Product Description

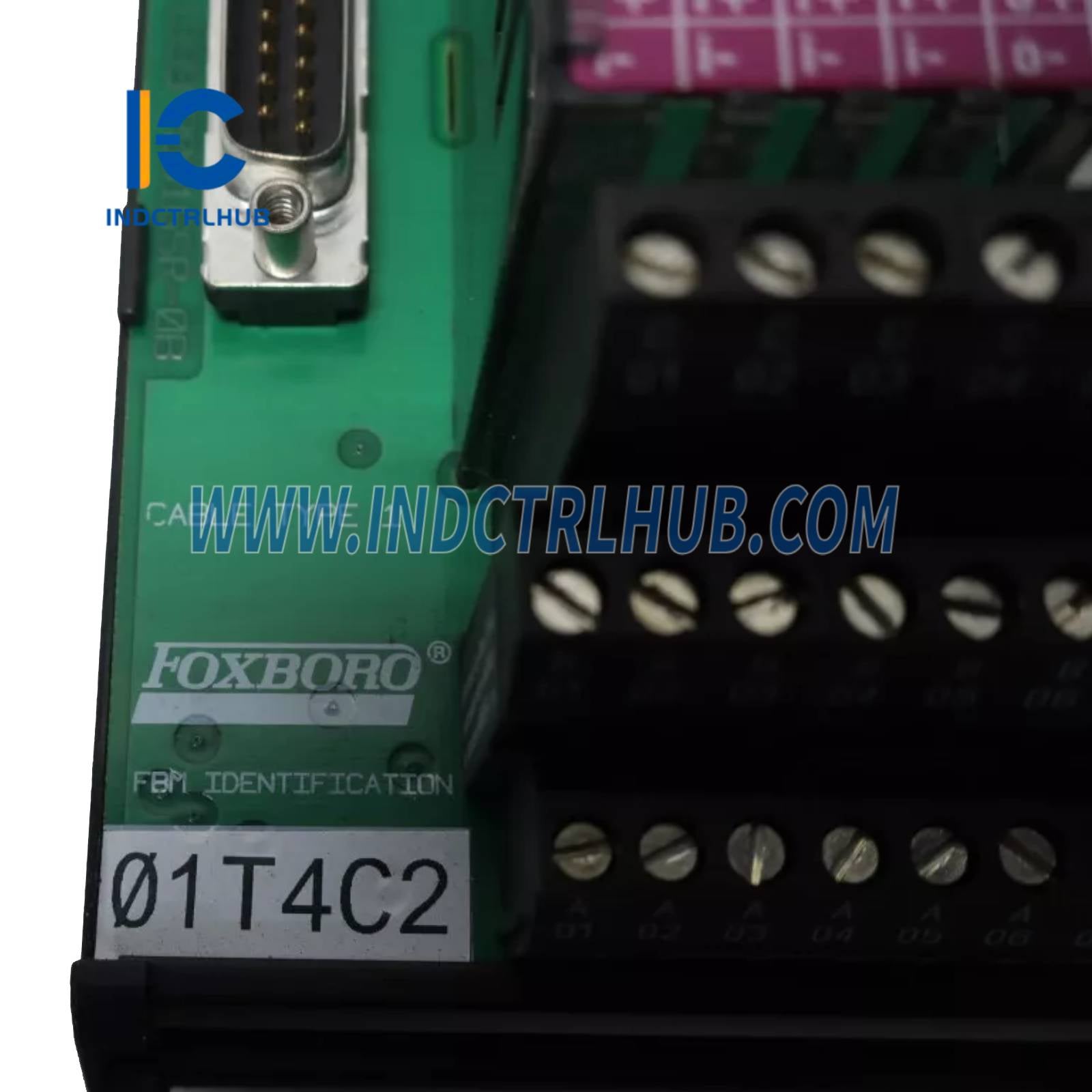

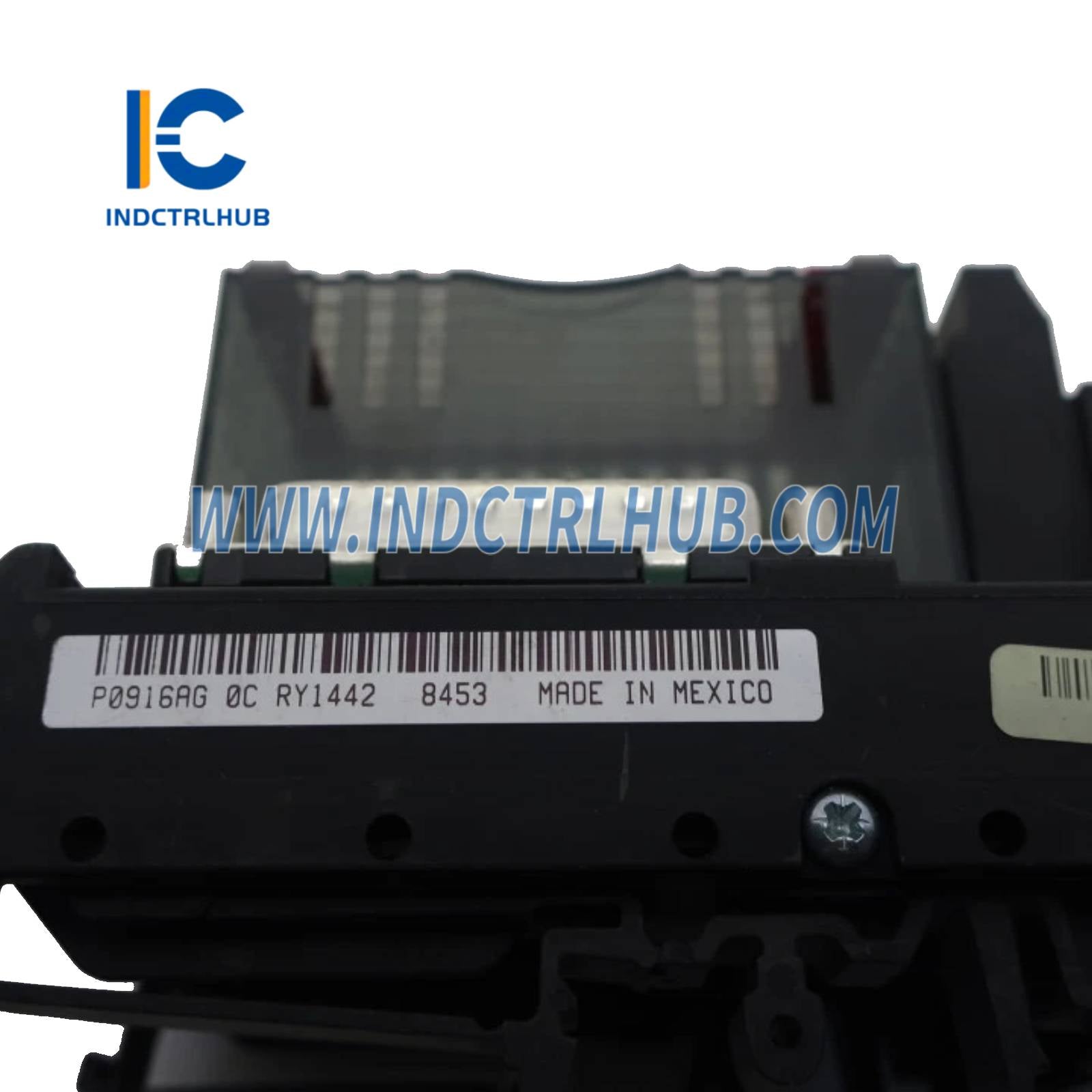

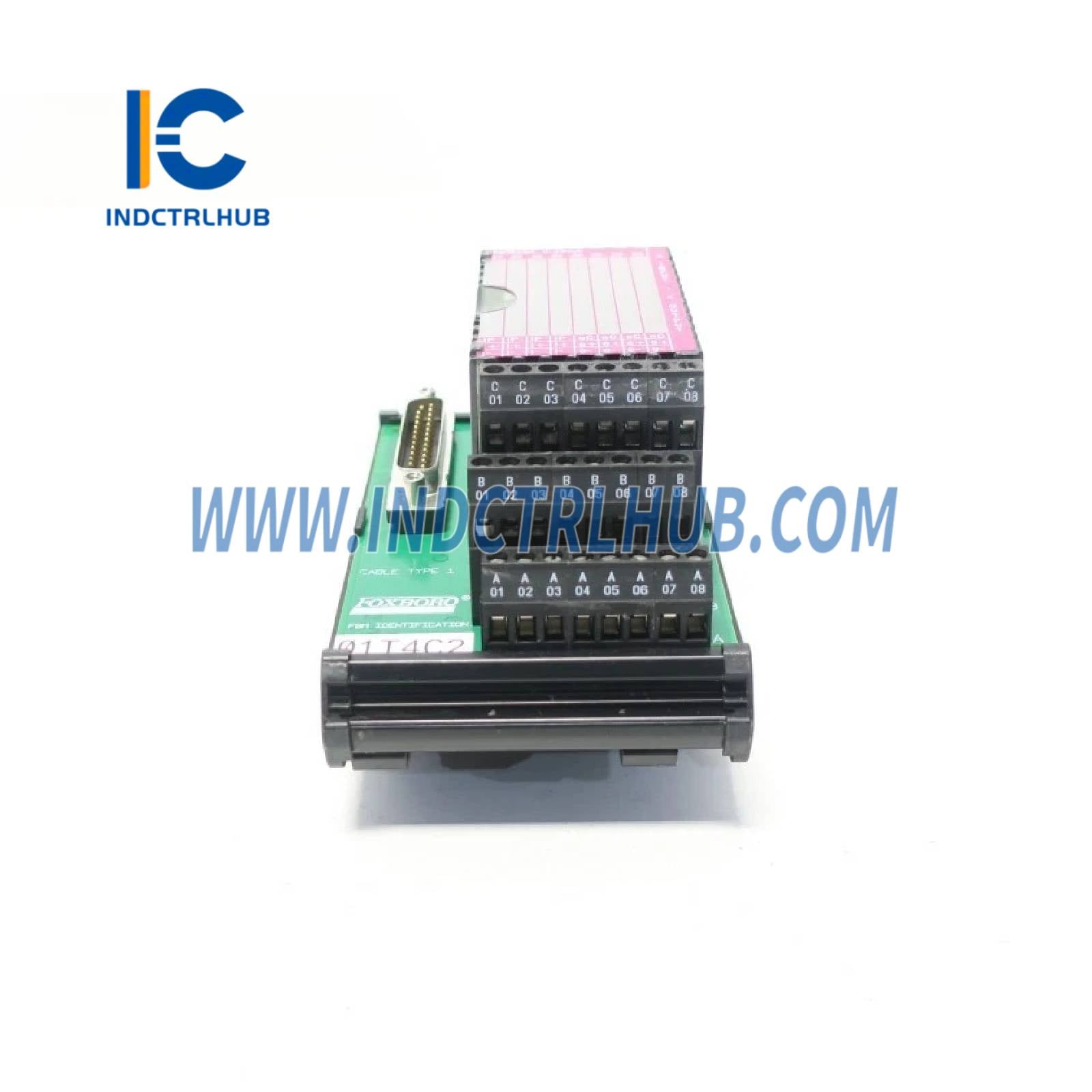

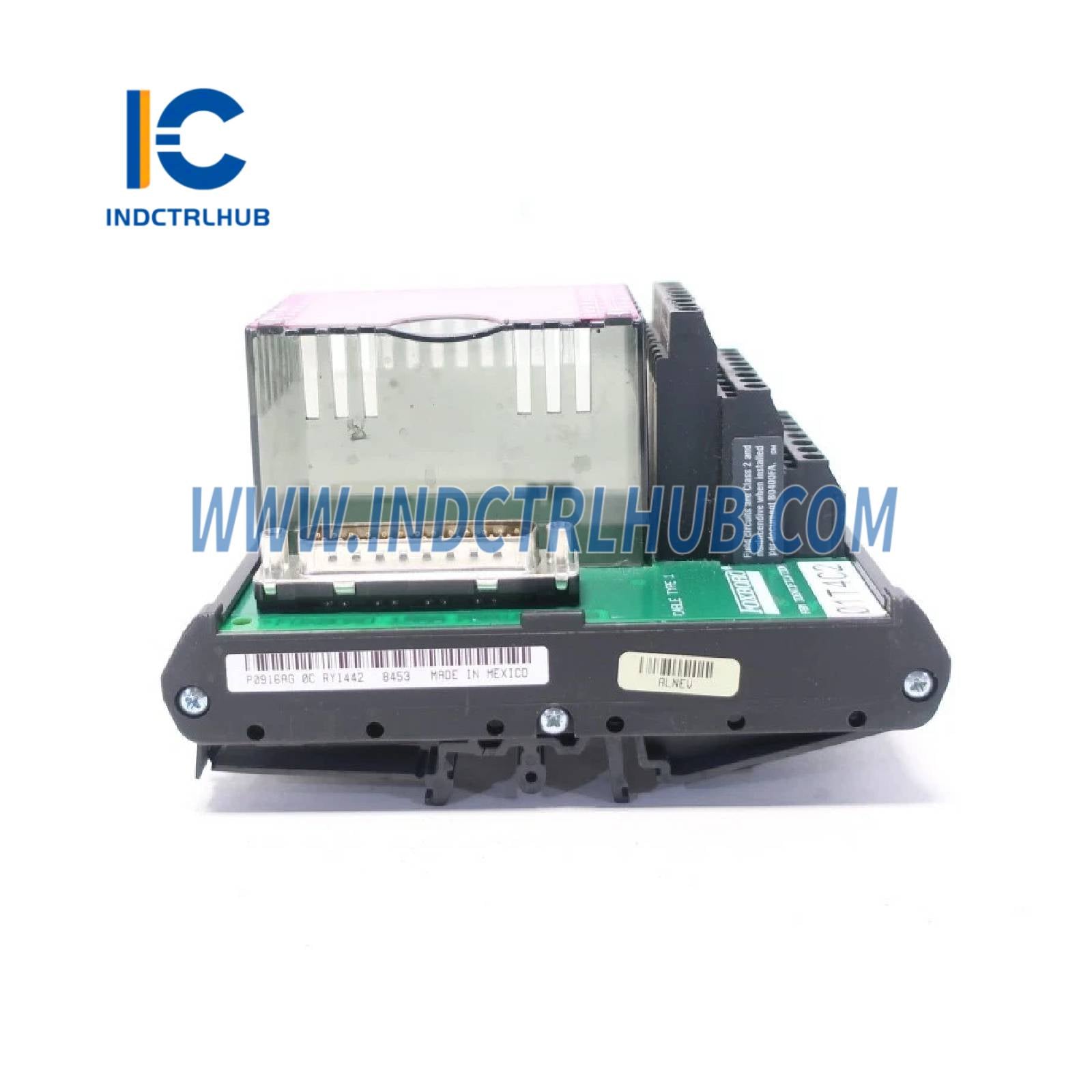

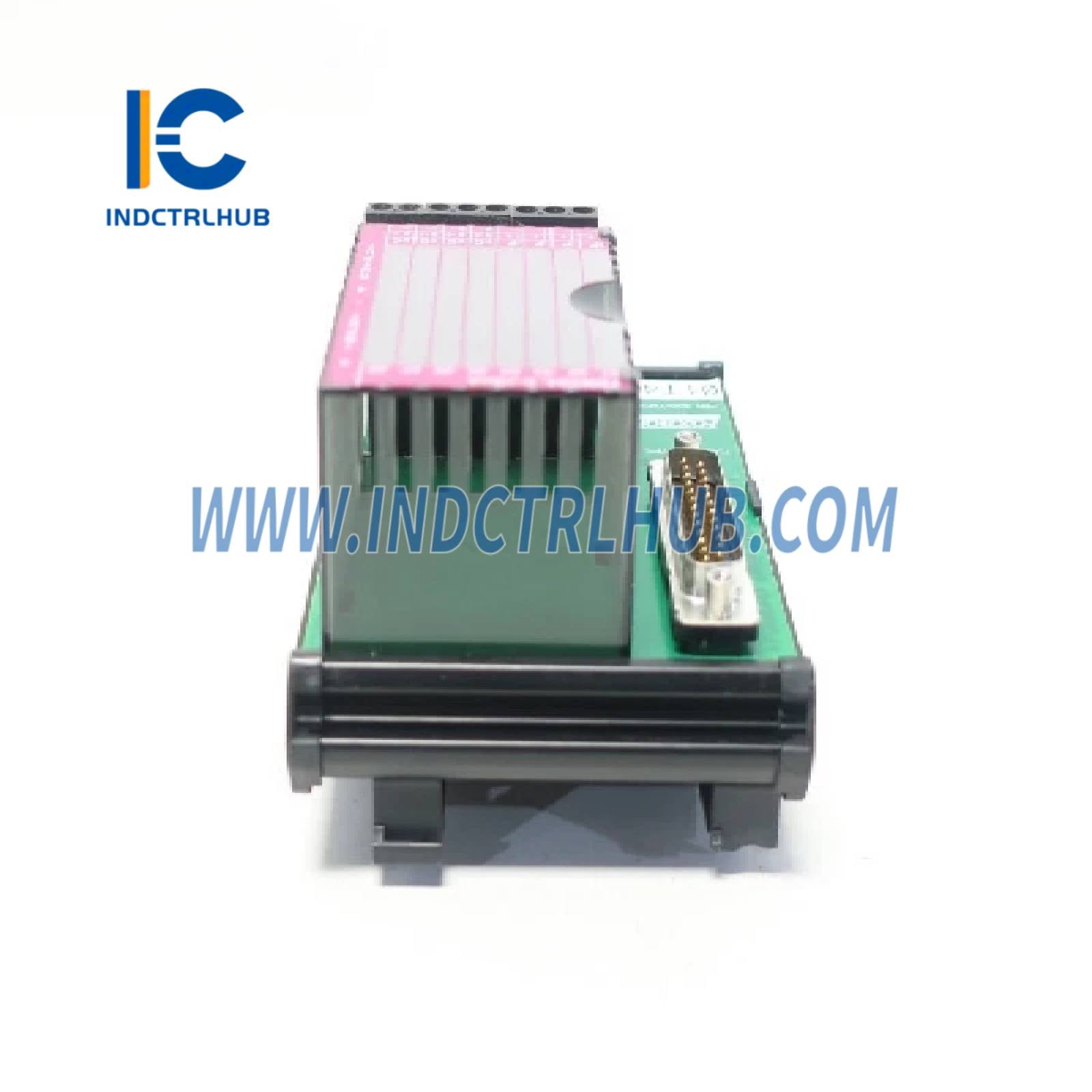

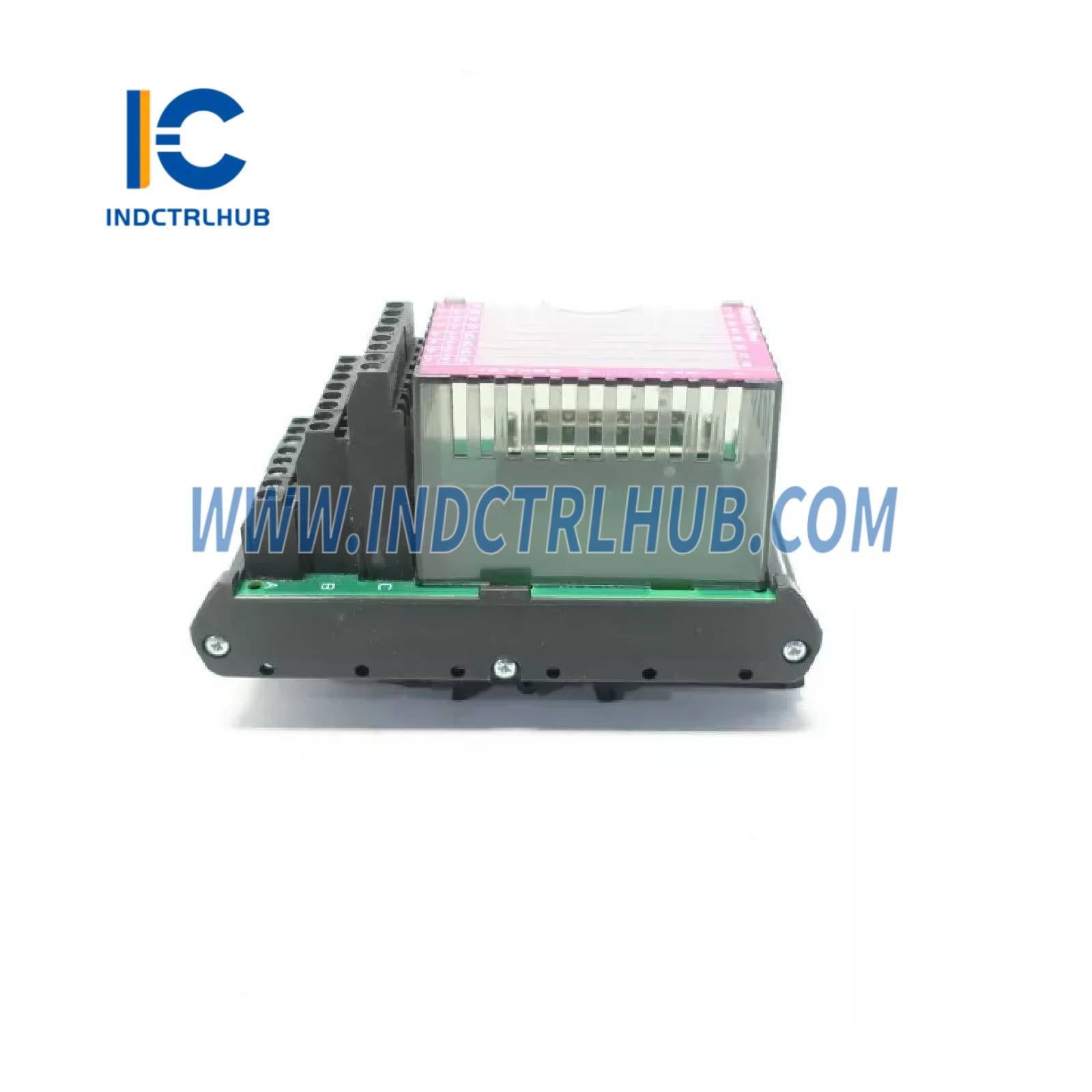

P0916AG befejező egység termékparaméterei
📘 Termékáttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Foxboro (a Schneider Electric-től) |
| Cikkszám | P0916AG (felváltja az RH916XK) |
| Terméktípus | Befejező egység (TA) az FBM204 I/O modulhoz |
| Funkció | Négy 0–20 mA analóg bemeneti jel és négy 0–20 mA analóg kimeneti jel csatlakoztatása az FBM204-hez; passzív átvezetés csatornaizolációval |
| Kapcsolódó modul | FBM204 (RH914SY, felváltja a P0914SY-t) |
| Rendszerkompatibilitás | Foxboro Evo folyamat-automatizálási rendszer, Standard 200 sorozat |
⚙️ Funkcionális specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti jelek | 4 csatorna, 0–20 mA egyenáramú analóg bemenet, passzív átvezetés |
| Kimeneti jelek | 4 csatorna, 0–20 mA egyenáramú analóg kimenet, passzív átvezetés |
| Csatlakozó típusa | Kompressziós (C) |
| TA kábel típus | 1-es típus (a kábel cikkszámokat lásd az alábbi táblázatban) |
| TA tanúsítási típus | 1-es típus: UL/UL-C I. osztály, A-D csoportok, 2. osztály, T4; DEMKO EEx nA IIC T4 (2. zóna) |
| Mezői lezáró csatlakozások | Tömör/Lépcsős: 0,2-től 4 mm² / 0,2-től 2,5 mm² (24-től 12 AWG-ig) Lépcsős ferrule-ökkel: 0,2-től 2,5 mm²-ig (műanyag gallérral vagy anélkül) |
🔌 Fizikai specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Anyag | Poliamid (PA) |
| Súly | Kb. 159 g (0,35 lb) |
| Méretek | Nem részletezett kifejezetten a P0916AG-hoz; feltételezhetően hasonló az RH917QW-hez: 125 mm (4,92 hüvelyk) magasság, 111 mm (4,37 hüvelyk) mélység (beleértve a DIN sín tartozékot) |
| Rögzítés |
