Termékáttekintés

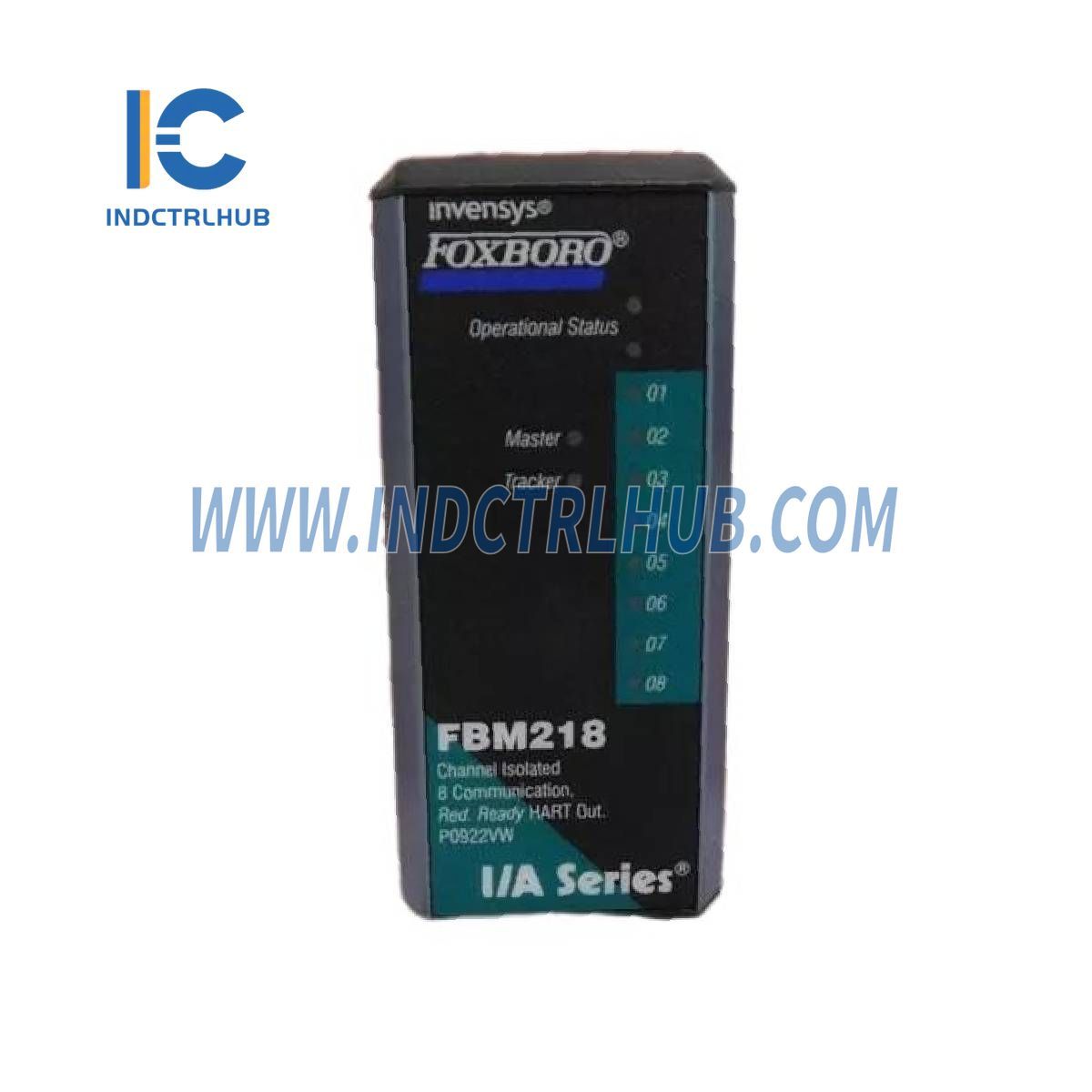

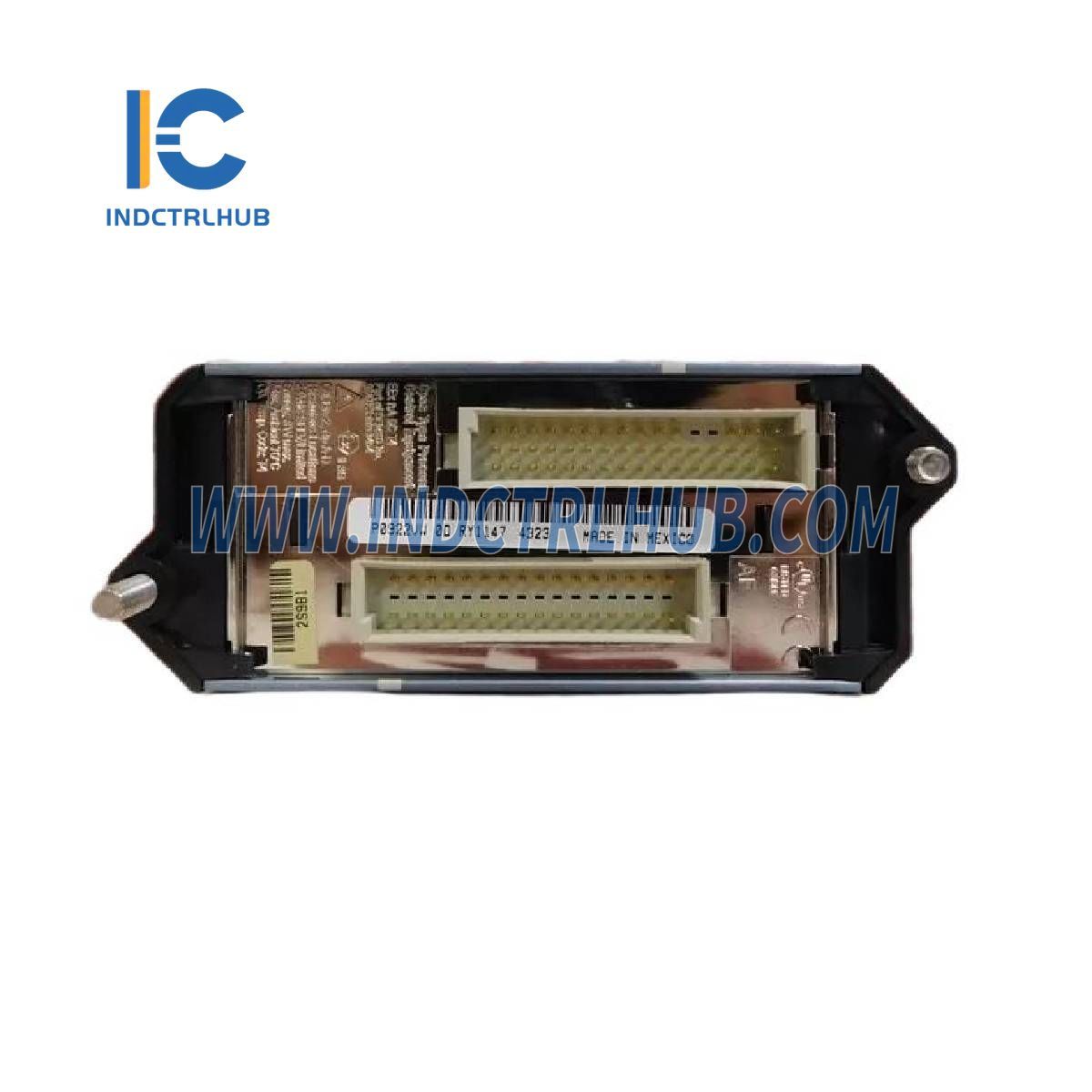

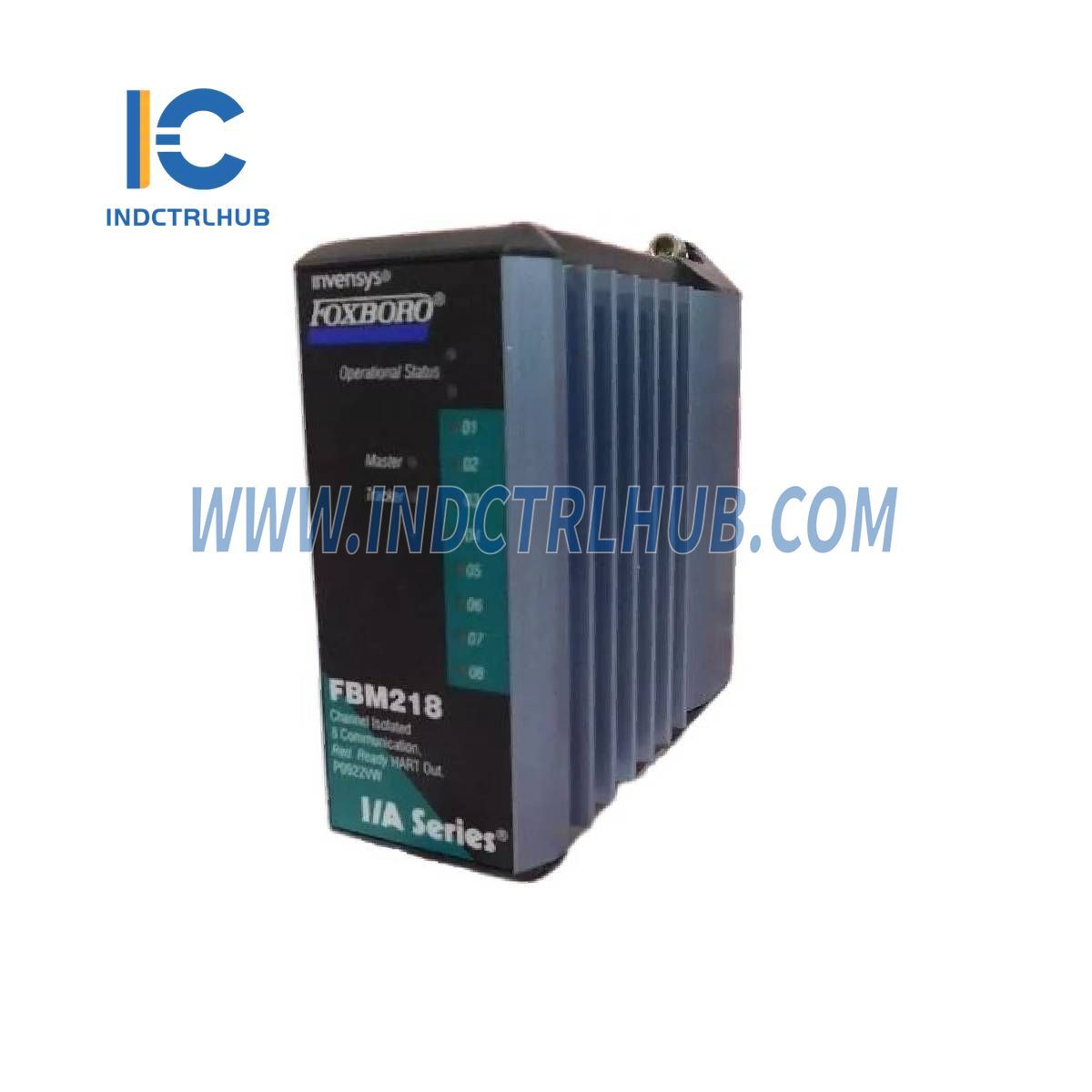

A FBM218 (P0922VW) Kommunikációs Redundáns Kimeneti Modul nyolc elszigetelt csatornát biztosít, amelyek támogatják a HART® protokollt és/vagy 4-20 mA kimeneteket, csatornánként választhatóan. A modul redundáns működéstbiztosít, folyamatos üzemet garantálva még meghibásodás esetén is, egyszerű karbantartási cserével.
Ez a modul felváltásra került az RH922VW által , de megőrzi a kompatibilitást a Foxboro vezérlőrendszerekben.
Műszaki adatok
Mezői eszköz csatornák
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Támogatott HART műszer típusok |
Megfelel a HART 5., 6. vagy 7. verziónak |
|
Interfész |
8 elszigetelt kimeneti csatorna |
|
Kommunikáció típusa |
Pont-pont kapcsolat, mester/szolga, aszinkron, fél-duplex, 1200 baud |
|
Hibavizsgálat |
Paritás minden bájton, 32 bites CRC hibavizsgálat üzenetenként |
|
Sebesség |
2 üzenet másodpercenként |
|
Leggyorsabb engedélyezett ECB blokk periódus |
100 ms (optimális betöltés a rendszer méretezési irányelvei szerint) |
|
Maximális távolság (FBM218 a készülékhez) |
Akár 3030 m (10 000 láb), a HART FSK fizikai réteg specifikációja szerint HCF_SPEC-54, Rev. 8.1 |
Áramkimenet specifikációk
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Analóg pontosság (linearitást is tartalmaz) |
±0,05% a tartományból (4 mA és 20 mA között) |
|
Kimeneti terhelés |
750 Ω maximum |
|
Maximális változási sebesség |
20 mA 60 milliszekundum alatt |
|
Felbontás |
13 bit |
|
Huroktápellátás védelem |
Minden csatorna galvánisan elszigetelt, áramkorlátozott és feszültségszabályozott. Normál kimeneti áram: 0-25 mA Maximális áram (FET zárlat): akár 100 mA |
Elszigetelés és védelem
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Csatorna elszigetelés |
Galvánisan elszigetelve (mind optikai, mind transzformátoros elszigetelés) egymástól, a földtől és a modul logikától |
|
Tűrhető feszültség |
600 V AC 1 percig alkalmazva az elszigetelt csatornák és a föld között |
|
FIGYELMEZTETÉS |
Nem tervezték tartós csatlakozásra magas feszültségekhez – a határértékek túllépése elektromos biztonsági kockázatot jelenthet. |
Mezőbusz kommunikáció
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Kommunikáció típusa |
Tartalékos 2 Mbps HDLC mezőbusz |
Tápellátási követelmények
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Bemeneti feszültség (tartalékos) |
24 V DC (+5% / -10%) |
|
Energiafogyasztás |
7 W (maximális) |
|
Hőleadás |
5 W (maximális) |
Kalibráció
• Kalibrálása a modul és csatlakozó szerelvény van nem szükséges.
Fizikai specifikációk
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Modul súlya |
kb. 284 g (10 oz) |
|
Csatlakozó szerelvény súlya |
kb. 181 g (0,40 lb) |
|
Modul méretek |
Magasság: 102 mm (4 in) Magasság (szerelőfülekkel): 114 mm (4,5 in) Szélesség: 45 mm (1,75 in) Mélység: 104 mm (4,11 in) |
Környezeti specifikációk
Működési feltételek
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Modul hőmérséklete |
-20-tól +70 °C-ig (-4-től +158 °F-ig) |
|
Csatlakozó szerelvény hőmérséklete (PA) |
-20-tól +70 °C-ig (-4-től +158 °F-ig) |
|
Relatív páratartalom |
5-től 95%-ig (nem kondenzáló) |
|
Magasság |
-300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
Tárolási feltételek
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Hőmérséklet |
-40-től +70 °C-ig (-40-tól +158 °F-ig) |
|
Relatív páratartalom |
5-től 95%-ig (nem kondenzáló) |
|
Magasság |
-300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
Egyéb műszaki adatok
|
Paraméter |
Műszaki specifikáció |
|---|---|
|
Szennyeződésállóság |
Alkalmas G3 osztályú (szigorú) környezetekhez, az ISA Standard S71.04 szabvány szerint (EIA Standard 364-65, III. osztály szerint tesztelve) |
|
Rezgésállóság |
7,5 m/s² (0,75 g) 5-től 500 Hz-ig |
