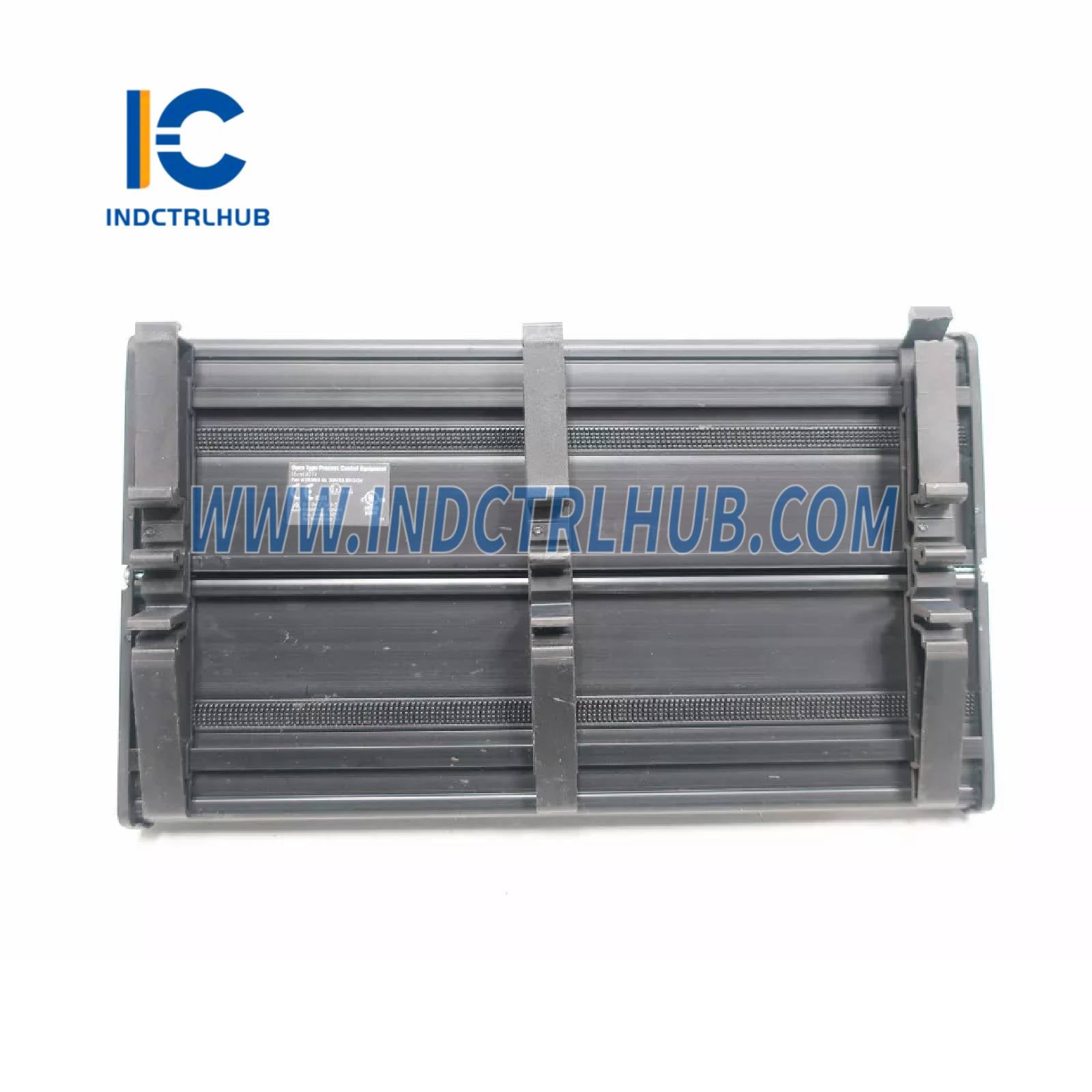

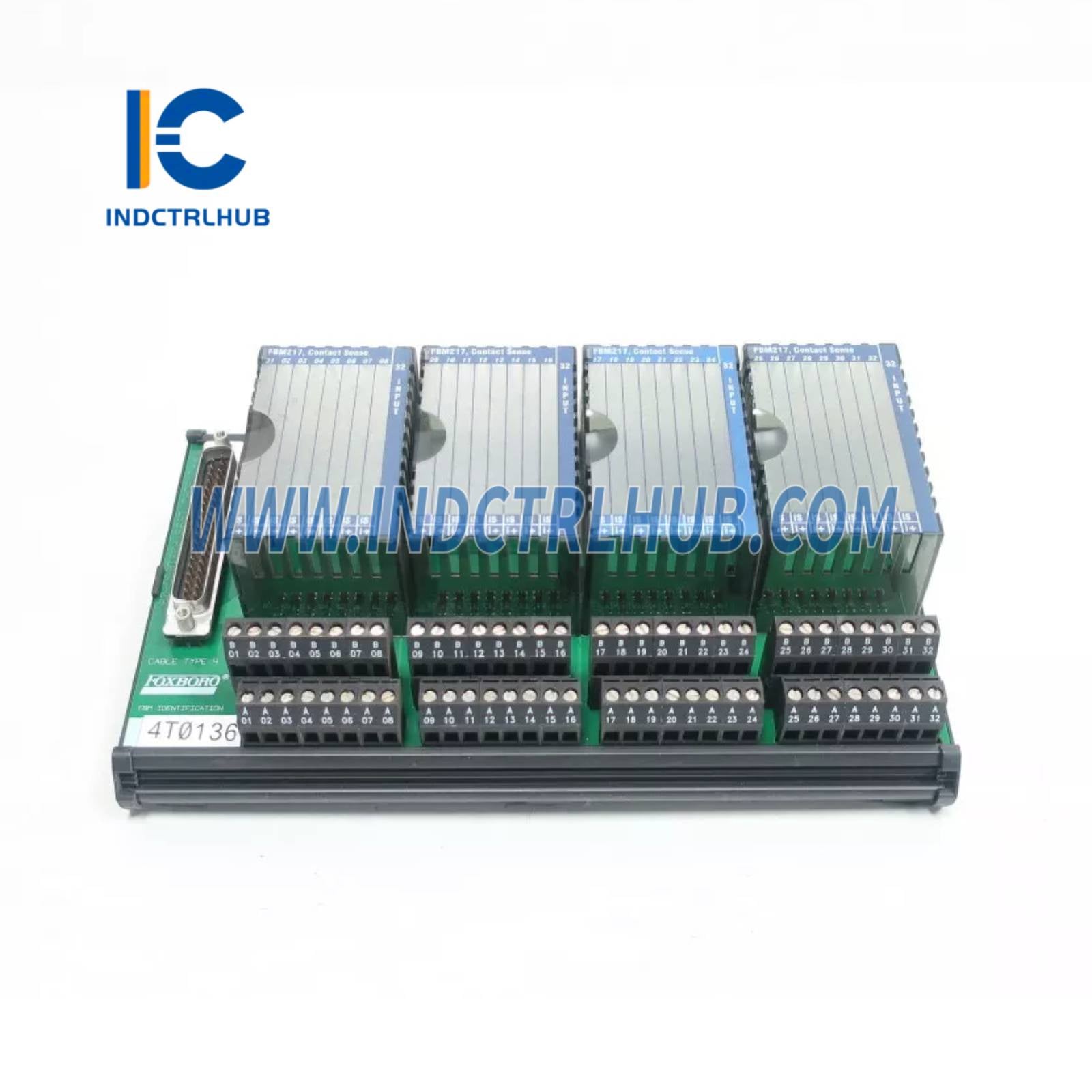

Foxboro FBM217 RH916XZ Invensys I/A sorozat diszkrét bemeneti modul
Termék áttekintése
- A Foxboro FBM217 RH916XZ egy diszkrét bemeneti modul az Invensys I/A sorozatból (jelenleg a Schneider Electric EcoStruxure Foxboro DCS része). Ez a modul 32 csatornát biztosít diszkrét bemeneti jelekhez, amelyeket mezőeszközökkel, például kapcsolókkal, relékkel vagy érzékelőkkel való csatlakoztatásra terveztek. Ipari automatizálási alkalmazásokban használják, beleértve az olaj- és gázipart, a vegyipart és az energiatermelést, a bináris jelek megbízható monitorozására az I/A sorozatú vezérlőrendszeren belül. Az RH916XZ az FBM217 egy specifikus változata, amely általában egy revíziót vagy konfigurációt jelöl bizonyos csatlakozó egységekhez vagy rendszerkövetelményekhez való kompatibilitás érdekében.
Műszaki specifikációk
- Az FBM217 RH916XZ a következő műszaki adatokkal rendelkezik ipari források alapján:
| Specifikáció | Részletek |
|---|---|
| Modell/Tételszám | FBM217 RH916XZ |
| Gyártó | Foxboro (Invensys, jelenleg Schneider Electric) |
| Leírás | I/A sorozat diszkrét bemeneti modul, 32 csatorna |
| Sorozat | Invensys I/A sorozat |
| Funkció | 32 diszkrét bemeneti jel (be/kikapcsolás) fogadása mezőeszközökről |
| Bemenet/Kimenet | 32 diszkrét bemenet (24 VDC névleges) |
| Bemeneti feszültség | 24 VDC (15–30 VDC tartomány) |
| Bemeneti áram | Kb. 7 mA csatornánként 24 VDC-nél |
| Izoláció | Optikai szigetelés a mezőbemenetek és a rendszerbusz között |
| Tápegység | 24 VDC (az I/A sorozat hátlapján keresztül biztosított) |
| Teljesítményfogyasztás | Kb. 3 W (tipikus FBM modulok esetén) |
| Környezeti specifikációk | Környezeti hőmérséklet: 0°C-tól +60°C-ig Tárolási hőmérséklet: -40°C-tól +85°C-ig Relatív páratartalom: 5%–95% nem kondenzáló Ütés: 15 g, 11 ms Rezgés: 1 g, 10–500 Hz |
| Méretek | Kb. 170 mm (M) x 35 mm (Sz) x 150 mm (Mé) (standard I/A sorozatú modul méret) |
| Súly | Kb. 0,4 kg |
| Rögzítés | Csatlakozik az I/A sorozatú Fieldbus modul (FBM) alaplapjához |
| Tanúsítványok | CE, UL, CSA, nem veszélyes környezetekhez alkalmas |
