Product Description
Általános információk
|
Terület |
Leírás |
|---|---|
|
Gyártó |
Foxboro |
|
Modell/Cikkszám |

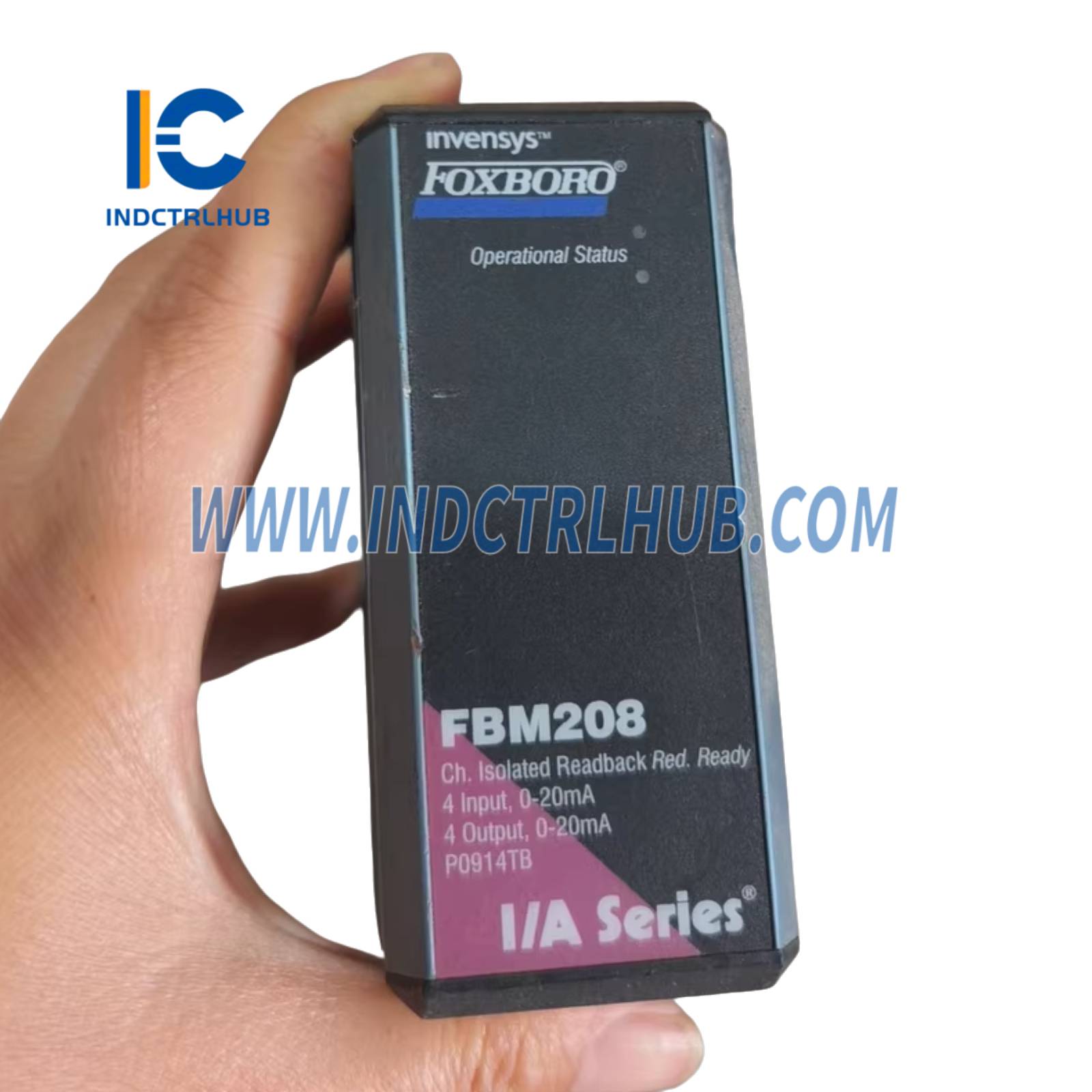

FBM208 P0914TB |
|
Leírás |
FBM208/b, redundáns visszacsatolással, 0-tól 20 mA-ig I/O modul |
Környezeti előírások
|
Paraméter |
Érték |
|---|---|
|
Üzemi hőmérséklet |
-20-tól +70 °C-ig (-4-től +158 °F-ig) |
|
Tárolási hőmérséklet |
-40-től +70 °C-ig (-40-tól +158 °F-ig) |
|
Működési páratartalom |
5–95% RH (nem kondenzáló) |
|
Tárolási páratartalom |
5–95% RH (nem kondenzáló) |
|
Üzemmagasság |
-300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
|
Tárolási magasság |
-300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
|
Szennyeződés |
Alkalmas G3 osztályhoz (Kíméletlen), ISA S71.04 |
|
Rezgés |
7,5 m/s² (0,75 g) 5-től 500 Hz-ig |
Fizikai specifikációk
|
Alkatrész |
Paraméter |
Érték |
|---|---|---|
|
Modul |
Rögzítés |
Moduláris alaplapon (DIN sín vagy 19" rack) |
|
Súly |
284 g (0,62 lb) |
|
|
Magasság |
102 mm (4 hüvelyk), 114 mm (4,5 hüvelyk fülekkel) |
|
|
Szélesség |
45 mm (1,75 in) |
|
|
Mélység |
104 mm (4,11 in) |
|
|
Lezáró egység (TA) |
Rögzítés |
DIN sín (32 mm vagy 35 mm) |
|
Súly (préselés) |
363 g (0,8 lb) |
|
|
Súly (gyűrűs saru) |
464 g (1,0 lb) |
|
|
Anyag |
Poliamid (PA), kompressziós vagy gyűrűs saru |
|
|
Lezáró kábelek |
Hossz |
Akár 30 m (98 láb) |
|
Anyagok |
Poliuretán vagy LSZH |
|
|
Típus |
1-es típus |
|
|
Csatlakozások |
37 tűs D-sub (alaplap) a 25 tűs D-sub-hoz (TA) |
Mezői lezáró csatlakozások
|
Csatlakozás típusa |
Elfogadott vezeték méretek |
|---|---|
|
Tömörítés |
Tömör/vezetékes: 0,2–4 mm² / 24–12 AWG Vezetékes saruval: 0,2–2,5 mm² |
|
Gyűrűs saru |
#6 méretű csatlakozók (9,5 mm) 0,5–4 mm² / 22–12 AWG |
Cikkszámok
|
Alkatrész |
Cikkszám |
Megjegyzések |
|---|---|---|
|
FBM208 modul |
RH914TB |
Felváltja a P0914TB-t |
|
FBM208b modul |
RH924EV |
Felváltja a P0924EV-t |
|
Redundáns Adapter |
RH916NN |
Felváltja a P0916NN-t |
|
Befejező egységek |
— |
Lásd a funkcionális specifikációkat a forrás 9. oldalán |
|
Kábelek |
— |
1-es típus, legfeljebb 30 m |
