Product Description
Általános információk
|
Terület |
Részletek |
|---|---|
|
Gyártó |
Foxboro |
|
Modell/Cikkszám |

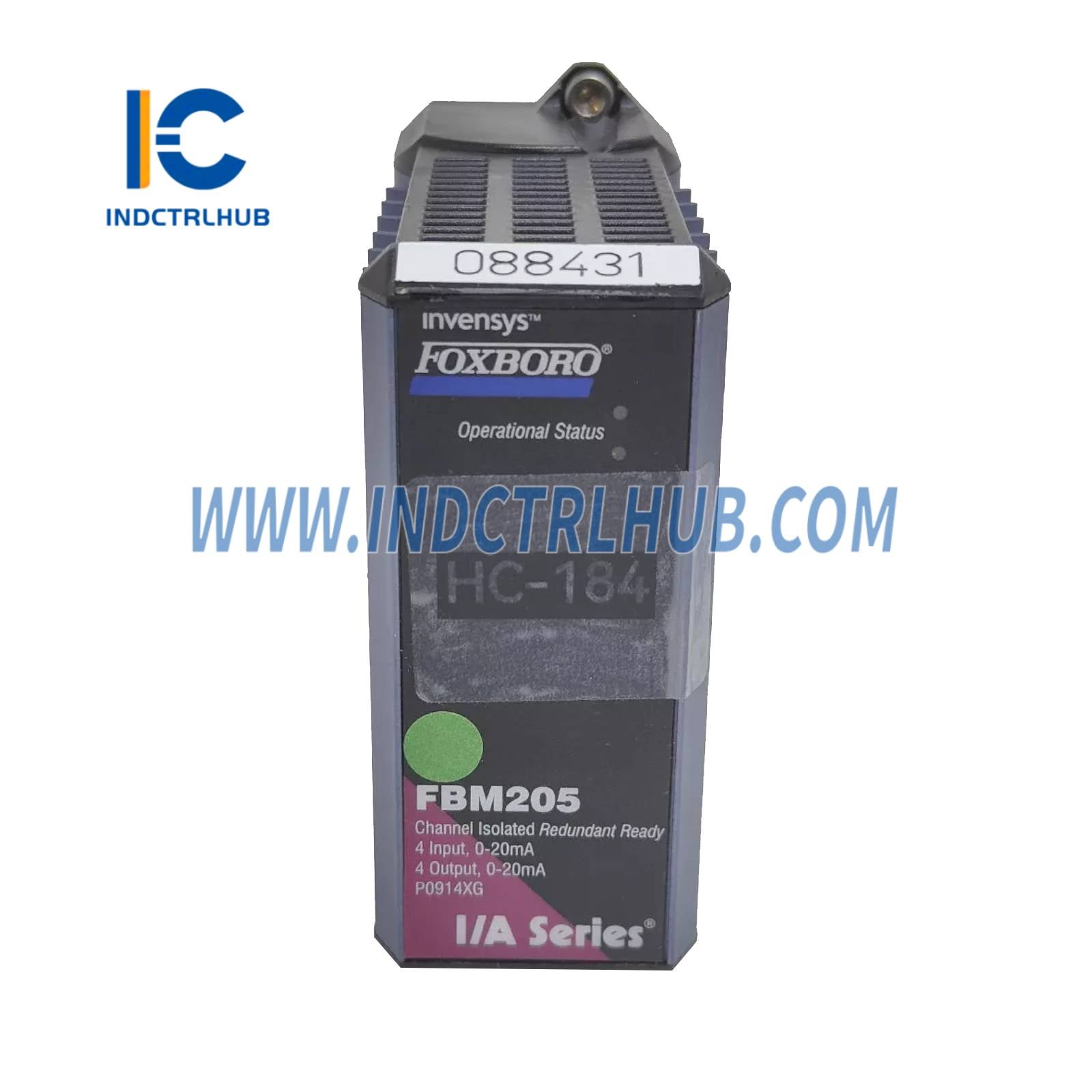

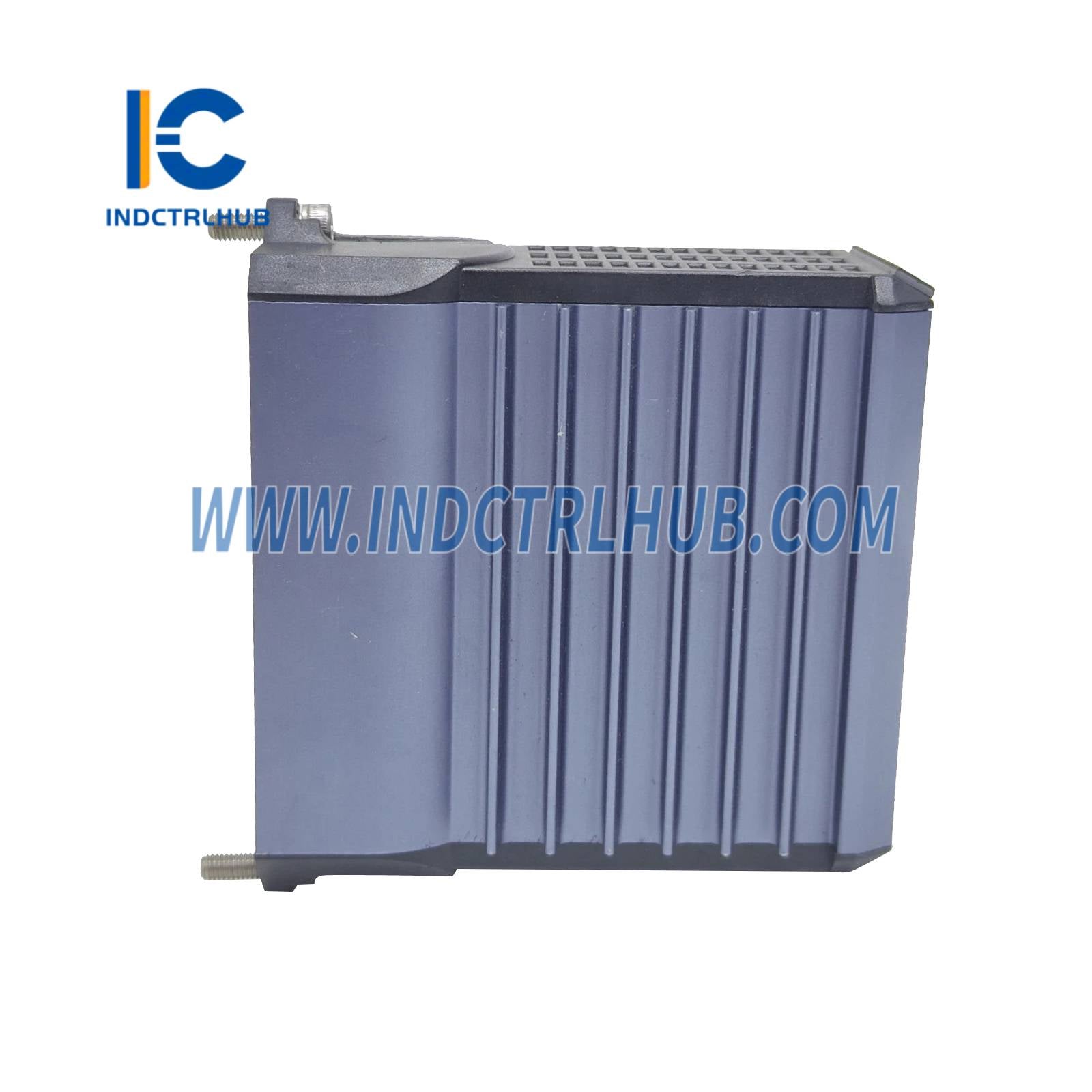

FBM205 (RH914XG felváltja a P0914XG-t) |
|
Leírás |

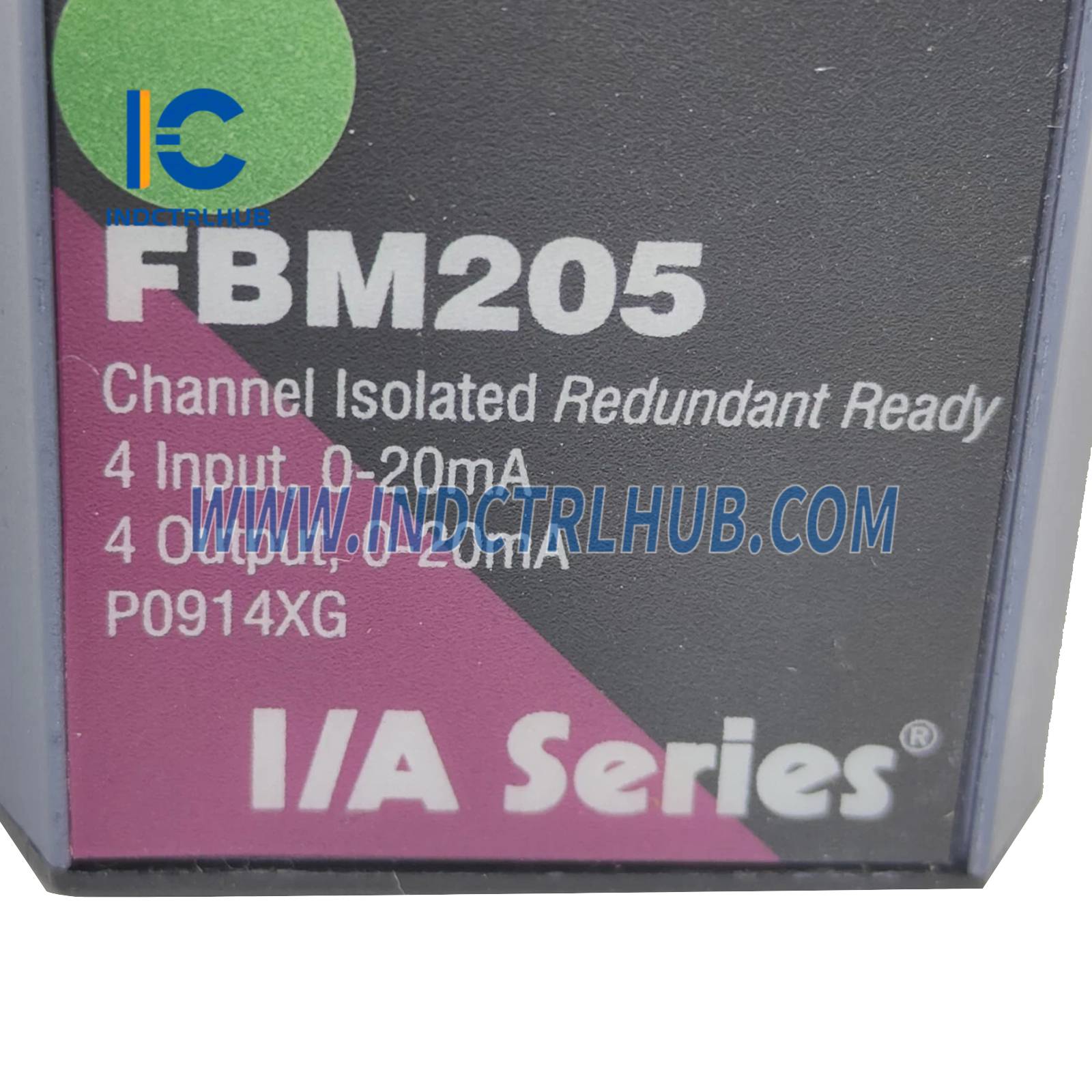

0-tól 20 mA I/O interfész modul (redundáns) |
Funkcionális specifikációk
|
Paraméter |
Részletek |
|---|---|
|
Bemeneti/Kimeneti csatornák |
4 analóg bemenet (0–20 mA), 4 analóg kimenet (0–20 mA), mind redundáns |
|
Bemeneti/Kimeneti tartomány |
0-tól 20,4 mA egyenáram |
|
Bemeneti pontosság |
±0,3% a tartományból (beleértve az érzékelő ellenállás tűrését) |
|
Bemeneti hőmérsékleti együttható |
±50 ppm/°C |
|
Bemeneti impedancia |
60 Ω névleges |
|
Bemeneti A/D átalakítás |
Sigma-delta technika (csatornánként) |
|
Integrációs időszak |
Szoftveresen konfigurálható |
|
Közös módusú elnyomás |
>100 dB 50 vagy 60 Hz-en |
|
Normál módusú elnyomás |
>95 dB 50 vagy 60 Hz-en |
|
Bemeneti kör védelem |
Áramkorlátozott (<30 mA); zárlatkorlát ≈100 mA |
|
Kimeneti pontosság |
±0,05% a tartományból |
|
Kimeneti terhelés |
Max. 750 Ω |
|
Kimeneti késleltetés |
Max. 30 ms |
|
Kimeneti felbontás |
13 bit |
|
Kimeneti kör védelem |
Áramkorlátozott (≈25 mA); FET zárlatvédelem |
Környezeti előírások
|
Állapot |
Működés |
Tárolás |
|---|---|---|
|
Hőmérséklet |
-20-tól +70 °C-ig (-4-től +158 °F-ig) |
-40-től +70 °C-ig (-40-tól +158 °F-ig) |
|
Páratartalom |
5–95% RH (nem kondenzáló) |
5–95% RH (nem kondenzáló) |
|
Tengerszint feletti magasság |
-300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
-300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
|
Szennyeződés |
Alkalmas ISA S71.04 G3 osztály (szigorú környezet) |
|
|
Rezgés |
0,75 m/s² (5-től 500 Hz-ig) |
Fizikai specifikációk
|
Paraméter |
Részletek |
|---|---|
|
Rögzítés |
Alaplemezen (DIN sín vagy 19" rack) |
|
Modultömeg |
Kb. 284 g (10 oz) |
|
TA tömeg (nyomás) |
Kb. 159 g (0,35 lb) |
|
TA tömeg (gyűrűs fül) |
Kb. 204 g (0,45 lb) |
|
Modul méretek |
M: 102–114 mm (4–4,5 in); Sz: 45 mm (1,75 in); Mé: 104 mm (4,11 in) |
|
Kábel hossza |
Akár 30 m (98 láb) |
|
Kábel anyagok |
Poliuretán vagy LSZH |
|

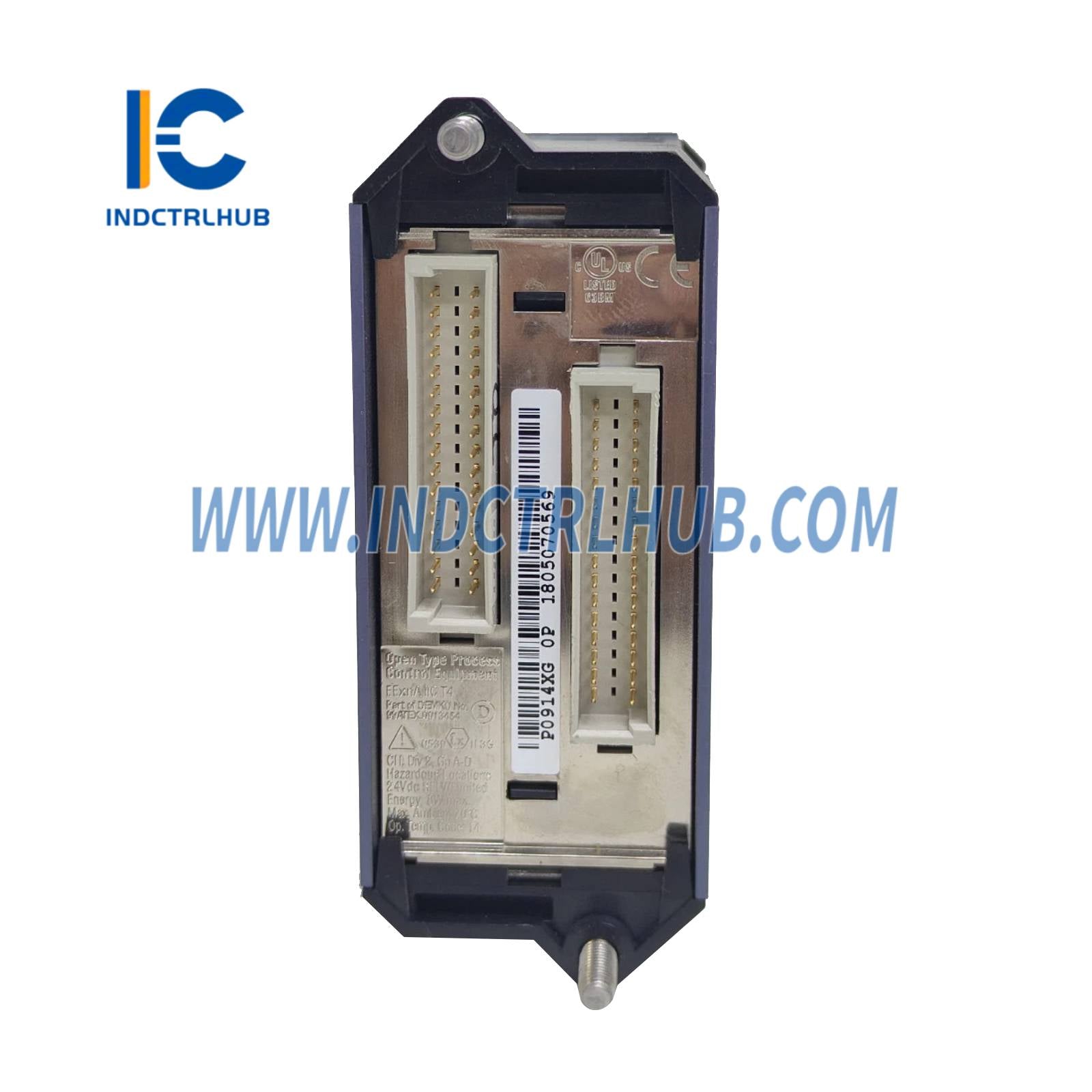

Kábelcsatlakozó típusa |
25-tűs férfi D-subminiature |
|
Végződés kábel típusa |
1-es típus (lásd a 2. táblázatot a teljes adatlapban) |
Konstrukció & Kapcsolatok
|
Alkatrész |
Anyag / Részletek |
|---|---|
|
TA Anyag |
Poliamid (PA) |
|
Sorkapcsok |
3 szint, mindegyik 4 pozíció bemenetek és kimenetek számára |
|
Bypass Jackek |
4 jack (RH917QW felváltja a P0917QW-t) |
|
Kompressziós bekötés |
0,2–4 mm² (tömör/rezgő), 24–12 AWG; Ferrule: 0,2–2,5 mm² gallérral vagy anélkül |
|
Gyűrűs saru bekötés |
#6 csatlakozók (0,375 in), 0,5–4 mm² (22–12 AWG) |
Rendelési információk
|
Alkatrész |
Cikkszám |
|---|---|
|
FBM205 Modul |
RH914XG (felváltja a P0914XG-t) |
|
Redundáns Adapter |
RH916NN (felváltja a P0916NN-t) |
|
Kimeneti Bypass Jackek |
RH917QW (felváltja a P0917QW-t) |
|
Befejező egységek |
Hivatkozzon a funkcionális specifikációra, 8. oldal |
