Product Description

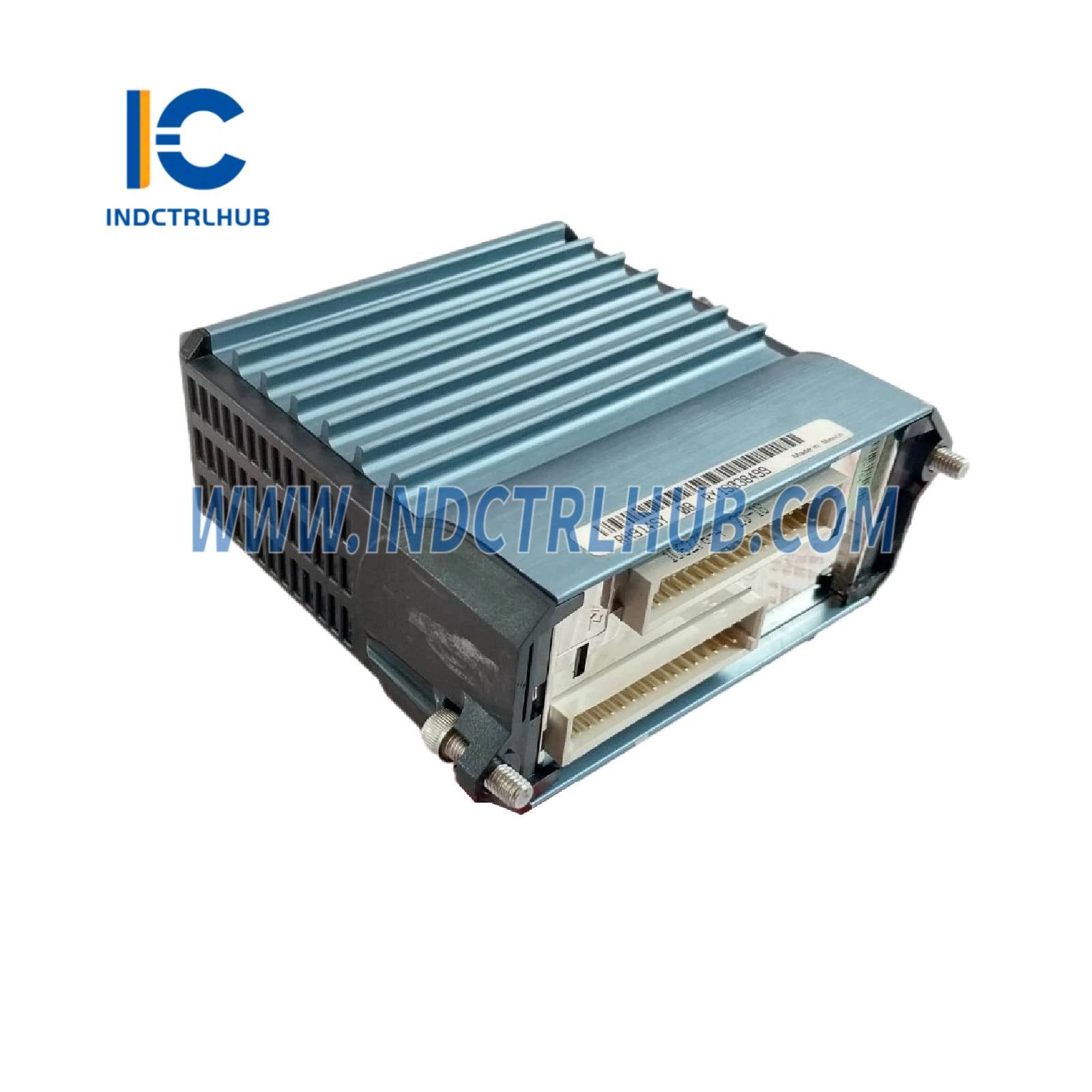

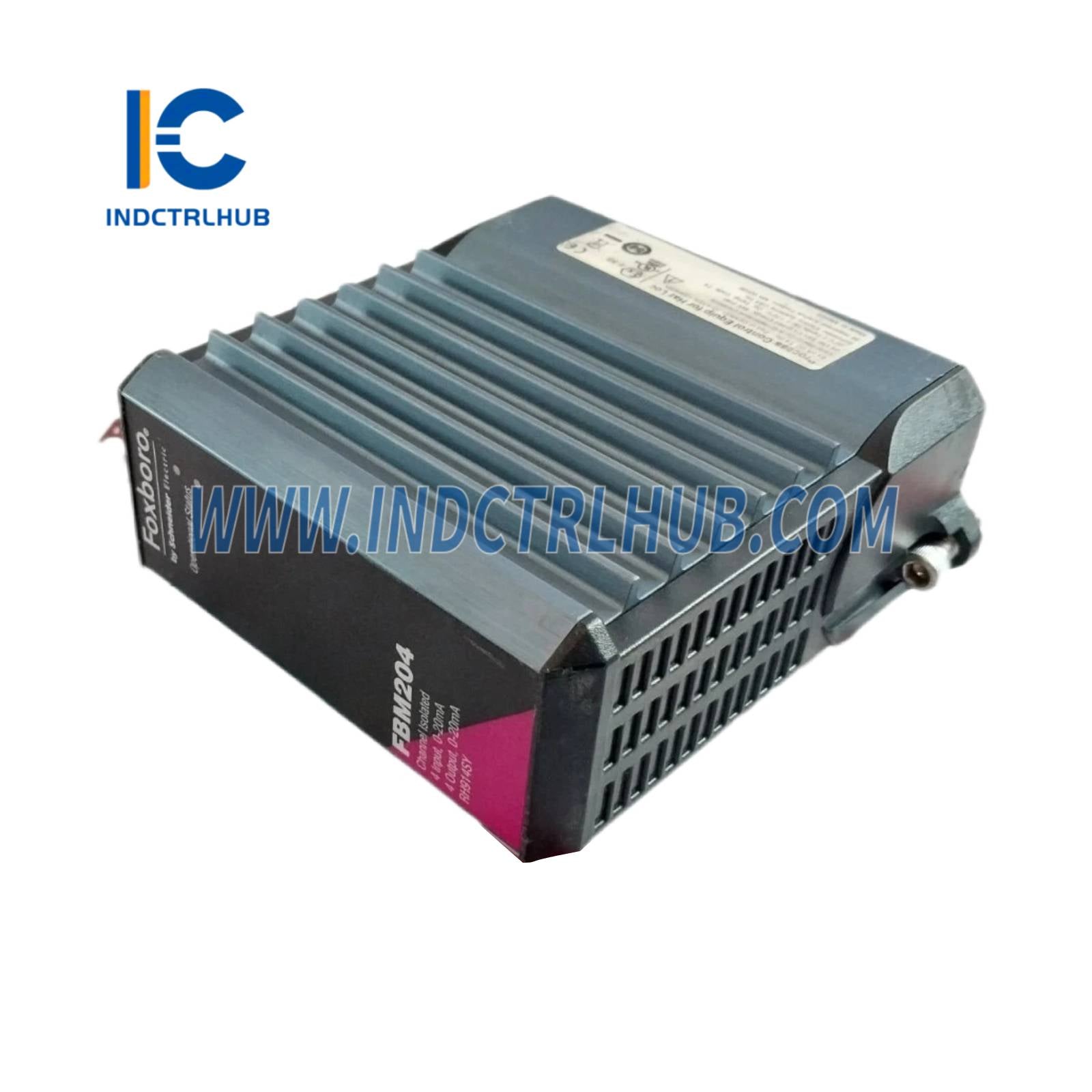

📘 Termékáttekintés
| Terület | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |

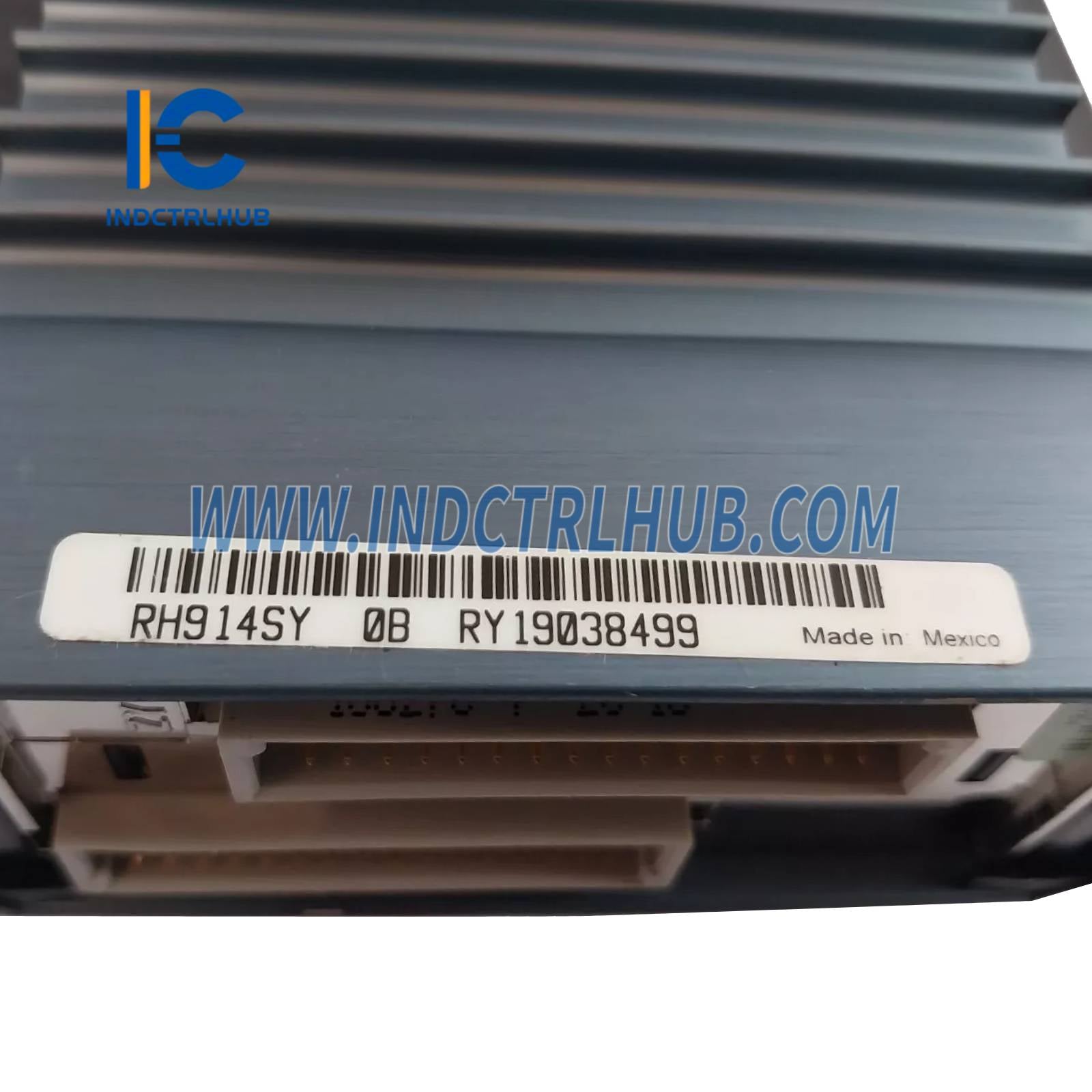

| Modellszám | FBM204 RH914SY |
| Terméktípus | 0-tól 20 mA-ig I/O modul |
| Funkció | Négy 20 mA egyenáramú analóg bemeneti és négy 20 mA egyenáramú analóg kimeneti csatornát biztosít |
| Rendszerkompatibilitás | Kapcsolódik a Foxboro DCS-hez redundáns 2 Mbps modul Fieldbus-on keresztül; kompatibilis a 200-as sorozatú alaplapokkal és a 100-as sorozatú frissítésekkel |
| Tartozék komponensek | FBM204 modul; külön lezáró egység (TA) és kábelek szükségesek |
⚙️ Hardver specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti csatornák | 4 leválasztott és független 20 mA egyenáramú analóg bemeneti csatorna |
| Kimeneti csatornák | 4 leválasztott és független 20 mA egyenáramú analóg kimeneti csatorna |
| Bemeneti/kimeneti tartomány | 0-tól 20,4 mA egyenáramig (névleges) |
| Bemeneti pontosság | ±0,03% a tartományból (linearitást is tartalmaz) |
| Kimeneti pontosság | ±0,03% a tartományból (linearitást is tartalmaz) |
| Pontosság hőmérsékleti együtthatója | ±50 ppm/°C |
| Bemeneti jel A/D átalakítás | Csatornánként független Sigma-Delta átalakító (új mérés 25 ms-ként) |
| Bemeneti csatorna impedancia | 61,5 Ω névleges |
| Integrációs időszak | Szoftveresen konfigurálható |
| Közös módusú elnyomás | >100 dB 50 vagy 60 Hz-en |
| Normál módusú elnyomás | >95 dB 50 vagy 60 Hz-en |
| Kimeneti terhelés | Maximális 750 Ω |
| Kimeneti feldolgozási késleltetés | Max. 30 ms |
| Kimeneti felbontás | 13 bit |
| Bemeneti csatorna szigetelés | Galvánisan szigetelt; 600 V AC-t bír 1 percig (nem állandó csatlakozáshoz) |
| Hurokterhelés tápellátás védelme (bemenet) | Galvánosan leválasztott, áramkorlátozott (<30 mA, zárlat esetén kb. 100 mA), feszültségszabályozott |
| Hurokterhelés tápellátás védelme (kimenet) | Galvánosan leválasztott, áramkorlátozott (~25 mA, FET zárlat esetén akár 35 mA), feszültségszabályozott |
| Mezőeszköz kábelezési távolság (bemenet) | A megfelelőségi feszültségtől (20,2 V egyenáram 20,4 mA-nál), a vezeték keresztmetszetétől és a mezőeszköz feszültségesésétől függ |
| Mezőeszköz kábelezési távolság (kimenet) | Függ a megfelelőségi feszültségtől (19,6 V DC 20,4 mA-nál), a vezeték keresztmetszetétől és a terepi eszköz feszültségesésétől |
| HART kompatibilitás | Elektromosan kompatibilis a szabványos HART jelekkel; FoxCom/HART adókhoz 200 Ω soros ellenállás (RH902VY) szükséges |

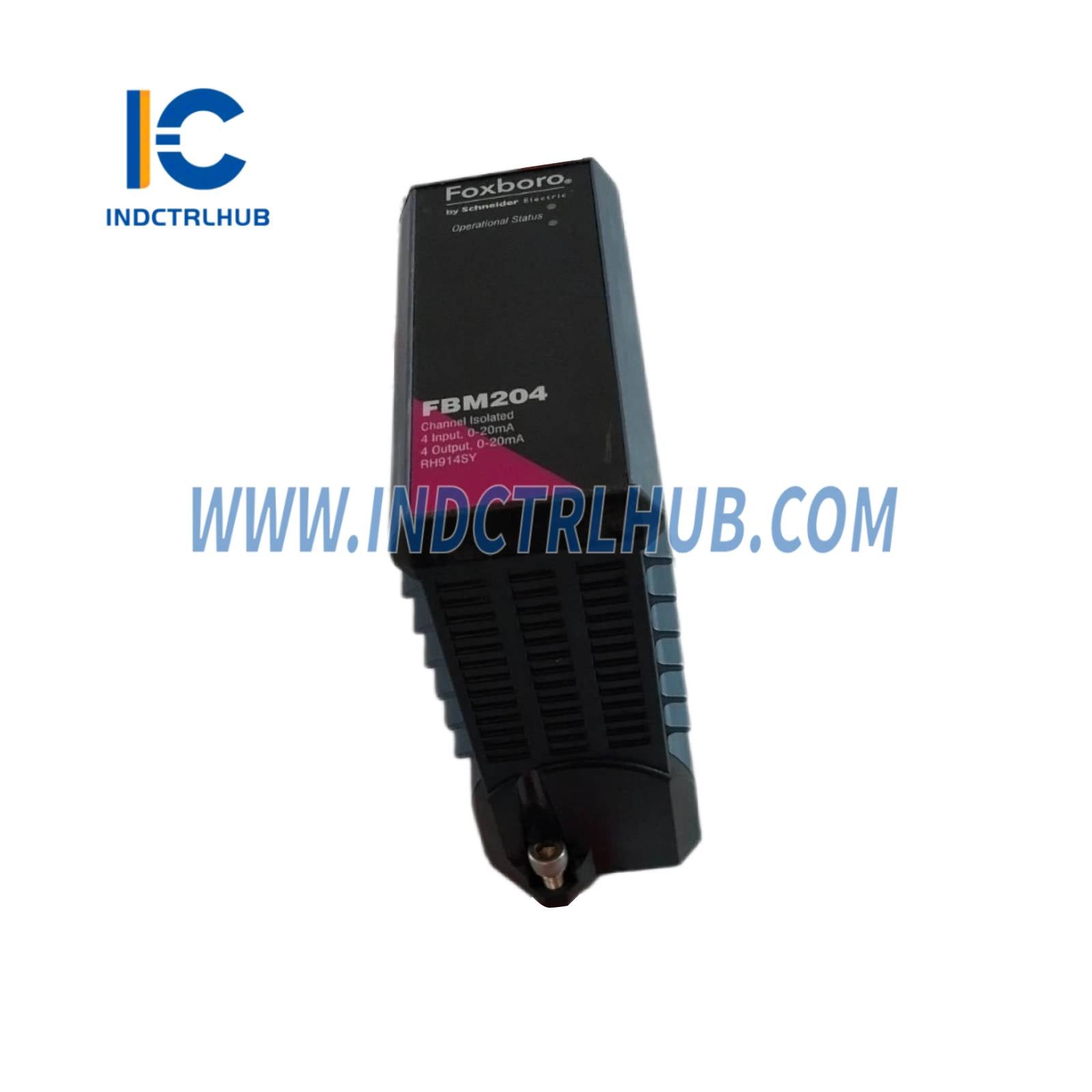

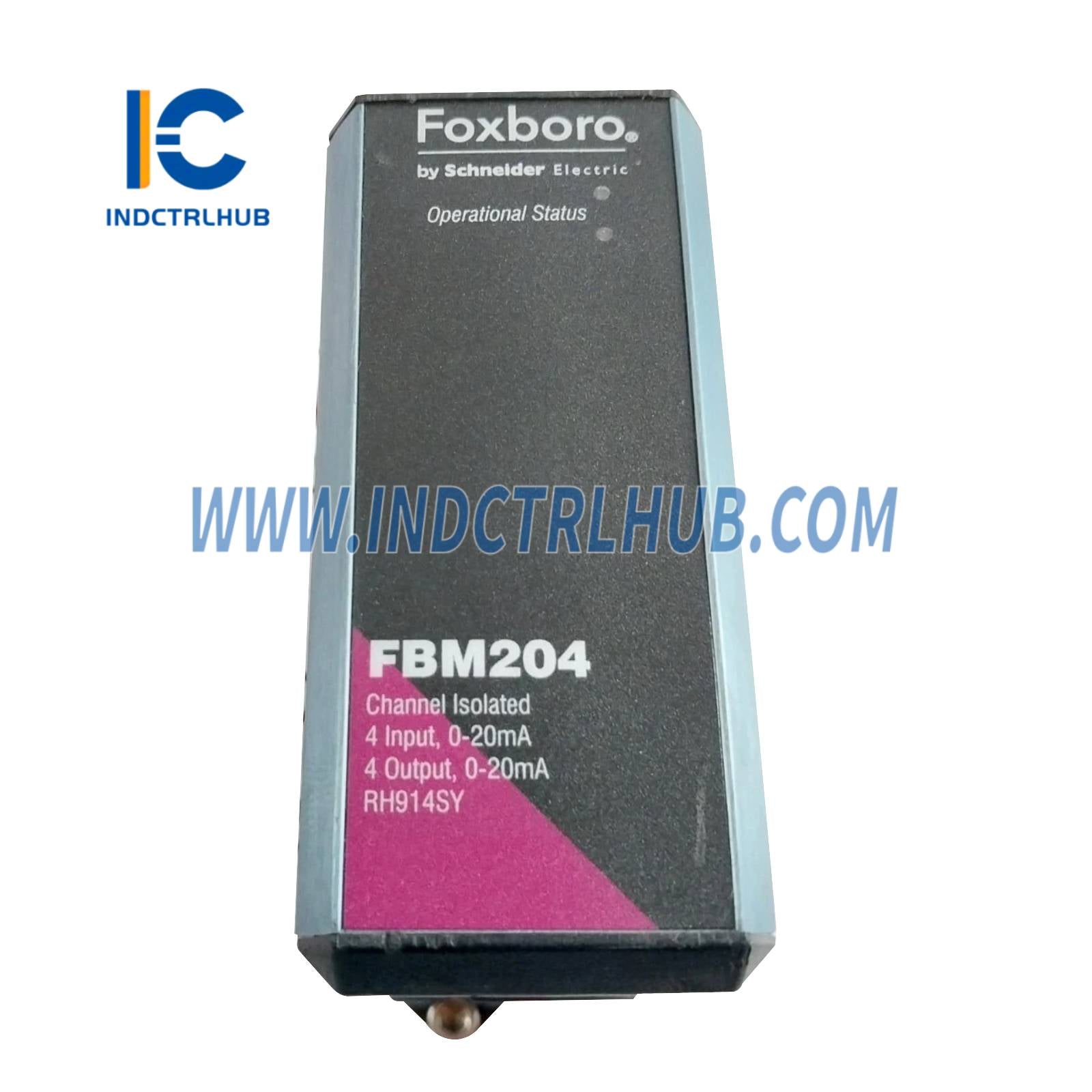

| Vizuális jelzők | Piros és zöld LED-ek a modul állapotához |
| Kivitelezés | Masszív extrudált alumínium külső |
🔌 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti feszültségtartomány (Tartalék) | 24 V DC +5%, -10% |
| Fogyasztás | 7 W (maximális) |
| Hőleadás | 3,5 W (maximális) |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | Modul és TA (PA): -20-tól +70°C-ig (-4-től +158°F-ig) |
| Tárolási hőmérséklet | -20-tól +70 °C-ig (-4-től +158 °F-ig) |
| Relatív páratartalom | 5–95% (nem kondenzálódó) |
| Magasság (üzemeltetés közben) | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
| Magasság (tárolás) | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Rezgés | 7,5 m/s² (0,75 g) 5-től 500 Hz-ig |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint, tesztelve az EIA 364-65 szerint, III. osztály |
✅ Szabályozási megfelelőség
| Szabvány | Részletek |
|---|---|
| EMC | Európai EMC irányelv 2004/108/EK (2016 áprilisa előtti), 2014/30/EU (2016 áprilisa utáni); EN61326-1:2013 A osztályú kibocsátás, ipari immunitás |

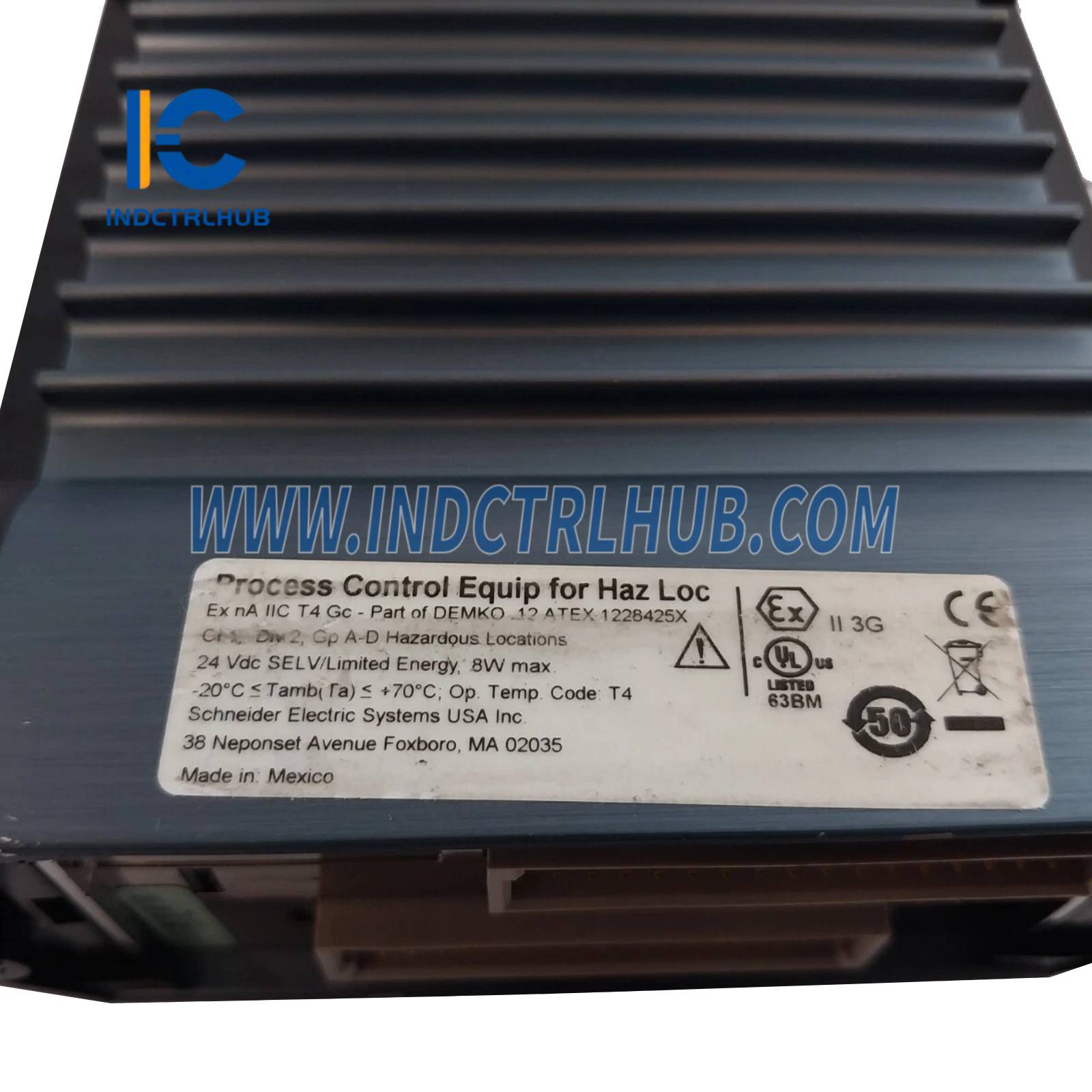

| Termékbiztonság (UL) | UL/UL-C tanúsított I. osztály, A-D csoportok, 2. osztály, T4; 2. osztály NEC (NFPA No.70) és CSA C22.1 szerint |
| Termékbiztonság (Európa) | Alacsony feszültségű irányelv 2006/95/EK (2016 ápr. előtti), 2014/35/EU (2016 ápr. utáni); ATEX 94/9/EK (2016 ápr. előtti), 2014/34/EU (2016 ápr. utáni); DEMKO Ex nA IIC T4 2. zónához (kivéve TA RH917QW) |
| RoHS Megfelelőség | Megfelel az Európai RoHS irányelv 2011/65/EU előírásainak, beleértve a 2015/863 és 2017/2102 módosításokat |
| Tengeri Tanúsítvány | ABS típusengedélyezett; Bureau Veritas tanúsítvány az EC31 környezeti kategóriára |
🛠️ Telepítés és konfiguráció
| Jellemző | Részletek |
|---|---|
| Rögzítés | DIN sínre vagy 19 hüvelykes rack moduláris alaplemezre szerelhető (4 vagy 8 FBM); támogatja a 100-as sorozatú átalakító struktúrákat |
| Befejező egységek | DIN sínre szerelhető: tömörítés (PA: RH916XK, RH917QW), gyűrűs saru (PVC: P0916AH) |
| Automatikus felismerés | Redundáns 2 Mbps Fieldbus-on kommunikál; automatikusan átvált az aktív útra |
| Konfiguráció | Analóg I/O alkalmazásprogram konfigurálható átalakítási idővel, hibabiztos (tartás/visszaesés) és kimeneti hibabiztos visszaesési adatokkal; támogatja a DPIDA vezérlőblokkokat |
| Kalibrálás | Nem szükséges |
| Eltávolítás/Csere | Eltávolítható/cserélhető a terepi vezetékek, táp vagy kommunikációs kábelek leválasztása nélkül |
📡 Végződés szerelvények és kábelek
| Jellemző | Műszaki adatok |
|---|---|
| TA típusok | Tömörítés (PA: RH916XK, RH917QW); Gyűrűs saru (PVC: P0916AH) |
| TA jellemzők | A RH917QW tartalmaz kimeneti csatornákhoz bypass csatlakozókat (kompatibilis a Foxboro P0900HJ Output Bypass Station-nal) |
| TA vezetékek (tömörítés) | Tömör/vezetékes: 0,2-től 4 mm²-ig / 0,2-től 2,5 mm²-ig (24-től 12 AWG-ig); Hüvelyek: 0,2-től 2,5 mm²-ig |
| TA vezetékezés (gyűrűs saru) | #6 csatlakozók (0,375 hüvelyk); 0,5–4 mm² (22–12 AWG) |
| TA tanúsítvány | 1-es típus (RH916XK, P0916AH): UL/UL-C I. osztály, 2. rész, T4; DEMKO Ex nA IIC T4 (2. zóna); 4/5-ös típus (RH917QW): 2. osztály korlátozott energia, csak nem veszélyes helyeken |
| Kábel típusok | 1-es típus (P/PVC: -20-tól +80°C-ig; LSZH: -40-től +105°C-ig) |
| Kábelhosszak | Akár 30 m (98 láb) |

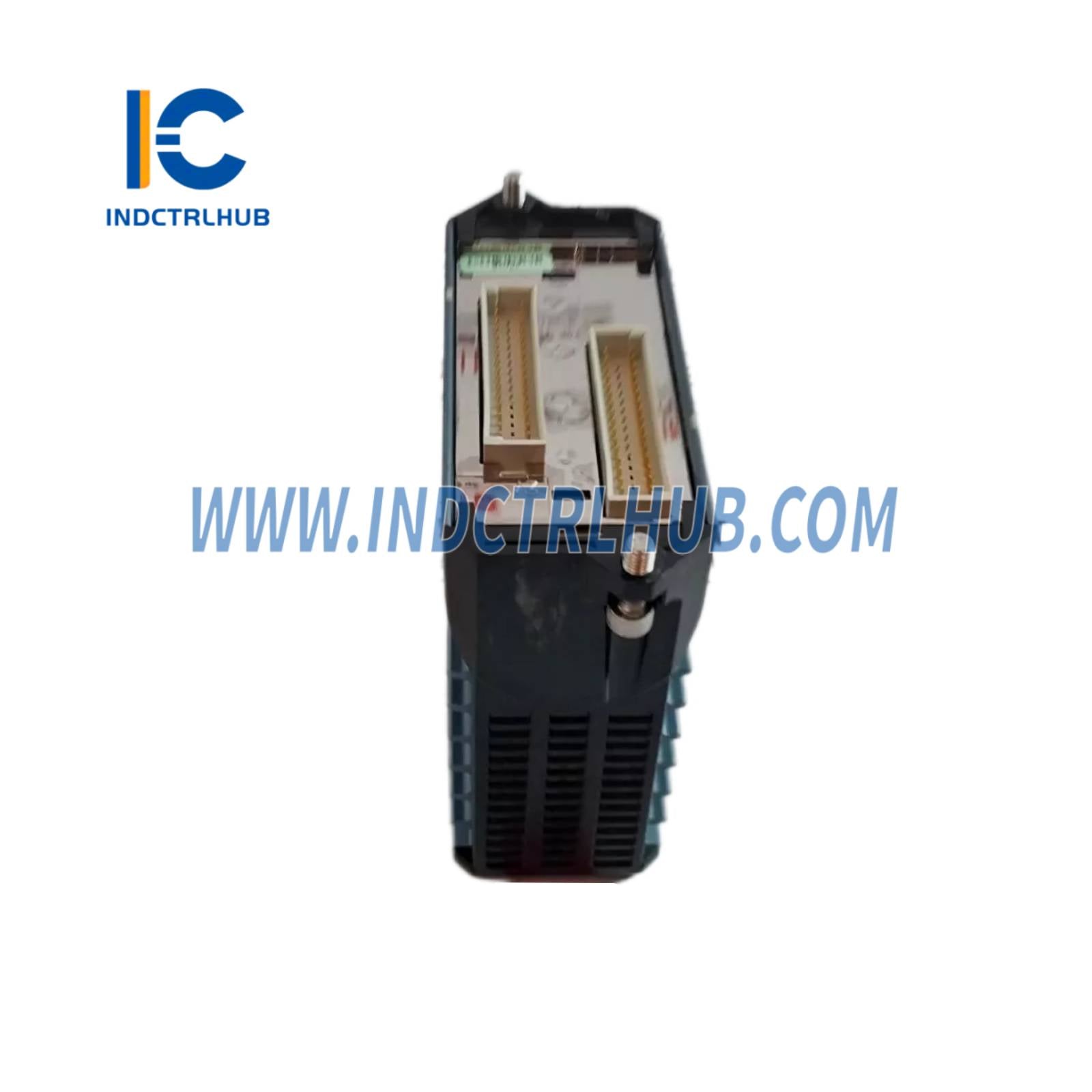

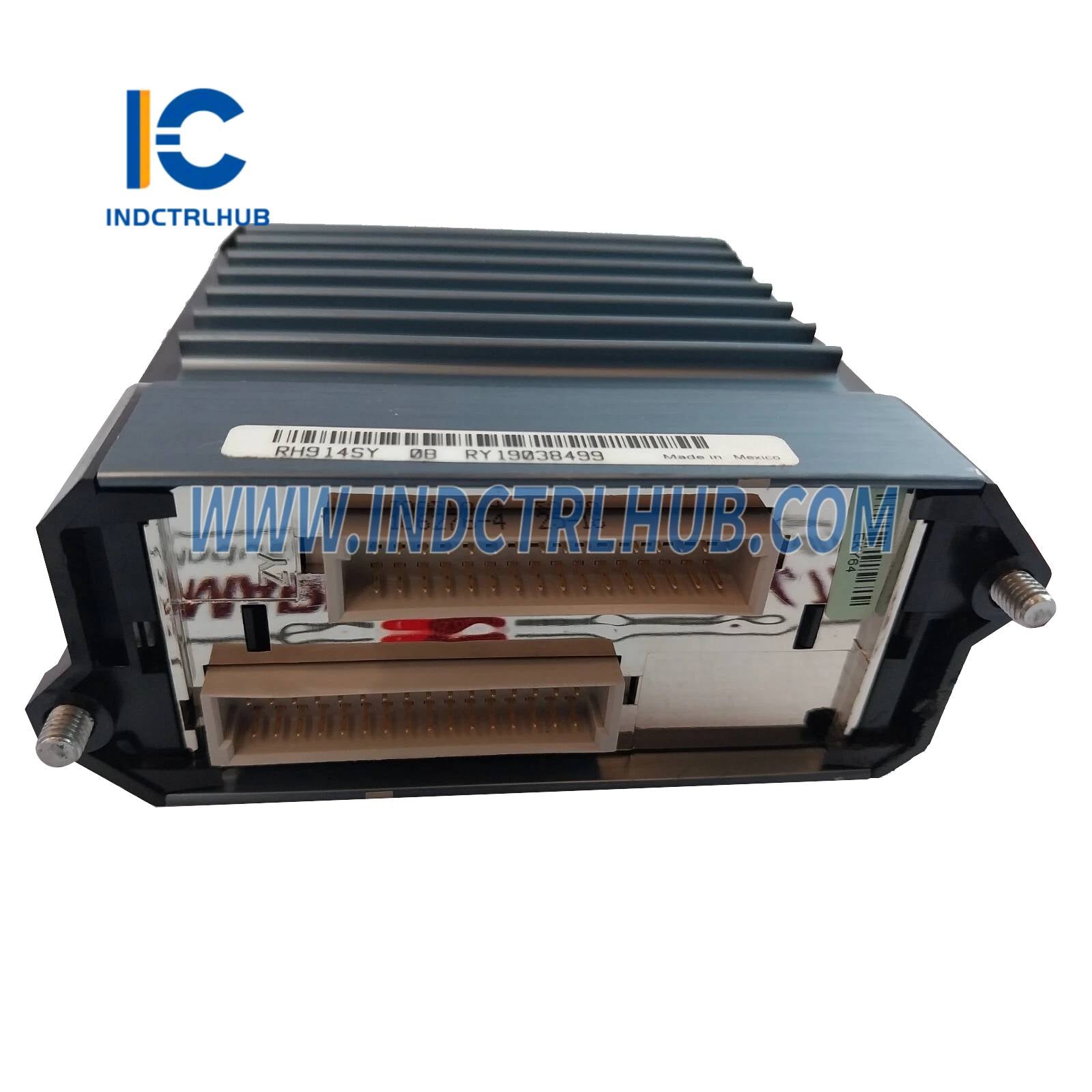

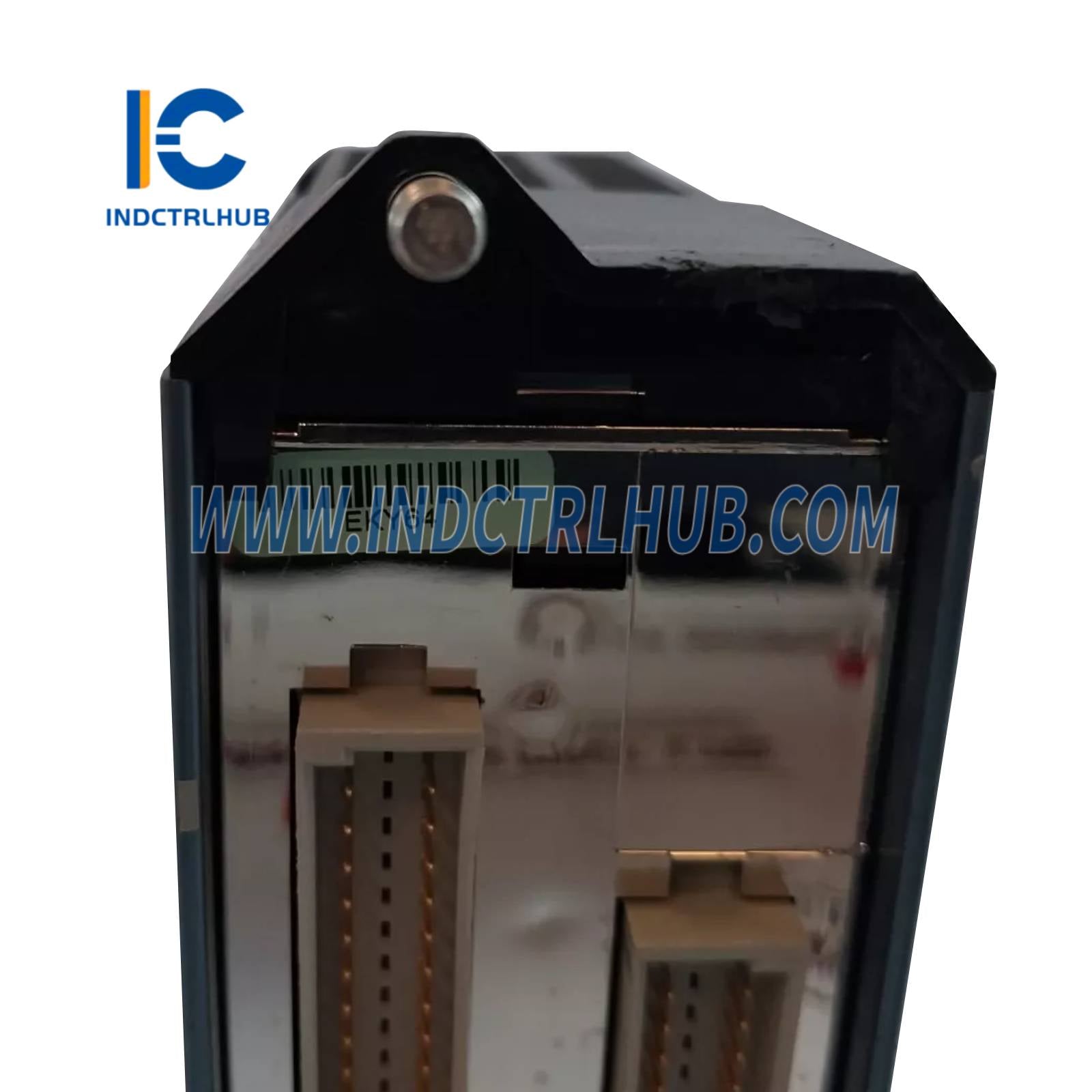

| Kábelcsatlakozók | Alaplemez: 37 tűs D-sub; TA: 25 tűs D-sub |
| Példa kábel cikkszámok | 2,0 m: RH931RM (P/PVC), RH928AC (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Műszaki specifikációk
| Jellemző | Részletek |
|---|---|
| Bemeneti jel | Fogad 4–20 mA adókat vagy önállóan táplált 20 mA forrásokat |
| Kimeneti jel | Külső terheléseket hajt 0-tól 20 mA kimenettel |
| Folyamat I/O kommunikáció | Redundáns 2 Mbps Fieldbus FCM vagy FCP-vel; automatikusan átvált az aktív útra |
| 100-as sorozat frissítés | Helyettesíti a 100-as sorozat FBM04-ét; támogatja a TA vagy a meglévő vezetékekhez való lezáró adaptert (TAA) |
📦 Megrendelési információk
| Terület | Részletek |
|---|---|
| Minőség | Ipari |
| Modellszám | FBM204 (RH914SY) |
| Tartalmazza | FBM204 modul (TA és kábelek külön rendelhetők) |
| TA cikkszámok | Tömörítés: RH916XK, RH917QW; Gyűrűs saru: P0916AH |
