Product Description

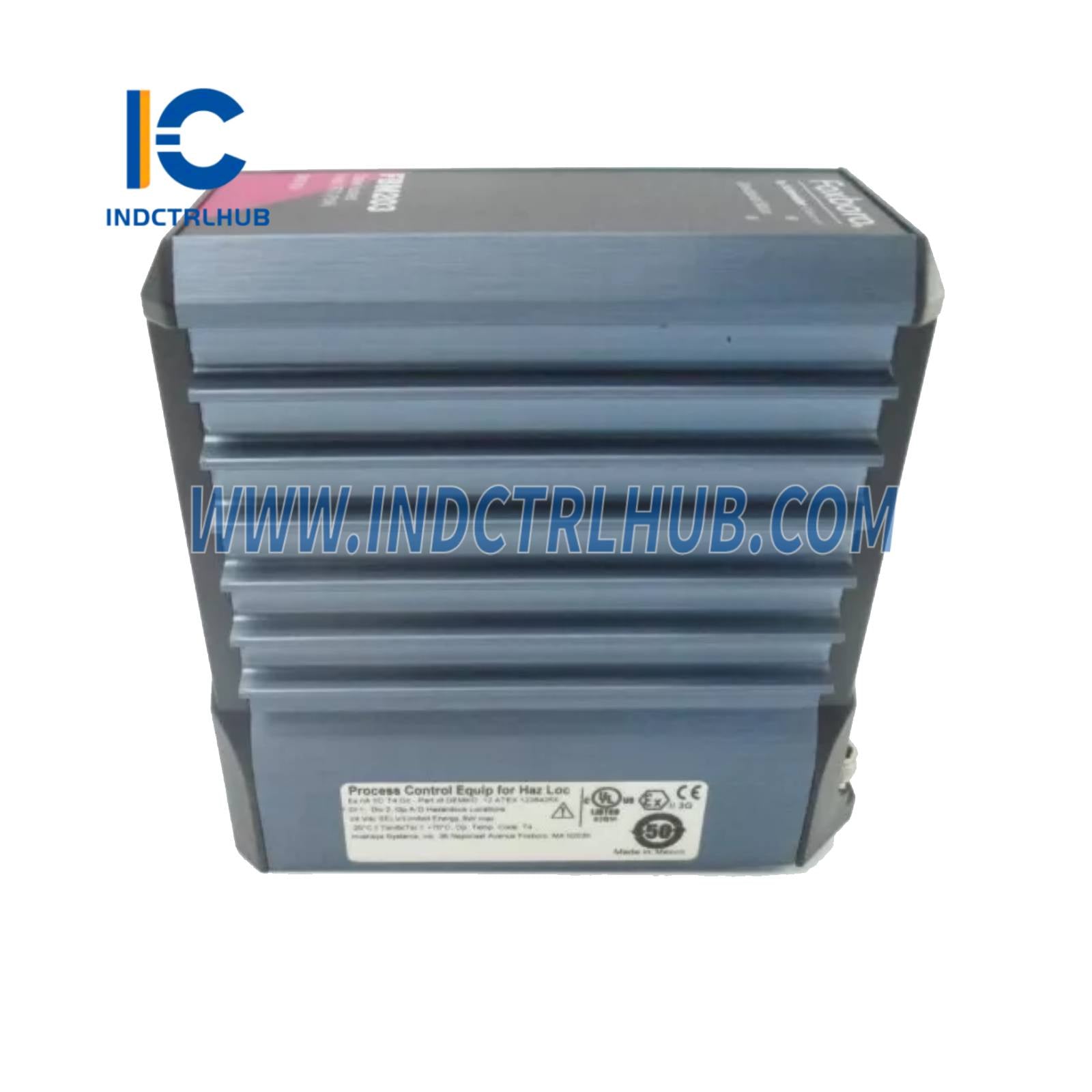

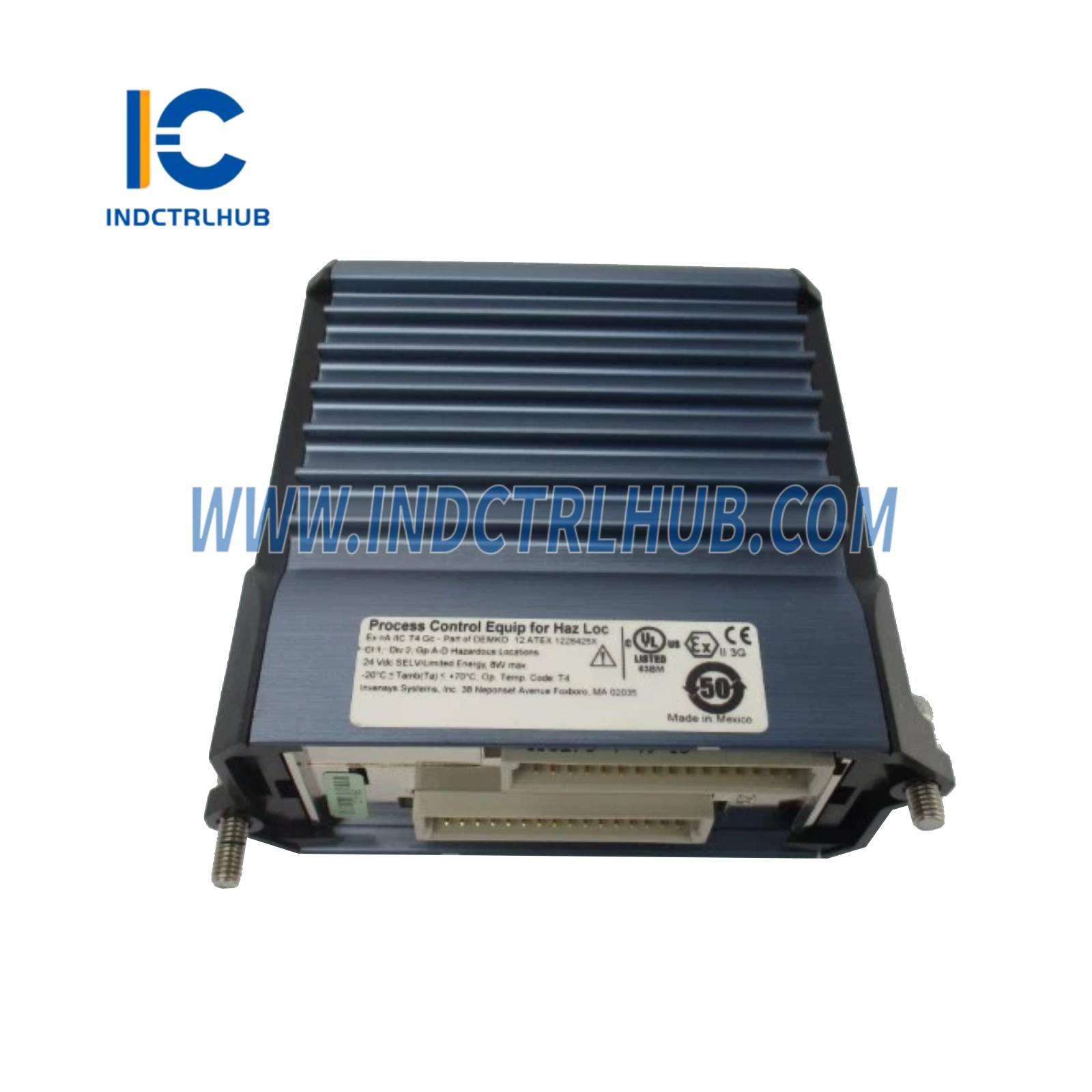

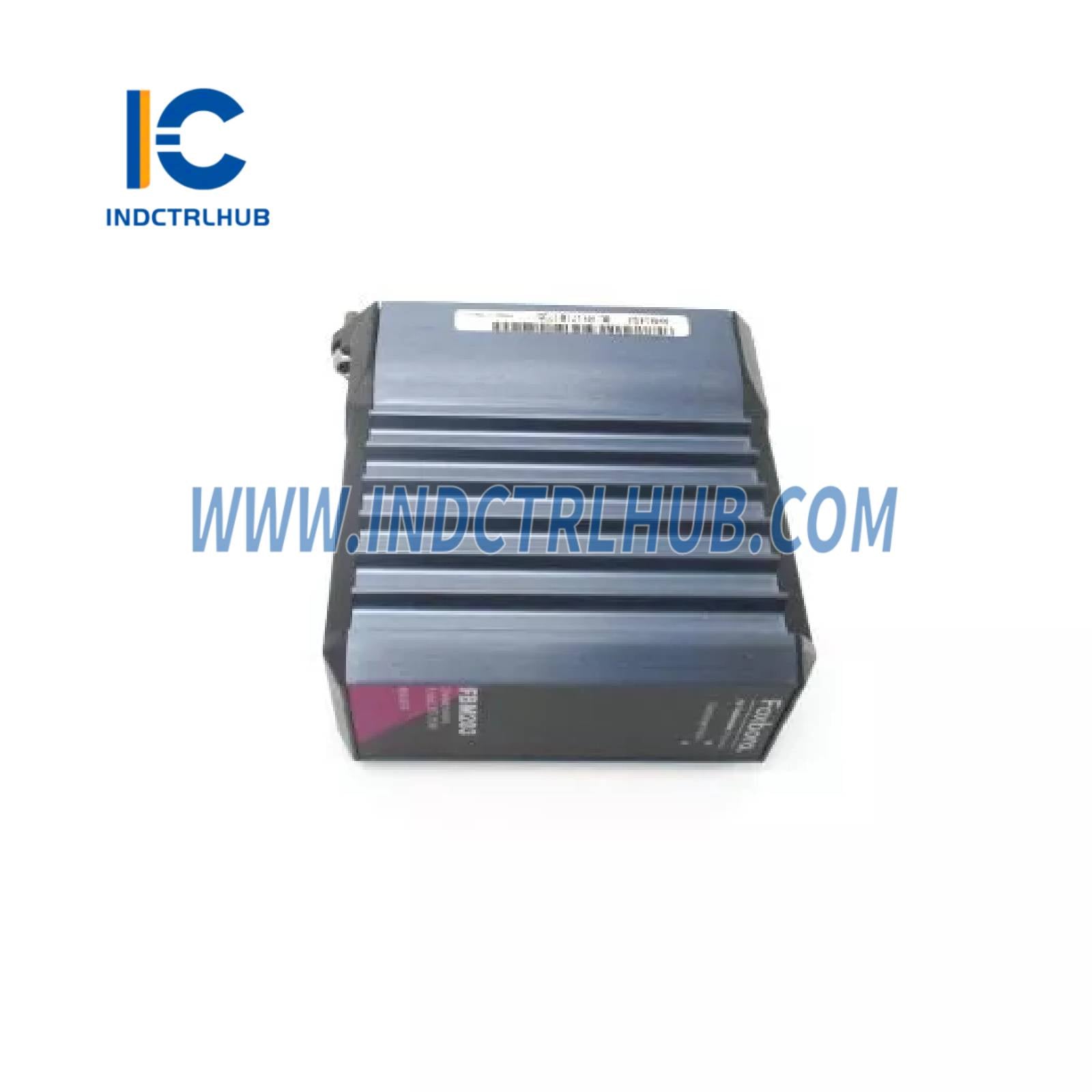

📘 Termékáttekintés
| Terület | Részletek |
|---|---|
| Gyártó | Schneider Electric (Foxboro) |

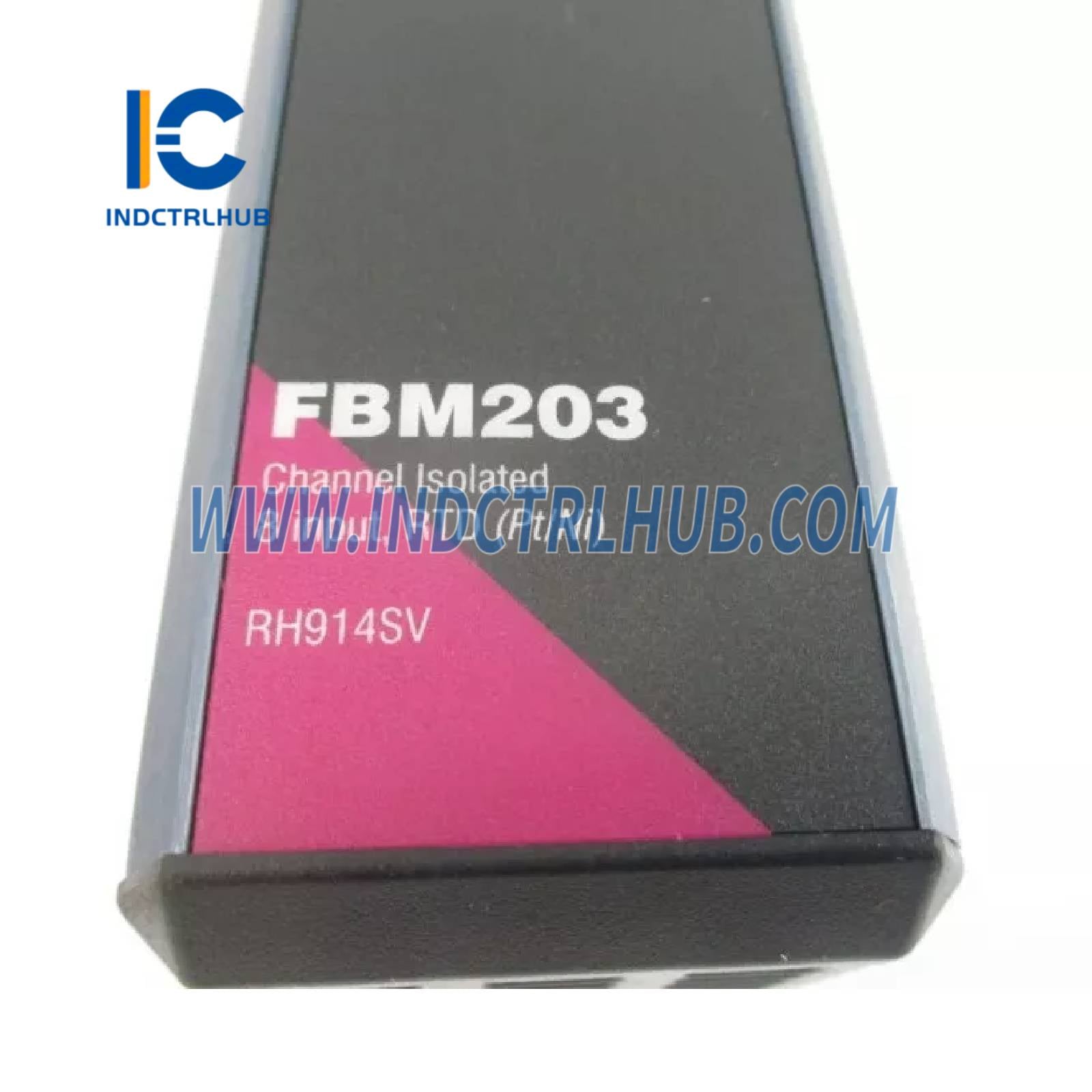

| Modellszám | FBM203 (Cikkszám: RH914SV) |
| Terméktípus | Platina/Nikkel/Vezeték RTD bemeneti modul |
| Funkció | Nyolc ellenállás-hőmérséklet érzékelő (RTD) bemeneti csatornát biztosít 2- vagy 3-vezetékes érzékelőkhöz (0-tól 320 ohmig) |
| Rendszerkompatibilitás | Kapcsolódik a Foxboro DCS-hez redundáns 2 Mbps modul Fieldbus-on keresztül; kompatibilis a 200-as sorozatú alaplapokkal és a 100-as sorozatú frissítésekkel |
| Tartozék komponensek | FBM203 modul; külön lezáró egység (TA) és kábelek szükségesek |
⚙️ Hardver specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti csatornák | 8 elszigetelt és független RTD bemeneti csatorna |
| Bemeneti tartomány | 0-tól 320 ohmig (320 ohm = 64000 számlálás; min. túltartomány 327,675 ohm 65535 számlálásnál) |
| Érzékelő áram | 0,19 mA DC névleges |
| Vezetékellenállás | Max. 50 ohm vezetékenként (az egyensúlyhiány csökkenti a pontosságot) |
| Analóg pontosság | ±0,03% a tartományból |
| Pontosság hőmérsékleti együtthatója | ±50 ppm/°C |
| Bemeneti jel A/D átalakítás | Független Sigma-Delta átalakító csatornánként (új mérés 25 ms-ként) |
| Integrációs időszak | Szoftveresen konfigurálható |
| Közös módusú elnyomás | >125 dB 50 vagy 60 Hz-en |
| Normál módusú elnyomás | >95 dB 50 vagy 60 Hz-en |
| Bemeneti csatorna szigetelés | Galvánisan szigetelt; 600 V AC-t bír 1 percig (nem állandó csatlakozáshoz) |
| Vizuális jelzők | Piros és zöld LED-ek a modul állapotához |
| Kivitelezés | Masszív extrudált alumínium külső |
🔌 Tápellátási követelmények
| Jellemző | Műszaki adatok |
|---|---|
| Bemeneti feszültségtartomány (Tartalék) | 24 V DC +5%, -10% |
| Fogyasztás | 3 W (maximális) |
| Hőleadás | 3 W (maximális) |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | Modul és TA (PA): -20-tól +70°C-ig (-4-től +158°F-ig) |
| Tárolási hőmérséklet | -40-től +70 °C-ig (-40-tól +158 °F-ig) |
| Relatív páratartalom | 5–95% (nem kondenzálódó) |
| Magasság (üzemeltetés közben) | -300-tól +3 000 m-ig (-1 000-től +10 000 lábig) |
| Magasság (tárolás) | -300-tól +12 000 m-ig (-1 000-től +40 000 lábig) |
| Rezgés | 7,5 m/s² (0,75 g) 5-től 500 Hz-ig |
| Szennyeződés | G3 osztály (szigorú) az ISA S71.04 szerint, tesztelve az EIA 364-65 szerint, III. osztály |
✅ Szabályozási megfelelőség
| Szabvány | Részletekdestination_id="table-5" |
|---|---|
| EMC | Európai EMC irányelv 2004/108/EK (2016 áprilisa előtti), 2014/30/EU (2016 áprilisa utáni); EN61326-1:2013 A osztályú kibocsátás, ipari immunitás |
| Termékbiztonság (UL) | UL/UL-C tanúsított I. osztály, A-D csoportok, 2. osztály, T4; 2. osztály NEC (NFPA No.70) és CSA C22.1 szerint |
| Termékbiztonság (Európa) | Alacsony feszültségű irányelv 2006/95/EK (2016 áprilisa előtti), 2014/35/EU (2016 áprilisa utáni); ATEX 94/9/EK (2016 áprilisa előtti), 2014/34/EU (2016 áprilisa utáni); DEMKO Ex nA IIC T4 2. zónához |
| RoHS Megfelelőség | Megfelel az Európai RoHS irányelv 2011/65/EU előírásainak, beleértve a 2015/863 és 2017/2102 módosításokat |
| Tengeri Tanúsítvány | ABS típusengedélyezett; Bureau Veritas tanúsítvány az EC31 környezeti kategóriára |
🛠️ Telepítés és konfiguráció
| Jellemző | Részletek |
|---|---|
| Rögzítés | DIN sínre vagy 19 hüvelykes rack moduláris alaplemezre szerelhető (4 vagy 8 FBM); támogatja a 100-as sorozatú átalakító struktúrákat |
| Befejező egységek | DIN sínre szerelhető (préselés: RH916XJ, gyűrűs saru: P0917JM, PA) vagy alaplemezre szerelhető (préselés: RH924WN, PC/ABS) |
| Automatikus felismerés | Redundáns 2 Mbps Fieldbus-on kommunikál; automatikusan átvált az aktív útra |
| Konfiguráció | Analóg bemeneti alkalmazásprogram konfigurálható változási sebesség korlátokkal |
| Kalibrálás | Nem szükséges |
| Eltávolítás/csere | Eltávolítható/cserélhető a terepi vezetékek, táp vagy kommunikációs kábelek leválasztása nélkül |
📡 Végződés szerelvények és kábelek
| Jellemző | Műszaki adatok |
|---|---|
| TA típusok | Préselés (PA: RH916XJ; PC/ABS: RH924WN); Gyűrűs saru (PA: P0917JM) |
| TA vezetékek (DIN sín, préselés) | Tömör/vezetékes: 0,2-től 4 mm²-ig / 0,2-től 2,5 mm²-ig (24-től 12 AWG-ig); Hüvelyek: 0,2-től 2,5 mm²-ig |
| TA vezetékek (alaplemez, préselés) | Tömör/vezetékes: 0,2-től 1,5 mm²-ig (24-től 16 AWG-ig); Hüvelyek: 0,25-től 0,75 mm²-ig (gallérral), 0,2-től 1,5 mm²-ig (gallér nélkül) |
| TA vezetékezés (gyűrűs saru) | #6 csatlakozók (0,375 hüvelyk); 0,5–4 mm² (22–12 AWG) |
| TA tanúsítvány | 1-es típus: UL/UL-C I. osztály, 2. rész, T4; DEMKO Ex nA IIC T4 (2. zóna); 2-es típus: Nem gyújtóképes mezőáramkörök, 2. osztály |
| Kábel típusok | 1-es típus (P/PVC: -20-tól +80°C-ig; LSZH: -40-től +105°C-ig) |
| Kábelhosszak | Akár 30 m (98 láb) |
| Kábelcsatlakozók | Alaplemez: 37 tűs D-sub; TA: 25 tűs D-sub |
| Példa kábel cikkszámok | 0,5 m: RH916DA (P/PVC), RH928AA (LSZH); 3,0 m: RH916DC (P/PVC), RH928AD (LSZH); 30 m: RH916DJ (P/PVC), RH928AK (LSZH) |
🔧 Műszaki specifikációk
| Jellemző | Részletek |
|---|---|
| Bemeneti jel | Támogatja a 2- vagy 3-eres RTD érzékelőket (Platina: DIN, SAMA, IEC; Nikkel: SAMA; 100 ohm névleges 0°C-on) |
| Folyamat I/O kommunikáció | Redundáns 2 Mbps Fieldbus FCM vagy FCP-vel; automatikusan átvált az aktív útra |
| Tipikus érzékelők | Platina (100 ohm 0°C-on), Nikkel (235 ohm 0°C-on) |
| 100-as sorozat frissítés | Helyettesíti a 100-as sorozat FBM03A (3-eres RTD) modulját; támogatja a TA vagy a Terminálösszeszerelő adaptert (TAA) a meglévő vezetékezéshez |
📦 Megrendelési információk
| Terület | Részletek |
|---|---|
| Modellszám | FBM203 (RH914SV) |
| Tartalmazza | FBM203 modul (TA és kábelek külön rendelhetők) |
| TA cikkszámok | Tömörítés: RH916XJ (DIN sín), RH924WN (alaplemez); Gyűrűs saru: P0917JM |
