Product Description

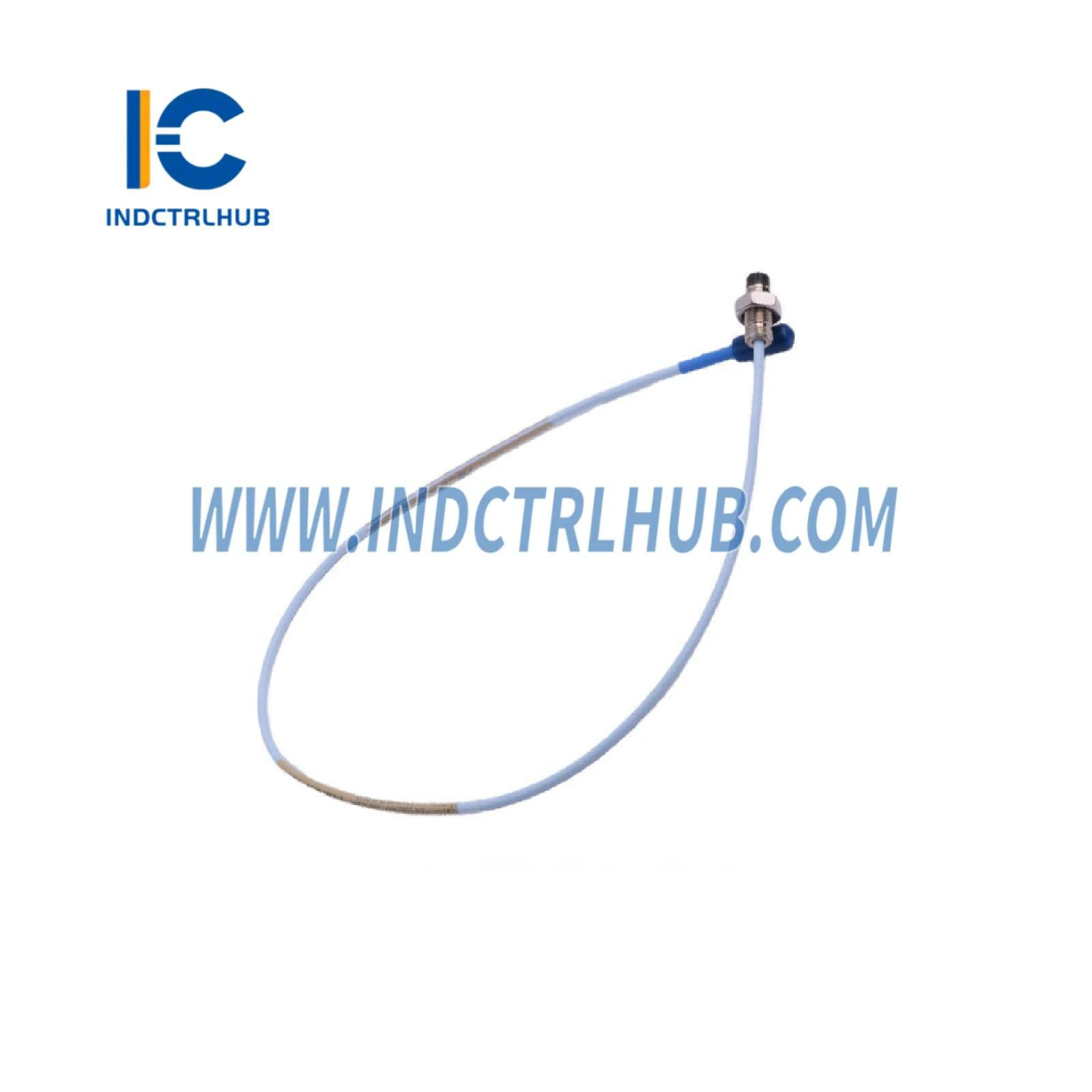

Bently Nevada 330101-00-20-05-12-00 — 3300 XL 8 mm-es közelségérzékelő (ipari minőségű)
A Bently Nevada 330101-00-20-05-12-00 egy gyári új, 8 mm-es örvényáramú közelségérzékelő, amelyet a 3300 XL sorozatú folyamatos gépmegfigyelő rendszerhez terveztek. A radiális tengelyrezgés, axális pozíció és differenciális tágulás mérésére szolgál forgó berendezésekben, mikron pontossággal a legkeményebb ipari környezetekben — gőzturbináktól és gáztömörítőktől a nagy centrifugálszivattyúkig.
Akár új megfigyelő rack üzembe helyezéséről, akár kopott érzékelő cseréjéről van szó egy kritikus eszközvédelmi körben, a 330101-00-20-05-12-00 zökkenőmentesen integrálható a szabványos 3300 XL driverekkel és hosszabbító kábelekkel, kiküszöbölve a kalibrációs bizonytalanságot és csökkentve a leállás kockázatát.
Alapvető jellemzők és mérnöki előnyök
- ✅ 8 mm-es örvényáramú érzékelő elem — Optimalizált héztartomány a nagy érzékenységű tengelyeltolódás méréshez
- ✅ 3300 XL rendszerkompatibilis — Plug-and-play a Bently Nevada 3300 XL driverekkel; terepi újrakalibrálás nem szükséges
- ✅ Védett kábelkivitel — Rozsdamentes acél fonott köpeny olaj-, hűtőfolyadék- és mechanikai kopásálló
- ✅ Gyári kalibrált és tesztelt — OEM kalibrációs tanúsítvánnyal szállítva; azonnali telepítésre kész
- ✅ Széles hőmérséklet-tűrés — Megbízható működés −40 °C-tól +177 °C-ig a szenzortipp hőmérsékletén
- ✅ Érintésmentes mérés — Nulla mechanikai kopás; ideális folyamatos, 24/7-es megfigyelési ciklusokhoz
Műszaki paraméterek
| Paraméter | Műszaki specifikáció |
|---|---|
| Cikkszám | 330101-00-20-05-12-00 |
| Sorozat | Bently Nevada 3300 XL |
| Szenzortipp átmérője | 8 mm |
| Érzékelési technológia | Wirbelstromos (Érintés nélküli) |
| Kábelhossz | 5 m (alapértelmezett) |
| Üzemhőmérséklet (szondavég) | −40 °C-tól +177 °C-ig |
| Tápegység feszültség | −24 VDC (driveren keresztül) |
| Kimeneti jel | −4 VDC-től −20 VDC-ig (lineáris tartomány) |
| Skálafaktor | 7,87 V/mm (200 mV/mil) |
| Lineáris tartomány | 0,25 mm-től 2,26 mm-ig (10 mil-től 90 mil-ig) |
| Csatlakozó típusa | Standard BNC / Koaxiális |
| Származási ország | Egyesült Államok |
| Állapot | Új / Gyári eredeti |
| Garancia | 12 hónap |
Alkalmazási forgatókönyvek
A 330101-00-20-05-12-00 közelségérzékelő kritikus mérési kihívásokat old meg több nehézipari területen:
- Gőz- és gázturbinák: Folyamatos radiális rezgésfigyelés nagysebességű rotortengelyeken, ahol az érintkezéses érzékelők nem alkalmazhatók. Kiegyensúlyozatlanságot, tengelyeltérést és csapágykopást észlel katasztrofális meghibásodás előtt.
- Centrifugálkompresszorok: Axális pozíciómérés a tolócsapágy hézagának ellenőrzésére és a rotor súrlódásának megelőzésére petrolkémiai és LNG létesítményekben.
- Nagy centrifugálszivattyúk: Tengelypálya-elemzés hűtővíz- és folyamat-szivattyú sorozatokban; korai kavitáció okozta rezgésminták felismerése.
- Váltóművek és tágítók: Differenciális tágulásfigyelés hőmérséklet-változások alatt indítási és leállítási szekvenciák során.
- Energiatermelés: Integrált API 670-kompatibilis védelmi rendszerekbe generátorkészletekhez és vízturbinákhoz, amelyek folyamatos online felügyeletet igényelnek.
Rendszerintegráció és kompatibilis kiegészítők
Teljes 3300 XL felügyeleti körhöz párosítsa ezt az érzékelőt az alábbi, boltunkban elérhető, ellenőrzött termékekkel:
- Bently Nevada 330130-040-03-CN Hosszabbító kábel | 3300 XL 4m páncélozott — kiterjeszti az érzékelő jelét távoli hajtóhelyekre
- Bently Nevada 330907 3300 NSv Fordított rögzítésű érzékelő — alternatív rögzítési konfiguráció szűk csapágyházakhoz
- Bently Nevada 16710-25 Összekötő kábel 25 láb — gyorsulásmérő alapú kiegészítő rezgéscsatornákhoz
- Bently Nevada 16710-15 Páncélozott összekötő kábel 15 láb — rövid távú páncélozott jelkábel panelre szerelt hajtókhoz
- Bently Nevada 16710-35 Összekötő kábel 35 láb — hosszabbított páncélozott kábel a tereptől a vezérlőteremig
- Bently Nevada 16710-66 Páncélozott összekötő kábel 66 láb — hosszú távú telepítések nagy turbina csarnokokban
- Bently Nevada 3500/22 TDI Modul és I/O — keyphasor és tachométer bemenet fázisreferenciás rezgéselemzéshez
- Bently Nevada 3500/33 16 csatornás relé modul — riasztó és leállító relékimenet a védelmi rendszer integrációjához
- Bently Nevada 1900/27 Rezgésfigyelő — önálló egysávos monitor kisebb gépsorokhoz
- Bently Nevada 138257-01 Földelési Modul — rack földelési I/O EMI-kompatibilis telepítésekhez
Szállítás, garancia és műszaki támogatás
- 📦 Szállítási idő: Készleten lévő egységek 1–3 munkanapon belül kiszállítva; DHL / FedEx nemzetközi expressz elérhető
- 🛡️ Garancia: 12 hónap a szállítás dátumától — gyártási hibákra és a gyári kalibráció épségére vonatkozik
- 📄 Dokumentáció: OEM adatlap, kalibrációs tanúsítvány és telepítési útmutató kérésre rendelkezésre áll
- 🔧 Műszaki támogatás: Értékesítés előtti alkalmazástechnikai tanácsadás és értékesítés utáni üzembe helyezési segítség e-mailben és telefonon elérhető
- 🔄 Visszaküldés: 30 napos visszaküldési időszak nem használt, nem telepített termékek esetén, eredeti csomagolásban
Gyakran Ismételt Kérdések
Q1: Kompatibilis-e a 330101-00-20-05-12-00 a régebbi 3300 sorozatú (nem XL) vezérlőkkel?
A: A 3300 XL érzékelő sorozat a legtöbb konfigurációban ugyanazt az elektromos interfészt használja, mint a standard 3300 sorozatú vezérlők, de javasoljuk, hogy rendelés előtt ellenőrizze a vezérlő cikkszámát a Bently Nevada kompatibilitási mátrixában. Ingyenes kompatibilitás-ellenőrzésért lépjen kapcsolatba velünk.
Q2: Mi a különbség a 330101 érzékelő és a 330107 vagy 330130 sorozat között?
A: A 330101 egy 8 mm-es hegyű érzékelő, amely általános célú radiális rezgés- és pozíciómérésre optimalizált. A 330107 egy 5 mm-es érzékelő szűkebb hézagú alkalmazásokhoz, míg a 330130 egy hosszabbító kábelköteg, nem érzékelő. A csapágyház geometriája és a hézagkövetelmények alapján válasszon.
Q3: Szükséges-e helyszíni kalibráció az érzékelő telepítése után?
A: Nem. A 330101-00-20-05-12-00 gyári kalibrálással, párosított érzékelő-vezérlő rendszerként kerül kiszállításra. A helyszíni kalibráció csak akkor szükséges, ha az érzékelőt nem párosított vezérlővel használják, vagy ha a telepítési hézag jelentősen eltér a névleges 1,27 mm (50 mil) középső hézagtól.
Q4: Működhet ez a közelségérzékelő hidrogénnel hűtött generátor környezetben?
A: Igen, feltéve, hogy az érzékelőt és a kábelköteget a Bently Nevada veszélyes zónákra vonatkozó telepítési útmutatójának megfelelően szerelik be. Kérjük, egyeztesse a létesítményére vonatkozó konkrét ATEX/IECEx minősítési követelményeket a biztonsági mérnökével.
Q5: Mennyi a tipikus átfutási idő 10 vagy több egységből álló nagyobb megrendelések esetén?
A: A 10 vagy több egységből álló nagyobb megrendelések általában 5–10 munkanapon belül szállítódnak a készlet függvényében. Kérjük, vegye fel velünk a kapcsolatot a [email protected] címen a mennyiségi árak és a prioritási elosztás egyeztetése érdekében.
Q6: Hogyan ellenőrizhetem, hogy az érzékelő valódi Bently Nevada és nem hamisítvány?
A: Az Industrial Control Hub által értékesített összes egység hivatalos forgalmazóktól vagy közvetlenül az OEM többletkészlet csatornáiból származik. Minden érzékelőhöz nyomon követhető sorozatszám és OEM csomagolás tartozik. Igény esetén dokumentációt biztosítunk, és harmadik fél általi ellenőrzést is szívesen fogadunk a szállítás előtt.
