Product Description

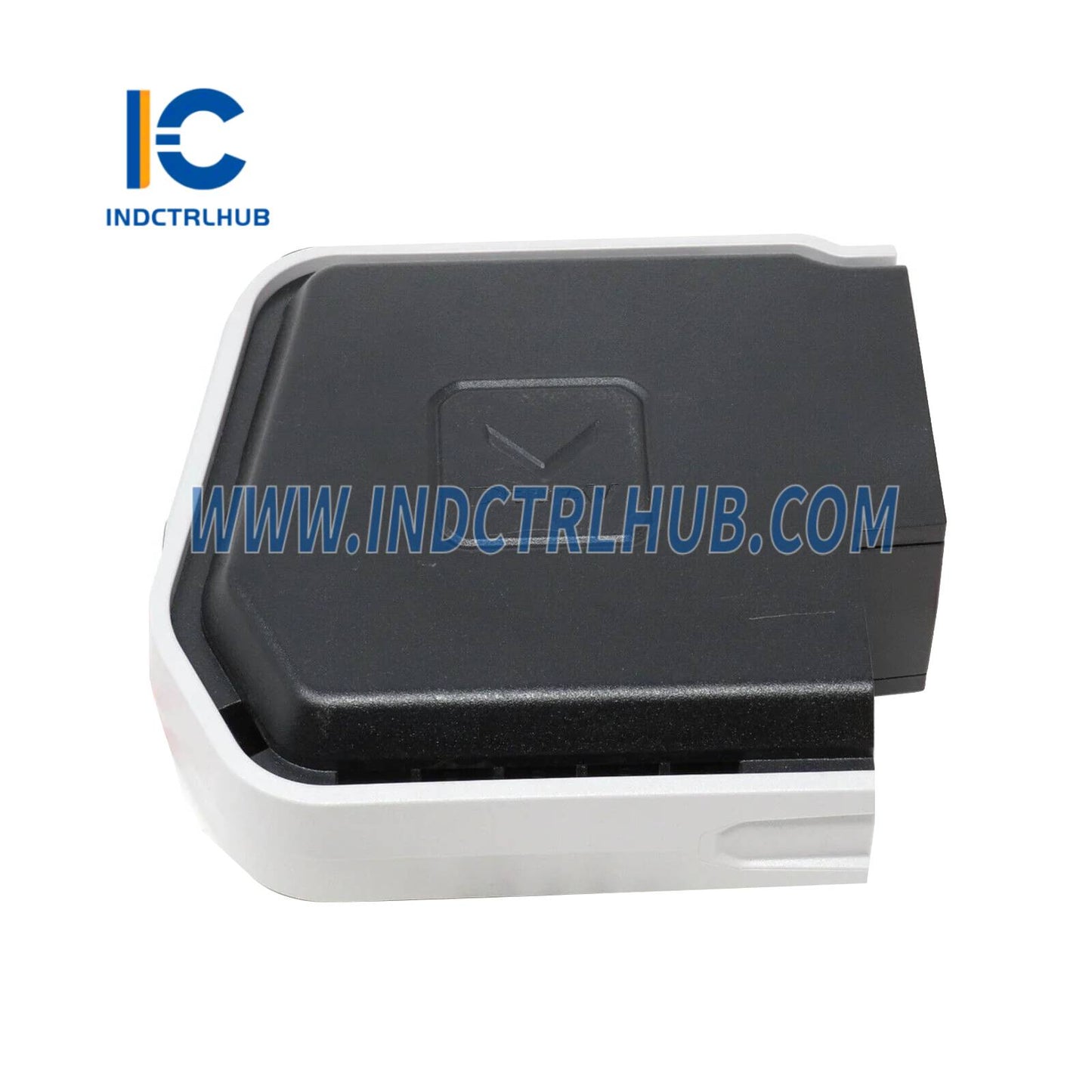

📘 Termékáttekintés
| Mező | Részletek |
|---|---|
| Gyártó | Emerson |
| Modellszám | SE4002S1T2B5 (tartalmazza a KJ3204X1-BK1-et és a diszkrét 32-csatornás terminálblokkot) |
| Terméktípus | S-sorozatú diszkrét kimeneti kártya, 32 csatornás, 24V DC, magas oldali |
| Funkció | 32 diszkrét kimeneti csatornát biztosít 24V DC magas oldali kapcsoláshoz |
| Rendszer kompatibilitás | DeltaV S-sorozatú vezérlők (SX, SQ), DeltaV v11.3.1 és újabb |

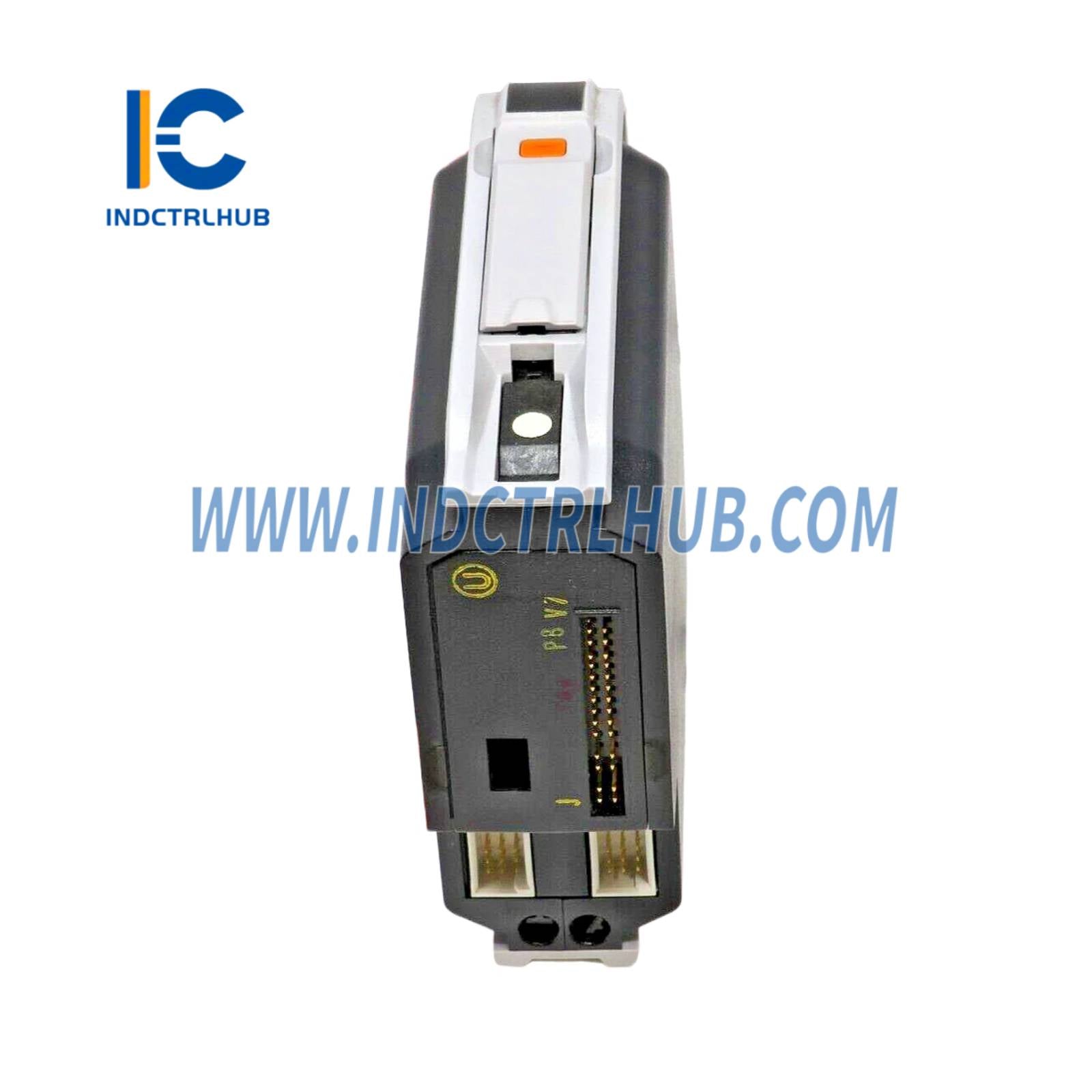

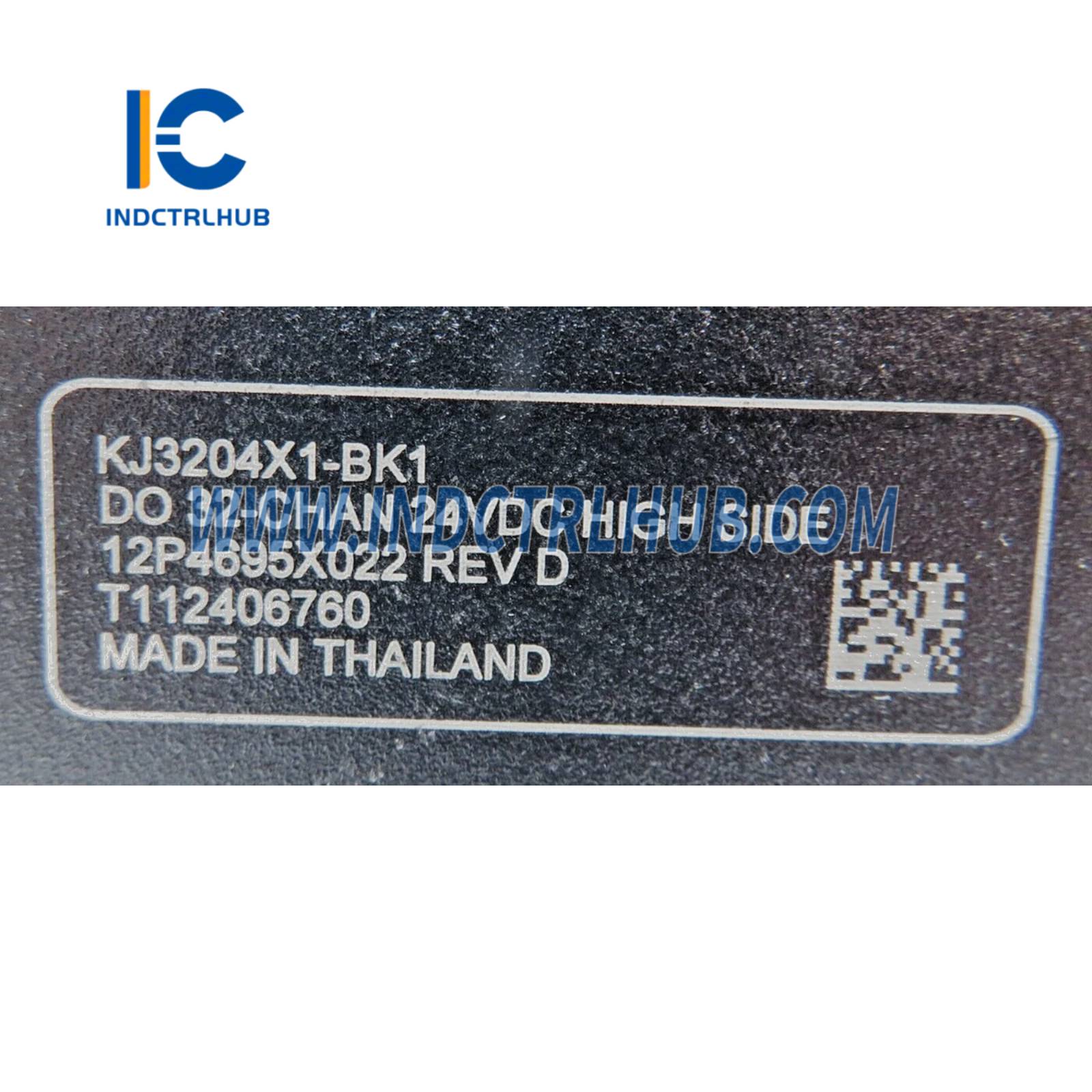

| Tartozékok | KJ3204X1-BK1 (Diszkrét kimeneti kártya, 32 csatornás, 24V DC, magas oldali), Diszkrét 32-csatornás terminálblokk |
⚙️ Hardver specifikációk
| Jellemző | Műszaki adatok |
|---|---|
| Csatornák száma | 32 |
| Kimeneti tartomány | 24V DC ±10% |
| Kimeneti teljesítmény | 100 mA csatornánként |
| Kikapcsolt állapotú szivárgás | Maximális 0,1 mA |

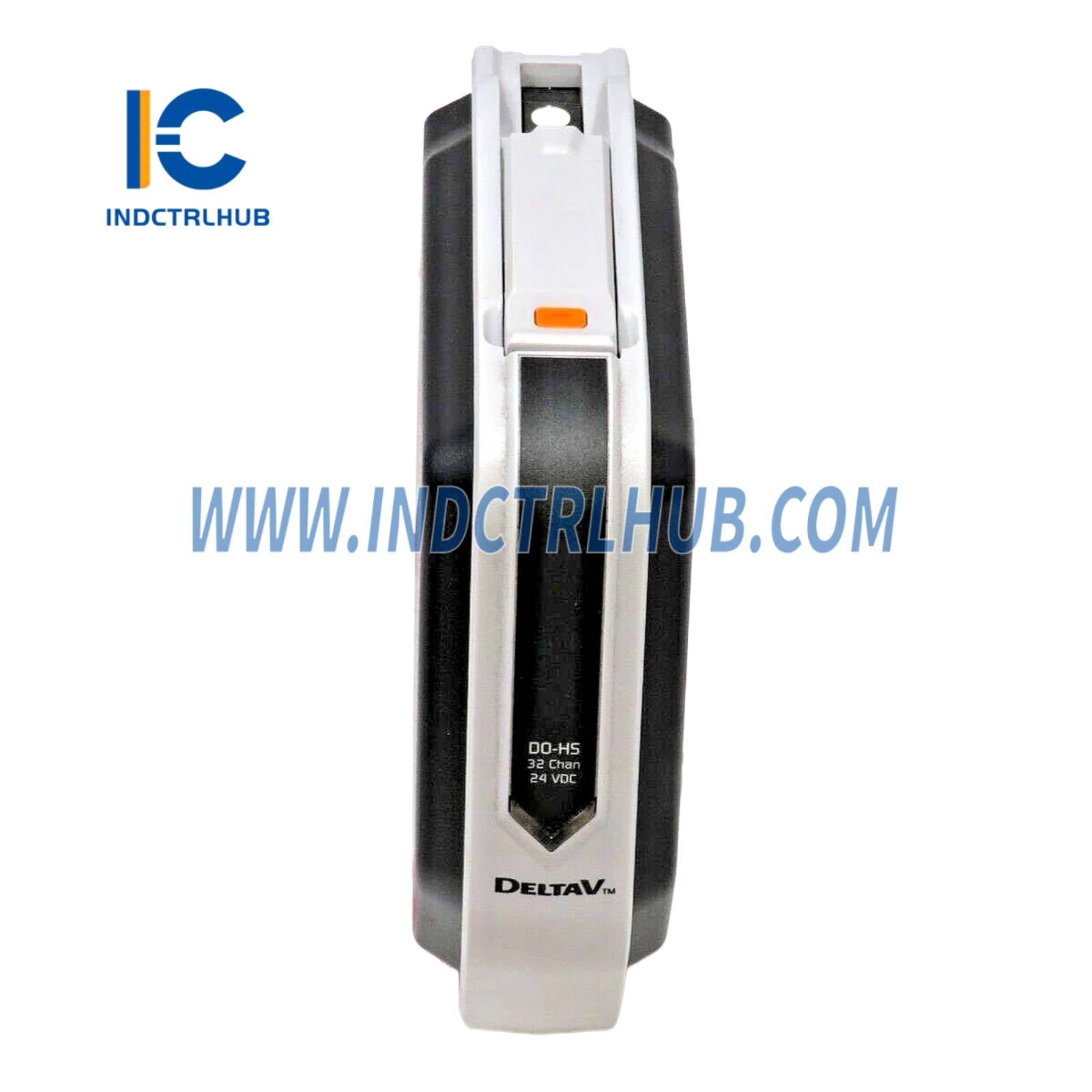

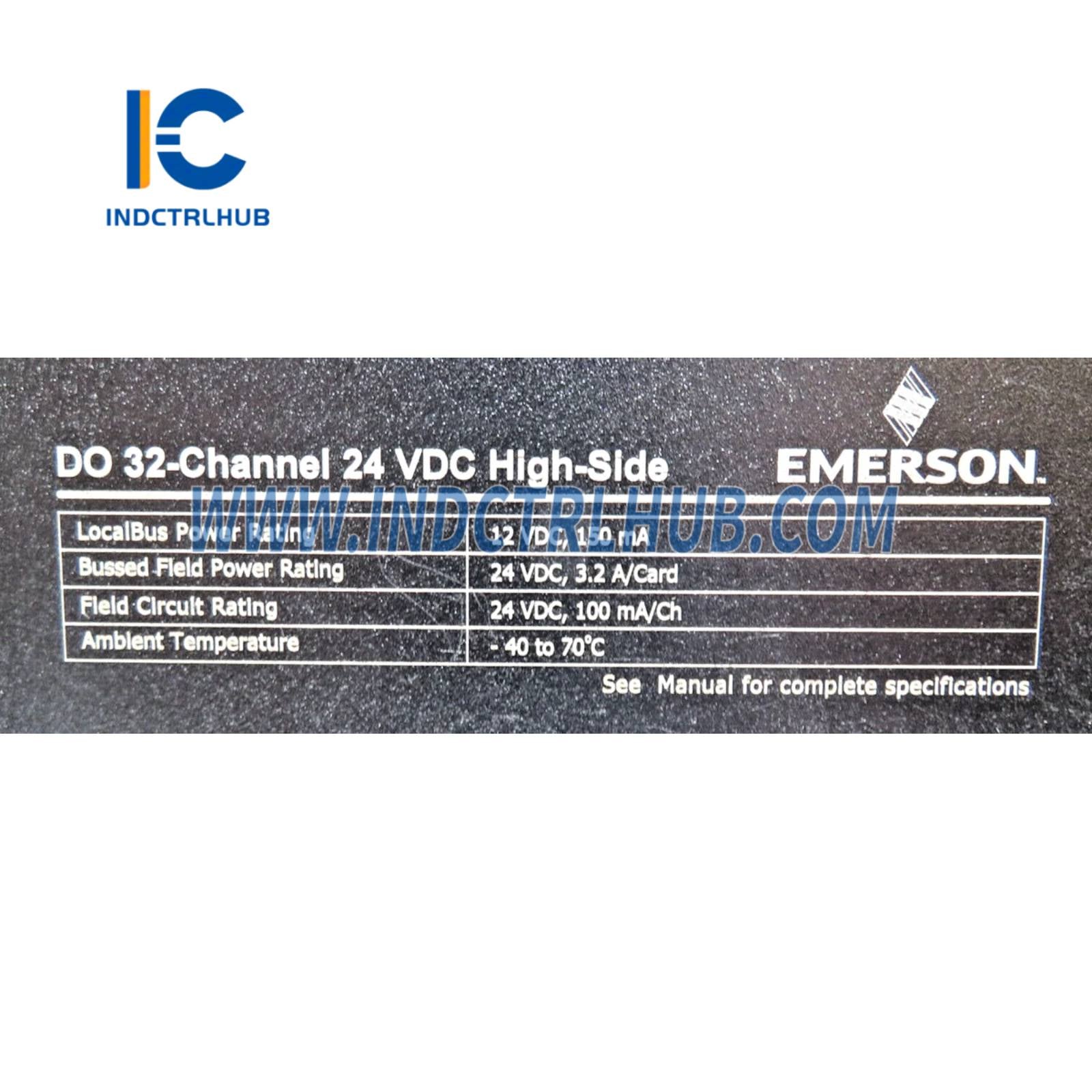

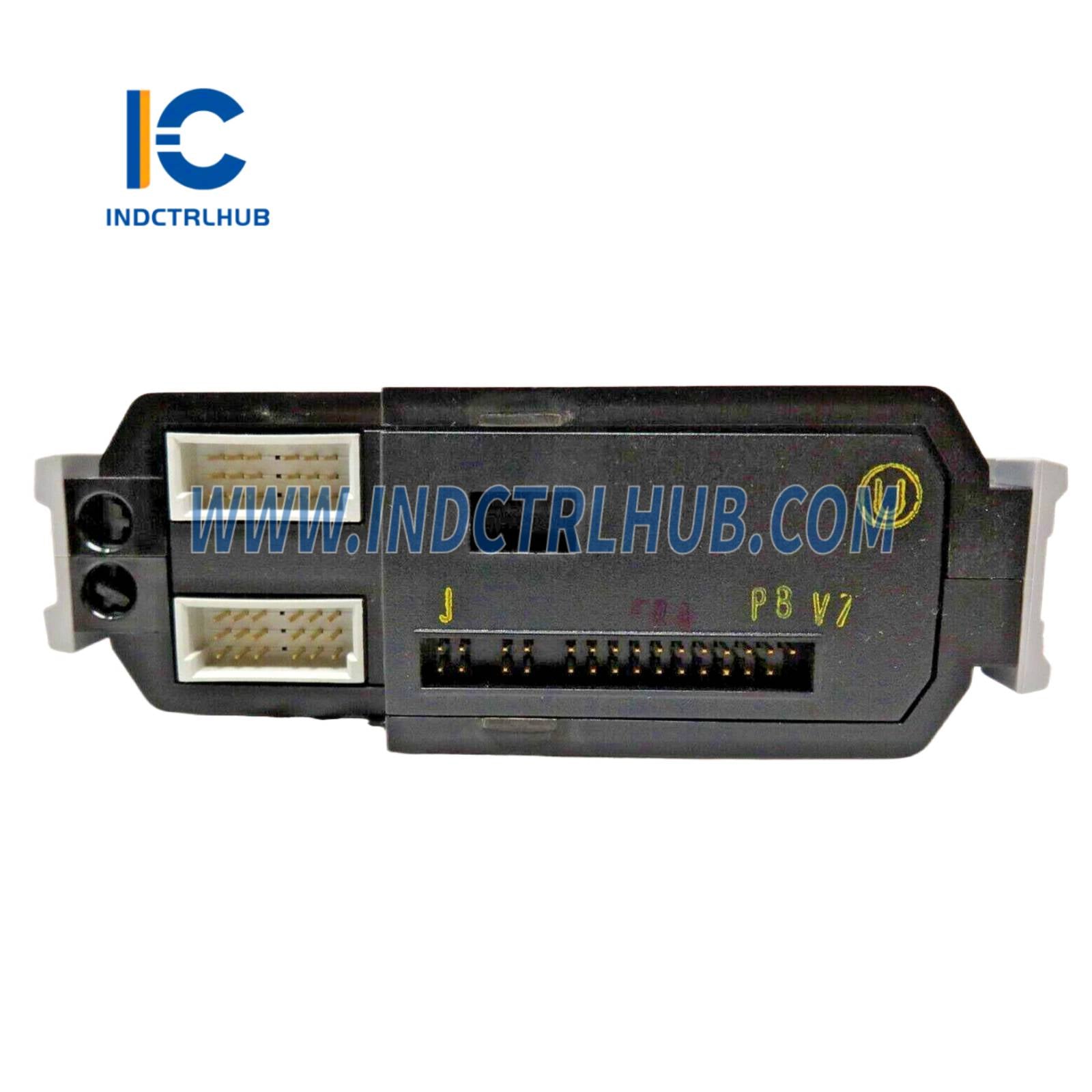

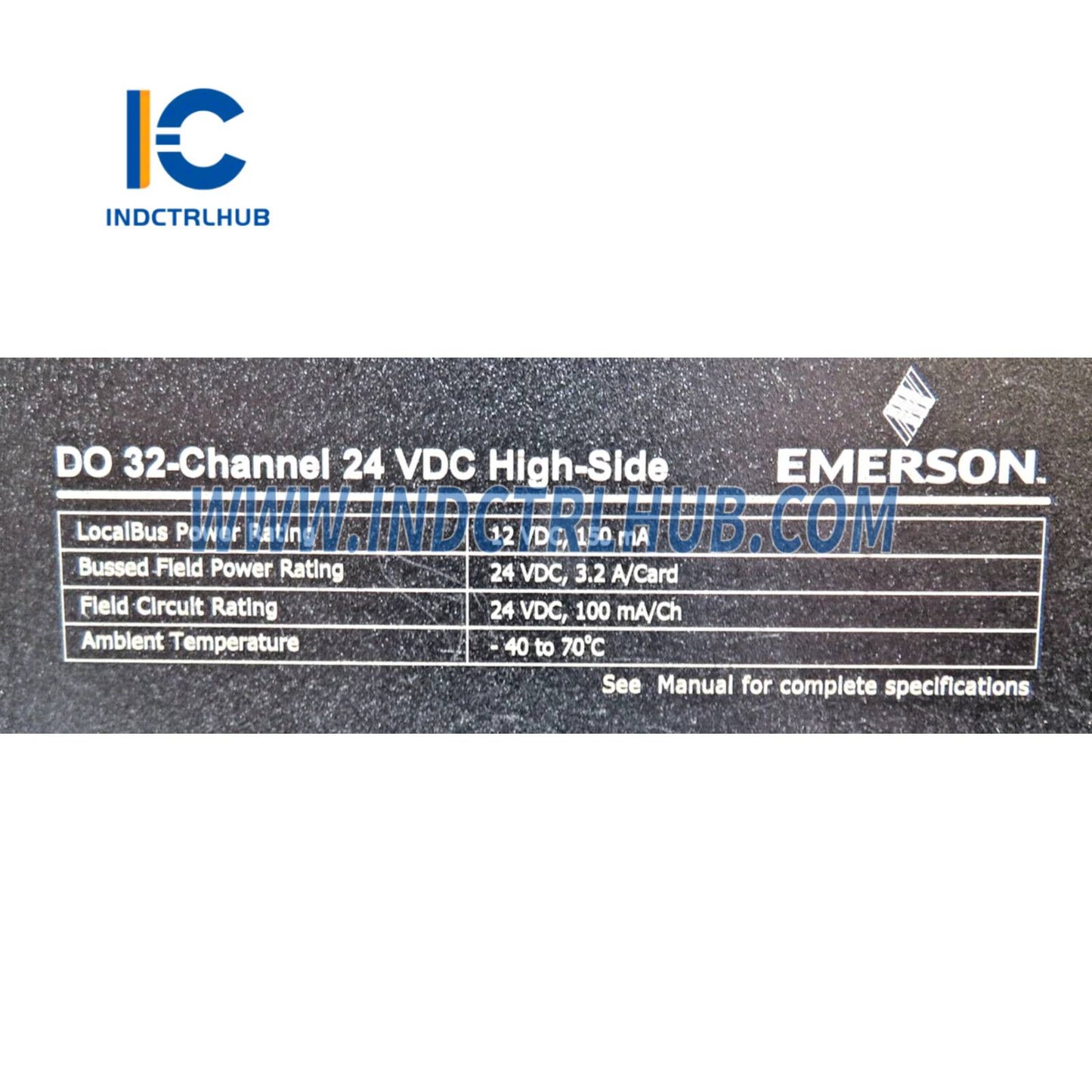

| LocalBus áram | Átlagos 100 mA, maximális 150 mA (12V DC névleges) |
| Mezőáramkör tápellátás | Maximális 3,2 A 24V DC-nél (+20%/-15%) |
| Szigetelés | Minden csatorna optikailag elszigetelt a rendszertől, gyárilag tesztelve 1500V DC-ig |
| Lezárási hibaészlelés | Nem elérhető Diszkrét 32-csatornás terminálblokkal; 40-tűs tömeges terminálblokk szükséges S-sorozatú tömeges csatlakozó megoldásokkal vagy P+F HIC IS zárral |
| Bemeneti/kimeneti kártya kulcsolás | B4 |
🔌 Kommunikáció és konfiguráció
| Jellemző | Műszaki adatok |
|---|---|
| Konfigurálható csatornatípusok | - Diszkrét kimenet: a kimenet az utolsó vezérlési logika által megadott állapotban marad - Pillanatnyi kimenet: a kimenet aktív egy előre beállított időtartamig - Folyamatos impulzuskimenet: aktív egy előre beállított alapidőszak (100 ms-tól 100 s-ig) százalékában, felbontás 5 ms |
| Konfiguráció | A DeltaV vezérlő automatikusan érzékeli; a DeltaV Böngészőn keresztül konfigurálható |
| Kommunikáció | Kapcsolódik a DeltaV DCS-hez vezérlés és diagnosztika céljából |
🔁 Redundancia funkciók
| Jellemző | Részletek |
|---|---|
| Redundancia opció | Redundáns párosként elérhető (SE4032S1T2B8 modell, tartalmaz 2 DO Plus kártyát 40 tűs tömeges terminálblokkal) |
| Redundancia beállítása | A DeltaV rendszer automatikusan érzékeli; redundáns 40 tűs tömeges terminálblokk szükséges |
| Átkapcsolási kiváltók | Hardverhiba, kommunikációs hiba, terepi vezetékhiba, kézi kapcsolás a Diagnosztikai Böngészőn keresztül |
| Átkapcsolási idő | Az I/O busz két vizsgálata között; a szakítás nélküli érintkezők biztosítják a folyamat folytonosságát |
| Tartalék üzemmód | A tartalék kártyát a vezérlő vizsgálja; az állapot és egészség a Diagnosztikai Böngészőn keresztül jelentett |
| Értesítés | A hardverriasztások integritási hibákat jelentenek; az átkapcsolási események az Eseménykrónikában kerülnek naplózásra |
| Csere | Automatikusan üzembe helyezett tartalék kártya; áram alatt cserélhető biztonságos területeken, kövesse a veszélyes területekre vonatkozó eljárásokat |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -40 és 70 °C (-40 és 158 °F) között |
| Tárolási hőmérséklet | -40 és 85 °C között (-40 és 185 °F között) |
| Relatív páratartalom | 5-től 95%-ig, nem kondenzáló |
| Légi szennyezőanyagok | ISA-S71.04-1985 G3 osztály, konform bevonat |
| Védettségi besorolás | IP20 |
| Ütés | 10 g ½-hullám 11 ms-ig |
| Rezgés | 1 mm csúcs-csúcs (2–13,2 Hz), 0,7 g (13,2–150 Hz) |

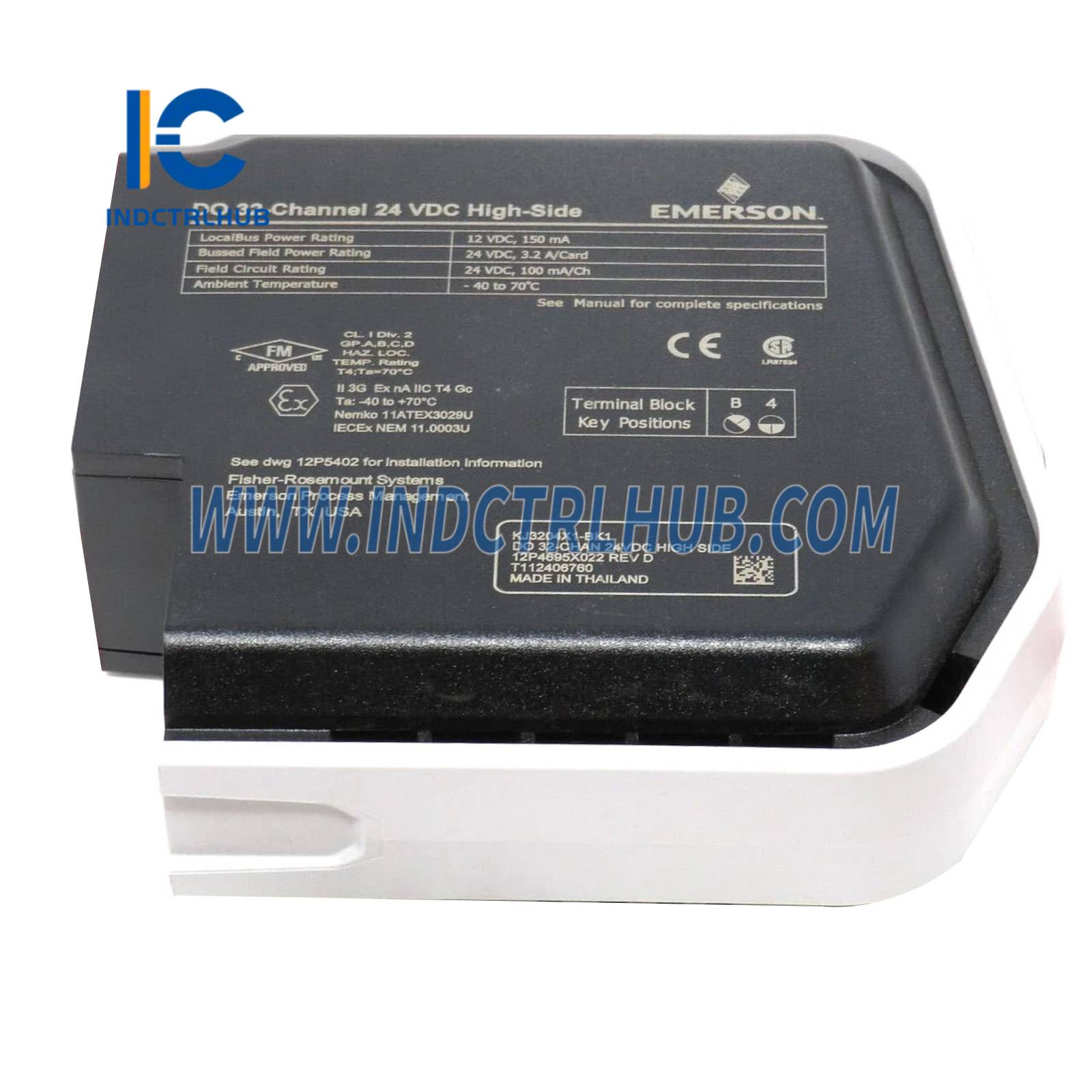

✅ Tanúsítványok
| Szabvány | Részletek |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | I. osztály, 2. rész, A, B, C, D csoportok, T4 |
| cFM (Kanada) | I. osztály, 2. rész, A, B, C, D csoportok, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| Tengerészkék | IACS E10, ABS tervezési értékelési tanúsítvány, DNV tengeri tanúsítvány |
| Telepítési utasítások | I. osztály 2. rész: 12P5402; 2. zóna: 12P5404 |
🛠️ Telepítés és konfiguráció
| Jellemző | Részletek |
|---|---|
| Telepítés | Bármelyik 8 széles I/O foglalatba bedugható; T-DIN sínre pattintható |
| Eltávolítás/Behelyezés | Nem távolítható el/be feszültség alatt lévő rendszerrel; a terepi áramellátást le kell választani; a nem szikraképző terepi áramköröket ki kell kapcsolni |
| Sorkapocs kompatibilitás | Diszkrét 32 csatornás csatlakozóblokk, 40-tűs tömeges csatlakozóblokk (egyszeres), tartalékos 40-tűs tömeges csatlakozóblokk |
| Karbantartás | Nincs felhasználó által javítható alkatrész; kalibráció nem szükséges |
📦 Megrendelési információ
| Leírás | Modellszám |
|---|---|
| Diszkrét kimenet, 32 csatornás, 24V DC, magas oldali | SE4002S1T2B5 (diszkrét 32 csatornás csatlakozóblokkal) |
| Diszkrét kimenet, 32 csatornás, 24V DC, magas oldali | SE4002S1T2B6 (40-tűs tömeges I/O csatlakozóblokkal) |
| Diszkrét kimenet, 32 csatornás, 24V DC, magas oldali | SE4002S1T2B6 (40-tűs tömeges I/O csatlakozóblokkal, beleértve 4 x 8 csatornás DO tömeges csatlakozópanelt) |
| Tartalék diszkrét kimenet, 32 csatornás, 24V DC, magas oldali | SE4032S1T2B8 (2 x DO Plus kártya 40-tűs tömeges csatlakozóblokkal) |
| Tartalék biztosíték (250V 2A) | KJ4010X1-BC1 (20 darabos doboz) |
📝 További megjegyzések
-
Csatlakozóblokk: A diszkrét 32 csatornás csatlakozóblokk nem támogatja a lezárási hibák érzékelését. Ehhez a funkcióhoz használja a 40-tűs tömeges csatlakozóblokkot S-sorozatú tömeges csatlakozási megoldásokkal vagy P+F HIC IS zárral.
-
Vezetékezés: A csatlakozóblokk lehetővé teszi az I/O kártya eltávolítását a terepi vezetékek leválasztása nélkül.
-
Tartalék rendszer: A tartalék konfiguráció (SE4032S1T2B8) két DO Plus kártyát használ egy tartalékos 40-tűs tömeges csatlakozóblokkban; külön konfiguráció nem szükséges.
-
Rendszerintegráció: Támogatja az vezérlőmodul szintű időbélyegzést; integrálható a DeltaV DCS-sel riasztások és események kezelésére.
-
Veszélyes területen történő működés: Kövesse az I. osztály 2. rész (12P5402) és a 2. zóna (12P5404) telepítési utasításait.
