Product Description
📘 Termékáttekintés

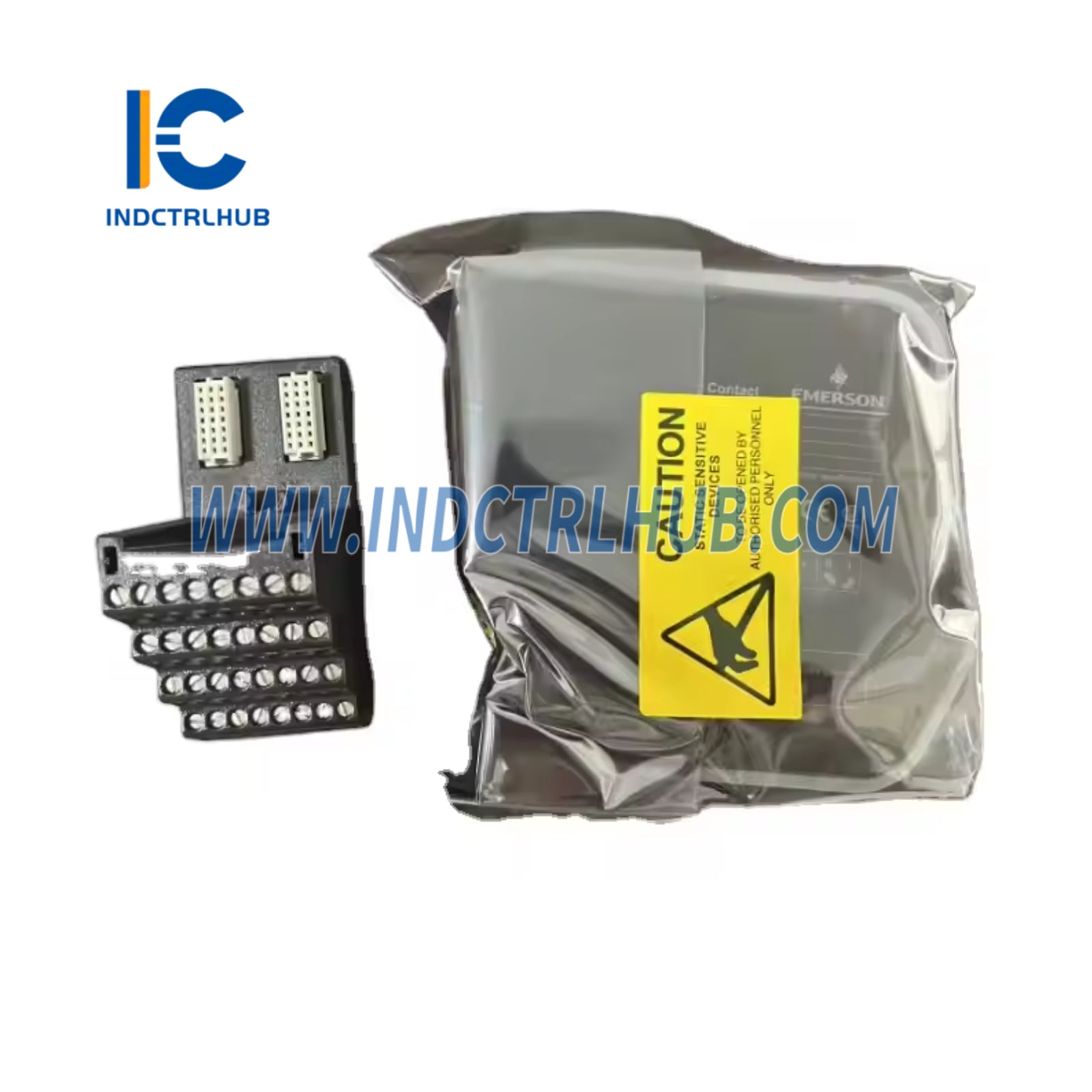

| Terep | Részletek |
|---|---|
| Gyártó | Emerson |
| Modellszám | SE4001S2T2B4 |
| Terméktípus | S-sorozatú diszkrét bemeneti kártya, 32 csatornás, 24V DC, száraz érintkező, diszkrét 32 csatornás terminálblokkal |
| Funkció | 32 diszkrét bemeneti csatornát biztosít 24V DC száraz érintkező jelhez |
| Rendszer kompatibilitás | DeltaV S-sorozatú vezérlők (SX, SQ), DeltaV v11.3.1 és újabb |
| Tartozék komponensek | Diszkrét bemeneti kártya (32 csatornás, 24V DC, száraz érintkező), diszkrét 32 csatornás terminálblokk |
⚙️ Hardver specifikációk
| Jellemző | Specifikáció |
|---|---|
| Csatornák száma | 32 |
| Bekapcsolási érzékelési szint | >2 mA |
| Kikapcsolási érzékelési szint | <0.25 mA |
| Bemeneti impedancia | 5 kΩ (megközelítőleg) |
| Nedvesítési feszültség | 24V egyenáram |
| LocalBus áram | Jellemzően 50 mA, maximum 75 mA (12V DC névleges) |
| Mezőkör tápellátás | Maximális 150 mA 24V DC-nél (+20%/-15%) |
| Elszigetelés | Minden csatorna optikailag elszigetelt a rendszertől, gyárilag 1500V DC-re tesztelve |
| Lezárási hibaészlelés | Nem elérhető Diszkrét 32-csatornás terminálblokkal; 40-tűs tömeges terminálblokk szükséges S-sorozatú tömeges csatlakozó megoldásokkal vagy P+F HIC IS zárral |
| Bemeneti/kimeneti kártya kulcsolás | B3 |
🔌 Kommunikáció és konfiguráció
| Jellemző | Specifikáció |
|---|---|
| Konfigurálható csatornatípusok | - Diszkrét bemenet: száraz érintkező vagy diszkrét állapotú érzékelő változás <2 Hz - Impulzusszám: impulzus sorozat <120 Hz |
| Konfiguráció | DeltaV vezérlő automatikusan érzékeli; DeltaV Explorer segítségével konfigurálható |
| Kommunikáció | Kapcsolódik a DeltaV DCS-hez vezérlés és diagnosztika céljából |
🔁 Redundancia jellemzők
| Jellemző | Részletek |
|---|---|
| Redundancia opció | Elérhető redundáns párosként (SE4031S2T2B7 modell, tartalmaz 2 DI Plus kártyát 40-tűs tömeges csatlakozóval) |
| Redundancia beállítása | A DeltaV rendszer automatikusan érzékeli; redundáns 40 tűs tömeges terminálblokk szükséges |
| Átkapcsolási kiváltók | Hardverhiba, kommunikációs hiba, terepi vezetékhiba, kézi kapcsolás a Diagnostics Explorer-en keresztül |
| Átkapcsolási idő | Az I/O busz két vizsgálata között; a make-before-break érintkezők biztosítják a folyamat folytonosságát |
| Tartalék működés | A tartalék kártyát a vezérlő vizsgálja; az állapot és egészség a Diagnostics Explorer-en keresztül jelentett |
| Értesítés | A hardver figyelmeztetések integritási hibákat jelentenek; az átkapcsolási események az Esemény Krónikában kerülnek naplózásra |
| Csere | Automatikusan üzembe helyezett tartalék kártya; áram alatt cserélhető biztonságos területeken, kövesse a veszélyes területekre vonatkozó eljárásokat |
🌡️ Környezeti specifikációk
| Paraméter | Specifikáció |
|---|---|
| Üzemi hőmérséklet | -40-től 70 °C-ig (-40-től 158 °F-ig) |
| Tárolási hőmérséklet | -40-től 85 °C-ig (-40-től 185 °F-ig) |
| Relatív páratartalom | 5-től 95%-ig, nem kondenzálódó |
| Légi szennyező anyagok | ISA-S71.04-1985 G3 osztály, konform bevonat |
| Védettségi fokozat | IP20 |
| Ütés | 10 g ½-hullám 11 ms-ig |
| Rezgés | 1 mm csúcs-csúcs (2–13,2 Hz), 0,7 g (13,2–150 Hz) |
✅ Tanúsítványok
| Szabvány | Részletek |
|---|---|
| CE | EMC - EN 61326-1 |
| FM (USA) | I. osztály, 2. osztály, A, B, C, D csoportok, T4 |
| cFM (Kanada) | I. osztály, 2. osztály, A, B, C, D csoportok, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| Tengeri | IACS E10, ABS tervezési értékelési tanúsítvány, DNV tengeri tanúsítvány |
| Telepítési utasítások | I. osztály, 2. rész: 12P5402; 2. zóna: 12P5404 |
🛠️ Telepítés és konfiguráció
| Jellemző | Részletek |
|---|---|
| Telepítés | Bármelyik 8 széles I/O hordozóhelyre csatlakoztatható; T-DIN sínre pattintható |
| Eltávolítás/Beillesztés | Nem távolítható el/illeszthető be a rendszer feszültség alatt; a terepi áramot le kell választani; a nem szikraképző terepi áramköröket áramtalanítani kell |
| Terminálblokk kompatibilitás | Diszkrét 32 csatornás terminálblokk, 40 tűs Mass Terminal Block (egyszeres), redundáns 40 tűs Mass Terminal Block |
| Karbantartás | Nincs felhasználó által javítható alkatrész; kalibráció nem szükséges |
📦 Megrendelési információk
| Leírás | Modellszám |
|---|---|
| Diszkrét bemenet, 32 csatornás, 24V DC, száraz érintkező | SE4001S2T2B4 (diszkrét 32 csatornás csatlakozóval) |
| Diszkrét bemenet, 32 csatornás, 24V DC, száraz érintkező | SE4001S2T2B5 (40-tűs tömeges csatlakozóval) |
| Diszkrét bemenet, 32 csatornás, 24V DC, száraz érintkező | SE4001S2T2B5 (40-tűs tömeges csatlakozóval, beleértve 2 x 16 csatornás DI tömeges csatlakozó panelt) |
| Redundáns diszkrét bemenet, 32 csatornás, 24V DC, száraz érintkező | SE4031S2T2B7 (2 x DI Plus kártya 40-tűs tömeges csatlakozóval) |
| Tartalék biztosíték (250V 2A) | KJ4010X1-BC1 (20 darabos doboz) |
