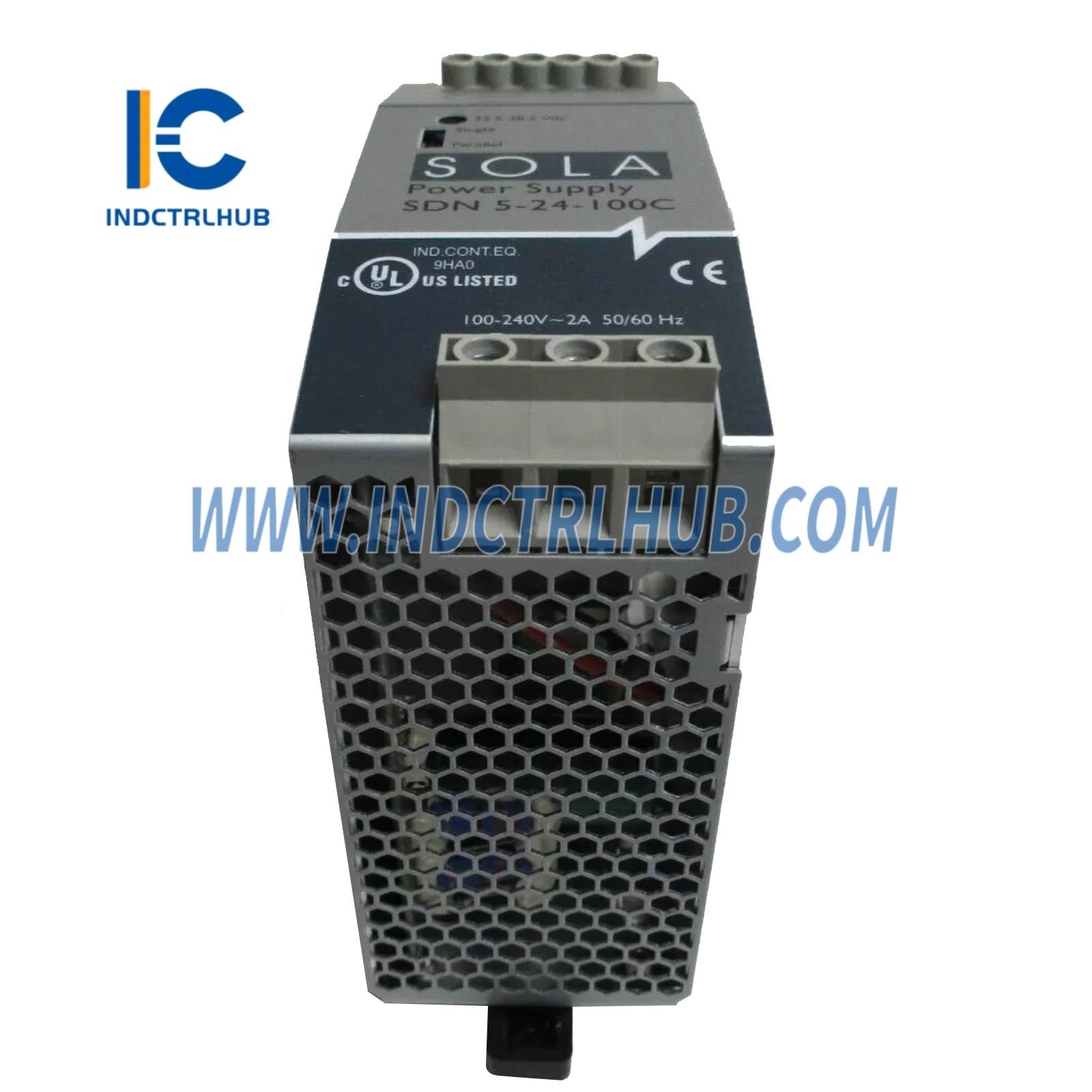

📘 Termékáttekintés
| Terep | Részletek |
|---|---|
| Gyártó | SolaHD (Emerson) |
| Modellszám | SDN 5-24-100C (opcionális "X" utótag a konform bevonatos változathoz) |
| Terméktípus | Egyszintes DIN sín tápegység |
| Alkalmazások | Ipari automatizálás, folyamatvezérlés, anyagmozgatás, veszélyes helyszínek, tengeri alkalmazások |
| Jellemzők | PowerBoost™, 3 LED diagnosztika, DC OK relé, univerzális AC/DC bemenet, párhuzamos működés, támogatja az SDN-C Redundancia Modulokat, 5 év korlátozott garancia |
| Korrózióállóság | A konform bevonatos változatok ("X" utótag) megfelelnek az ISA 71.04 Csoport A G3 Kemény Minősítésnek |
⚡ Bemeneti Műszaki Adatok
| Paraméter | Műszaki adatok |
|---|---|
| Névleges AC Feszültség (Tartomány) | 100-240 Vac (85-264 Vac) |
| Névleges DC Feszültség (Tartomány) | 100-340 Vdc (90-375 Vdc) |
| Frekvencia | 43-67 Hz |
| Névleges áram | 1,65-0,55 A (alacsony AC bemeneten, legrosszabb hatékonyság) |
| Indulóáram | <3,7 A 120 Vac-nál, <7,4 A 230 Vac-nál, 25°C-on mérve |
| Hatékonyság (Veszteségek) | >88% tipikus (14 W teljes terhelésen, névleges AC bemenet) |
| Teljesítménytényező korrekció | Aktív Teljesítménytényező Korrekció |
🔌 Kimeneti Műszaki Adatok
| Paraméter | Műszaki adatok |
|---|---|
| Névleges feszültség | 24 V (23,5-28,5 Vdc állítható) |
| Kezdeti Feszültség Beállítás | 24,5 V ± 1% |
| Tűrés | <±2% összesen (vonal, terhelés, idő és hőmérséklet változások) |
| Hullám | <100 mVpp |
| PARD (Periodikus és Véletlenszerű Eltérés) | Nem meghatározott ehhez a modellhez (általában a hullámzáshoz igazodik) |
| Névleges áram (névleges teljesítmény) | 5 A (120 W +60°C-on) |
| Párhuzamos működés | Egyedi vagy párhuzamos működés; a redundanciához SDN-C Redundancia modul szükséges |
| Bekapcsolási idő | <1 s az AC alkalmazása után teljes terhelésen |
| Tartalék idő | 20 ms (teljes terhelés, 100 Vac bemenet +25°C-on) |
| Feszültségesés ideje | <150 ms a névleges feszültség 95%-ról 10%-ra |
| Rövidzárlat elleni védelem | A kimenet közel nullára esik, automatikus helyreállítás |
| Csúcsáram | 1,5 × névleges áram (>7,5 A) több mint 4 másodpercig, tartó feszültség >20 Vdc |
| Áramkorlát | PowerBoost™ |
| Visszacsatolás elleni védelem | <35 V, nem okoz károsodást, automatikus helyreállítás |
| Túlfeszültség védelem | >30,5 de <33 Vdc, automatikus helyreállítás |
| Túlmelegedés elleni védelem | LED riasztás és kimenet leállítás, automatikus helyreállítás |
🌡️ Környezeti specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Üzemi hőmérséklet | -40-től +70°C-ig (a -40°C-on történő működéshez kérjük, lépjen kapcsolatba a műszaki támogatással) |
| Tárolási hőmérséklet | -40 és +85°C között |
| Páratartalom | 95% nem kondenzáló |
| Rezgés | DIN sín: IEC 60068-2-6; 10-500 Hz, 2 g, 10 söprés/tengely; Panel szerelés: 10-500 Hz, 1 g, 10 söprés/tengely |
| Ütés | IEC 60068-2-27; DIN sín: 15 g, 11 ms, 3 tengely; Panel szerelés: 10 g, 11 ms, 3 tengely |
| Hűtés | Konvekció |
✅ Tanúsítványok és megfelelések
| Szabvány | Részletek |
|---|---|
| UL Listázott | UL 508, CSA C22.2 No. 107.1 (Ind. Control Equipment, E61379) |
| UL elismert | UL/CSA 60950-1, UL/CSA 62368-1 (ITE, E137632) |

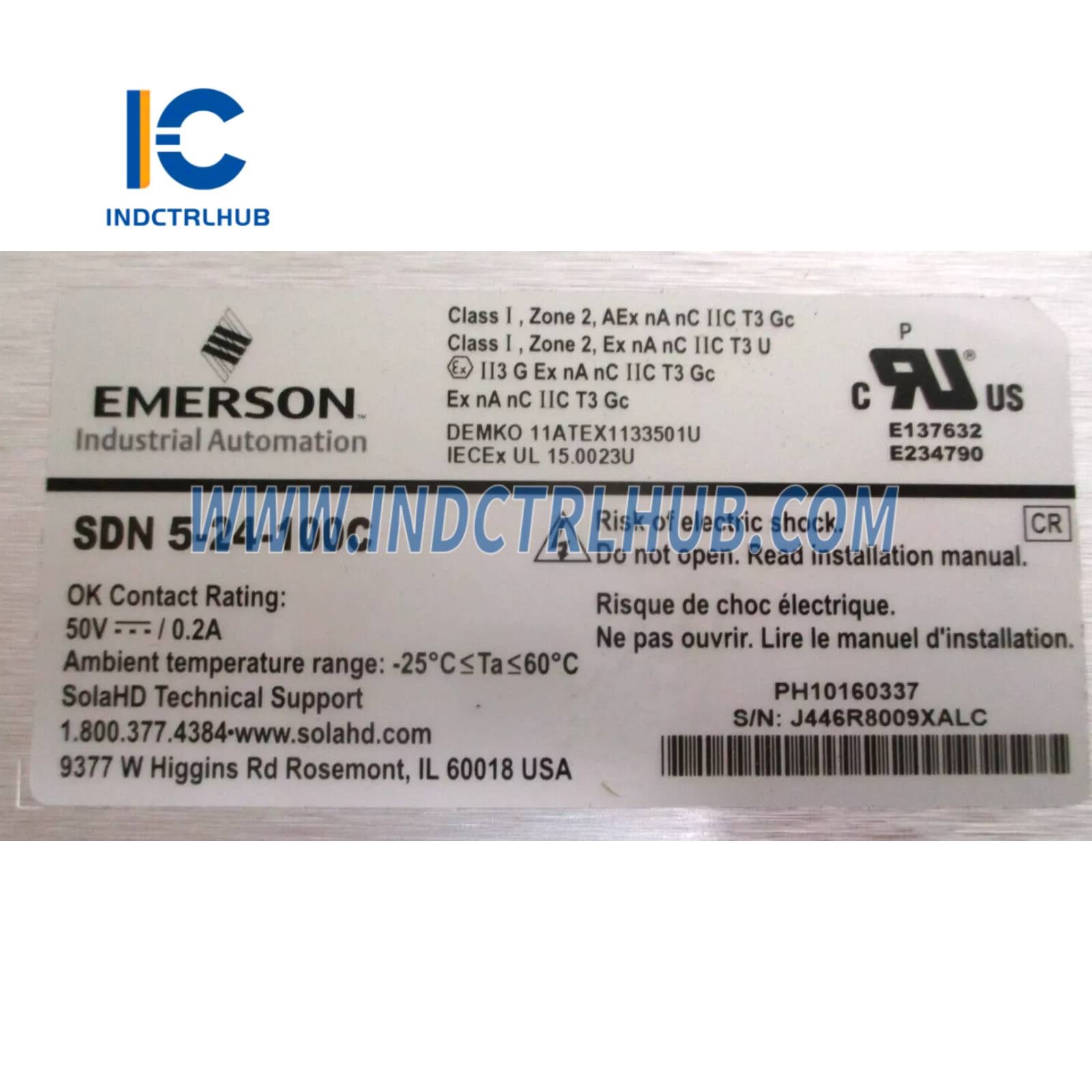

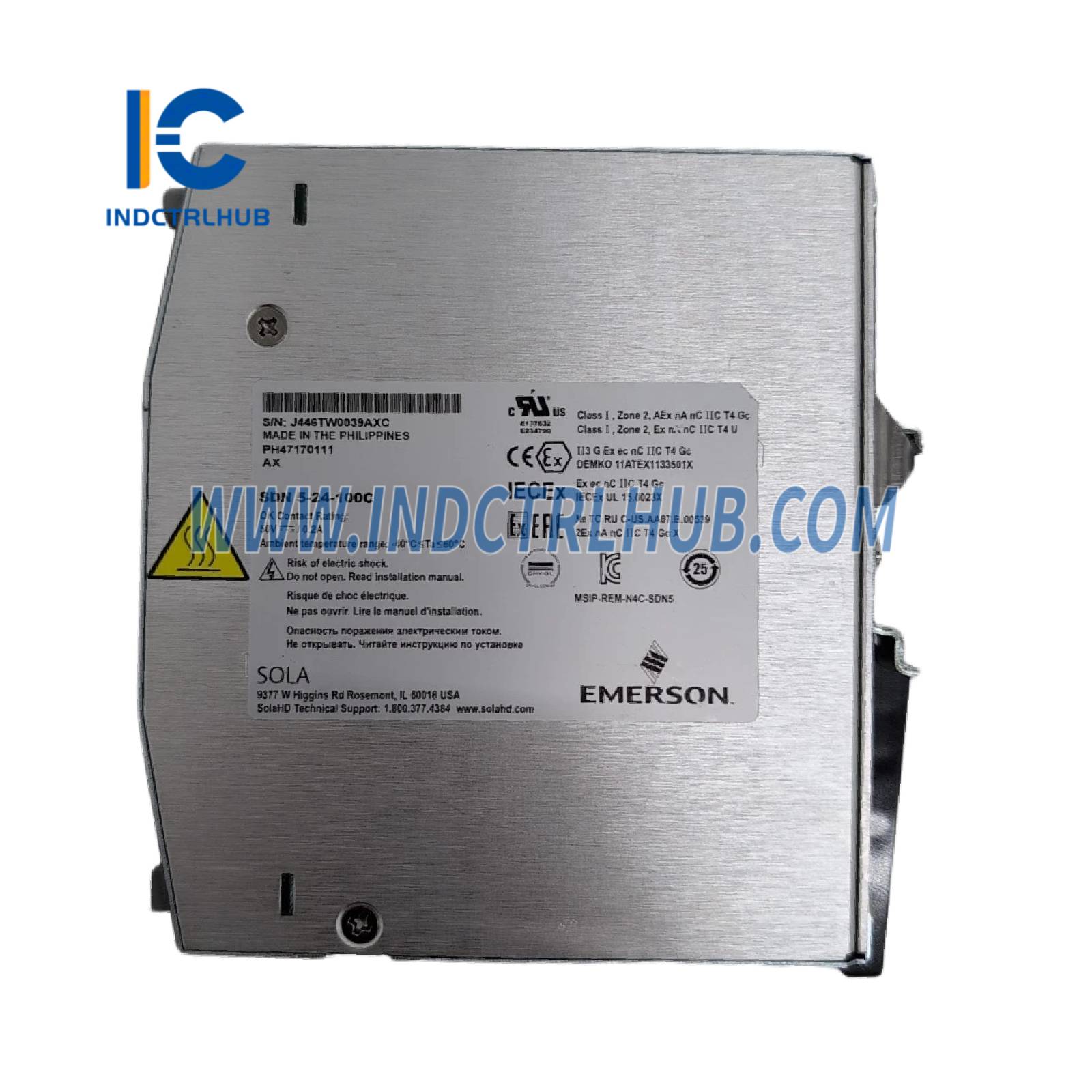

| Veszélyes Helyek | UL elismert, I. osztály, 2. rész; I. osztály, 2. zóna; T4 (E234790); UL60079-0, CSA E60079-0, UL60079-15, CSA E60079-15; I. osztály, 2. zóna, AEx ec nC IIC, Ex ec nC IIC |
| ATEX | II 3 G, Ex ec nC IIC Gc (EN IEC 60079-0, 60079-7, 60079-15) |
| IECEx | Ex ec nC IIC Gc (IEC 60079-0, 60079-7, 60079-15) |
| CE | Alacsony feszültségű irányelv, IEC/EN62368-1, IEC/EN60950-1 |
| Tengeri tanúsítványok | ABS, DNV-GL típusengedélyezett |
| Egyéb | TR CU 012/2011 (Robbanásveszélyes környezetek biztonsága), RoHS kompatibilis |
🛠️ Telepítés és szerelés
| Paraméter | Részletek |
|---|---|

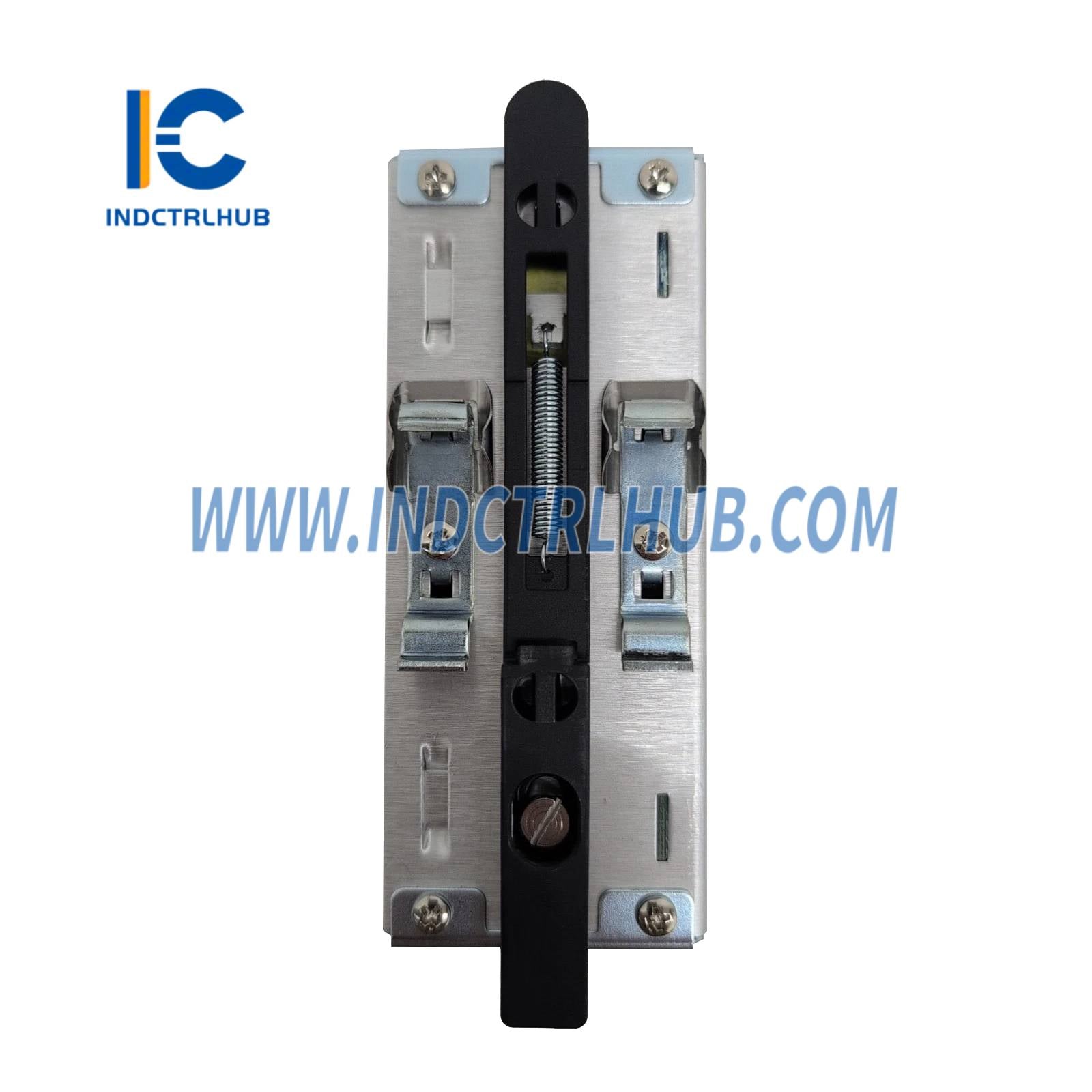

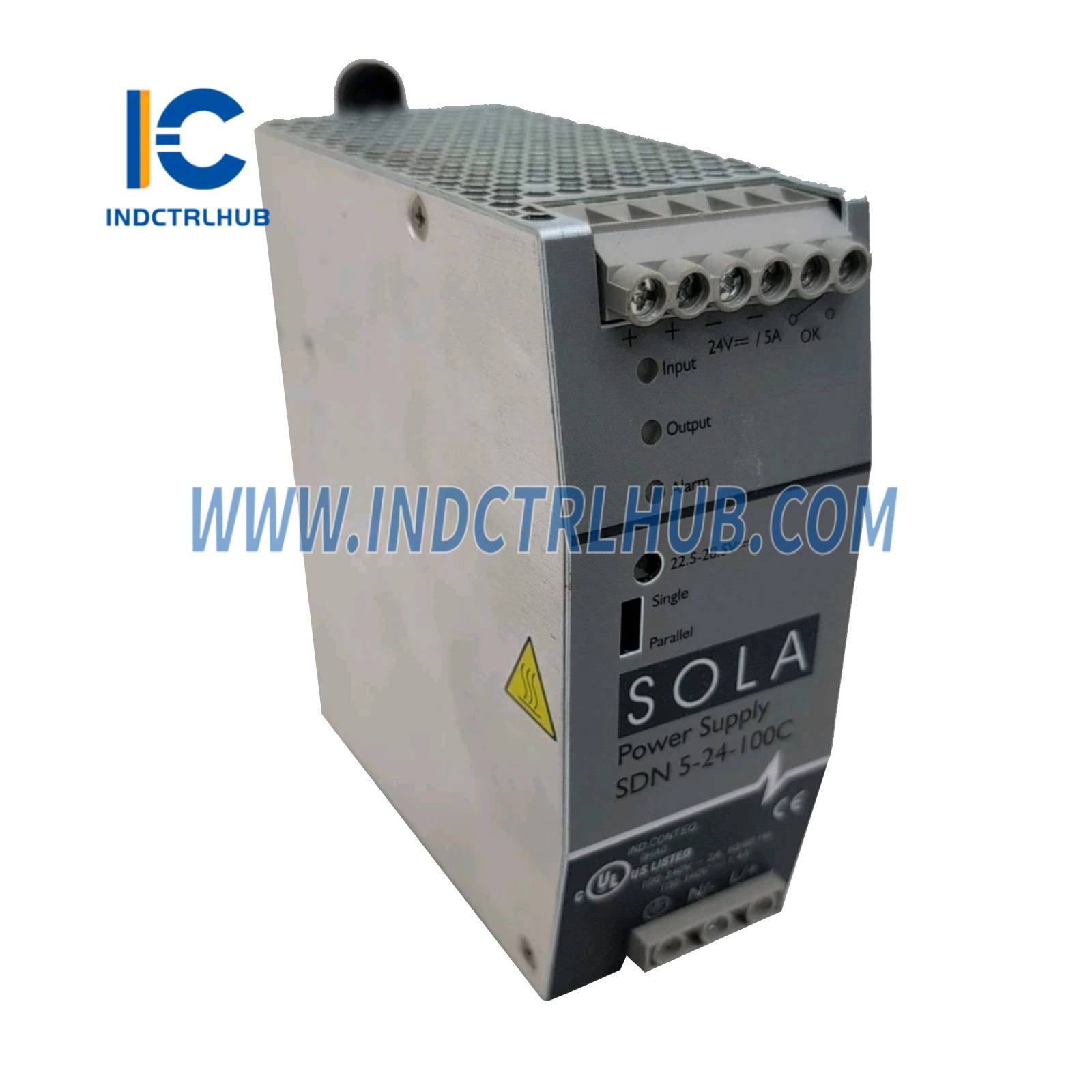

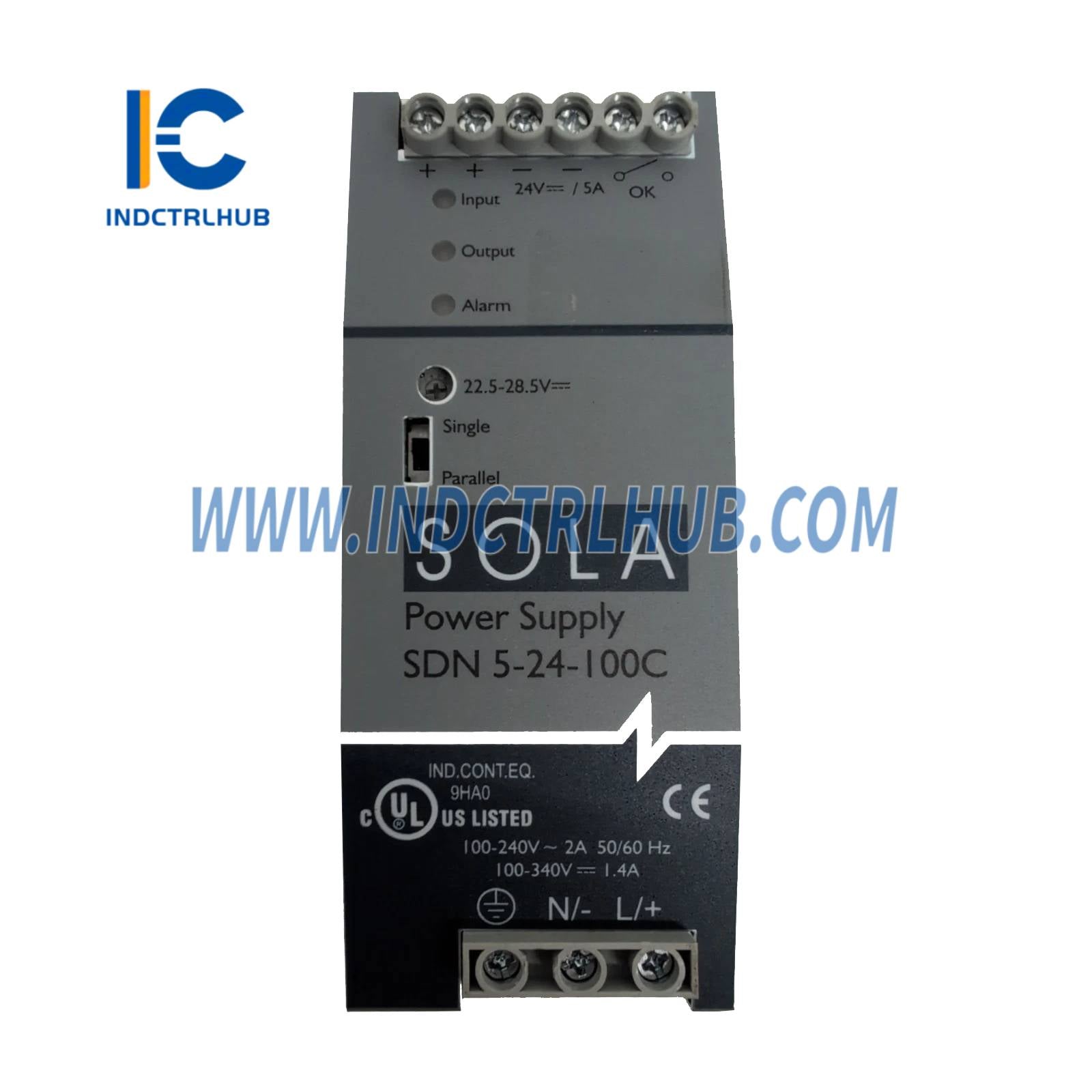

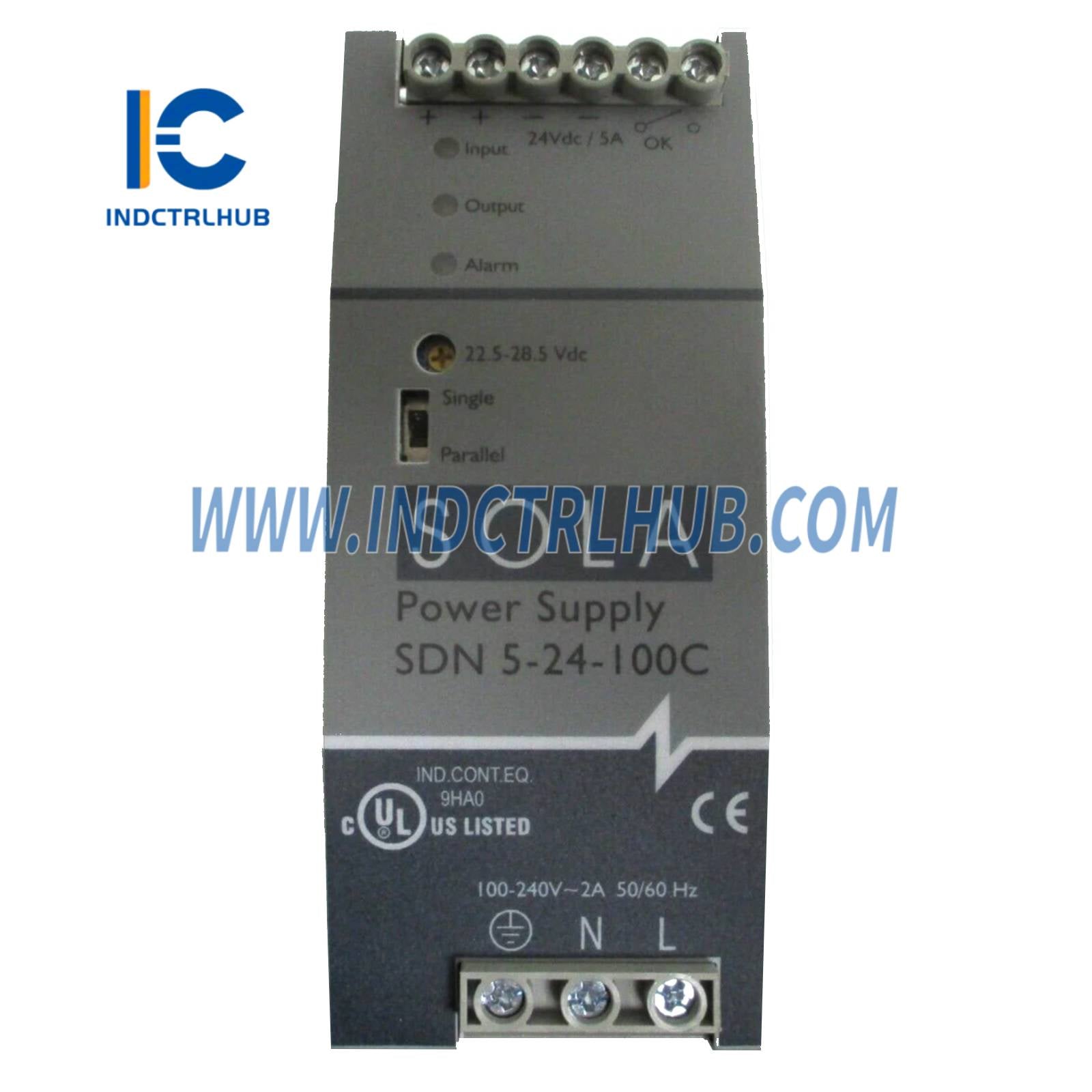

| Szerelés | DIN sín: pattintós, dönthető, lenyomható, zárható és rázással biztosítható; választható panelre szerelés SDN-PMBRK3 tartóval (2-4 mm mélységet ad hozzá) |
| Panelre szerelhető tartó | SDN-PMBRK3 (kompatibilis az SDN 5-24-100C-vel) |
| Több kimeneti csatlakozás | Kettős kimeneti terminálok a több eszköz egyszerű bekötéséhez |
| Diagnosztika | 3 LED (Bemenet, Kimenet, Riasztás) állapotjelzéssel (Normál, AC áramkimaradás, Alacsony AC bemenet, Nincs DC, Magas terhelés, Túlterhelés, Meleg, Túl meleg) |
📏 Fizikai specifikációk
| Paraméter | Műszaki adatok |
|---|---|
| Méretek (Sz x M x Mé) | 50 mm x 123 mm x 111 mm (1,97 in x 4,85 in x 4,36 in) |
| Súly | 0,55 kg (1,2 lb) |
| IP besorolás | IP20 |
