Product Description
Termék részletei

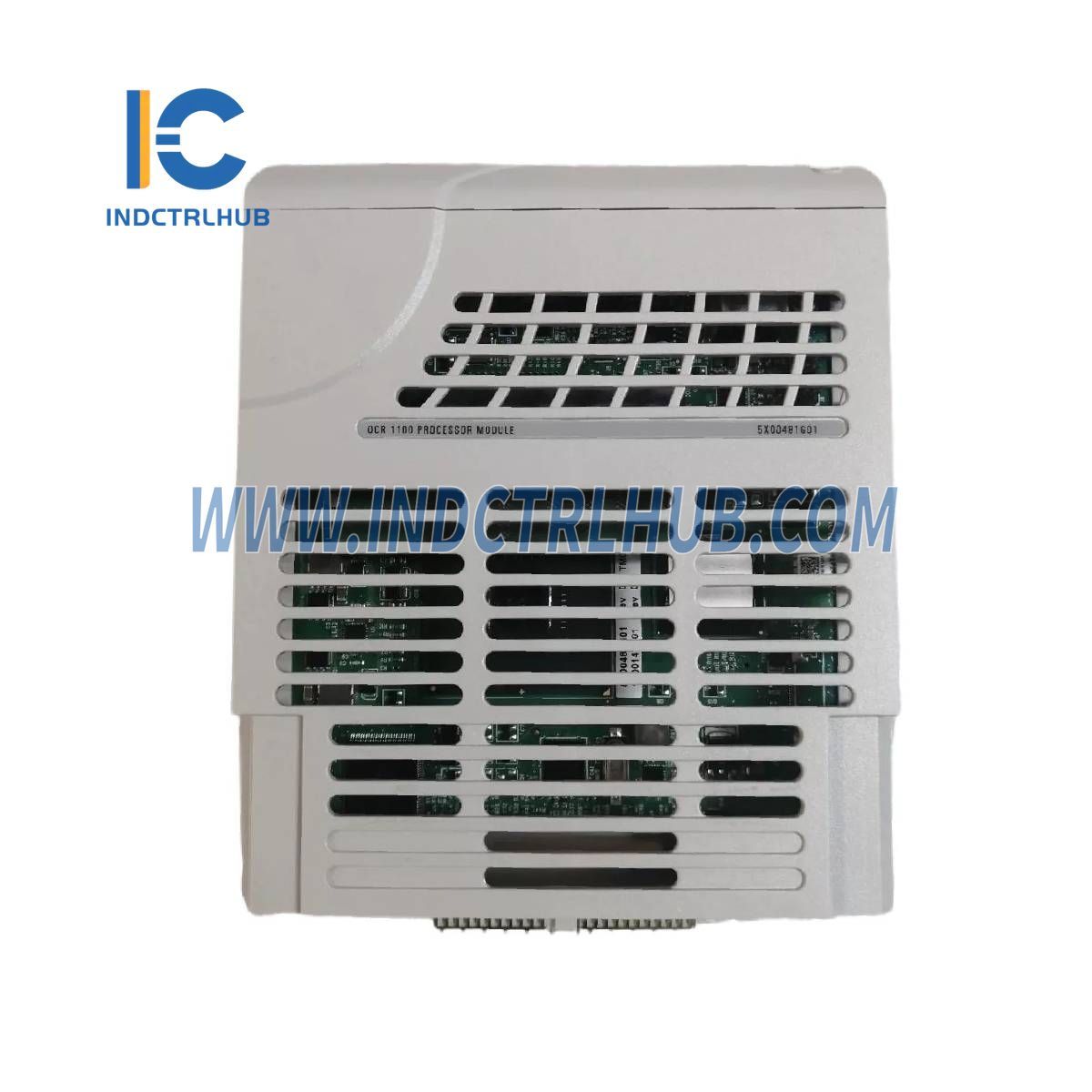

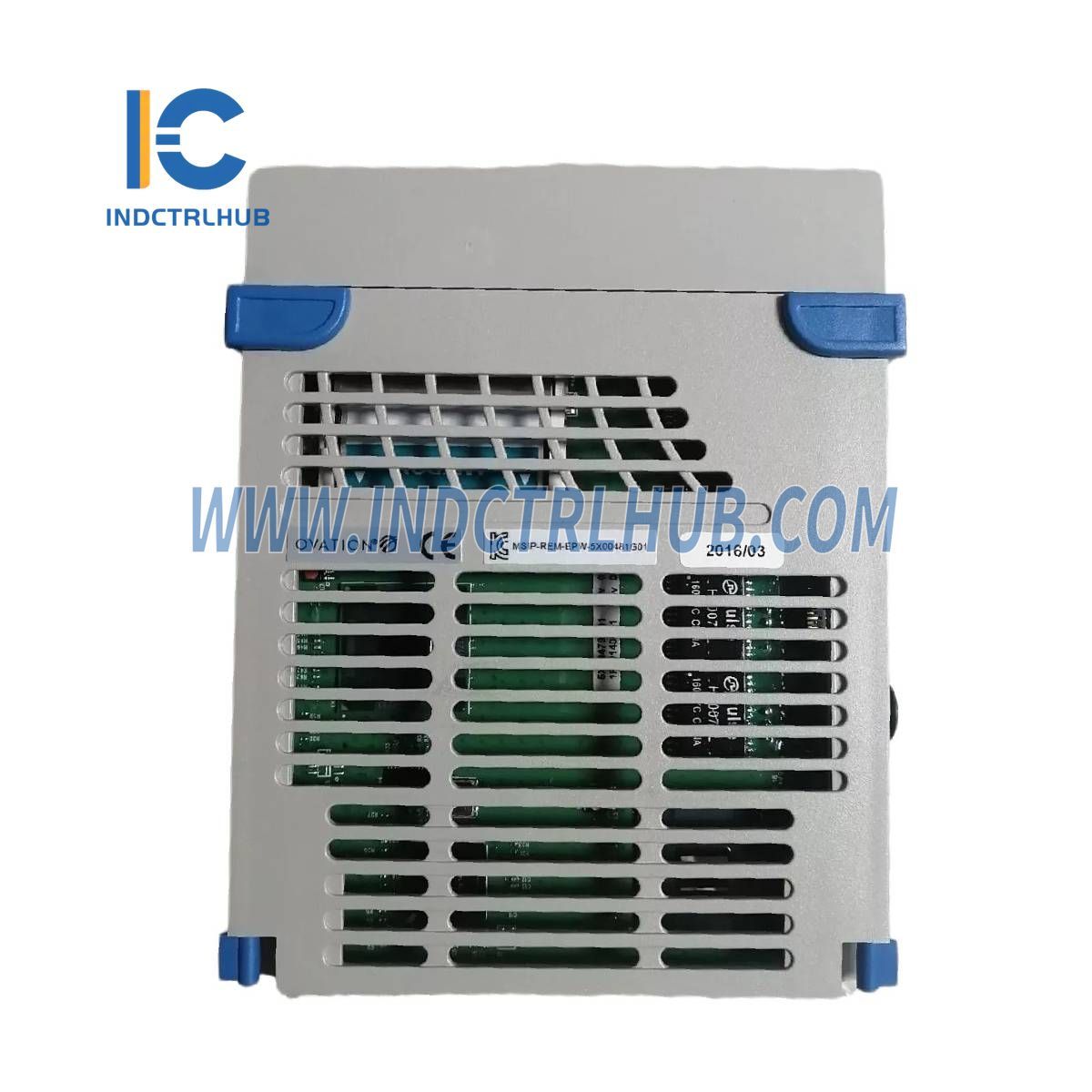

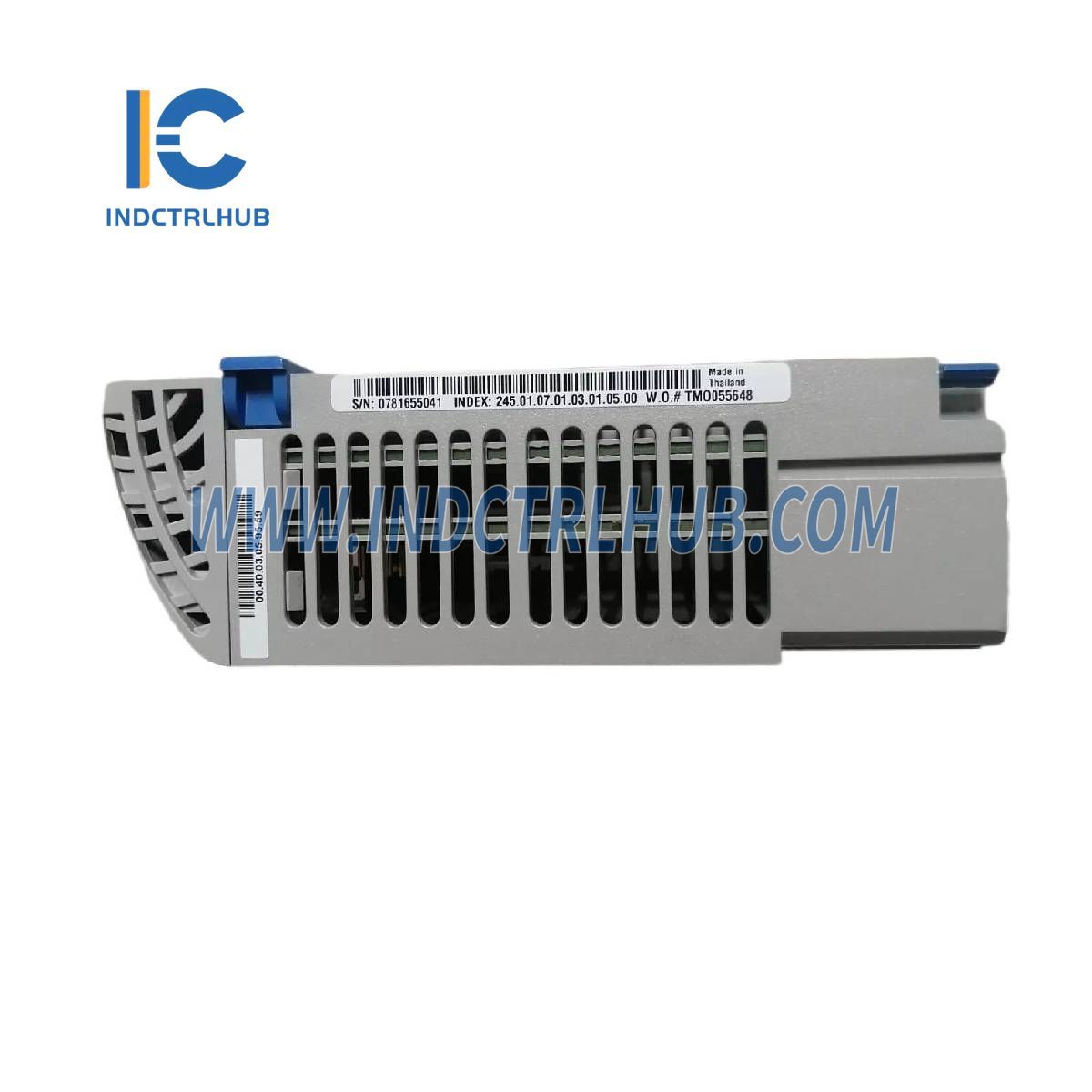

Gyártó: Emerson
Modell/alkatrész szám: OCR1100
Leírás: Ovation Controller modell
Ovation Controller OCR1100 műszaki adatok
Általános műszaki adatok
|
Tétel |
Képesség |
|---|---|
|
Busz struktúra |
CompactPCI szabvány |
|
Eredetpontok |
Legfeljebb 32 000 pont |
|
Folyamatvezérlő feladatok |
Legfeljebb 5, mindegyik különböző ciklus végrehajtási sebességgel |
|
Vezérlő feladat ciklus végrehajtási ideje |
- Ovation 3.6 és korábbi: Kettő előre definiált @ 1 mp és @ 100 ms, három felhasználó által definiált (10 ms-től 300 mp-ig 10 ms lépésekben) - Ovation 3.7: Mind az 5 feladat felhasználó által definiált (10 ms-től 300 mp-ig 10 ms lépésekben) |
|
Processzor alapfrekvencia |
1,1 GHz |
|
Memória |
1 GB Flash & 256 MB RAM |
|
NIC portok |
- 4 x 10/100 Mb Ethernet - Két lehetőség: (i) 4 x RJ45 vagy (ii) 1 x RJ45 + 3 SFP optikai |
|
Teljesítmény |
24 VDC 40W |
|
Páratartalom |
0 - 95% RH |
|
CE jelzés |
CE jelölésnek megfelelő tanúsítvány, ha CE jelölésű szekrénybe telepítik |
|
BootROM |
Csak OCR1100 |
|
Achilles 1. szintű tanúsítvány |
Igen |
I/O képességek
|
Tétel |
Képesség |
|---|---|
|
Helyi Ovation I/O |
Akár 16 független ág (áganként 8 modul, összesen 128 I/O modul) |
|
Helyi Q-Line I/O |
1 csomópont 48 Q-Line I/O kártyával |
|
Kiterjesztett Q-Line I/O |
1 további csomópont 48 Q-Line I/O kártyával |
|
Távoli csomópont interfész |
Akár 16 távoli csomópont interfész modul (mindegyik akár 64 I/O modult támogat) |
|
Távoli Ovation I/O |
Akár 8 csomópont (mindegyik akár 64 I/O modult támogat) |
|
Távoli Q-Line I/O |
Akár 8 csomópont 48 Q-Line I/O kártyával |
|
Okos eszköz képesség |
- FOUNDATION™ Fieldbus - PROFIBUS - DeviceNet - Virtuális I/O Etherneten keresztül (TCP/IP és szabványos protokollok) |
Külső hálózati kommunikáció támogatása
• Allen-Bradley PLC-k (DF-1)
• GE Mark V/VI GSM
• Modbus/TCP
• MHI turbinaszabályozás
• GE Genius I/O
• Toshiba turbinaszabályozás
Fizikai méretek és környezeti határok
|
Műszaki adatok |
Értékek |
|---|---|
|
Méret (M x Sz x M) |
79 x 24 x 24 in (2006,6 x 609,6 x 609,6 mm) |
|
Súly (teljes konfigurációval) |
426,25 lbs. (191,81 kg) 396,25 lbs. (178,31 kg) |
|
Üzemi hőmérséklet |
- 4 x RJ45 port: 0-50°C (32-122°F) - 1 x RJ45, 3 x SFP port: 0-40°C (32-104°F) - Általános: 0-60°C (32-140°F) |
|
Tárolási hőmérséklet |
-40-től 70°C-ig (-40-től 158°F-ig) |
|
Működési páratartalom |
0 - 95% RH (nem kondenzálódó) |
|
Tárolási páratartalom |
0 - 95% RH (nem kondenzálódó) |
Kapacitás
|
Konfiguráció |
Képesség |
|---|---|
|
Redundáns vezérlők |
Igen |
|
I/O modulok |
32 I/O modul |
|
Tápegységek |
2 tápegység |
|
További hely |
Tér tartalék berendezéseknek, 32 I/O modul, 2 tápegység |
