Product Description
Termékáttekintés
| Paraméter | Részletek |
|---|---|
| Terméknév | Tápegység/Szekvencer modul (PSSM) Run/Remote/Local kapcsolóval és kijelző interfésszel |

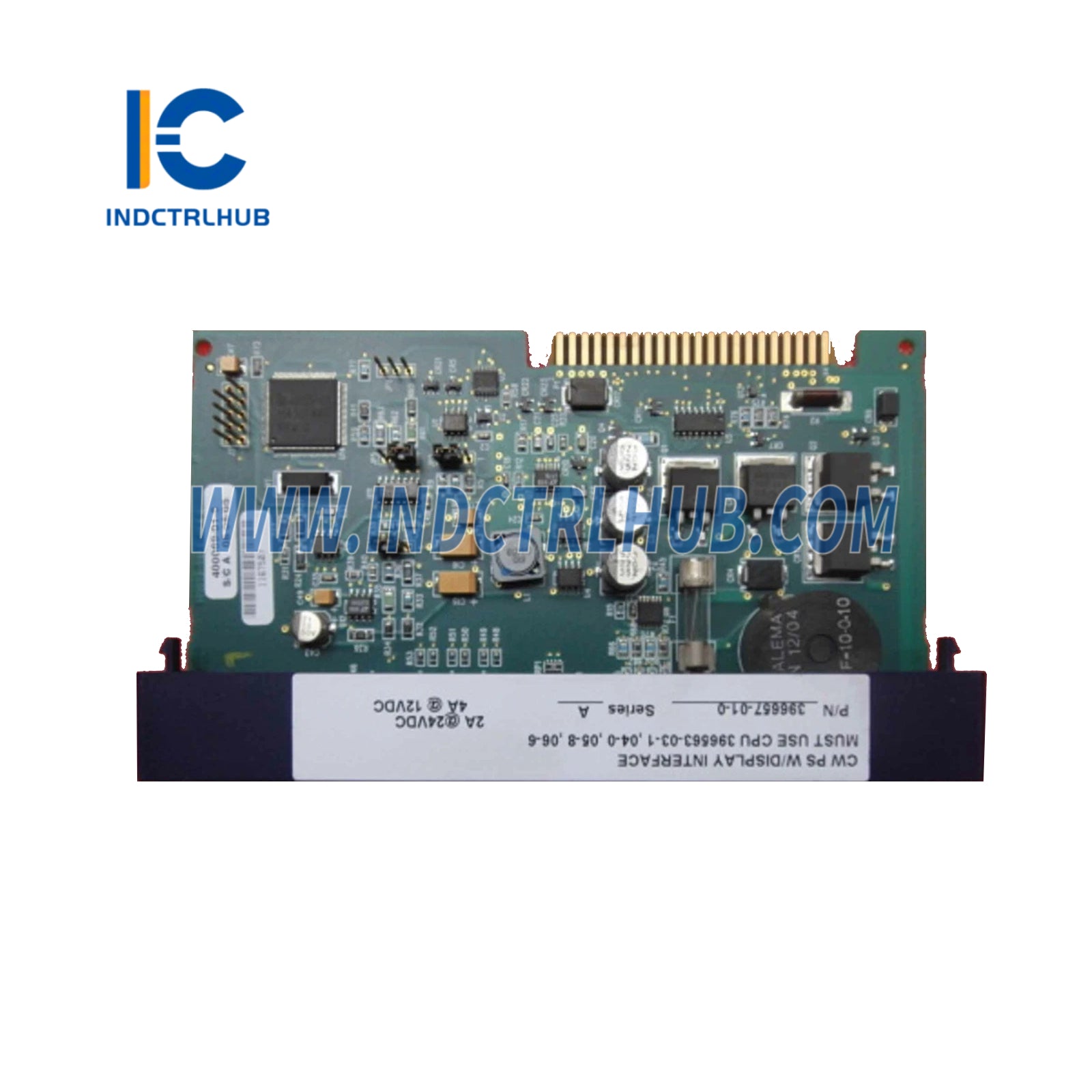

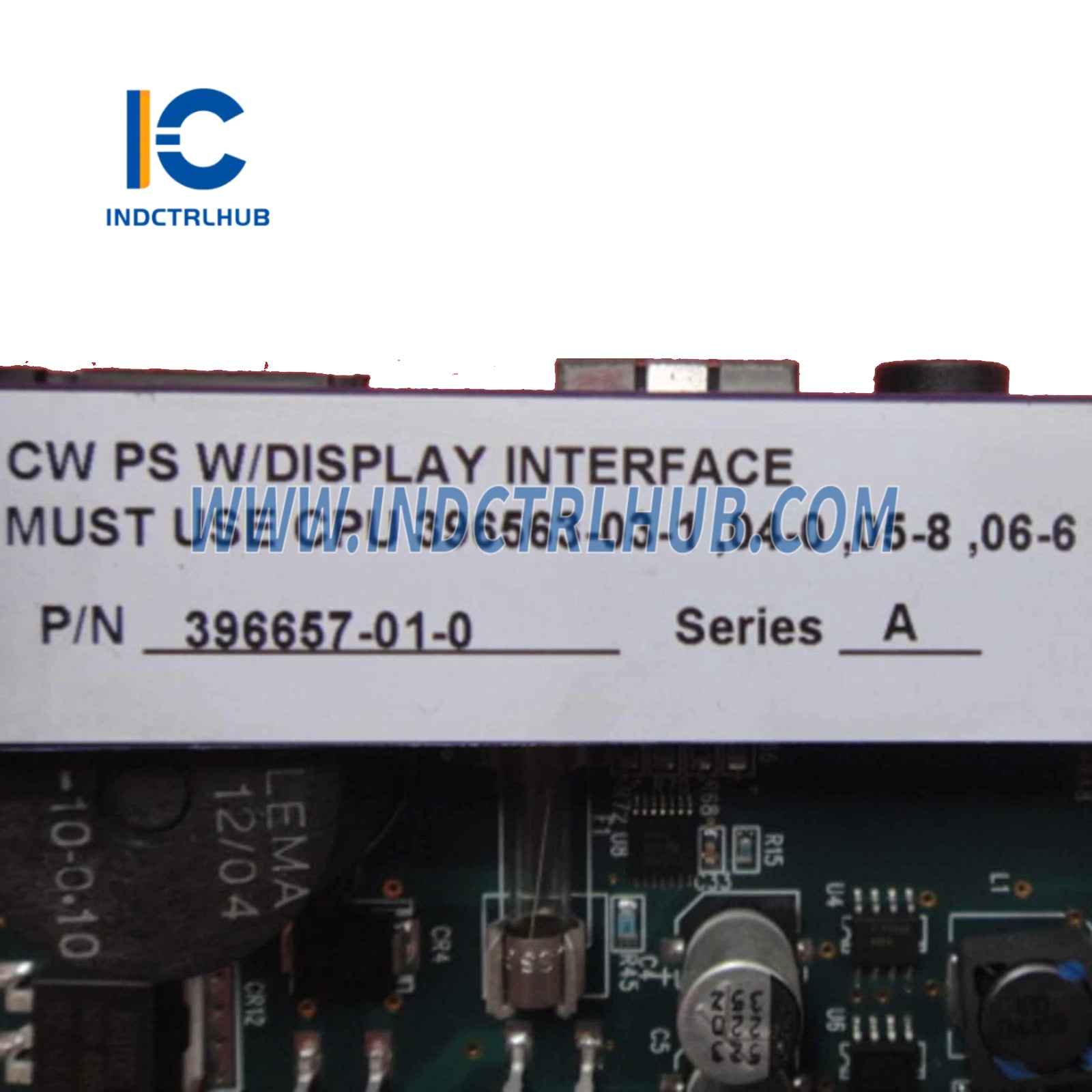

| Modellszám | 396657-01-0, A verzió és újabb |
| Kategória | ControlWave Micro - Tápegység és szekvencia |
| Funkció | Átalakítja és elosztja a tápellátást egy külső egyenáramú fő tápegységről az összes modul számára a hátlapon keresztül; tartalmaz watchdog-ot és állapotfigyelést |
| Rendszer kompatibilitás | ControlWave Micro alap ház (3-, 4- vagy 8 foglalatos hátlap); csak az 1-es foglalat |
Hardver specifikációk
| Specifikáció | Érték |
|---|---|
| Típus | Tápegység/Szekvencer modul (PSSM) |
| Bemeneti feszültségtartomány | +10,7-től +30 V egyenfeszültség (12 V névleges konfiguráció) vagy +21,7-től +30 V egyenfeszültség (24 V névleges konfiguráció) |
| Kimeneti feszültség | +3,3 V egyenfeszültség (DC-DC átalakítón keresztül) az egész egység számára; +5 V segédfeszültség alacsony teljesítményérzékeléshez és szekvencer időzítéshez |
| Teljesítményérzékelés | 1200 ms jó tápfeszültség érzékelő áramkör |
| Specifikáción kívüli érzékelés | Vin specifikáción kívüli érzékelő áramkör |
| Biztosíték | 5x20 mm lassú kioldású biztosíték F1, 3 Amper értékeléssel |
| Watchdog | Opcionális MOSFET kapcsoló csatlakozó (TB2) külső riasztó/jelző számára |
| Csatlakozók | - TB1: Csatlakozóblokk külső bemeneti táp számára - TB2: Watchdog csatlakozó külső riasztó/jelző számára - P1: 44 tűs női nem kulcsos csatlakozó a hátlaphoz |

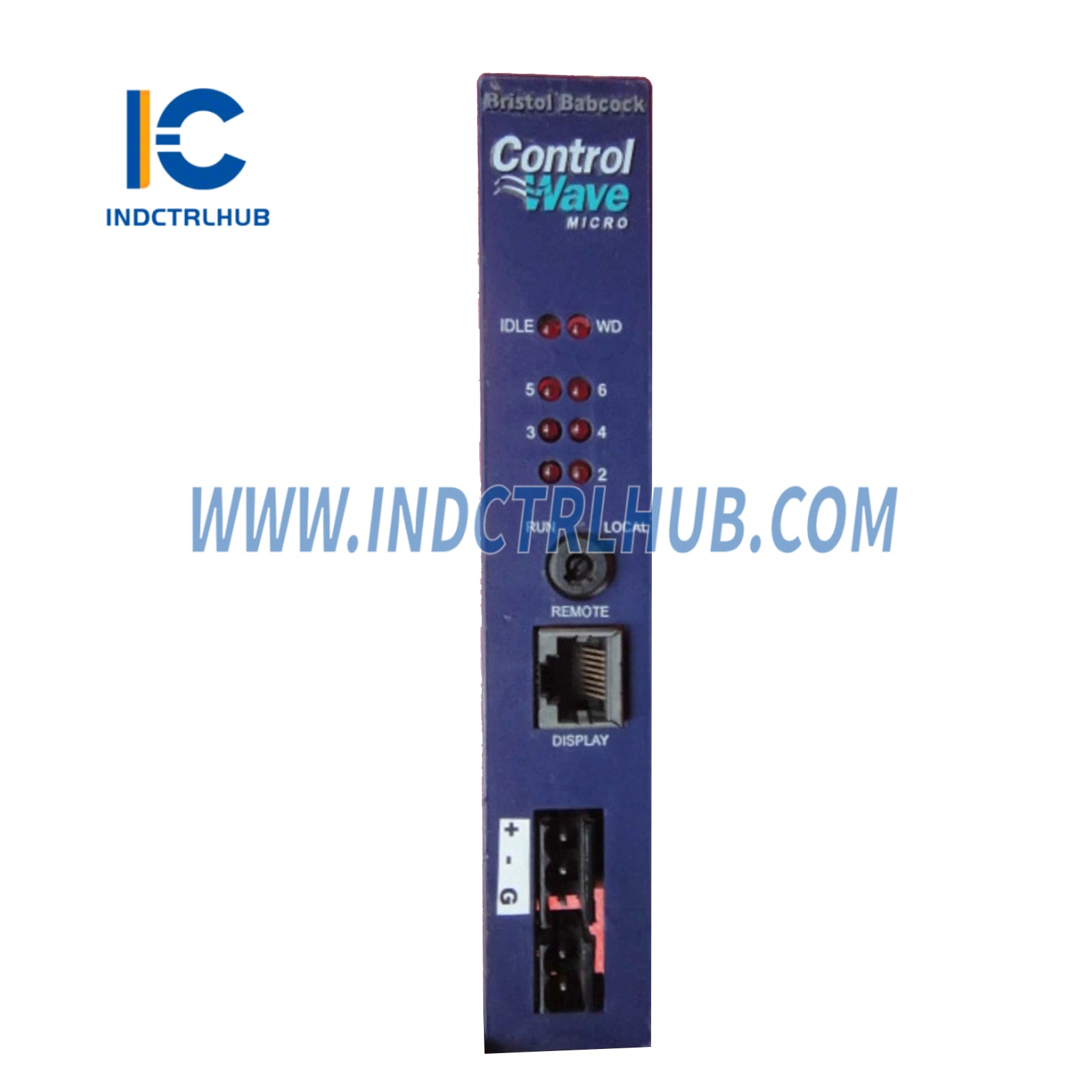

| LED jelzők | - Watchdog (WD) és Idle (IDLE) LED-ek az előlapon - Hat további LED a rendszerállapot kódokhoz |
| Ugrókapcsok | - JP2: Áramkimaradás lekapcsolási pont (1-2 12V-hoz, 2-3 24V-hoz, alapértelmezett 24V) - JP4: Tápegység lekapcsolási pont (1-2 12V-hoz, 2-3 24V-hoz, alapértelmezett 24V) - JP5: Mezőfeszültség lekapcsolási pont (1-2 12V-hoz, 2-3 24V-hoz, alapértelmezett 24V) |
| Kapcsoló | Run/Távoli/Helyi kulcsos kapcsoló az üzemmód vezérléséhez |
Környezeti Műszaki Adatok
| Paraméter | Érték |
|---|---|
| Üzemi hőmérséklet | -40-től +70 °C-ig (-40-tól +158 °F-ig) |
| Páratartalom | Tipikus ipari vezérlők számára (pl. 5-95% nem kondenzáló páratartalom) |
| Rezgés | Ipari szabványoknak megfelel |
| Veszélyes hely | I. osztály, 2. rész, A, B, C, D csoportok |
Tanúsítványok
| Szabvány | Részletek |
|---|---|
| UL tanúsítás | Nem gyújtóképes, alkalmas I. osztály, 2. rész, A, B, C, D csoportok veszélyes helyeihez |
| Vezetékezési szabványok | Megfelel az Egyesült Államokban a National Electrical Code (NFPA 70) 501-4(b) cikkének; Kanadában a Canadian Electrical Code 18-152 szakaszának |
Fizikai & Telepítés
| Paraméter | Részletek |
|---|---|
| Szerelés | Csatlakozik az alap ház hátlapjának 1. nyílásába (3-, 4- vagy 8-nyílásos) 44 tűs csatlakozóval (P1) |
| Telepítési típus | Csúsztatható modul terminálblokkokkal (TB1, TB2) a vezetékezéshez; először a háznak fel kell szerelve és földelve lennie |
| Vezetékezés | - TB1: Csatlakozik a külső nagyáramú DC tápegységhez (+12V vagy +24V) - TB2: Opcionális watchdog csatlakozó külső riasztó/jelző számára - Földelés: #14 AWG vezeték TB1-3-tól a földelésig ajánlott |
| Méretek | Illeszkedik a szabványos ControlWave Micro alap ház nyílásába |
| Telepítési megjegyzések | - Telepítse a ház felszerelése és földelése után - Állítsa be az ugrókat (JP2, JP4, JP5) a telepítés előtt a bemeneti feszültség alapján - Alkalmas veszélyes területekre (I. osztály, 2. rész); kövesse az A melléklet utasításait |
Funkcionális jellemzők
| Jellemző |
|---|
| A külső DC tápfeszültséget (+10,7-től +30 Vdc-ig) +3,3 Vdc-re alakítja az összes modul számára a hátlapon keresztül |
| Támogatja a 12V vagy 24V névleges bemeneti konfigurációkat ugrókapcsoló beállításokkal |
| 1200 ms jó tápfeszültség érzékelést és specifikáción kívüli érzékelést biztosít a megbízható működéshez |
| Tartalmaz watchdog MOSFET kapcsolót külső riasztó/jelző számára rendszerhiba esetén |
| Run/Remote/Local kulcsos kapcsolóval rendelkezik az üzemmód vezérléséhez |
| A rendszer állapotát WD, IDLE és további hat LED jelzi; az IDLE LED a CPU szabad idejét mutatja |
| 3A lassú kioldású biztosítékkal (F1) védett a rendszer biztonsága érdekében |
| Támogatja a kijelző interfészt opcionális billentyűzet/kijelző számára |
| Alacsony energiafogyasztásra és nagy megbízhatóságra tervezve ipari automatizálásban |
| Alkalmas veszélyes helyekre (I. osztály, 2. rész) megfelelő vezetékezéssel és telepítéssel |
