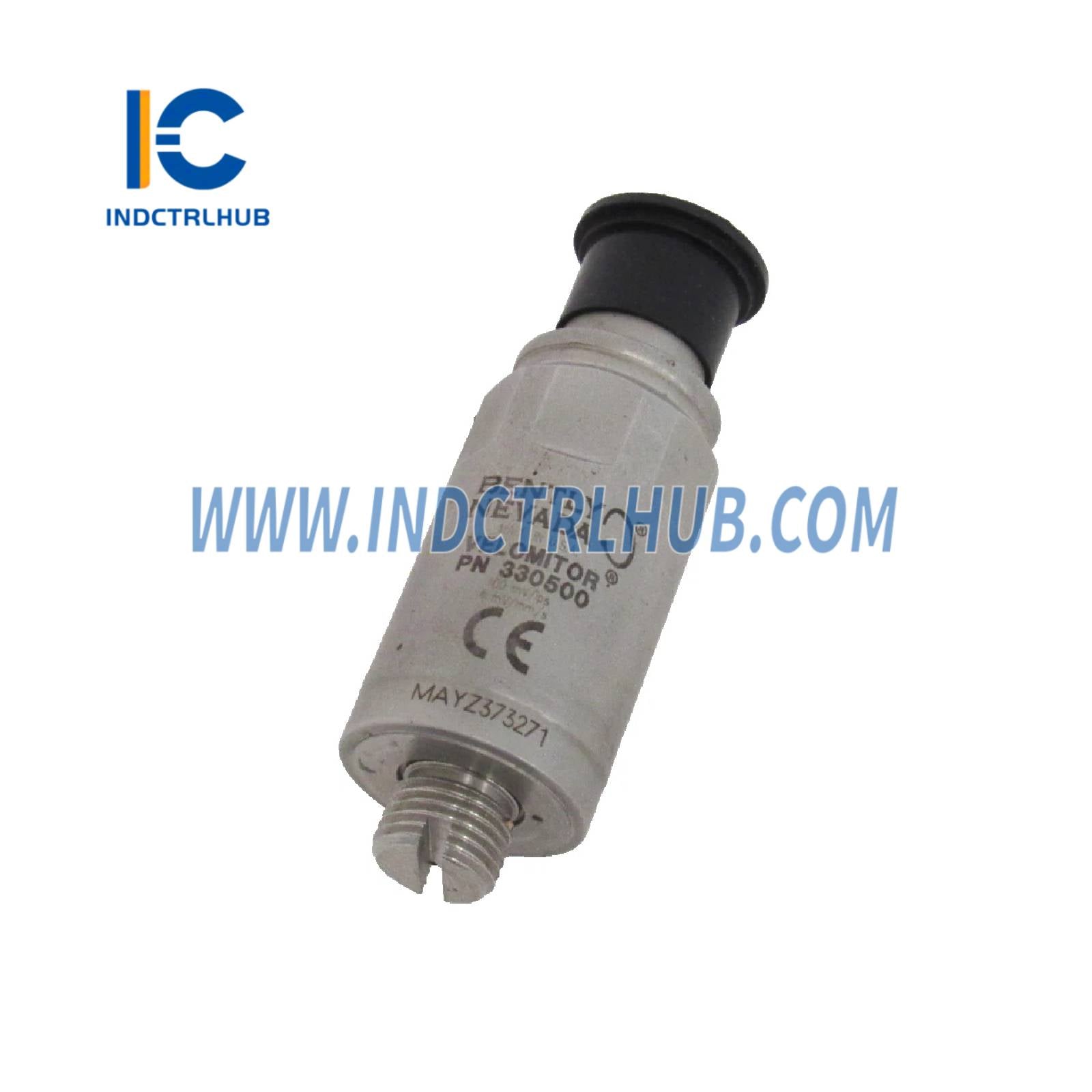

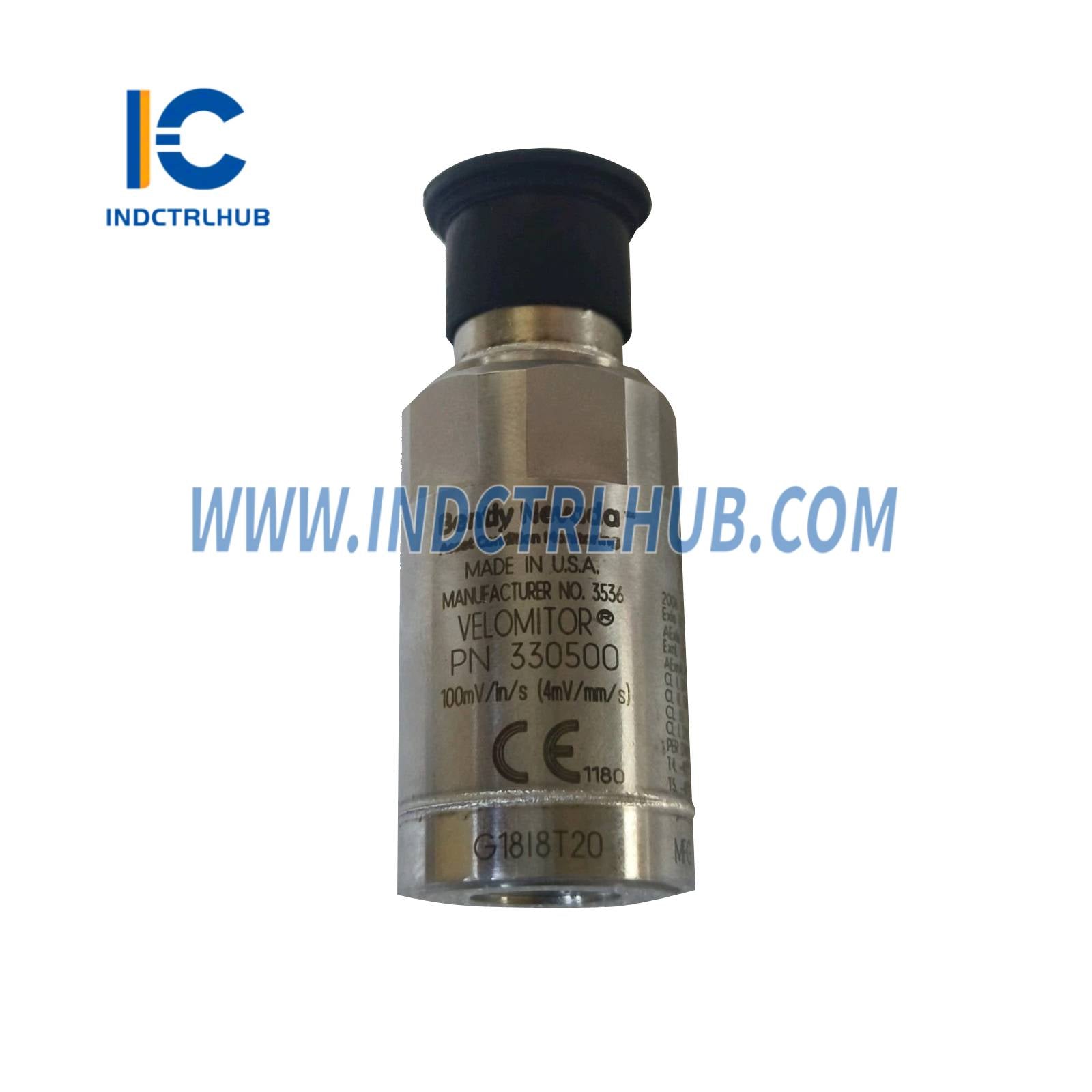

Bently Nevada 330500-A00-C04 Velomitor piezósebesség-érzékelő

Gyártó

Bently Nevada

Sorozat

3300

Modell/Cikkszám

330500-A00-C04

Modelltípus

Velomitor Piezo-velocity érzékelő

Funkció

Abszolút csapágyház, burkolat vagy szerkezeti rezgés mérését végzi piezoelektromos érzékelővel, integrált elektronikával

Érzékenység

3,94 mV/mm/s (100 mV/in/s) ±5%

Frekvenciaátvitel

4,5 Hz-től 5 kHz-ig (±3,0 dB) / 6,0 Hz-től 2,5 kHz-ig (±0,9 dB)

Hőmérséklet-érzékenység

-14% és +7,5% tipikus működési tartományban

Sebességtartomány

1270 mm/s (50 in/s) csúcs

Keresztirányú érzékenység

<5% axiális érzékenységből

Amplitúdó linearitás

±2% 152 mm/s (6 in/s) csúcsértékig

Felszerelt rezonanciafrekvencia

>12 kHz

Kimeneti előfeszültség

-12 ±3,0 VDC (A tűhöz viszonyítva)

Dinamikus kimeneti impedancia

<2400 Ω

Szélessávú zajszint

0,004 mm/s (160 μin/s) RMS (4,5 Hz-től 5 kHz-ig)

Földelés

Burkolat szigetelt

Maximális kábelhossz

305 m (1000 ft), PN: 02173006 (jelromlás nélkül)

Üzemi hőmérséklet

-55°C-tól +121°C-ig (-67°F-tól +250°F-ig)

Ütésállóság

5000 g csúcs max

Relatív páratartalom

Akár 100%, nem merítve

Alap feszültségérzékenység

0,005 in/s/µstrain

Mágneses tér érzékenység

<51 µin/s/gauss (50 gauss, 50–60 Hz esetén)

Súly

142 g (5,0 oz) tipikus

Átmérő

25,3 mm (0,995 in.)

Magasság

63,2 mm (2,49 in.)

Tok anyaga

316L rozsdamentes acél

Csatlakozó

2-tűs MIL-C-5015 hermetikusan zárt

Szerelési nyomaték

32–46 kg·cm (24–40 in-lb) max

Polarítás

A tű pozitív, amikor a ház a csatlakozó felé mozog

A – Szerelési menet adapter

00: Nincs01: 1/2-20 UNF02: M8 x 103: 1/4-28 UNF04: 1/4-20 UNC06: 5/8-18 UNF07: 3/8-16 UNC08: 1/2-13 UNC(Megjegyzés: 05 = Nem elérhető a 330500-hoz)1/4-18 NPT esetén használja a 330525 modellt

B – Ügynökségi jóváhagyás

00: Nincs01: CSA/US/C02: ATEX (EU)04: Többes (CSA, ATEX)
