Product Description

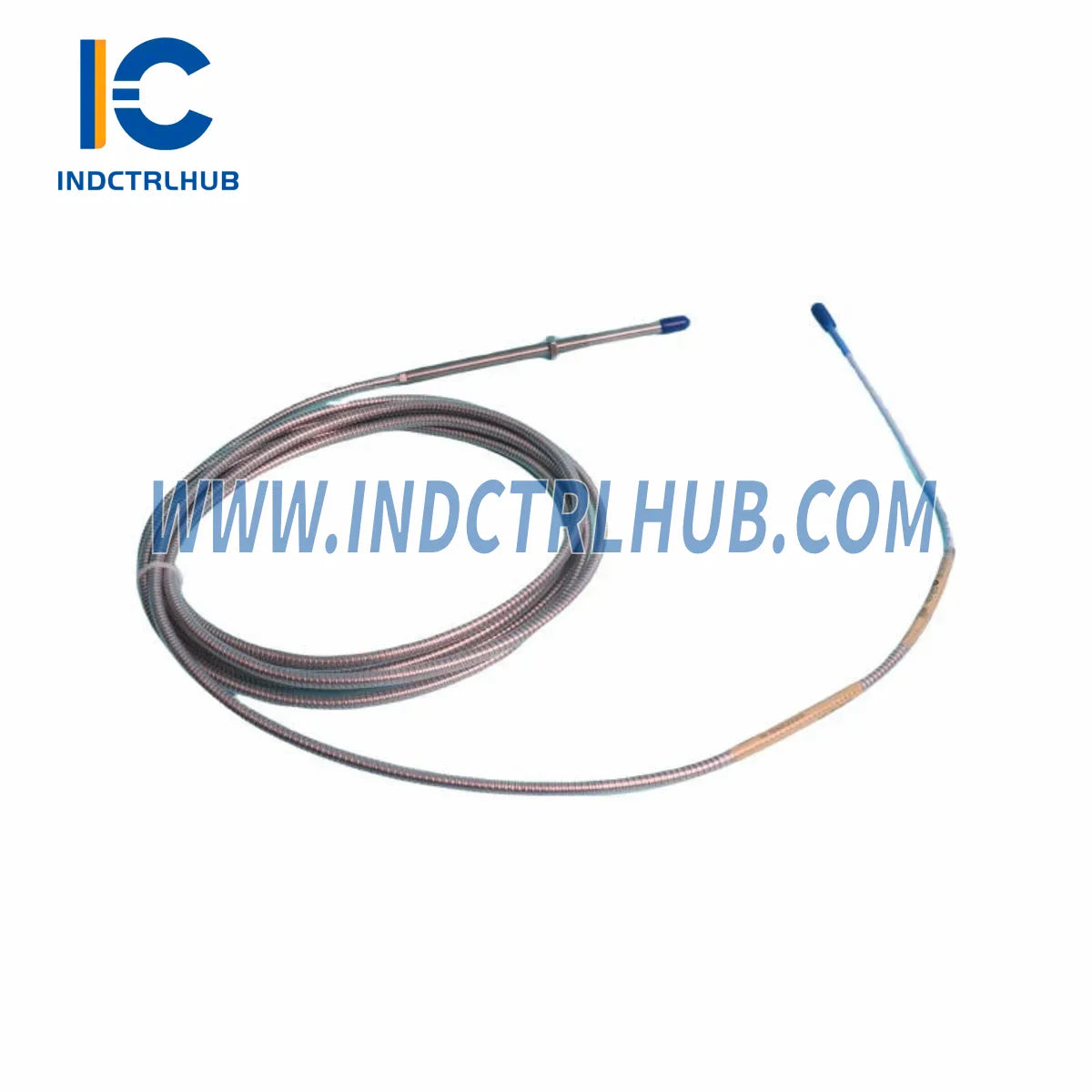

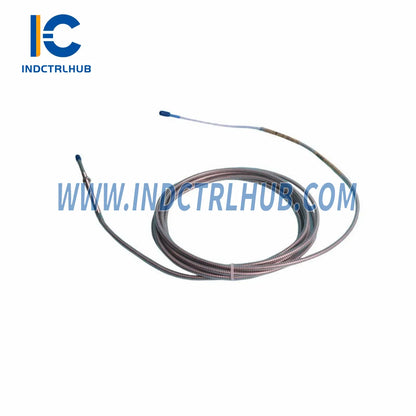

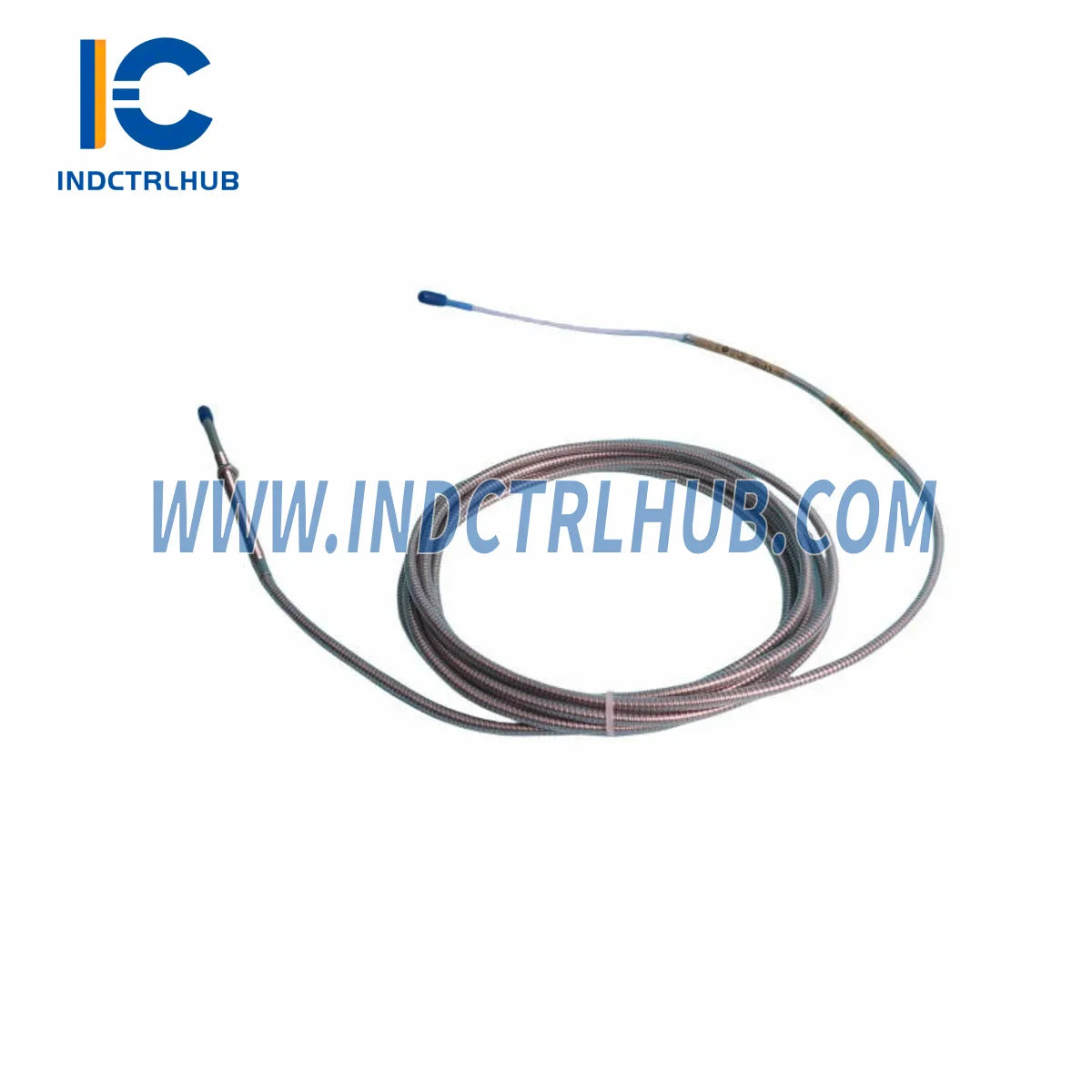

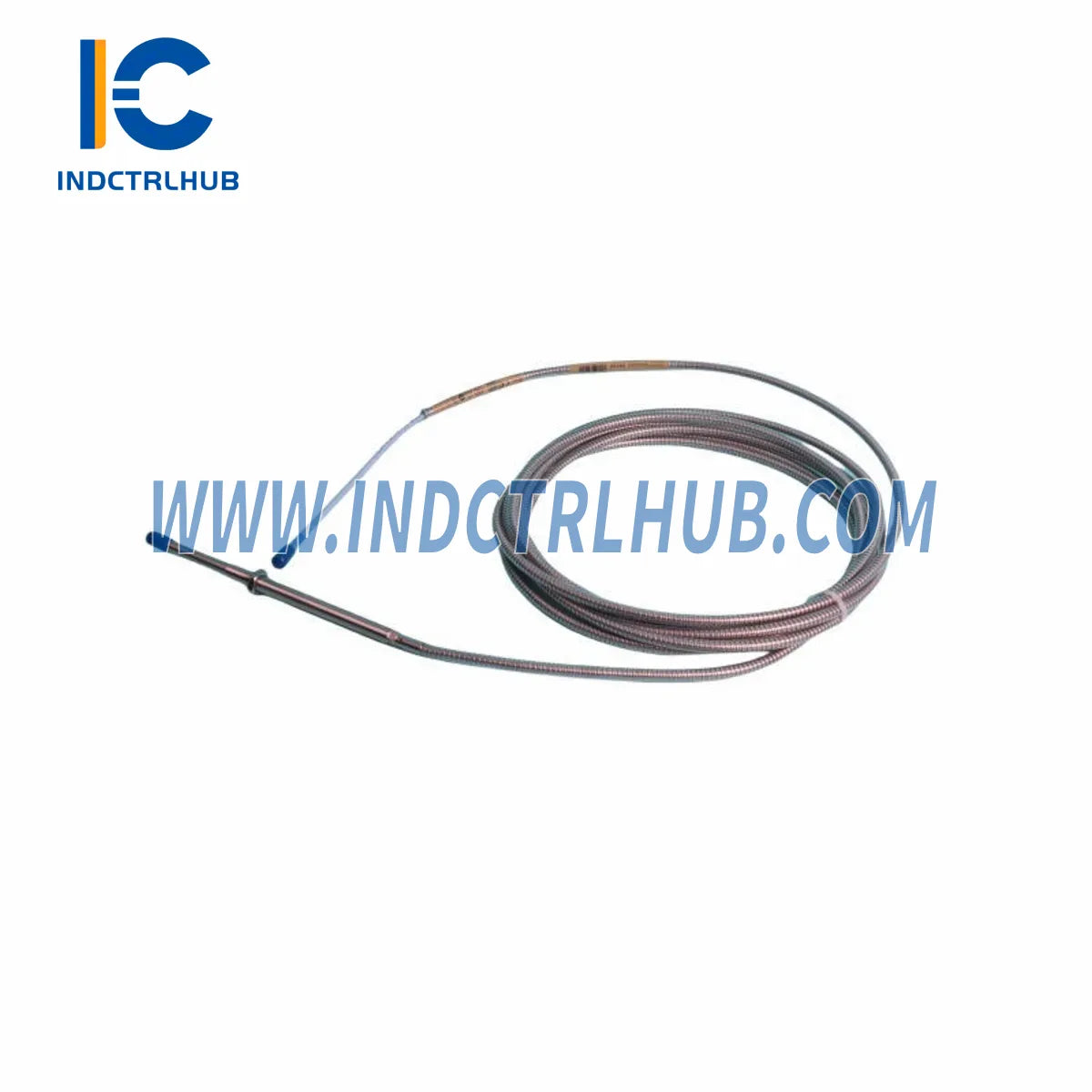

Bently Nevada 330104-01-10-10-01-00 csere- és frissítési megoldás (ipari minőségű közelségérzékelő)
A Bently Nevada 330104-01-10-10-01-00 egy nagy pontosságú örvényáramú közelségérzékelő, amely folyamatos tengelyrezgés- és pozíciófigyelésre szolgál forgó gépeknél. Mivel a régi 3300 sorozatú telepítések életciklusa a végéhez közeledik, ez az egység a végleges, közvetlen csere, amely megőrzi a meglévő vezeték infrastruktúrát, miközben modern mérési pontosságot biztosít. Turbinákhoz, kompresszorokhoz, szivattyúkhoz és sebességváltókhoz tervezték, amelyek igényes ipari környezetben működnek, a 330104-01-10-10-01-00 zökkenőmentes, hitelesített átállási lehetőséget kínál, amely a legtöbb konfigurációban nem igényel jelkalibrációt.
Akár egyetlen mérési pontot frissít, akár teljes üzemmodernizálást hajt végre, ez a transzducer közvetlenül integrálható a Bently Nevada 3300 és 3500 sorozatú monitorozó rendszerekkel, csökkentve a leállási időt és kiküszöbölve a költséges újratervezést.
Kompatibilitási összehasonlító táblázat
| Paraméter | Régi modell (3300 XL) | 330104-01-10-10-01-00 (jelenlegi) |
|---|---|---|
| Mérési tartomány | 0–200 mil (0–5 mm) | 0–200 mil (0–5 mm) |
| Kimeneti skálafaktor | 200 mV/mil | 200 mV/mil |
| Üzemi hőmérséklet | -35°C-tól +121°C-ig | -35°C-tól +121°C-ig |
| Csatlakozó típus | 3-tűs MIL-C-5015 | 3-tűs MIL-C-5015 (közvetlen csere) |
| Kábel kompatibilitás | 3300 sorozat páncélozott kábel | 3300 sorozat páncélozott kábel (meglévő újrahasználata) |
| Monitor kompatibilitás | 3300 / 3500 sorozat | 3300 / 3500 sorozat (teljesen kompatibilis) |
| Garancia | Változó (OEM) | 12 hónap – Industrial Control Hub |
Zökkenőmentes frissítési megoldások
Amikor a régi közelségérzékelőt cseréli a 330104-01-10-10-01-00, a teljes és megbízható átálláshoz azonban szükséges a környező jelfeldolgozó lánc ellenőrzése vagy frissítése. Az alábbiakban megtalálja a felújítás során értékelendő kulcsfontosságú kiegészítő alkatrészeket:
- Hosszabbító kábel (4m páncélozott): Ha a meglévő kábel szigetelése károsodott vagy a csatlakozó kopott, cserélje ki a Bently Nevada 330130-040-03-CN hosszabbító kábelre – ez egy közvetlen 3300 XL páncélozott csere, amely megőrzi a meglévő kábelcsatorna útvonalát.
- Összekötő kábel (7,5 m): Csatlakozódoboz és monitor közötti vezetékekhez ellenőrizd a jel integritását a Bently Nevada 16710-25 Összekötő kábel segítségével, amely kompatibilis a 330400/330425 gyorsulásmérő konfigurációkkal.
- Védett összekötő kábel (11 m): Hosszabb géptérben a Bently Nevada 16710-35 Védett kábel ideális, kifejezetten a 3300-as sorozatú jelek 35 lábig történő vezetéséhez.
- Védett összekötő kábel (15 m): Nagy turbina csarnokok hosszabb vezetéseihez a Bently Nevada 16710-50 Védett kábel árnyékolt, 3-vezetős védelmet nyújt az EMI zavarok ellen.
- Védett összekötő kábel (20 m): Maximális hosszúságú telepítésekhez használd a Bently Nevada 16710-66 Védett kábelt, hogy megőrizd a jel tisztaságát az egész kábelhosszon.
- Fordított rögzítésű érzékelő: Ha a csapágyházad fordított rögzítést igényel, a Bently Nevada 330907 NSv Reverse Mount Probe közvetlenül integrálható a 330104-es meghajtó elektronikával.
- Keyphasor modul: A fázisreferencia pontossága kritikus a csere utáni üzembe helyezés során. Győződj meg róla, hogy a Bently Nevada 3500/25 Enhanced Keyphasor Module firmware-je a szükséges verzión van, mielőtt újraindítod a monitorozó kört.
- Proximitor monitor (4 csatornás): Ha a 3300-as sorozatú monitorodat is kivonják a használatból, a Bently Nevada 3500/40M Proximitor Monitor közvetlenül fogadja a 330104-01-10-10-01-00 jelet, skálázási beállítás nélkül.
- Fegyverzett összekötő kábel (15 láb): Kompakt gépegységek rövid kábelhosszaihoz a Bently Nevada 16710-15 Fegyverzett kábel tiszta, alacsony profilú telepítést biztosít.
- Fegyverzett összekötő kábel (17 láb): A középtartományú gépegységekhez a legjobb választás a Bently Nevada 16710-17 Fegyverzett kábel, amely ugyanazt a 3300 sorozatú árnyékolást kínálja 17 lábas kivitelben.
Utólagos beépítési útmutató GYIK
K: Újrahasználhatom a meglévő vezetékezést a 330104-01-10-10-01-00 beszerelésekor?
V: Igen. A 330104-01-10-10-01-00 ugyanazt a 3-tűs MIL-C-5015 csatlakozót és 200 mV/mil skálafaktort használja, mint az eredeti 3300 sorozatú átalakító. A legtöbb telepítésnél a meglévő csővezetékek, elosztódobozok és terminálblokkok módosítás nélkül megtarthatók. Használat előtt ellenőrizze a kábel szigetelését repedések vagy nedvesség bejutása miatt.
K: Szükséges újrakonfigurálnom a 3500 sorozatú monitort a csere után?
V: Nem szükséges újrakonfigurálás, ha a csere átalakító megegyezik az eredeti skálafaktorral és hézagmentes feszültséggel. Telepítés után a System 1 vagy Rack Configuration Software segítségével ellenőrizze az OK relé beállítási pontját és a riasztási/veszélyküszöböket, mint a szokásos üzembe helyezési lépést.
K: Mi a helyes légrés beállítás a 330104-01-10-10-01-00 esetén?
V: Az ajánlott lineáris tartomány középső hézagja 50 mil (1,27 mm), ami körülbelül -10 VDC kimenetet eredményez. Állítsa be a fizikai hézagot nem vezető hézagmérővel, miközben a tengely áll, majd ellenőrizze a DC hézagmentes feszültséget a monitor terminálsoron az ébresztő áramkörök bekapcsolása előtt.
K: Kompatibilis a 330104-01-10-10-01-00 a 3300 XL 8 mm-es hajtóval?
V: Igen. Ez az átalakító a 3300 XL 8 mm-es hajtóelektronika használatára készült. Erősítse meg, hogy a hajtó alkatrészszáma "-01" vagy "-02" végződésű a teljes kompatibilitás érdekében. A kevert sorozatú hajtó/érzékelő kombinációk a validált párosítási mátrixon kívül nemlineáris kimenetet eredményezhetnek.
K: Hogyan ellenőrizhetem a jel integritását a telepítés után?
V: Használjon kalibrált egyenfeszültség-mérőt a monitor BNC tesztpontján, hogy megerősítse a hézfeszültséget ±0,5 VDC tartományban a céltárgyhoz képest. Forgassa lassan kézzel a tengelyt, és figyelje az AC rezgésjelet oszcilloszkópon vagy a monitor előlapi kijelzőjén, hogy meggyőződjön a tiszta, zajmentes kimenetről, mielőtt visszahelyezi a gépet üzembe.
K: Milyen fizikai helykorlátokat kell ellenőriznem a rendelés előtt?
V: A 330104-01-10-10-01-00 M10×1 menetes testtel rendelkezik. Ellenőrizze a csapágyház menetének mélységét, a szondatartó hézagát és a minimális céltárgy anyagvastagságot (ajánlott legalább a szonda átmérőjének háromszorosa). Fordított szerelés esetén győződjön meg arról, hogy a ház furatának átmérője lehetővé teszi a szondatest érintkezés nélküli elhelyezését a maximális tengelykilengés mellett.
Jótállási garancia
Minden Bently Nevada 330104-01-10-10-01-00, amelyet az Industrial Control Hub szállít, 12 hónapos jótállással rendelkezik, amely a gyártási hibákra, a specifikáción túli jelkimenet eltérésre és a csatlakozó épségének meghibásodására vonatkozik normál működési körülmények között.
A jótállás kiterjed:
- ? Gyártási hibák az anyagokban és a kivitelezésben
- ? Jelkimenet a közzétett ±1% linearitási specifikáción kívül
- ? Csatlakozó és kábelvégek épségének ellenőrzése
- ? Ingyenes műszaki támogatás a telepítés és üzembe helyezés során
- ? Hibás egység cseréje 5 munkanapon belül a hiba megerősítése után
Jótállási kizárások: Fizikai sérülés helytelen telepítés miatt, folyadékoknak az IP besoroláson túli kitettsége, vagy a megadott hőmérséklet- és feszültségtartományon kívüli működés. A jótállási igényhez szükséges az eredeti rendelési szám és a tapasztalt hiba rövid leírása.
