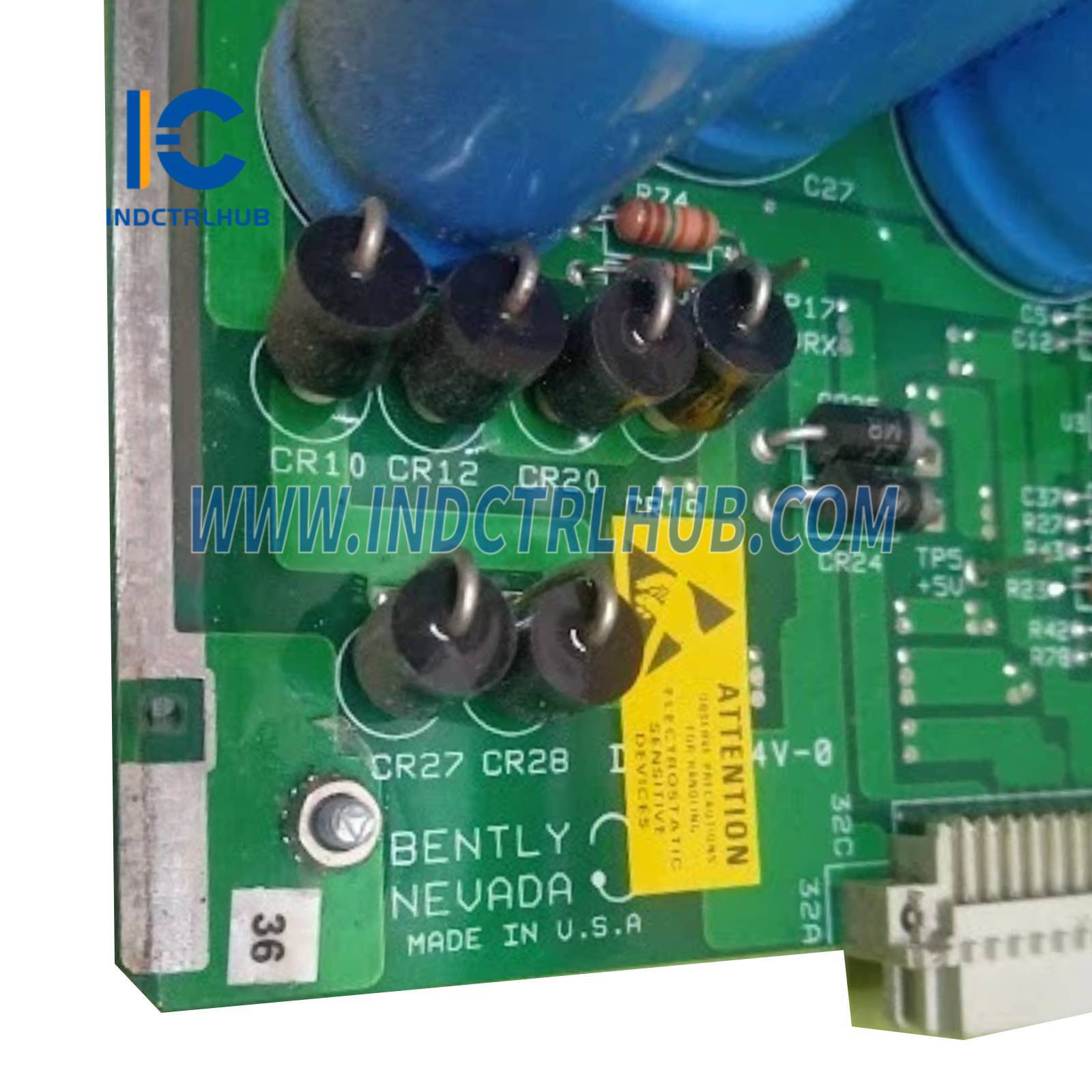

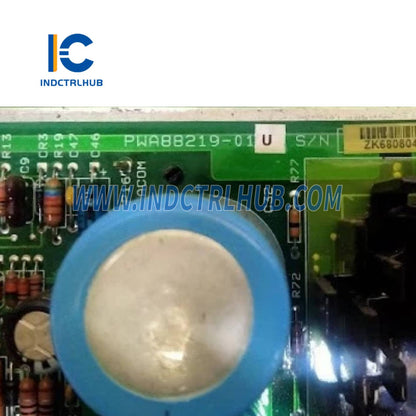

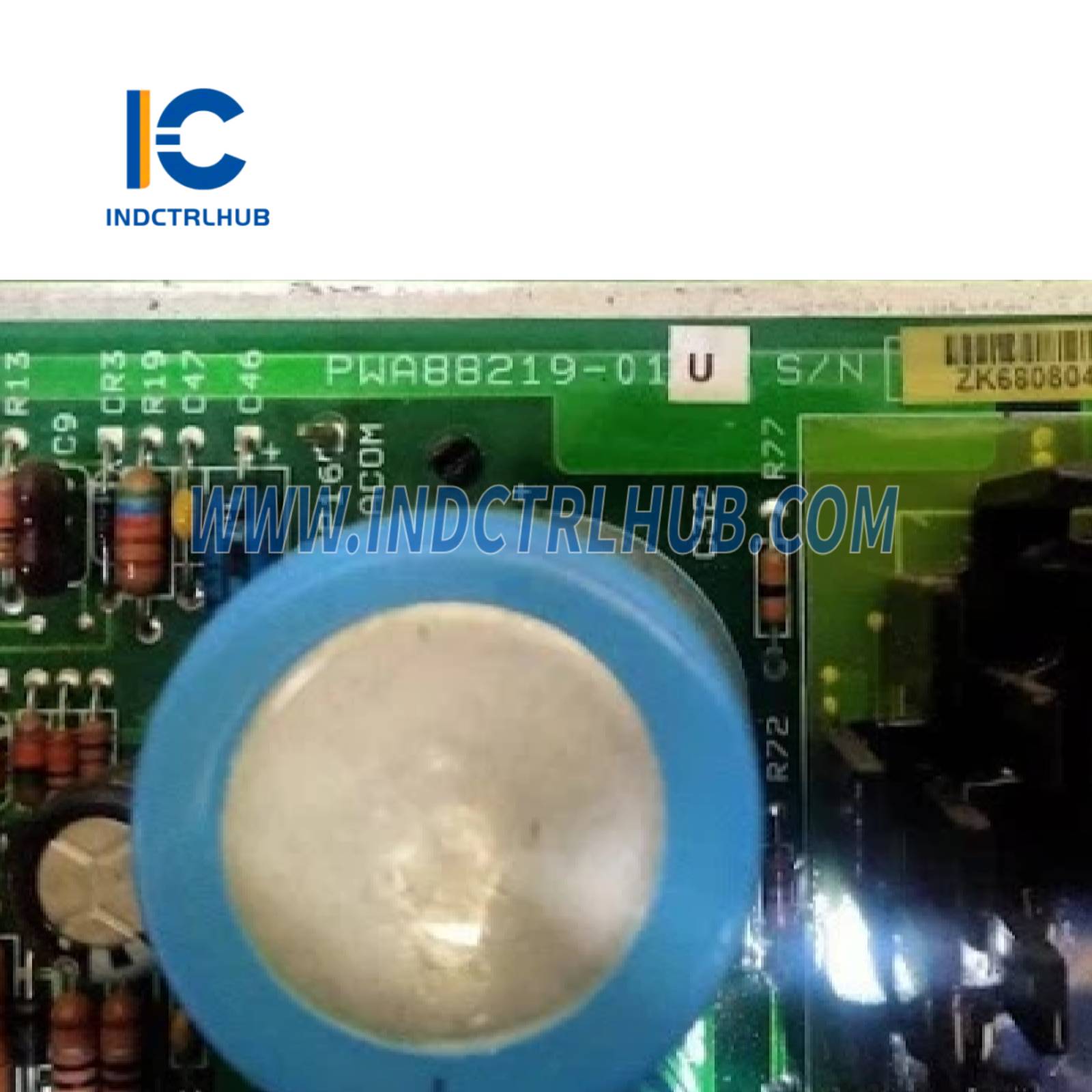

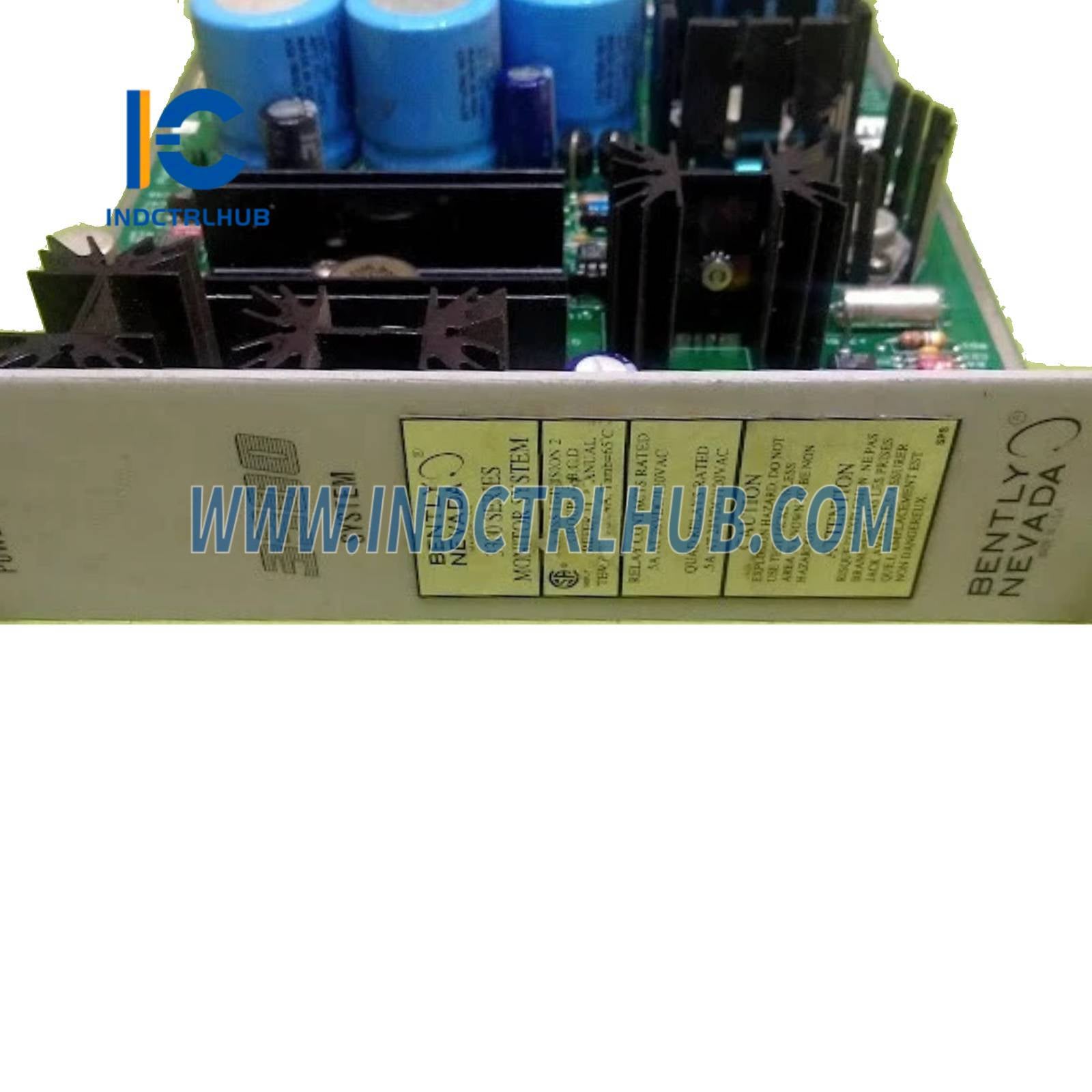

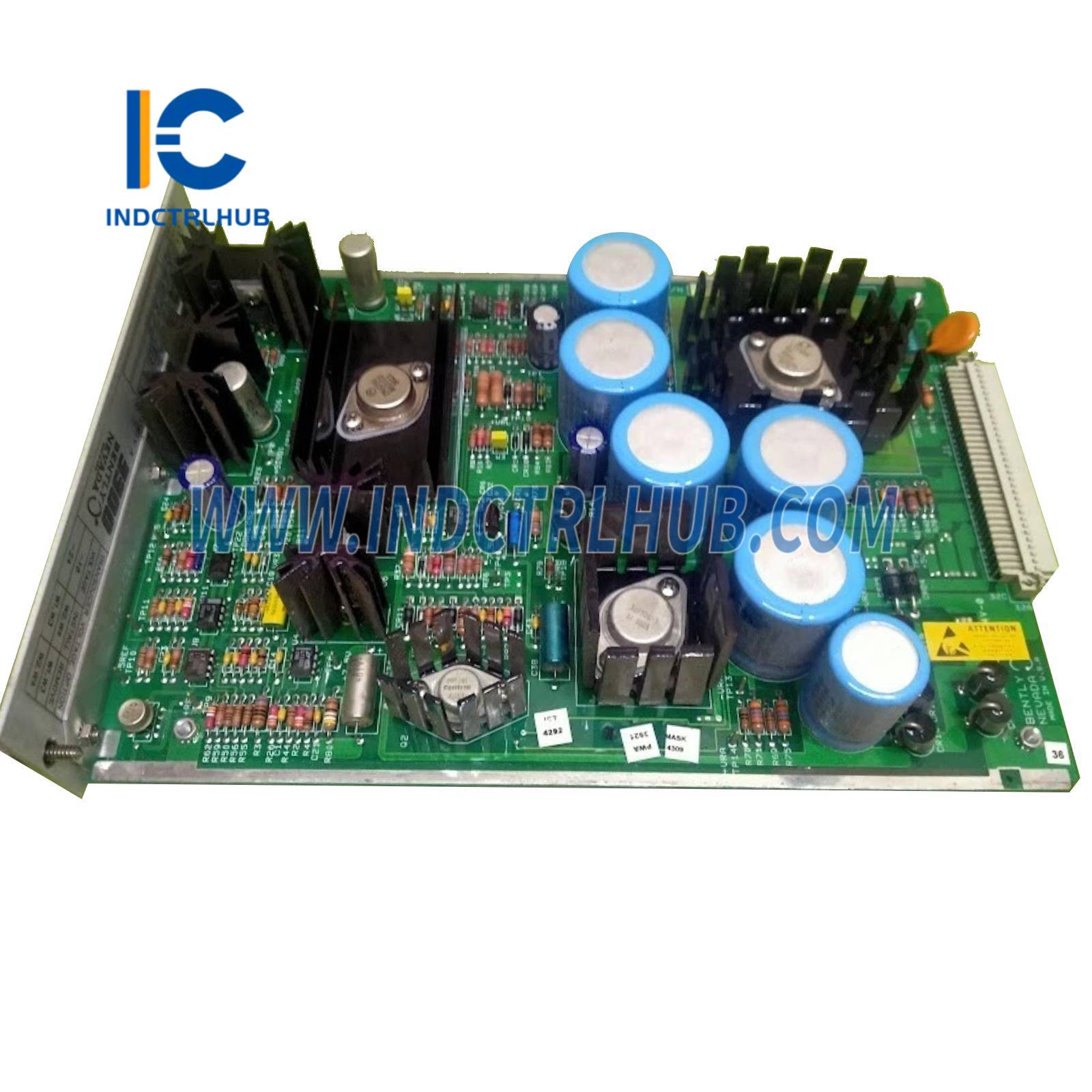

Bently Nevada 3300/12-01-22-01 Kettős Proximitor Modul

Bently Nevada 3300/12-01-22-01 Kettős Proximitor Modul

Kettős csatornás jelszabályozó modul a Bently Nevada bevált 3300-as sorozatú platformjáról. A 3300/12-01-22-01 két független közelségérzékelő jelet dolgoz fel egyszerre, redundáns megfigyelési képességet biztosítva kritikus gépvédelmi alkalmazásokhoz.

🔍 Termékazonosító

Modellszám: 3300/12-01-22-01
Konfiguráció: Kettős csatornás proximitor
Sorozat: 3300 Közelségérzékelő Rendszer
Csatornák: Két független jelpálya
Kimeneti típus: -2-től -18 VDC pufferelt (csatornánként)
Mérési tényező: 200 mV/mil (7,87 mV/μm) tipikus
Sávszélesség: DC-től 10 kHz-ig (-3 dB)
Tápegység bemenet: -24 VDC ±5%
Áramfelvétel: Maximum 50 mA (mindkét csatorna aktív)
Működési tartomány: -30°C-tól +65°C-ig (-22°F-tól +149°F-ig)
Rögzítés: DIN sín kompatibilis

🎯 Kettős csatorna előnyei

Redundancia kritikus eszközök számára: Két független mérőcsatorna ugyanazon paraméter figyelésére biztosít hibamentes védelmet – ha az egyik csatorna meghibásodik, a másik folyamatos megfigyelést tart fenn a működés megszakítása nélkül.

Költséghatékony telepítés: Két mérési pont (például X és Y radiális rezgés) figyelése egyetlen modullal, csökkentve a rack helyigényt, a kábelezés bonyolultságát és az összes rendszerköltséget a két különálló egységhez képest.

Szinkronizált mérések: Mindkét csatorna közös táp- és földhivatkozást használ, biztosítva a fázis-koherens adatgyűjtést, ami elengedhetetlen az orbitális elemzéshez, módus azonosításhoz és fejlett diagnosztikai technikákhoz.

⚙️ Műszaki képességek

✓ Független jelpályák: Minden csatorna önállóan működik elkülönített bemenetekkel
✓ Pufferelt kimenetek: Alacsony impedanciájú kimenetek több terhelést is képesek meghajtani jelromlás nélkül
✓ Beépített diagnosztika: LED jelzők mutatják a tápellátást, OK állapotot és hibákat csatornánként
✓ Átmeneti védelem: Bemeneti áramkör ellenáll az elektromos zajnak és feszültségcsúcsoknak
✓ Gyári kalibráció: Minden csatorna külön-külön kalibrált, dokumentált visszakövethetőséggel

🏗️ Alkalmazási példák

Radiális rezgésfigyelés: X-Y érzékelőpárok telepítése turbinaház csapágyaira, mindkét jel egy kettős csatornás modulba táplálva – lehetővé teszi az orbitális diagramokat, tengelyközép követést és kiegyensúlyozatlanság elemzést.

Differenciális tágulás: Rotor és ház pozíciójának egyidejű figyelése a hőmérsékleti növekedés különbségeinek kiszámításához magas hőmérsékletű turbógépekben, megakadályozva a súrlódásokat indítási és leállítási átmenetek során.

Nyomópozíció redundancia: Két nyomóérzékelő telepítése 180 fokos eltéréssel, egy kettős csatornás modulba táplálva, redundáns axiális pozíciómérést biztosítva kritikus kompresszorokon, ahol a nyomócsapágy meghibásodása katasztrofális lenne.

💡 Rendszertervezési előnyök

A kettős csatornás architektúra egyszerűsíti a panel elrendezést és csökkenti a telepítési munkát. Egyetlen tápellátás, közös föld és megosztott rögzítőelemek 40%-kal csökkentik a telepítési időt a különálló egységekhez képest. A hibakeresés is gyorsabb – egy modult kell ellenőrizni két helyett mérési problémák esetén.

Integrálható a 3500-as rack rendszerekkel, önálló trip modulokkal és DCS/PLC platformokkal a szabványos 3300 sorozatú protokollok szerint. A modul pufferelt kimenetei egyszerre több célállomást is képesek meghajtani – az egyik kimenet a védelmi rendszerhez, a másik az adatgyűjtőhöz küldhető jelveszteség nélkül.

📋 Szállítási csomag

Egy 3300/12-01-22-01 kettős proximitor modul, DIN sín rögzítő kapcsok, terminálblokk csatlakozók, kalibrációs tanúsítványok (mindkét csatornára), telepítési útmutató és kábelezési rajzok. Minden alkatrész megfelel az API 670 követelményeinek a gépvédelmi rendszerekhez.

Termék állapota: Vadonatúj, gyári zárással, teljes gyártói garanciával és műszaki támogatással.
