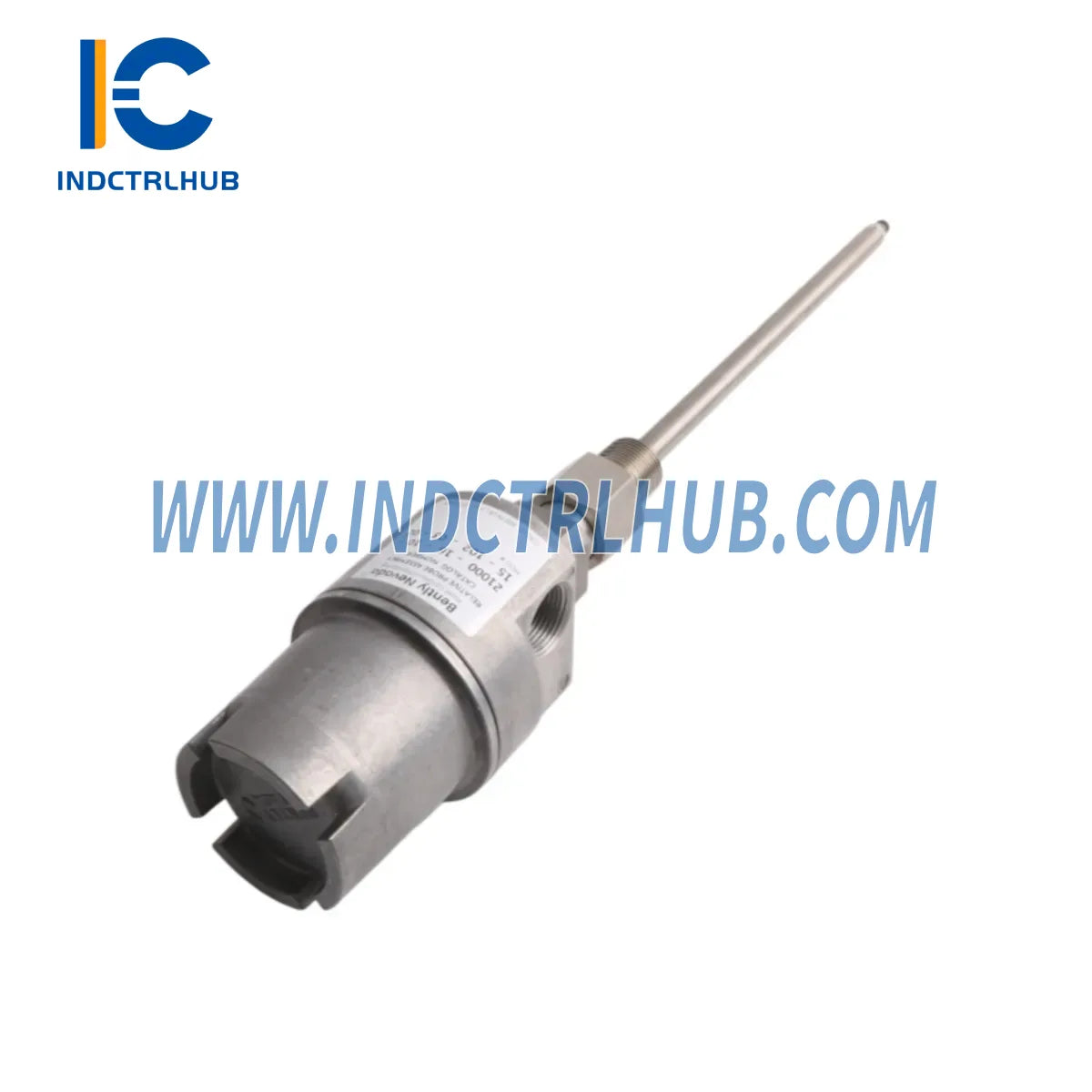

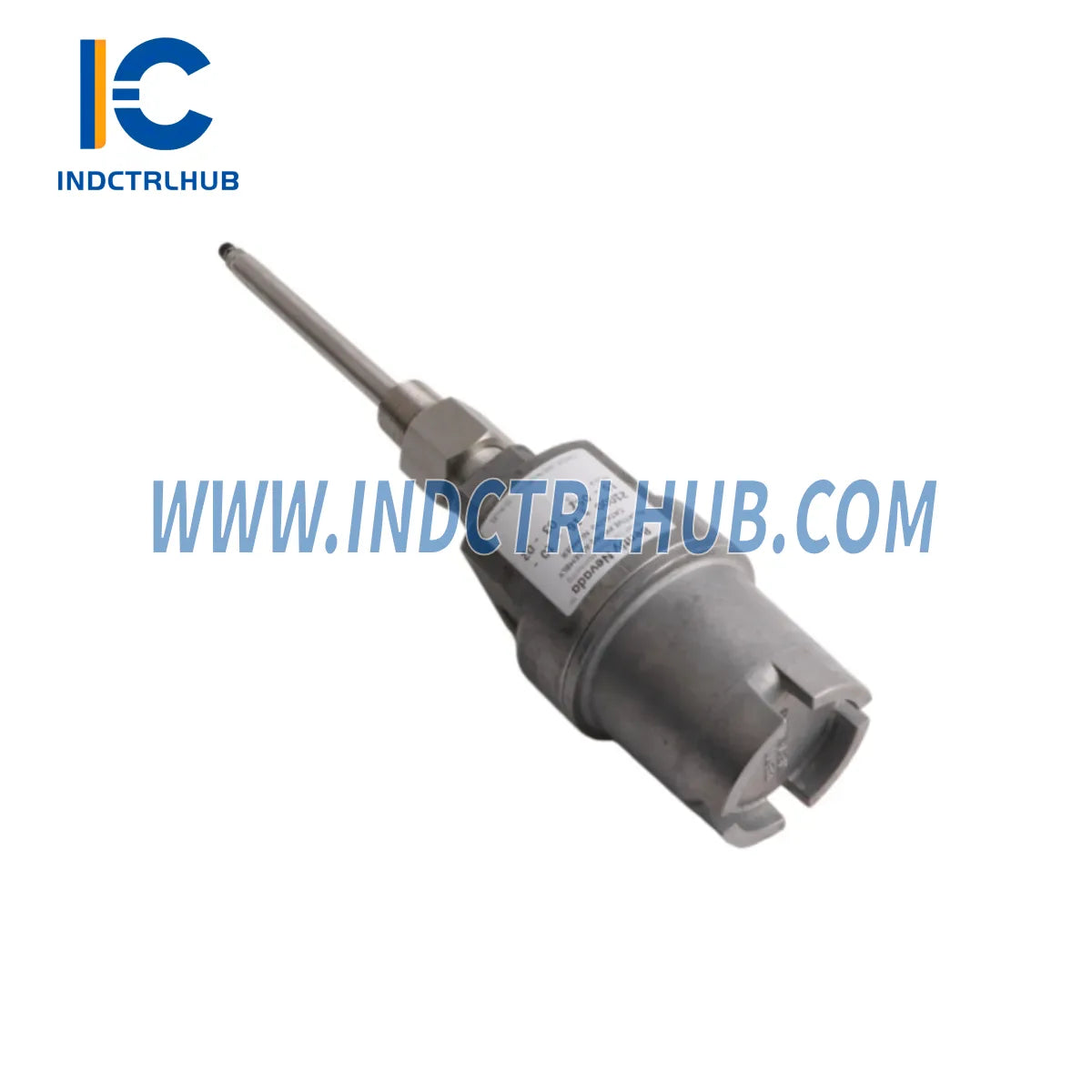

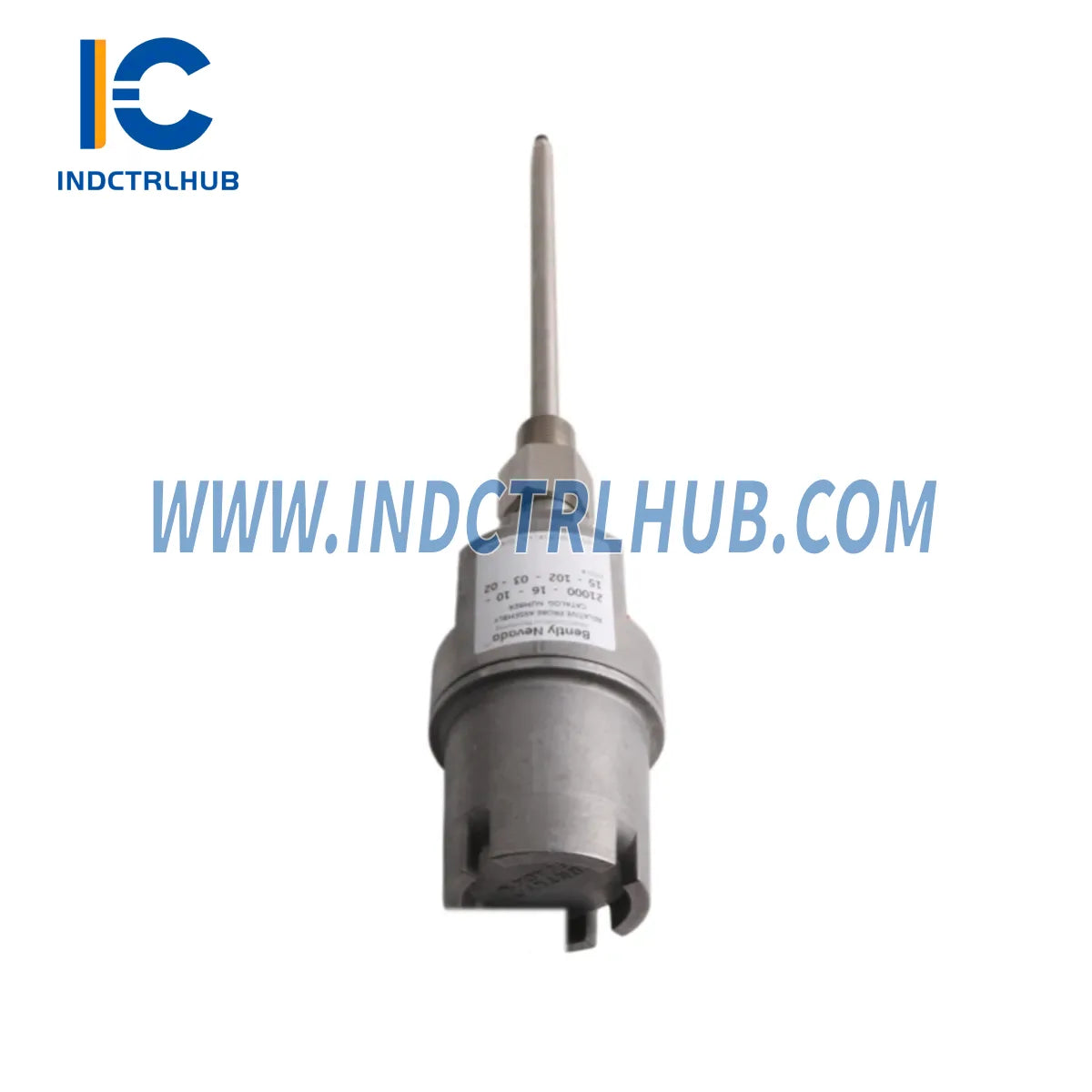

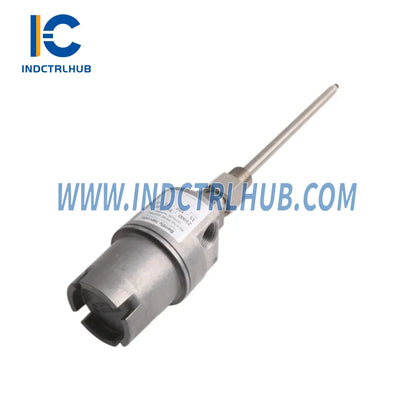

Bently Nevada 21000-16-10-15-098-03-02 csereérzékelőház a 3300-as sorozathoz

Bently Nevada 21000-16-10-15-098-03-02 csere szondaház szerelvény – zökkenőmentes örökségrendszer-frissítés

A Bently Nevada 21000-16-10-15-098-03-02 szondaház egység precízen megtervezett cserealkatrész, amely zökkenőmentes, egyszerű beépítést biztosít az öregedő 3300-as sorozatú közelségmérő rendszereket használó létesítmények számára. Akár tervezett karbantartási időszakot kezel, akár váratlan meghibásodásra reagál, ez a házegység teljes mérési integritást állít helyre rack szintű áttervezés vagy szoftver újrakonfigurálás nélkül.

Az eredeti Bently Nevada méret- és elektromos specifikációk alapján tervezve a 21000-16-10-15-098-03-02 biztosítja a jel láncolat folytonosságát a szondavégtől a monitor bemenetig – megóvva meglévő kalibrációs adatait és riasztási beállításait. Az olaj- és gázipar, az energiatermelés és a forgó gépek területén működő létesítmények erre a szerelvényre támaszkodnak, hogy meghosszabbítsák 3300-as sorozatú berendezéseik élettartamát, miközben elhalasztják a költséges teljes rendszer migrációt.

Kompatibilitási összehasonlító táblázat

Zökkenőmentes frissítési megoldások – összehangolt migrációs alkatrészek

Amikor a régi szondaházat lecseréli a 21000-16-10-15-098-03-02, egy teljes és megbízható frissítéshez szükséges az egymás melletti rendszerkomponensek kompatibilitásának ellenőrzése. Az alábbiakban a leggyakrabban frissített, összehangolt komponensek találhatók a 3300-as sorozat migrációja során:

• 🔗 Összekötő kábel (16710-25): Az új szondaház telepítésekor győződjön meg róla, hogy az összekötő kábel megfelelő hosszúságú és vezeték számú. A Bently Nevada 16710-25 összekötő kábel (25 láb) közvetlenül illeszkedik a 330400/330425 gyorsulásmérő áramkörökhöz.
• 🔗 Rövid páncélozott kábel (16710-15): Szorosabb kábelvezetésű telepítésekhez a Bently Nevada 16710-15 páncélozott összekötő kábel (15 láb) kompakt, 3-vezetékes megoldást kínál, amely kompatibilis a 21000 szondaház kilépési geometriájával.
• 🔗 Hosszabbító kábel (330130-040-03-CN): Ha a szonda és a monitor közötti távolság meghaladja a szabványos hatótávolságot, adja hozzá a Bently Nevada 330130-040-03-CN hosszabbító kábelt (4m páncélozott), hogy áthidalja a távolságot jelveszteség nélkül.
• 🔗 NSv Fordított Szerelésű Érzékelő (330907): Olyan alkalmazásokban, ahol az érzékelőház orientációját meg kell fordítani, párosítsa a 21000-16-10-15-098-03-02-t a Bently Nevada 330907 3300 NSv Fordított Szerelésű Érzékelővel a teljes fordított szerelésű egységhez.
• 🔗 Relé Kimeneti Modul (3500/33): Az érzékelőház cseréje után ellenőrizze a relé kimeneti konfigurációt. A Bently Nevada 3500/33 16-csatornás Relé Modul biztosítja, hogy a riasztó és leállító relé kimenetek a migráció után is helyesen legyenek leképezve.
• 🔗 Hőmérséklet Figyelő (3500/61): Turbina és kompresszor telepítéseknél, ahol mind rezgést, mind hőmérsékletet figyelnek, ellenőrizze, hogy a Bently Nevada 3500/61 Hőmérséklet Figyelő (6-csatornás RTD/TC) a szükséges firmware verzión van-e.
• 🔗 TDI Modul (3500/22-01-01-01): Ha a rendszer átmeneti adat interfész képességeket használ, a Bently Nevada 3500/22-01-01-01 TDI Modul és I/O kompatibilitását ellenőrizni kell az új érzékelő jel lánccal.
• 🔗 Földelési Modul (138257-01): Az érzékelőház cseréje után a megfelelő földelés kritikus. A Bently Nevada 138257-01 Földelési Modul biztosítja, hogy a 3500/04 keret földelési I/O helyesen legyen kötve.
• 🔗 Rezgésfigyelő (1900/27): Egyszerű, egysávos önálló megfigyelési alkalmazásokhoz a Bently Nevada 1900/27 Rezgésfigyelő költséghatékony kísérő monitor a fokozatos migrációs projektek során.
• 🔗 Henger Nyomás Bemenet/Kimenet Modul (3500/77M): A dugattyús kompresszor telepítéseknél ellenőrizni kell, hogy a Bently Nevada 3500/77M Henger Nyomás Bemenet/Kimenet Modul frissítve van-e az új érzékelőház jelkimenetének támogatásához.

Felújítási útmutató GYIK

K: Illeszkedik-e a 21000-16-10-15-098-03-02 közvetlenül a meglévő 3300-as sorozatú érzékelőtartómba megmunkálás nélkül?

V: Igen. A ház méretben megegyezik az eredeti OEM specifikációval. A szabványos 3300-as sorozatú beszerelésekhez nincs szükség tartó módosítására vagy újragyártására. A beszerelés után ellenőrizze a szondavég távolságát (általában 1,0–0 mm) a meglévő résfeszültség-méréssel.

K: Szükséges újracsatlakoztatni a páncélozott összekötő kábelt a ház cseréjekor?

V: Többnyire nem. Ha a meglévő páncélozott kábel (pl. 16710-15 vagy 16710-25) jó állapotban van, a csatlakozó közvetlenül áthelyezhető az új házra. Használat előtt ellenőrizze a kábel burkolatát és a árnyékolás folytonosságát. Ha bármilyen kopás vagy nedvesség bejutása észlelhető, cserélje ki a kábelt.

K: Érvényben maradnak a meglévő monitor riasztási beállításaim a ház cseréje után?

V: A 3500 sorozatú monitorban (pl. 3500/33 relé modul) definiált riasztási beállítások a monitorban tárolódnak, nem az érzékelőházban. A beállítások megmaradnak. Azonban javasoljuk a teljes hézagfeszültség-ellenőrzés és a lassú gördülésű rezgés alapvonal ellenőrzés elvégzését a telepítés után a jel lánc integritásának megerősítésére.

K: Szükséges programozó eszköz vagy szoftveres lépés a telepítés után?

V: Azonos típusú ház cseréje esetén nincs szükség szoftveres átkonfigurálásra. Ha egyidejűleg frissíti a TDI modult (3500/22-01-01-01) vagy a relé modult (3500/33), előfordulhat, hogy a System 1 vagy Rack Configuration Software segítségével ellenőrizni kell az I/O leképezést.

K: Mi van, ha a telepítésem fordított szerelésű érzékelőt használ?

V: Fordított szereléshez párosítsa ezt a házat a Bently Nevada 330907 NSv fordított szerelésű érzékelővel. A ház kimeneti geometriája kompatibilis a fordított szerelési konfigurációkkal, ha a megfelelő érzékelőtestet választja.

K: Használható ez a ház veszélyes (Ex) besorolású zónákban?

V: Kérjük, erősítse meg a veszélyes zónára vonatkozó tanúsítási követelményeket az adott telepítési területre. Vegye fel a kapcsolatot műszaki csapatunkkal a [email protected] címen a zóna besorolásával, és megerősítjük az adott szerelvényre vonatkozó tanúsítványokat.

Garanciális biztosíték

Minden Bently Nevada 21000-16-10-15-098-03-02 érzékelőház szerelvény, amelyet az Industrial Control Hub szállít, 12 hónapos garanciával rendelkezik a szállítás dátumától számítva. Ez a garancia a következőket fedi le:

• âœ? Gyártási hibák anyagokban és kivitelezésben
• âœ? Méretbeli eltérés az OEM specifikációtól
• âœ? Elektromos folytonosság és csatlakozó integritás
• âœ? Ingyenes csere vagy teljes visszatérítés megerősített garanciális igény esetén
• âœ? Műszaki támogatás a garanciális időszak alatt e-mailben és telefonon

A jótállási igény kezdeményezéséhez vagy a szállítás előtti ellenőrzési dokumentáció igényléséhez lépjen kapcsolatba csapatunkkal a [email protected] vagy hívja +0086 18359243191. Minden garanciális megkeresésre 1 munkanapon belül válaszolunk.

Nagyobb beszerzésekhez, OEM csereprogramokhoz vagy több szerelvényt igénylő telephelyi migrációs projektekhez kérjen projektajánlatot – mennyiségi árak és gyorsított szállítási határidők elérhetők.
