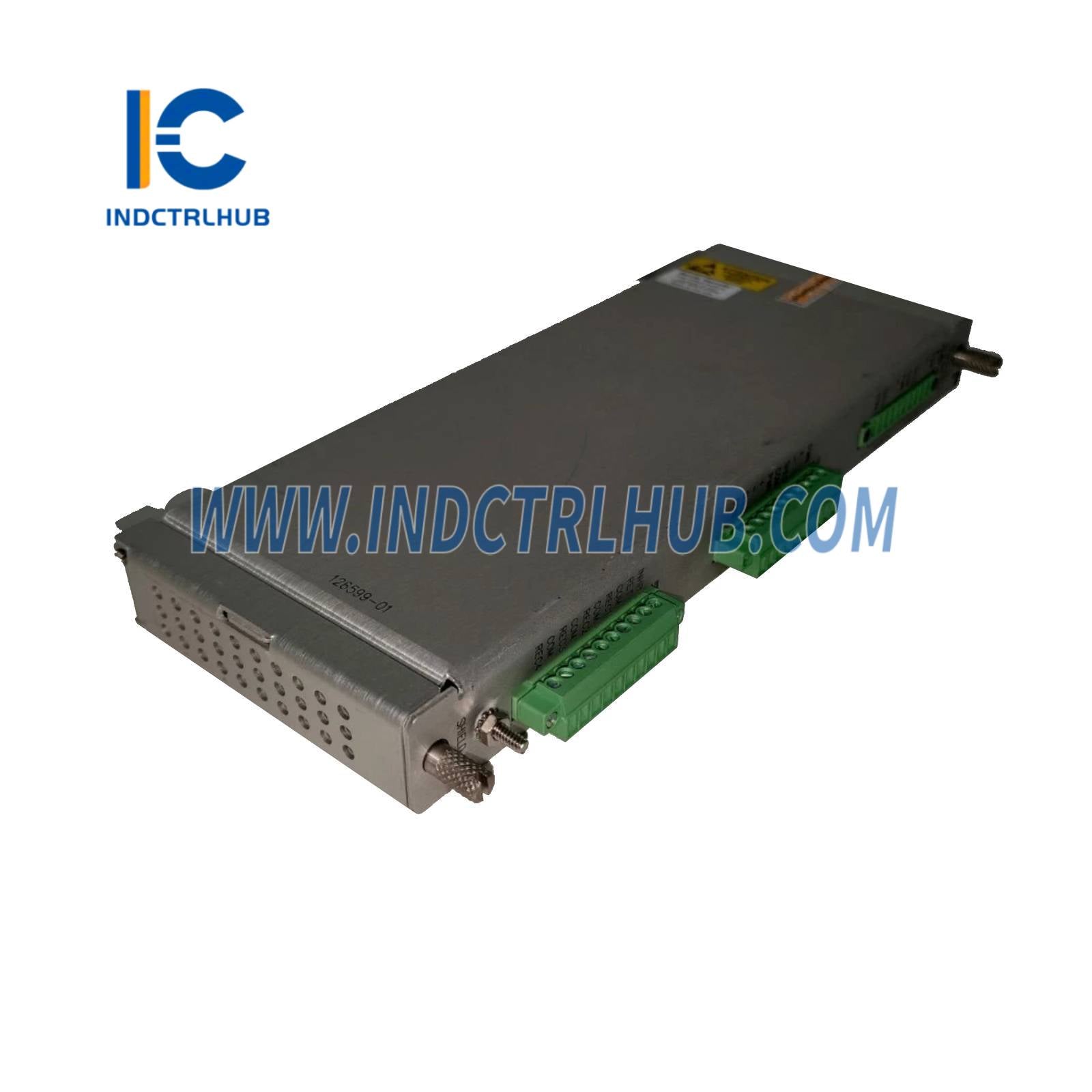

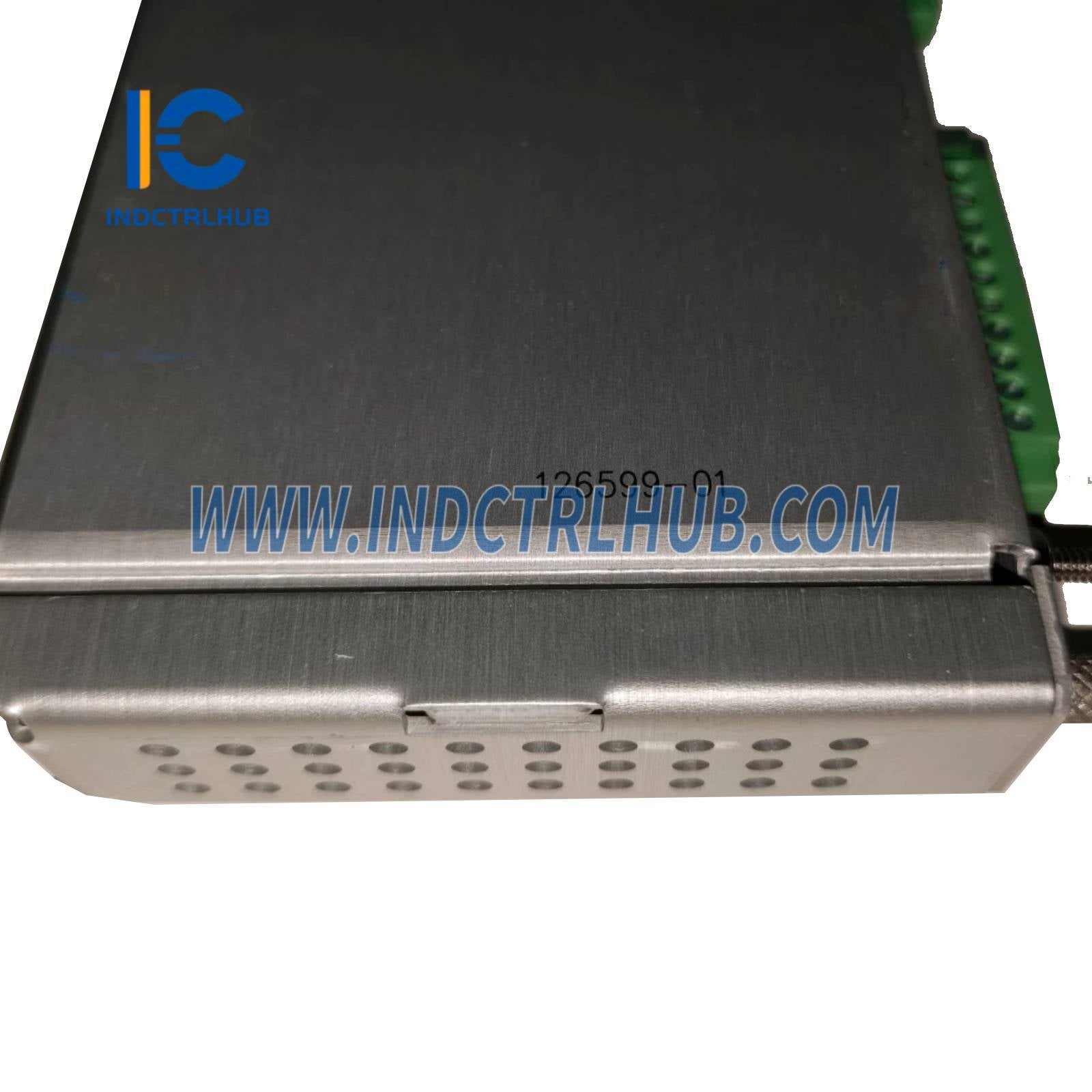

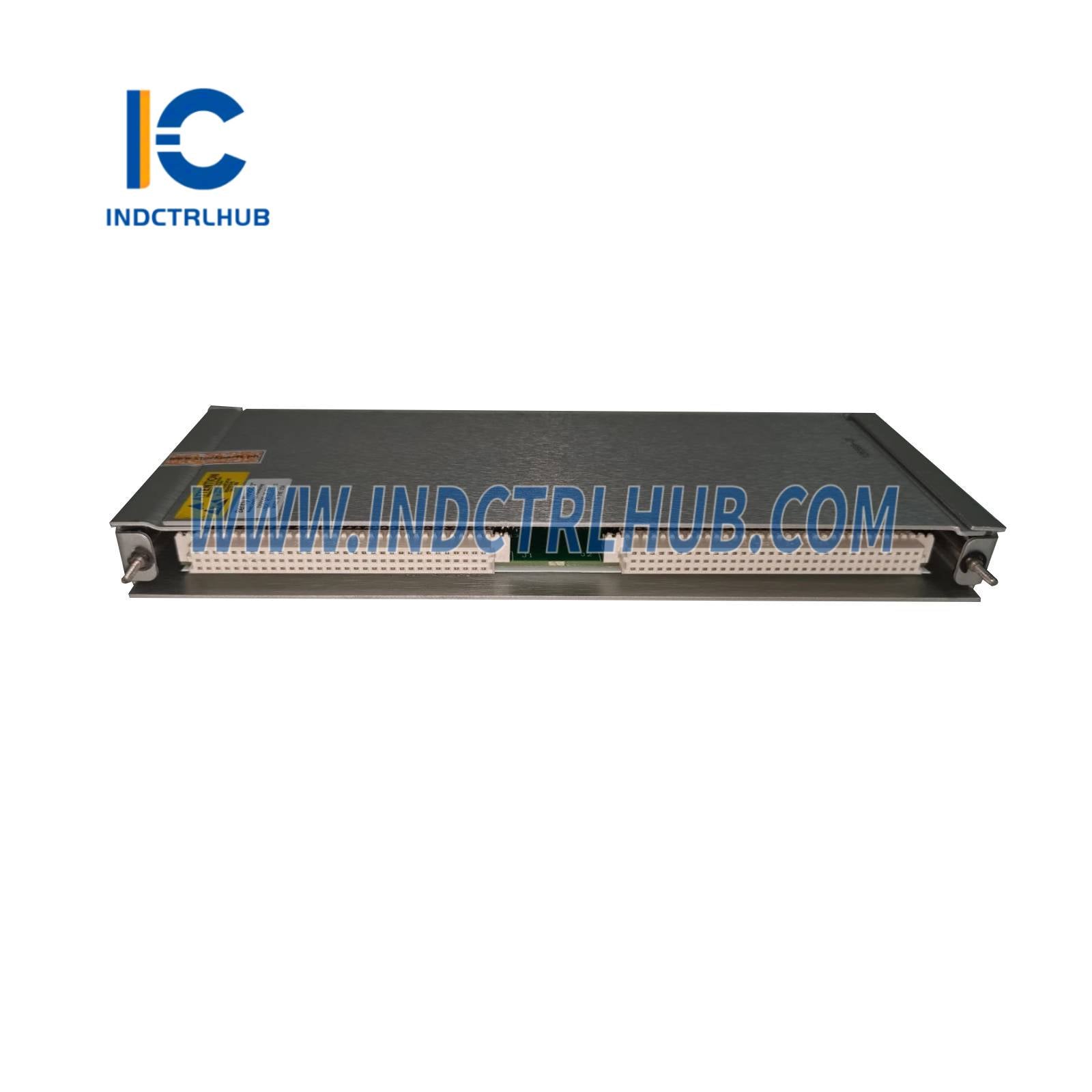

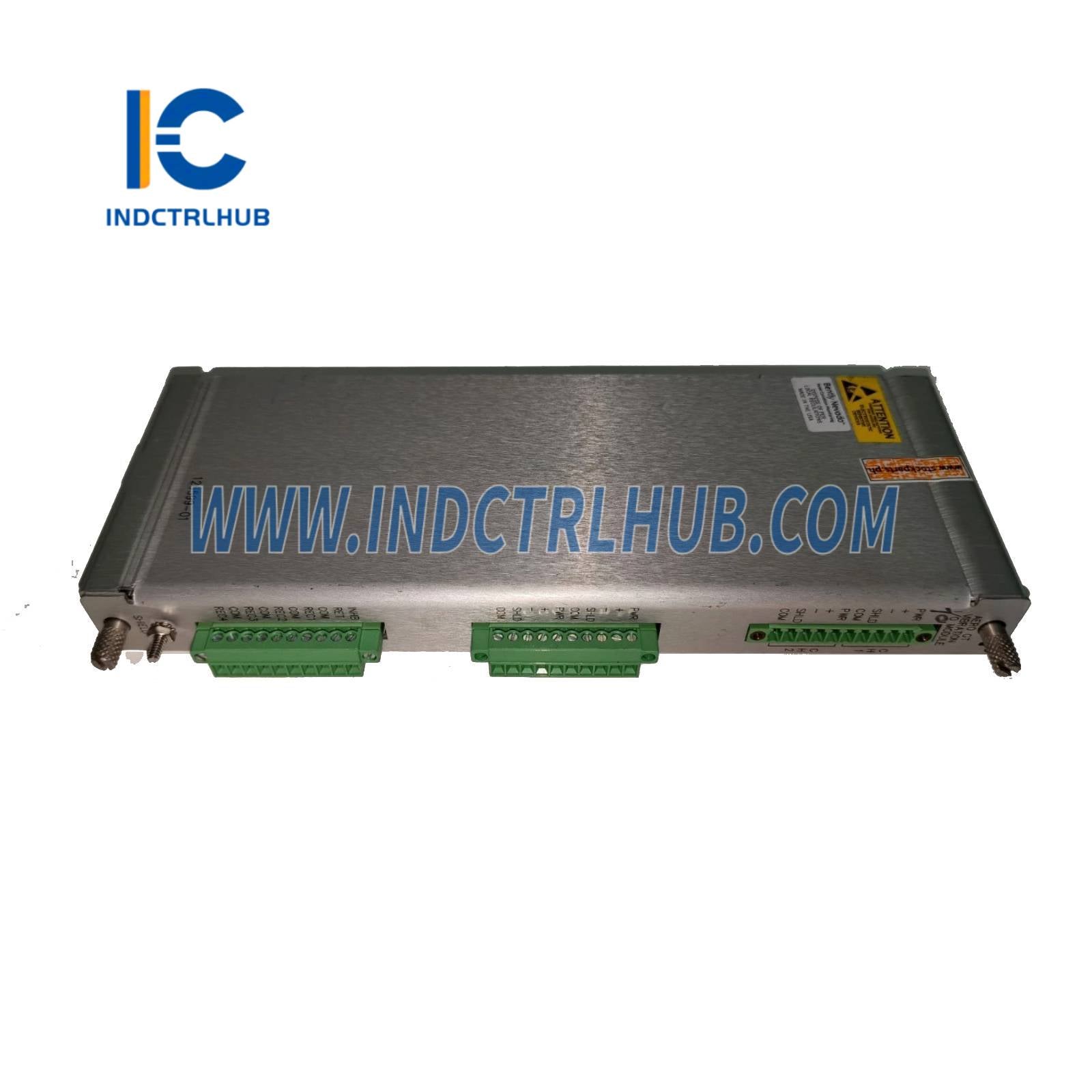

Bently Nevada 126599-01 relé modul
Bently Nevada 126599-01 relé modul
Manufacturer: Bently Nevada
Product No.: 126599-01
Condition:1000 raktáron
Product Type: Relé Modulok
Product Origin: 00126599-01
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás
Bently Nevada 126599-01 relé kimeneti modul
A Bently Nevada 126599-01 egy precíziós relékimenet modul, amelyet a 3500 sorozatú gépvédelmi rendszerhez terveztek. Ez az ipari minőségű modul programozható riasztási kimeneteket biztosít kritikus gépfigyeléshez, lehetővé téve az automatikus leállítást és riasztás értesítést turbinákban, kompresszorokban és forgó berendezésekben az energiatermelés, olaj- és gázipar, valamint gyártóüzemek területén.
Főbb jellemzők
- ✅ Több relékimenet – Programozható riasztási érintkezők gépvédelemhez
- ✅ API 670 kompatibilis – Megfelel a gépvédelmi rendszer szabványainak
- ✅ Konfigurálható logika – AND/OR szavazási logika több riasztási bemenethez
- ✅ Magas megbízhatóság – Ipari minőségű relék, millió műveletre minősítve
- ✅ Forrócsere-képes – Modulok cseréje rendszerleállás nélkül
- ✅ LED jelzők – Vizualizált állapot minden relé kimenethez
Műszaki specifikációk
| Cikkszám | 126599-01 |
| Terméktípus | Relé kimeneti modul |
| Rendszer kompatibilitás | 3500 sorozatú gépvédelmi rendszer |
| Relé kimenetek | Többszörösen programozható relé érintkezők |
| Érintkező értékelése | 5A @ 250V AC / 30V DC (ellenállásos terhelés) |
| Működési feszültség | 24V DC (a 3500 keretből) |
| Üzemi hőmérséklet | -30°C-tól +65°C-ig |
| Szerelés | 3500 sorozatú keret (standard foglalat) |
| Tanúsítványok | API 670, CE, UL, CSA |
| Méretek | Standard 3500-as sorozatú modul méret |
Ipari alkalmazások
Turbógépek védelme
Biztosítson riasztási és leállítási kimeneteket gőzturbinák, gázturbinák és centrifugális kompresszorok számára. Az API 670 megfelelőség garantálja a gépvédelmi rendszer tanúsítását.
Vészleállító rendszerek
Kapcsolódjon az üzem vészleállító (ESD) rendszereivel, hogy leállítsa a gépek működését kritikus riasztások esetén (magas rezgés, hőmérséklet, nyomás).
Riasztás jelzése
Működtessen riasztó panelek, kürtök és jelzőfények, hogy figyelmeztesse az üzemeltetőket a rendellenes gépállapotokra, amelyek azonnali beavatkozást igényelnek.
DCS/SCADA integráció
Biztosítson diszkrét riasztási bemeneteket az elosztott vezérlőrendszerekhez (DCS) vagy SCADA-hoz központosított megfigyelés és adatnaplózás céljából.
3500-as rendszer integráció
Kompatibilis figyelők
- Rezgésfigyelők: 3500/40, 3500/42, 3500/45
- Hőmérséklet-figyelők: 3500/60, 3500/61
- Pozíciófigyelők: 3500/50, 3500/53
- Sebességfigyelők: 3500/50
Tipikus konfiguráció
- Szerelje be a 126599-01-et a 3500 sorozatú keretbe
- Állítsa be a relé logikát a 3500 Rack Configuration Software segítségével
- Kösse be a relé érintkezőket leállító szelepekhez, riasztó panelekhez vagy DCS bemenetekhez
- Szavazási logika programozása (pl. 2 a 3-ból szavazás redundáns érzékelők esetén)
Telepítés & konfiguráció
Telepítési lépések
- Rack előkészítése – Győződjön meg róla, hogy a 3500 sorozatú rack rendelkezik szabad foglalattal
- Modul telepítése – Helyezze be a 126599-01 modult a rack foglalatba, rögzítse a záró mechanizmussal
- Vezetékezés – Csatlakoztassa a relé érintkezőket a terepi eszközökhöz (figyelje a polaritást DC terhelések esetén)
- Konfiguráció – Használja a 3500 Rack Configuration Software-t a relé logika programozásához
- Tesztelés – Szimulálja a riasztási állapotokat a relé működésének ellenőrzéséhez
- Üzembe helyezés – Dokumentálja a relé hozzárendeléseket és tesztelje a leállítási szekvenciákat
Vezetékezési legjobb gyakorlatok
- Árnyékolt kábelt használjon hosszú vezetékhossz esetén (>10 méter)
- Relé vezetékezésének elkülönítése a nagyfeszültségű tápkábelektől
- Túlfeszültség-levezetők telepítése induktív terhelésekhez (szolenoid szelepek, kontaktorok)
- Minden vezetéket címkézzen a relé számával és rendeltetésével
Hibaelhárítás
| Probléma | Ok | Megoldás |
|---|---|---|
| Relé nem kapcsol be | Konfigurációs hiba vagy riasztás nem aktív | Konfiguráció ellenőrzése, riasztási állapot ellenőrzése a szoftverben |
| Relé csattogás | Időszakos riasztási állapot | Időzítés vagy hiszterézis hozzáadása a riasztási beállításhoz |
| Relé beragadva zárt állapotban | Induktív terhelés miatti érintkezők összekapcsolódása | Modul cseréje, túlfeszültség-levezető hozzáadása |
| LED nem világít | Modul tápellátási probléma | Ellenőrizze a keret tápegységét, helyezze vissza a modult |
Eredetiség garancia
⚠️ Hamisított modulok kockázatai
Nem eredeti relé modulok okozhatják:
- ❌ Megbízhatatlan relé működés, ami kihagyott leállításokhoz vezet
- ❌ Érintkezési hiba, amely biztonsági rendszer meghibásodást okoz
- ❌ Az API 670 szabványoknak való meg nem felelés
- ❌ Érvénytelenített gépvédelmi rendszer tanúsítványok
✅ Ipari vezérlőközpont garancia
- 🔒 100% Eredeti Bently Nevada – Gyári zárt csomagolás
- 📜 Teljes nyomonkövethetőség – Sorozatszámok és tanúsítványok
- 🌍 Hivatalos forgalmazó – Ellenőrizze a Baker Hughes partnerportálon
- 🛡️ 24 hónapos garancia – Gyártói garancia világszerte érvényes
- 📦 ESD védelem – Antisztatikus csomagolás megakadályozza a sérülést
A csomag tartalma
- 1× Bently Nevada 126599-01 relékimenet modul
- Telepítési utasítások és konfigurációs útmutató
- Sorkapocs csatlakozók
Nem tartalmazza: A 3500-as sorozatú keret, tápegység és figyelő modulok külön rendelendők.
Kapcsolódó termékek
- 3500-as keret: 3500/15, 3500/20 (5- és 10-slotos konfigurációk)
- Tápegység: 3500/15 AC vagy DC tápegység modulok
- Rezgésfigyelők: 3500/40, 3500/42 (közelítés, gyorsulásmérő bemenetek)
- Konfigurációs szoftver: 3500 Rack Configuration Software
Műszaki támogatás
- 📧 Application Engineering – Küldjön e-mailt relé logika konfigurációs segítségért
- 📚 Dokumentáció – Telepítési kézikönyvek, API 670 útmutatók, bekötési rajzok
- 🎓 Képzési anyagok – 3500 rendszer konfigurációs és hibakeresési oktatóanyagok
- 🔧 Üzembe helyezési támogatás – Távoli segítség az első beállításhoz és teszteléshez
- 🔄 30 napos visszaküldés – Eredeti csomagolásban, nem használt modulok
GYIK
K: Hány reléje van a 126599-01-nek?
V: A pontos relé számért a Bently Nevada adatlapját tekintse meg. Általában 4-8 programozható relékimenet.
K: Használhatom ezt a modult 3300-as sorozatú monitorokkal?
V: Nem, a 126599-01 a 3500-as sorozatú keretekhez készült. A 3300-as rendszerekhez megfelelő relé modulokat használjon.
K: Mi a maximális kapcsolóáram?
V: 5A @ 250V AC vagy 30V DC ellenállásos terhelés esetén. Induktív terhelések (motorok, szolenoidok) esetén csökkenteni kell az értéket.
K: Lehet ezt a modult hot-swap módban cserélni?
V: Igen, a 3500-as sorozatú modulok forrócserélhetők. Biztosítsa a megfelelő ESD óvintézkedéseket a csere során.
