Product Description
Termék részletei

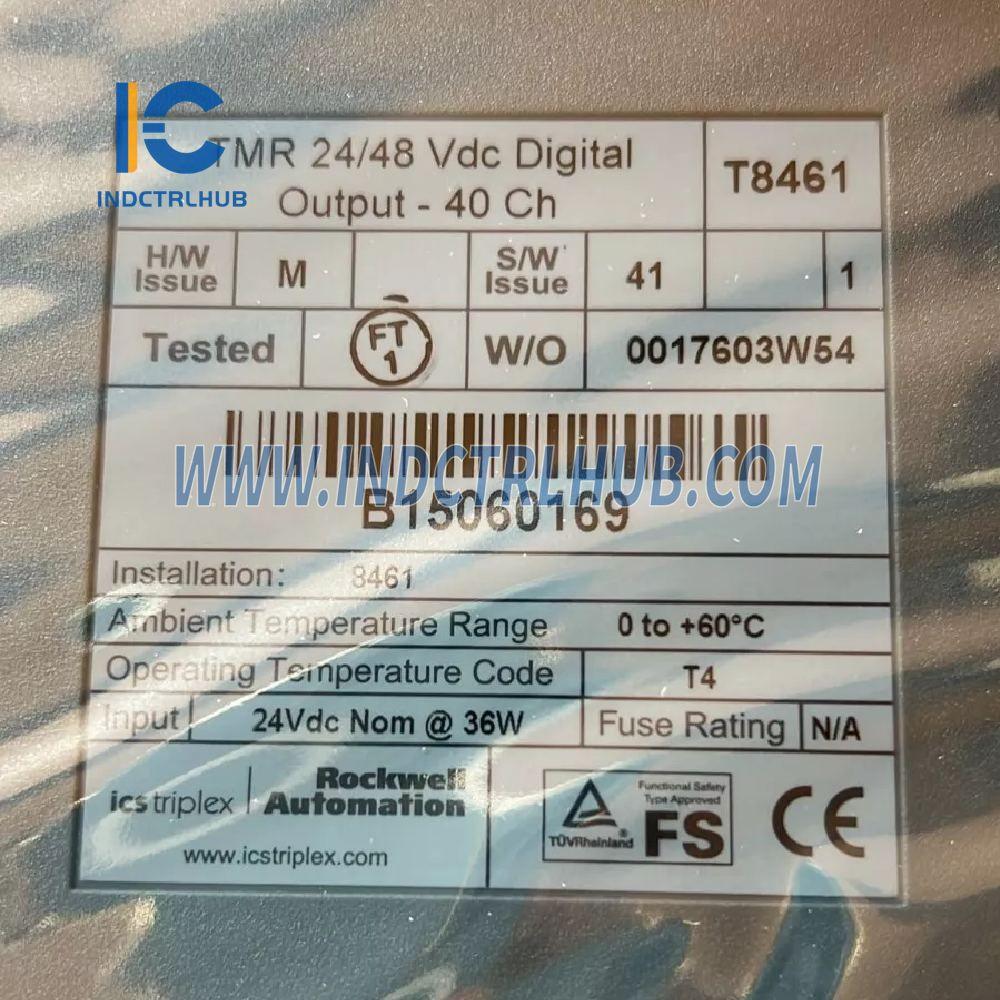

- Gyártó: ICS TRIPLEX
- Modell/cikkszám: T8461
- Leírás: Kimeneti modul - 40 csatorna
Műszaki adatok
| Tétel | Leírás |
|---|---|
| Háttérpanel (IMB) tápellátás | |
| Feszültség | 20V DC-től 32V DC-ig |
| Teljesítmény | 26 W |
| Mező tápellátás | |
| Feszültség | 18V DC-től 58V DC-ig |
| Maximális áramerősség | 30 A |
| Teljesítményleadás | |
| Mező tápellátás a maximális tápegység csoport áramánál | 36 W |
| Rendszer tápellátás | 26 W |
| Modul helye | T8100, T8300 I/O modul foglalat |
| Szigetelés | |
| Tápegység csoporttól tápegység csoportig | 50V megerősített (folyamatos) |
| Típuspróbált | 1411V DC 60 mp-ig |
| Mező közös | 50V megerősített (folyamatos), 250V alap (hiba) |
| Típuspróbált | 2436V DC 60 mp-ig |
| Csatornák között | Nincs |
| Biztosíték | Nem felhasználó által szervizelhető |
| Kimenetek | |
| Kimenetek száma | 40 |
| Tápegységi csoportok száma | 5 (Minden tápegységi csoport 8 csatornát tartalmaz) |
| Kimeneti bekapcsolt állapotú ellenállás | 1,6 Ω |
| Maximális áramérték (folyamatos) | 0,75 A csatornánként |
| Minimális bekapcsolt állapotú terhelésáram | 25 mA |
| Áram mérési tartomány | 0 A-től 1,35 A ±5% / ±5 mA |
| Feszültség mérési tartomány | 0V DC-től +58V DC ±2V DC |
| Maximális tűrés | -1V DC-től +60V DC-ig |
| Csatornák közötti áthallás | < 1% |
| Maximális terhelési kapacitás | 500 μF |
| Kimeneti rövidzárlat védelem | Elektronikus zárolás |
| Eseménysorozat | |
| Eseményfelbontás (LSB) | 1 ms |
| Időbélyeg pontossága | ±10 ms |
| Működési hőmérséklet | 0 °C-tól +60 °C-ig (+32 °F-tól +140 °F-ig) |
| Tárolási hőmérséklet | -25 °C-tól +70 °C-ig (-13 °F-tól +158 °F-ig) |
| Relatív páratartalom | 10% – 95%, nem kondenzálódó |
| Környezeti specifikációk | Lásd a Trusted 8000 Series nemzetközi biztonsági és környezetvédelmi jóváhagyásait, ICSTT-TD003 kiadvány |
Méretek
| Tétel | Leírás |
|---|---|
| Magasság | 266 mm (10,5 in) |
| Szélesség | 31 mm (1,2 in) |
| Mélység | 303 mm (12,0 in) |
| Súly | 1,3 kg (2,7 lb) |
