Termékáttekintés

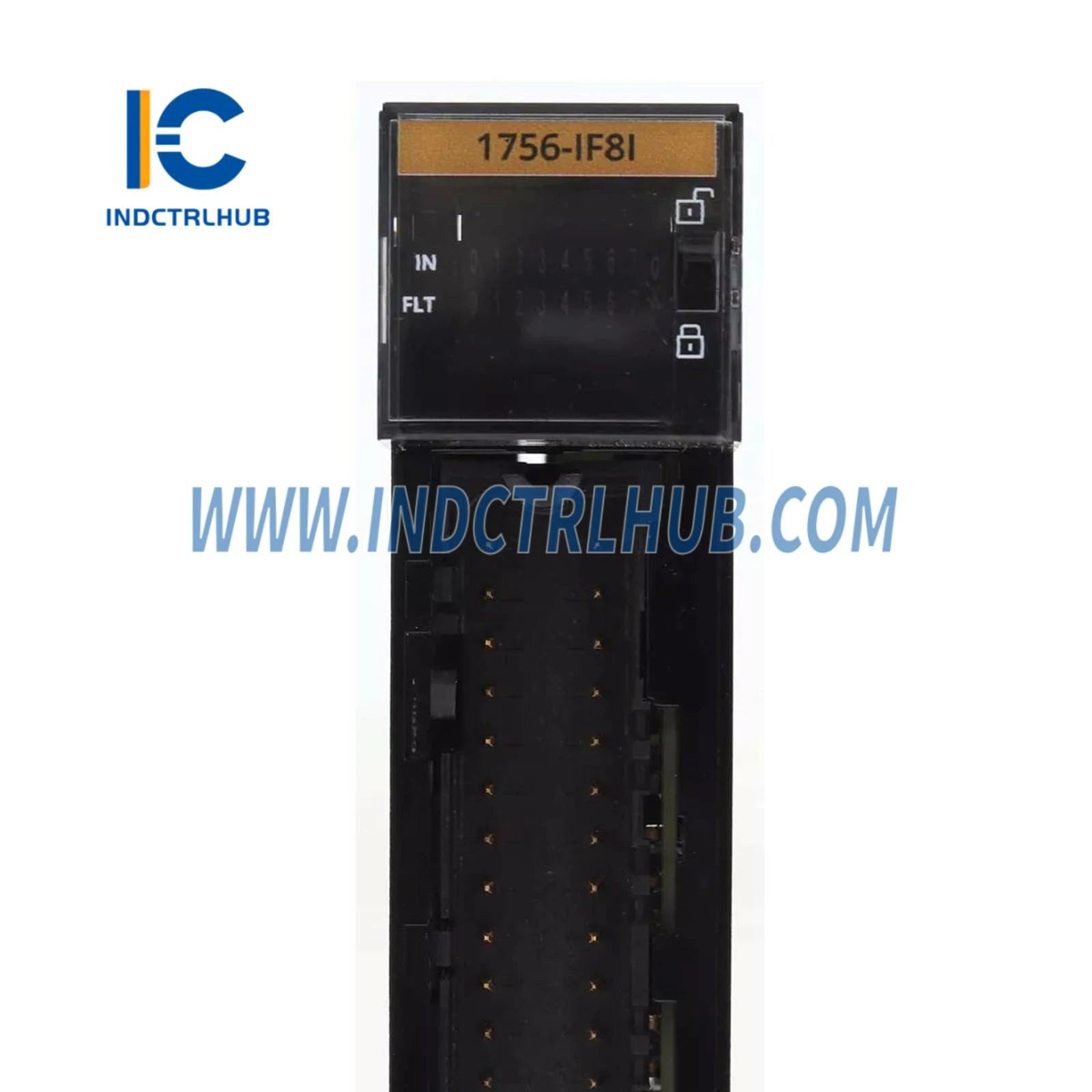

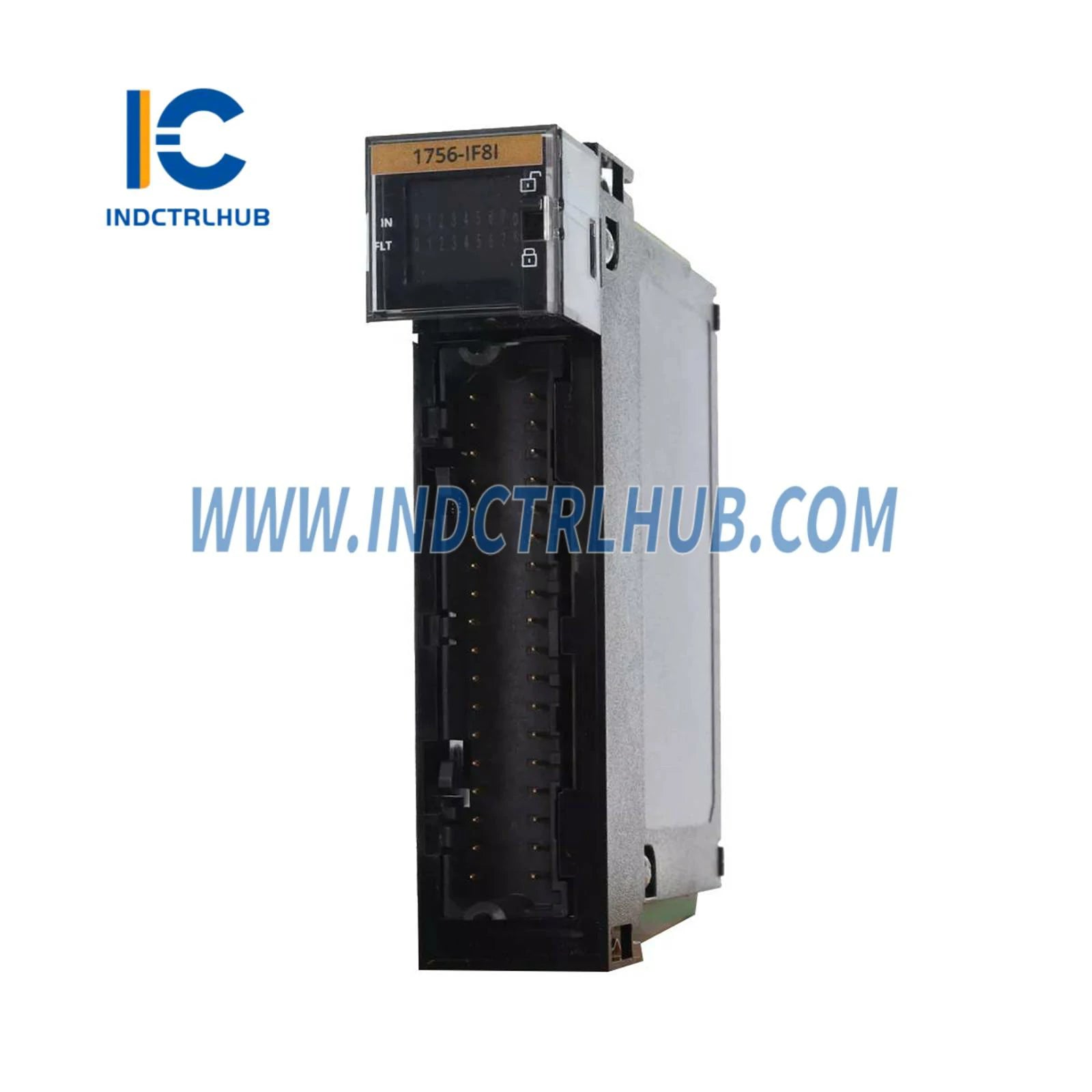

Az Allen-Bradley 1756-IF8I/A egy ControlLogix 8-pontos analóg bemeneti modul, amelyet nagy pontosságú ipari automatizálási alkalmazásokhoz terveztek.
Műszaki adatok
Bemeneti konfiguráció
-
Csatornák: 8 szigetelt csatorna (feszültség vagy áram mód)
-
Feszültség bemeneti tartomány: -10V-tól +10V-ig, 0V-tól 10V-ig, 0V-tól 5V-ig
-
Áram bemeneti tartomány: 0 mA-tól 20 mA-ig
-
Felbontás: 24 bit
Elektromos jellemzők
| Attribútum |
Érték |
| Háttértáplálás áramfelvétele |
5,1V DC @ 200 mA, 24V DC @ 400 mA |
| Teljes hátlap teljesítmény |
4,6 W (feszültség/nem áramforrás mód), 10,6 W (áramforrás mód) |
| Teljesítményleadás |
4,6 W (feszültség mód), 5,1 W (nem áramforrás mód), 7,3 W (áramforrás mód) |
| Hőleadás |
15,7 BTU/óra (feszültség mód), 17,4 BTU/óra (nem áramforrás mód), 24,9 BTU/óra (áramforrás mód) |
Bemeneti teljesítmény
| Attribútum |
Érték |
| Bemeneti impedancia |
1 GΩ (feszültség mód, tápellátott), 7500 Ω (táp nélküli), 125 Ω (áram mód) |
| Feszültségforrás |
Min: 20V DC, Max: 36V DC |
| Áramforrás |
Max: < 45 mA (áramkorlátozott) |
| Túlfeszültség védelem |
±30V DC |
| Zajszűrés |
80 dB @ 60 Hz (normál mód), 120 dB @ 50/60 Hz (közös mód) |
| Adatformátum |
IEEE 32 bites lebegőpontos |
Környezeti besorolások
| Attribútum |
Érték |
| Üzemi hőmérséklet |
0…60°C (32…140°F) |
| Tárolási hőmérséklet |
-40…+85°C (-40…+185°F) |
| Relatív páratartalom |
5%–95% nem kondenzáló |
| Rezgésállóság |
2g @ 10–500Hz |
| Ütésállóság (üzemelés közben) |
30g |
| Ütésállóság (nem működő állapotban) |
50g |
EMC és immunitás
-
ESD immunitás: 6kV érintkezéses kisülés, 8kV légtér kisülés
-
Sugárzott RF immunitás:
- 10V/m @ 80–2000MHz (1 kHz szinuszhullám 80% AM)
- 10V/m @ 900MHz & 1890MHz (200Hz 50% impulzus 100% AM)
- 3V/m @ 2000–2700MHz (1 kHz szinuszhullám 80% AM)
-
EFT/B immunitás: ±4kV 5kHz-en árnyékolt jelportokon
-
Áramütés elleni védelem: ±2kV vonal-föld (CM) árnyékolt jelportokon
-
Vezetett RF immunitás: 10V rms @ 150kHz–80MHz
További jellemzők
-
Beépített adatriasztás: Igen
-
Valós idejű csatorna mintavételezés: Igen
-
Modul átalakítási módszer: Sigma-Delta
-
Izolációs feszültség: 250V (megerősített szigetelésű típus, bemenetek a hátlaphoz)
-
Eltávolítható terminálblokk: 1756-TBCH, 1756-TBS6H
-
Burkolat típusa: Nincs (nyitott típus)
