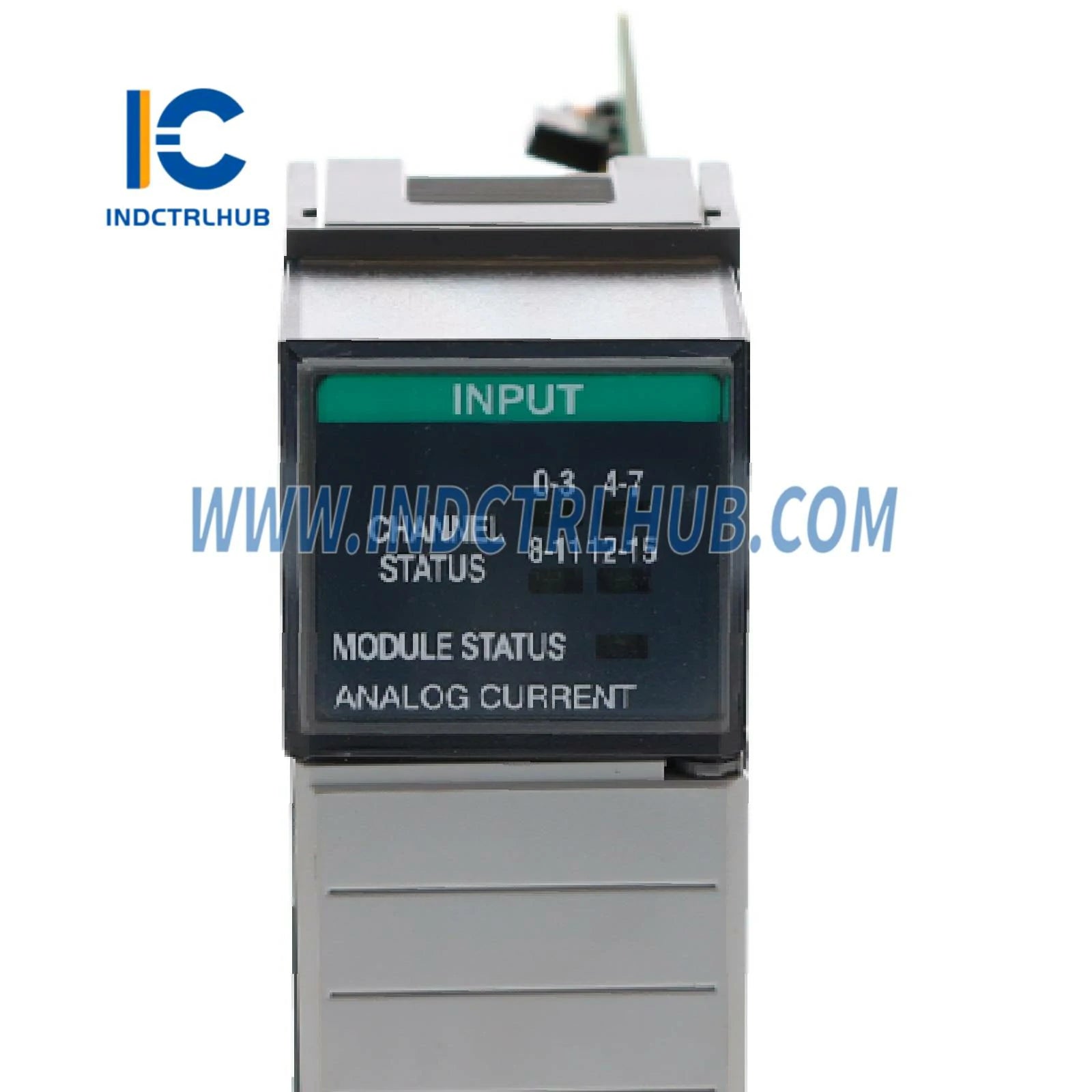

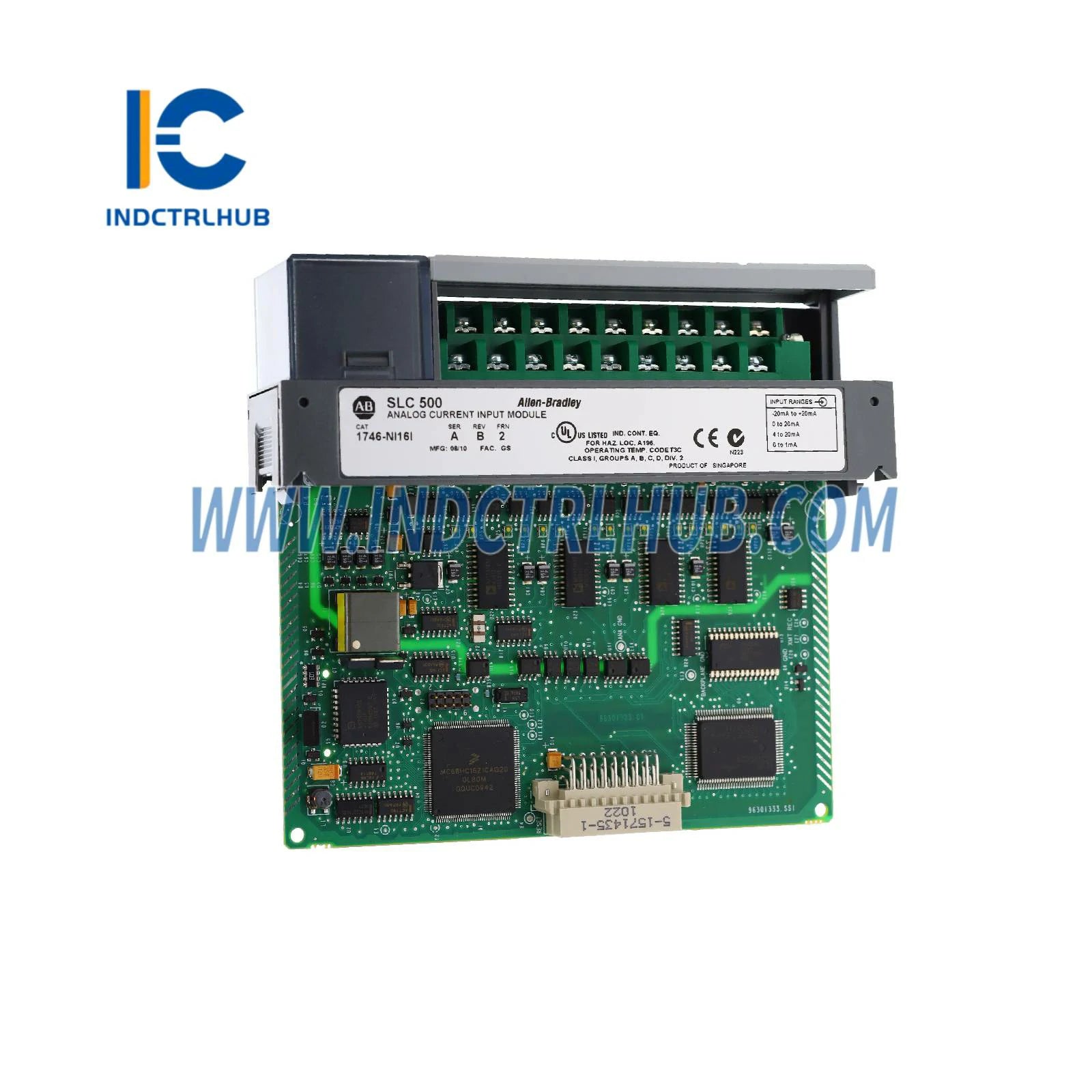

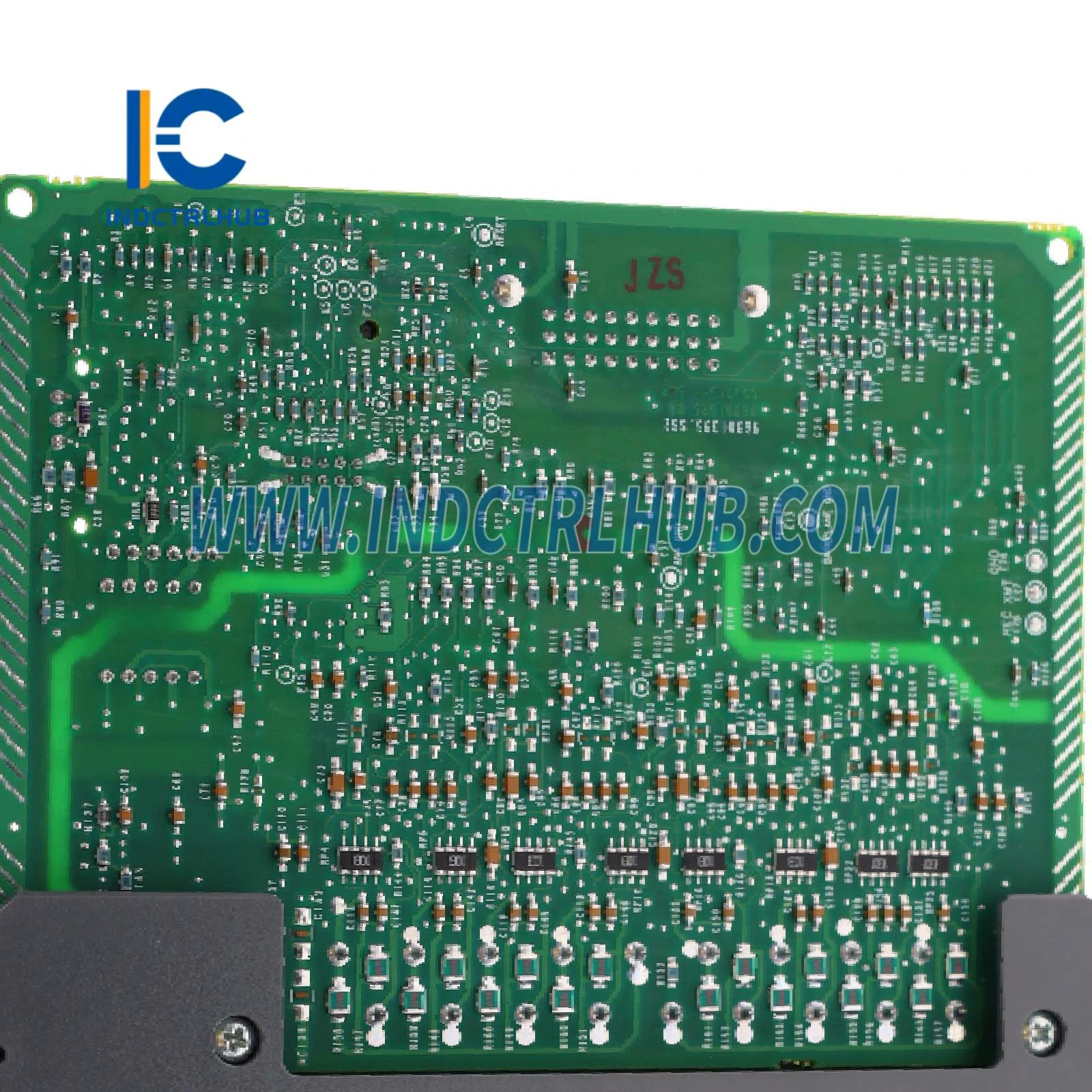

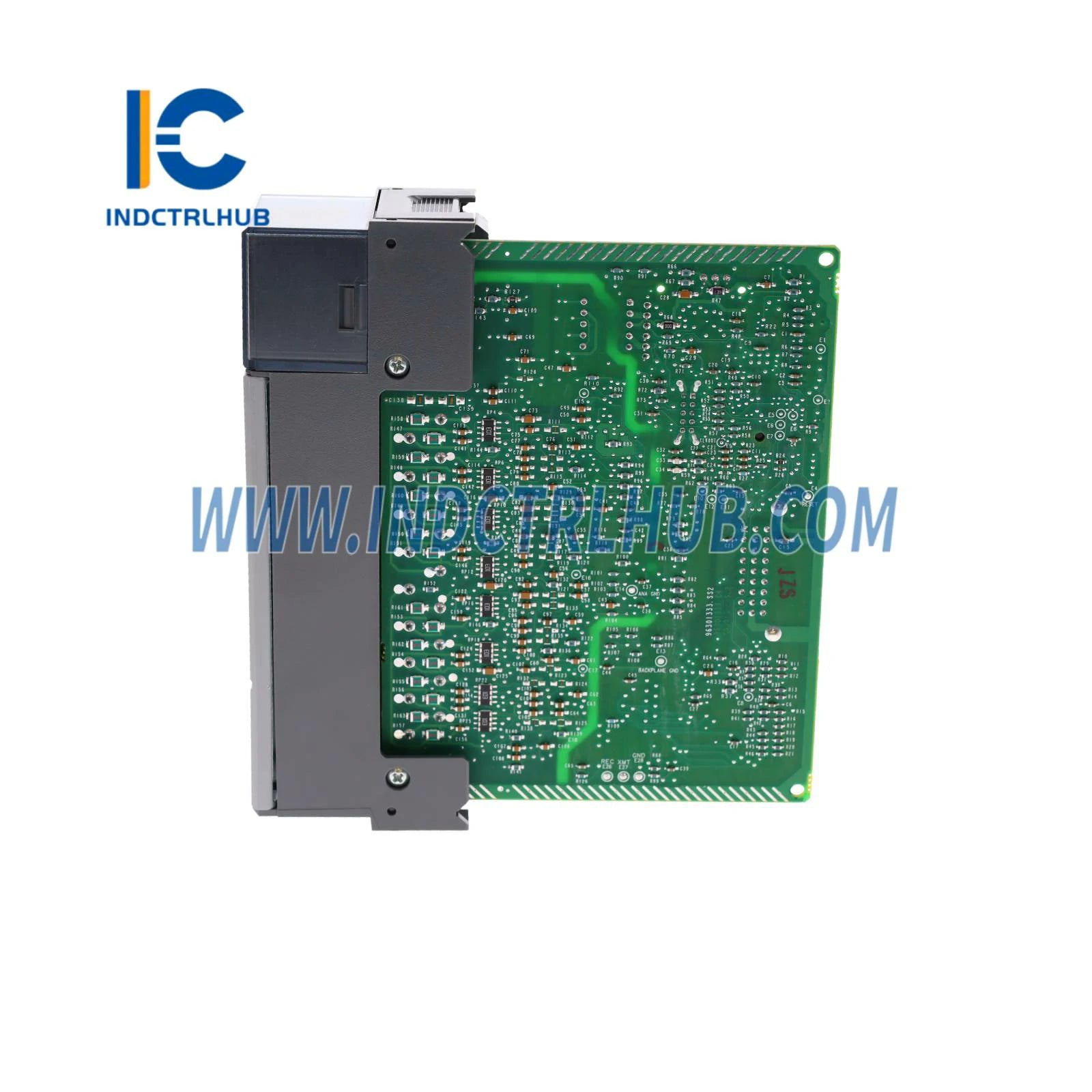

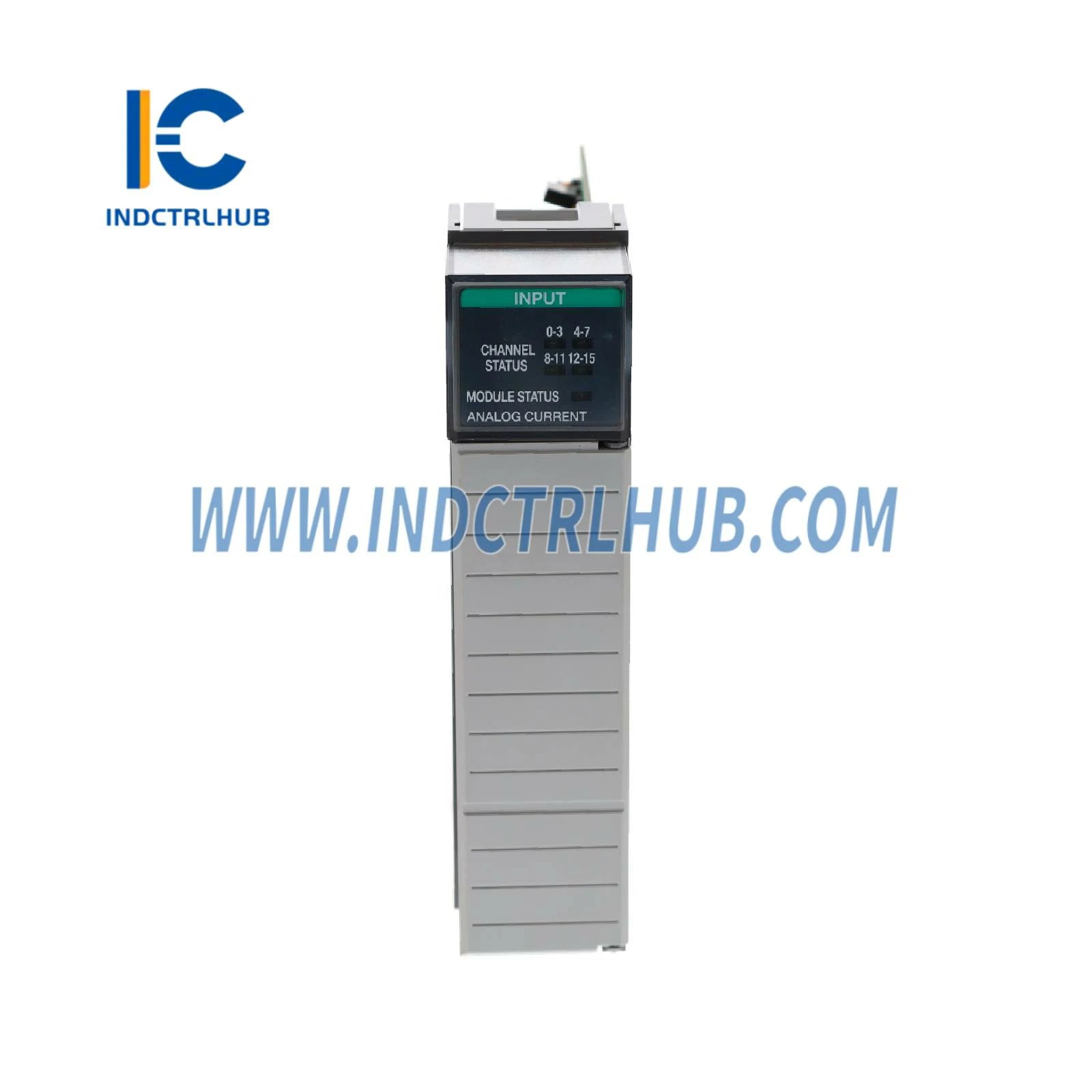

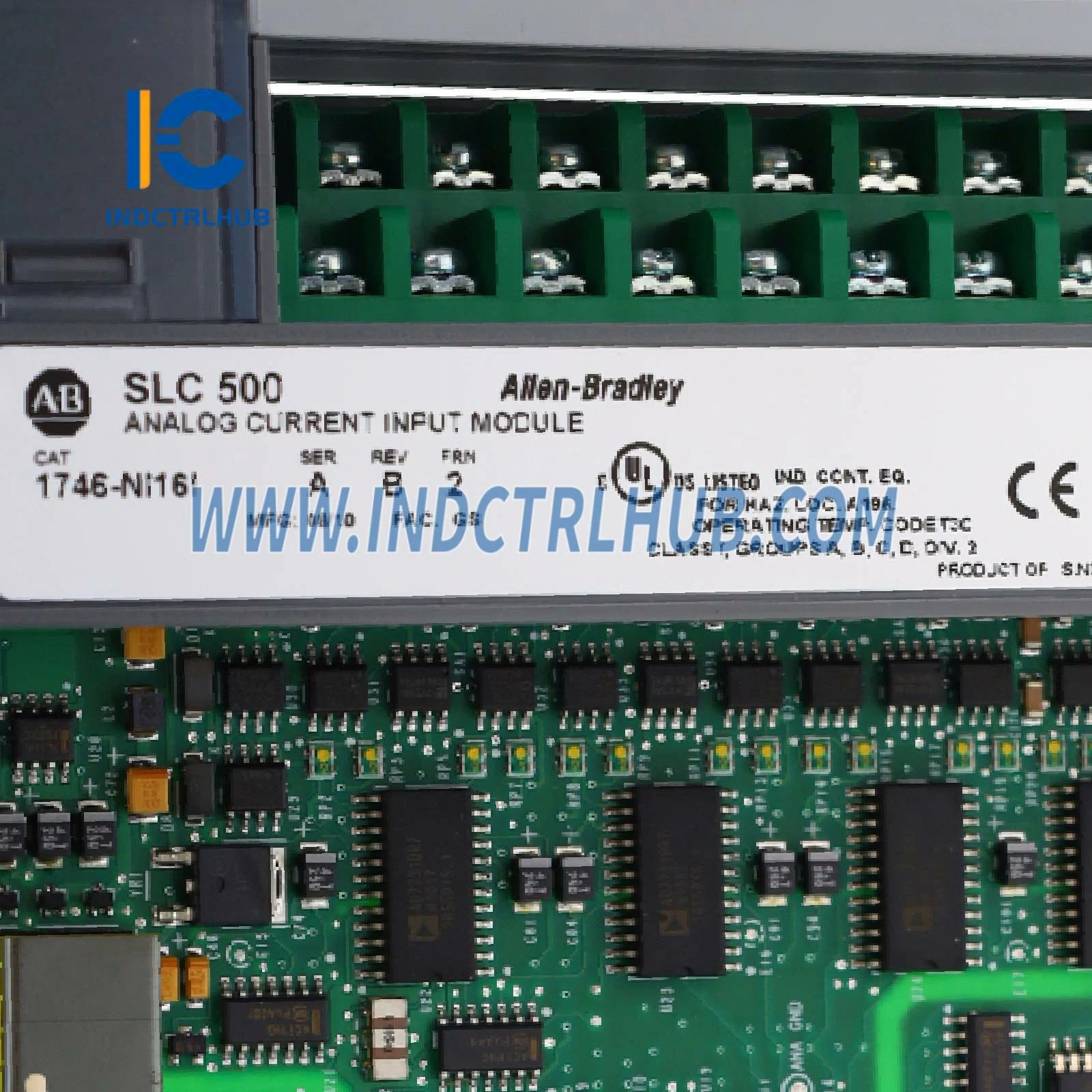

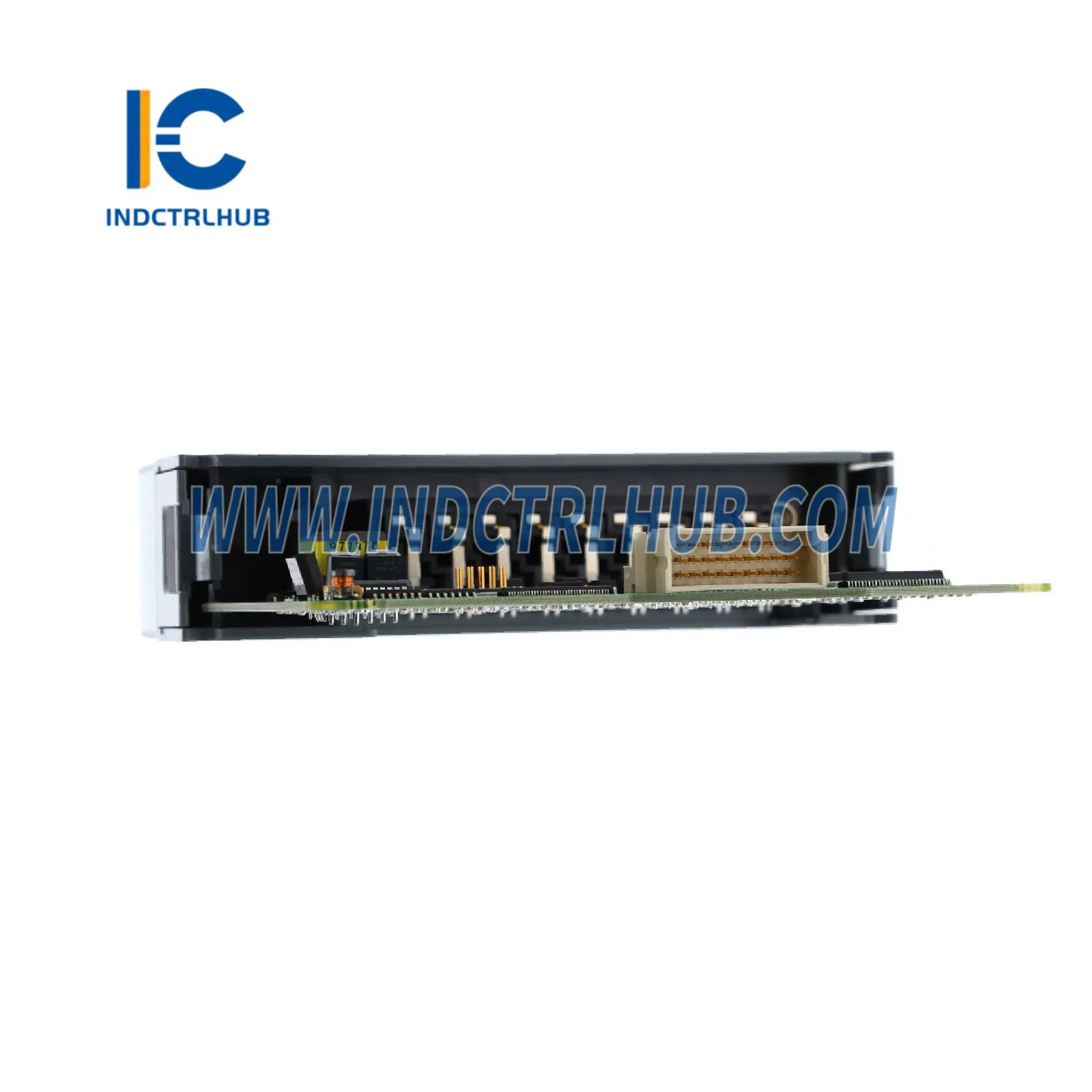

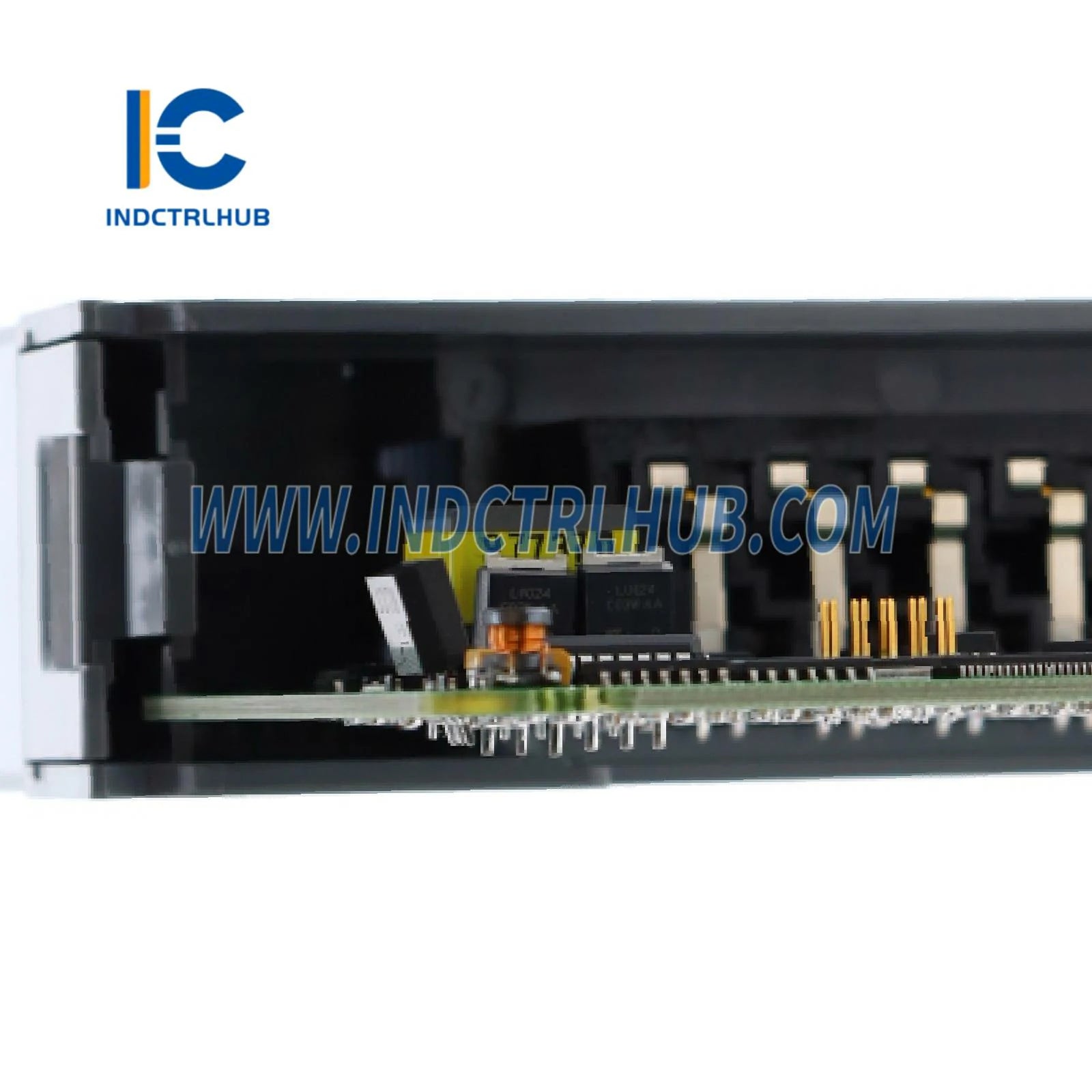

ALLEN BRADLEY 1746-NI16I/A 16 csatornás analóg bemeneti modul
ALLEN BRADLEY 1746-NI16I/A 16 csatornás analóg bemeneti modul
Manufacturer: ALLEN BRADLEY
Product No.: 1746-NI16I/A
Condition:1000 raktáron
Product Type: 16-csatornás analóg bemeneti modul
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 0-24 órás támogatás
- 30 napos visszaküldés
- Gyors szállítás
__ Általános információk
|
Gyártó |
Allen-Bradley |
|---|---|
|
Modell/Típus szám |
1746-NI16I/A |
|
Leírás |
16 csatornás analóg bemeneti modul (áram bemenet) |
_
__ Elektromos műszaki adatok
|
Attribútum |
Műszaki adatok |
|---|---|
|
Háttérpanel áramfogyasztás |
125 mA 5V DC-nél__75 mA 24V DC-nél |
|
Háttérpanel energiafogyasztás |
Max. 2,425W (0,625W 5V DC-nél, 1,8W 24V DC-nél) |
|
Csatornák száma |
16 (háttérpanel szigetelt) |
|
I/O váz helye |
Bármely I/O modul foglalat, kivéve a 0. foglalatot |
|
A/D átalakítási módszer |
Sigma-Delta |
|
Bemeneti szűrés |
Aluláteresztő digitális szűrő programozható frekvenciákkal |
|
Bemeneti szűrő frekvenciák |
6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
|
Normál módusú elnyomás ([+] és [-] bemenet között) |
>80 dB 50/60 Hz-en__>75 dB egyenáramnál__>100 dB 50/60 Hz-en |
|
Közös módusú elnyomás (bemenetek és a vázföld között) |
_75 dB egyenáramnál___100 dB 50/60 Hz-en |
|
Szigetelés |
500 V AC szigetelés 1 másodpercig |
|
Közös módusú feszültségtartomány |
±10,25 V az analóg közös terminálhoz képest__Max. 20,5 V bármely két jel bemeneti terminál között |
_
__ További műszaki adatok
|
Attribútum |
Műszaki adatok |
|---|---|
|
LED jelzők |
5 zöld állapotjelző (1 minden 4 csatornás csoporthoz, 1 a modul állapotához) |
|
Modul azonosító kód |
1. osztály: NI16I = 3504__3. osztály: NI16I = 10403 |
|
Ajánlott kábel |
Belden #8761 vagy egyenértékű |
|
Maximális vezeték méret |
Két 14 AWG vezeték sorkapcsonként |
|
Maximális kábel impedancia |
NI16I (Áramforrás): 249Ω maximális hurok impedancia |
|
Sorkapocs |
Eltávolítható, Allen-Bradley pótalkatrész (Katalógusszám: 1746-RT25G) |
|
Előre bekötött kábelek |
1492-ACAB005A46 (0.5m)__1492-ACAB010A46 (1.0m)__1492-ACAB025A46 (2.5m)__1492-ACAB050A46 (5.0m) |
|
Felhasználói sorkapcsok |
1492-AIFM8-3__1492-AIFM16-F-3 |
_
