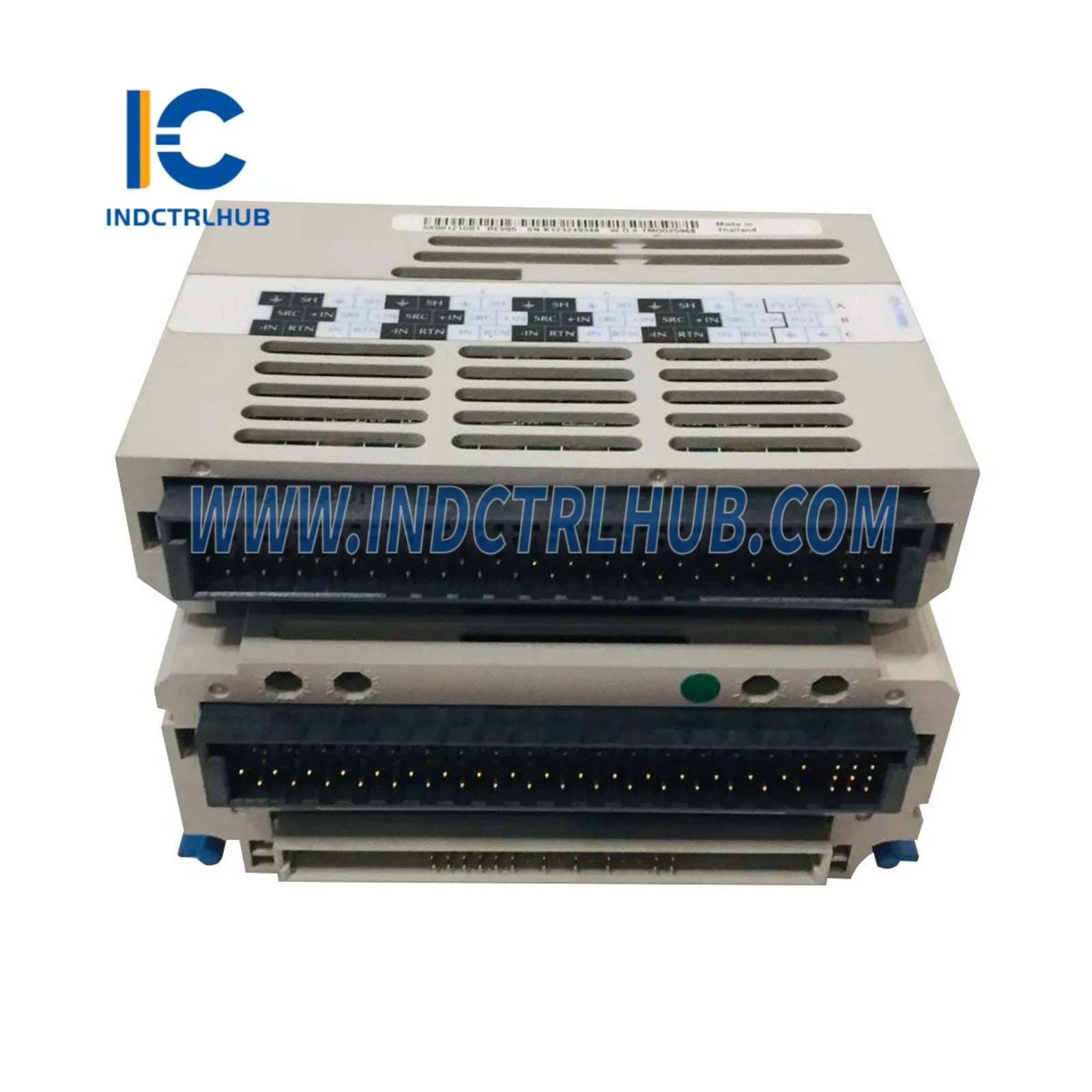

5X00119G01 + 5X00121G01 Emerson Ovation 8 csatornás RTD bemeneti modul

🌡️ Nagypontosságú hőmérsékletmérés ipari DCS rendszerekhez

A 5X00119G01 + 5X00121G01 párosítás vállalati szintű RTD (ellenállás-hőmérő) jelfeldolgozást biztosít az Emerson Ovation vezérlőrendszerekhez. Ez a nyolccsatornás hőmérséklet-bemeneti megoldás fejlett linearizációs algoritmusokat ötvöz kiváló zajszűréssel, így az elsődleges választás a kritikus hőmérséklet-ellenőrzéshez erőművekben, vegyi reaktorokban és folyamatfűtési alkalmazásokban, ahol a hőmérséklet pontossága közvetlenül befolyásolja a biztonságot, hatékonyságot és a termék minőségét.

🔬 Fejlett műszaki képességek

• Bemeneti csatornák: 8 független RTD hőmérséklet-bemenet
• Érzékelő kompatibilitás: Pt100, Pt1000, Ni100, Ni1000, Cu10, Cu50 (2-vezetékes, 3-vezetékes, 4-vezetékes konfigurációk)
• Hőmérséklet-tartomány: -200°C-tól +850°C-ig (-328°F-tól +1562°F-ig) az érzékelő típusától függően
• Mérési pontosság: ±0,3°C 0°C-on, ±0,5°C a teljes tartományban
• Felbontás: 0,01°C 16 bites átalakítási pontossággal
• Vezetékellenállás kompenzáció: Automatikus kompenzáció akár 100Ω vezetékenként (3-vezetékes/4-vezetékes)
• Minta vételi sebesség: 4 minta másodpercenként csatornánként digitális szűréssel
• Érzékelő hibadetektálás: Nyitott áramkör, rövidzár, határon kívüli értékek érzékelése riasztás generálásával
• Izoláció: 1500VAC csatorna-rendszer között, 500VAC csatornák között
• Környezeti működési tartomány: -40°C-tól +70°C-ig automatikus hidegcsatlakozás kompenzációval
• Tanúsítványok: UL, CSA, CE, ATEX, IECEx, SIL 2 tanúsított biztonsági alkalmazásokhoz

🏗️ Küldetéskritikus telepítési forgatókönyvek

Erőművek: Gőzturbina csapágyhőmérsékletek, generátor állórész tekercsek és kazán gazdaságosító szakaszok monitorozása szén-, gáz- és kombinált ciklusú erőművekben. A modul SIL 2 tanúsítványa támogatja a turbina védelmi rendszerekbe való integrációt, ahol a hőmérséklet-ingadozások vészleállítást váltanak ki a katasztrofális berendezéskárok megelőzése érdekében.

Vegyi és polimer feldolgozás: Egzoterm reakcióhőmérsékletek nyomon követése kötegreaktorokban, extruder csőzónák műanyaggyártásban, valamint katalizátorágy hőmérsékletek folyamatos folyamatokban. A négyvezetékes RTD támogatás kiküszöböli a vezetékellenállás hibáit a hosszú kábelhosszok esetén, amelyek jellemzőek a nagyméretű vegyi létesítményekben.

Fém- és üveggyártás: Kemencehőmérsékletek, edzőkemence profilok és hőkezelési ciklusok mérése, ahol a pontos hőmérséklet-szabályozás meghatározza az anyag tulajdonságait és a metallurgiai jellemzőket. A kiterjesztett hőmérséklet-tartomány támogatja a magas hőmérsékletű ipari folyamatokat a szabványos műszerezési határokon túl.

🚀 Intelligens funkciók és innováció

Önkalibrációs technológia: Beépített referencia ellenállások lehetővé teszik az időszakos önellenőrzést külső kalibráló eszköz nélkül, csökkentve a karbantartási költségeket és biztosítva a folyamatos mérési integritást az ütemezett kalibrációk között.

Adaptív szűrés: Konfigurálható digitális szűrők automatikusan igazítják az időállandókat a folyamatdinamikához – gyors válasz a hirtelen hőmérsékletváltozásokra, erős szűrés zajos környezetben – optimalizálva a sebesség és stabilitás közötti egyensúlyt.

Redundancia architektúra: Kettős redundáns konfigurációkban telepíthető kritikus hőmérsékletmérésekhez biztonsági műszerrendszerekben, automatikus átváltással biztosítva a folyamatos megfigyelést modulcsere vagy meghibásodás esetén is.

🔧 Telepítési és konfigurációs előnyök

A 5X00121G01 egységen található rugós kapcsok gyorsítják a helyszíni bekötést és megszüntetik a csavaros kapcsok lazulását hőmérséklet-ciklusok során. Az Ovation Developer Studio intuitív grafikus konfigurációt kínál az érzékelőtípusok, hőmérsékleti egységek és riasztási beállítások számára manuális paraméterbevitel nélkül, csökkentve az üzembe helyezési időt 50%-kal a régi rendszerekhez képest.

📦 Teljes rendszercsomag

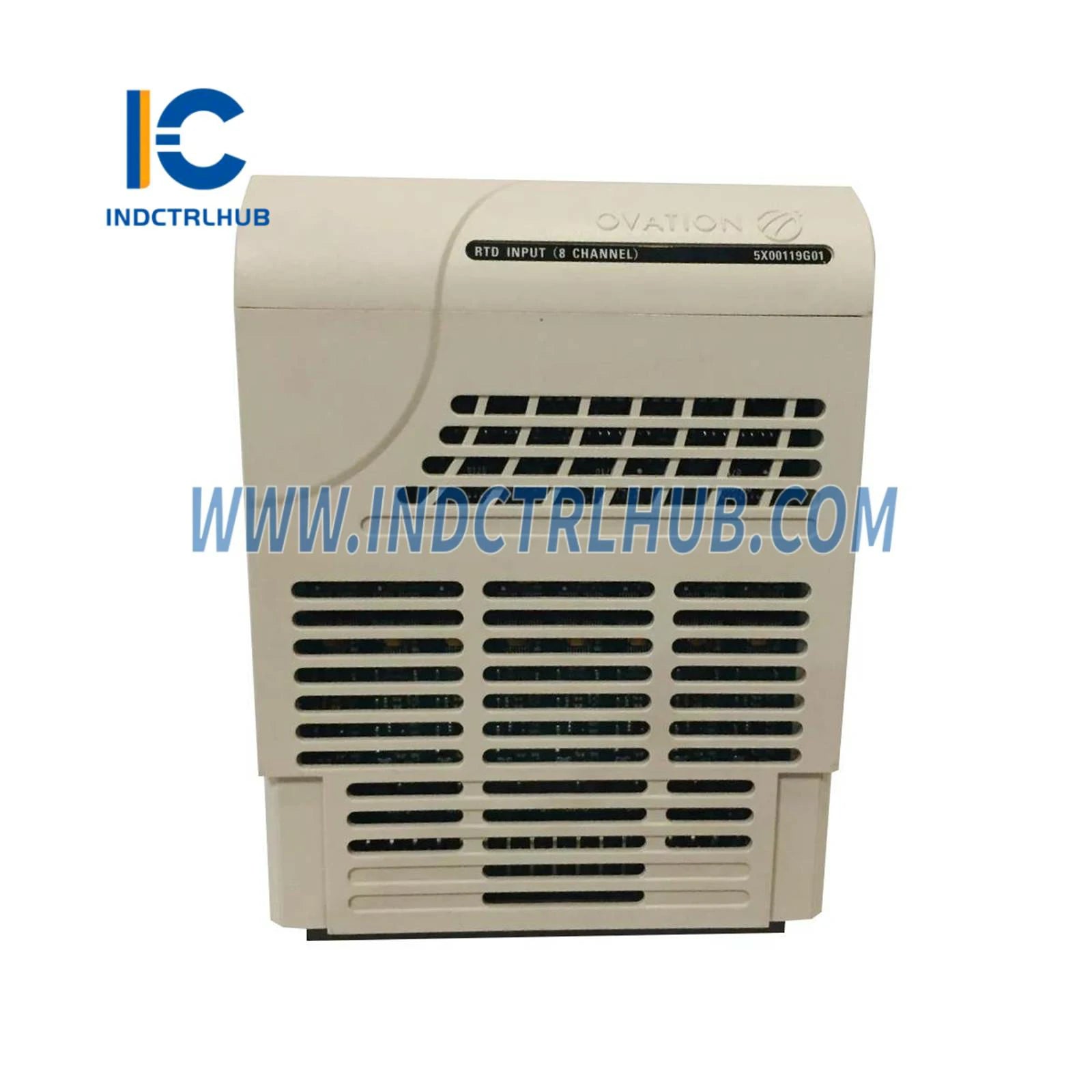

• 5X00119G01 RTD bemeneti jelfeldolgozó modul

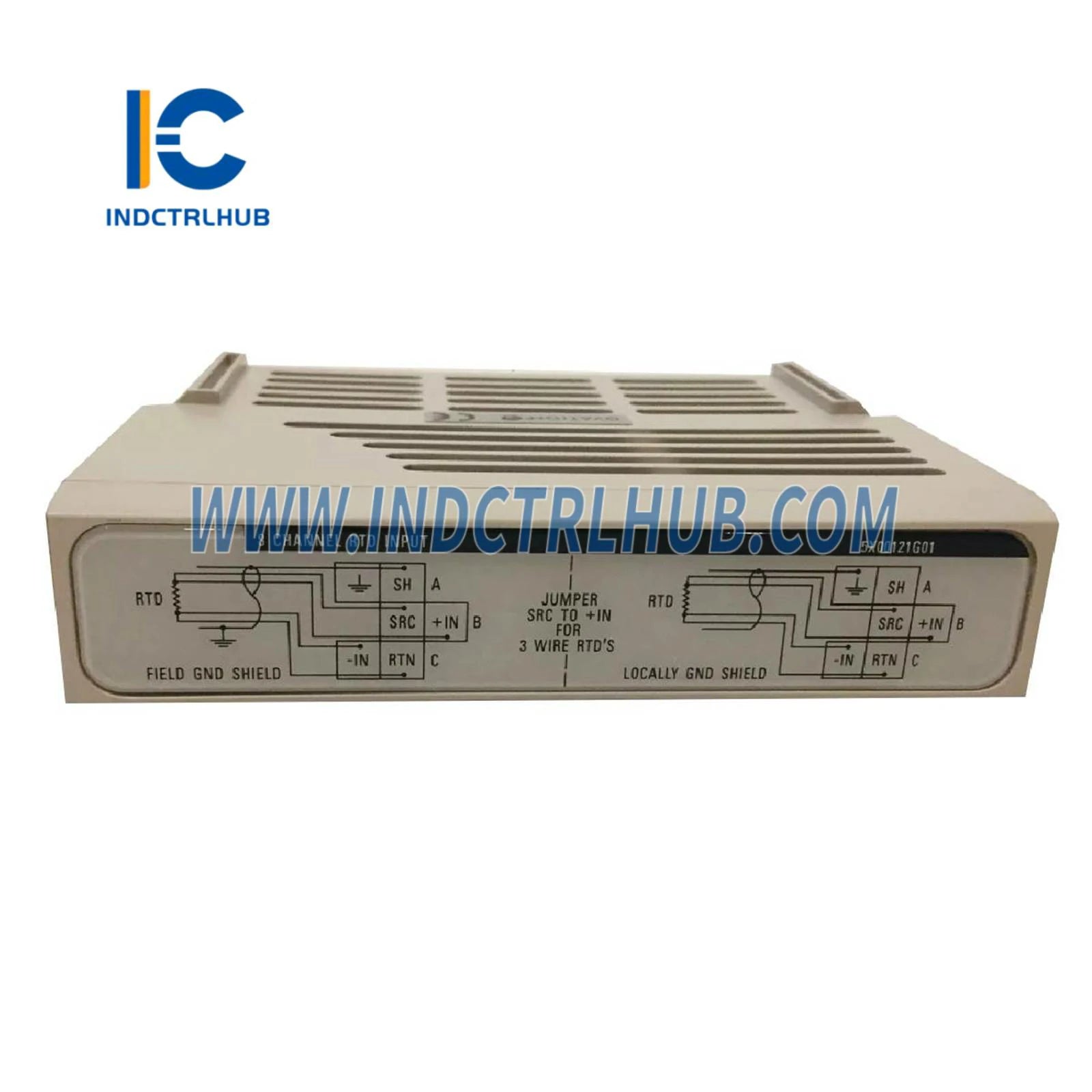

• 5X00121G01 helyszíni terminál egység rugós kapcsokkal
• Modul rögzítő hardver és kihúzó eszköz
• Gyári kalibrációs tanúsítvány, amely az ITS-90 hőmérsékleti szabványokhoz visszakövethető
• Telepítési kézikönyv érzékelő bekötési rajzokkal

✅ Megbízhatóság és globális támogatás

Ipari szintű szabványok szerint gyártva, konform bevonattal a zord környezetekhez. Minden modul hőmérséklet-cikluson, rezgésvizsgálaton és 100%-os funkcionális ellenőrzésen megy keresztül szállítás előtt. Az Emerson világszerte elérhető szervizhálózata támogatást nyújt alkalmazásmérnöki segítséggel, gyors alkatrészellátással és helyszíni üzembe helyezéssel kritikus telepítésekhez.
