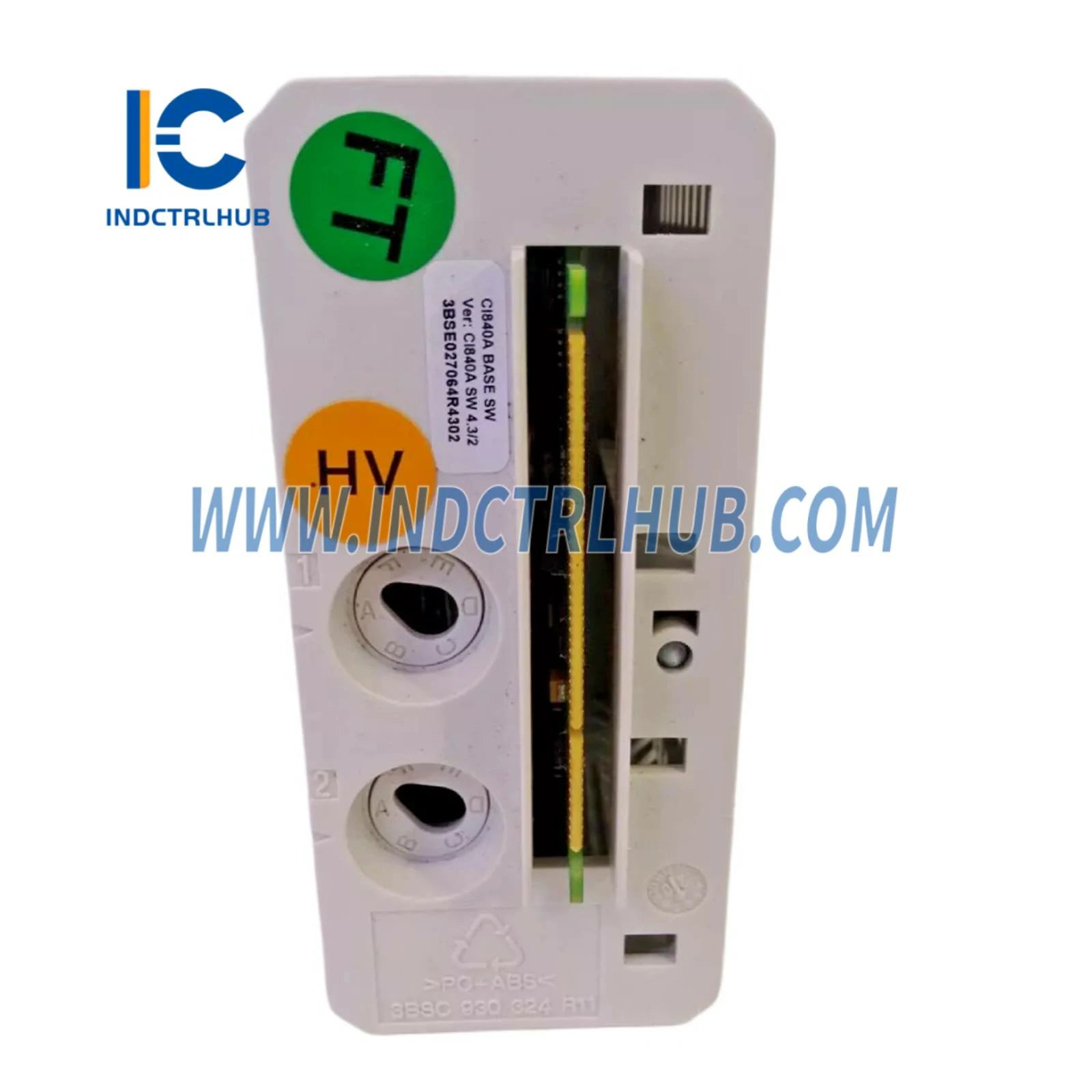

3BSE041882R1 | ABB CI840A Profibus kommunikációs interfész redundáns

Termék részletei a CI840A Fieldbus kommunikációs interfész (FCI) modulhoz

Általános információk

• Cikkszám: 3BSE041882R1
• Kommunikációs protokoll: PROFIBUS DP-V1
• Master vagy Slave: Slave
• Vonal redundancia: Igen
• Modul redundancia: Igen
• Hot Swap: Igen
• HI vezérlővel együtt használva: Igen
• Befejező egységek:
  • TU846: Redundáns I/O
  • TU847: Nem redundáns I/O

Jellemzők és előnyök

• PROFIBUS DP: PROFIBUS-DPV1 terepi busz interfész a hatékony kommunikációhoz.
• Felügyeleti funkciók: Felügyeleti funkciók az I/O ModuleBus számára.
• Izolált tápegység: Izolált tápegységet biztosít az I/O modulok számára.
• OSP kezelése és konfigurálása: Kimeneti beállítási pontok (OSP) kezelése és konfigurálása.
• Bejövő áramkör biztosítékkal: Stabil tápellátást biztosít a modul számára.
• Forró konfiguráció futás közben: A konfigurációs változtatások a rendszer működése közben is elvégezhetők.
• HART átjárás: Lehetővé teszi a HART kommunikáció átjárását a terepi eszközök számára.
• Redundancia opciók:
  • Redundáns I/O TU846-tal.
  • Nem redundáns I/O TU847-tel.

Részletes adatok

• 24 V fogyasztás: Átlagosan 190 mA
• Elektromos biztonság:
  • EN 61010-1, UL 61010-1
  • EN 61010-2-201, UL 61010-2-201
• Veszélyes helyszíneknek való megfelelés:
  • C1 Div 2 cULus
  • C1 Zóna 2 cULus
  • ATEX 2. zóna
• Tengeri tanúsítványok:
  • ABS, BV, DNV-GL, LR

Környezet és tanúsítás

• Működési hőmérséklet: 0-tól +55 °C-ig (+32-től +131 °F-ig), engedélyek +5-től +55 °C-ig kiadva
• Tárolási hőmérséklet: -40-től +70 °C-ig (-40-től +158 °F-ig)
• Szennyeződési fok: 2. fokozat (IEC 60664-1)
• Korrózióvédelem: ISA-S71.04: G3
• Relatív páratartalom: 5-től 95 %-ig, nem kondenzáló
• Maximális környezeti hőmérséklet:
  • 55 °C (131 °F)
  • Függőleges szereléshez: 40 °C (104 °F)
• Védelmi osztály: IP20 (EN 60529, IEC 529)
• RoHS megfelelőség: DIRECTIVE/2011/65/EU (EN 50581:2012)
• WEEE megfelelőség: DIRECTIVE/2012/19/EU

Fizikai méretek

• Szélesség: 54 mm (2,13 in.)
• Magasság: 119 mm (4,69 in.)
• Mélység: 96 mm (3,78 in.)
• Súly: 0,2 kg (0,44 lbs.)
