Product Description
Termékáttekintés
| Paraméter | Részletek |
|---|---|
| Cikkszám | SDCS-IOB-21 / 3BSE005176R0001 |

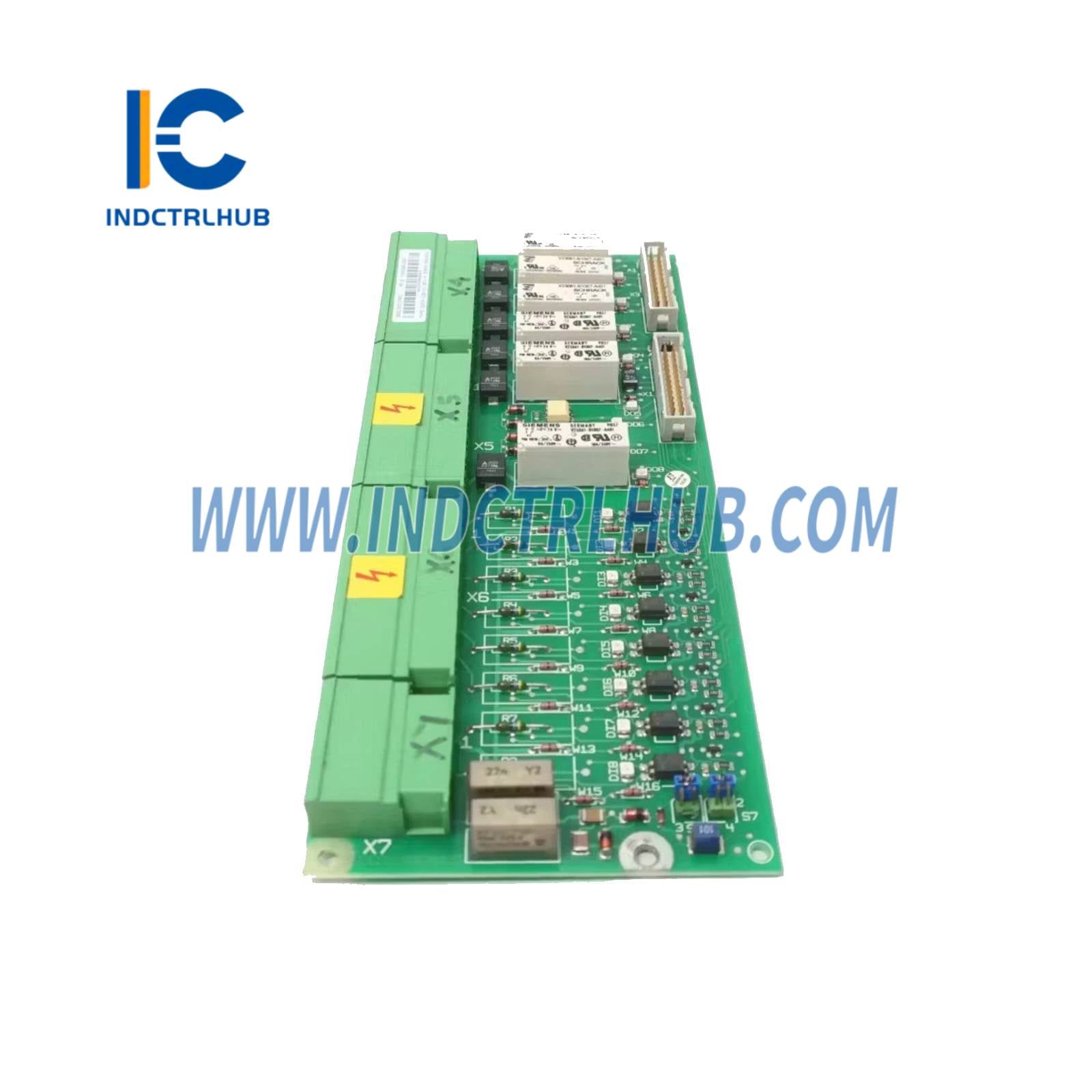

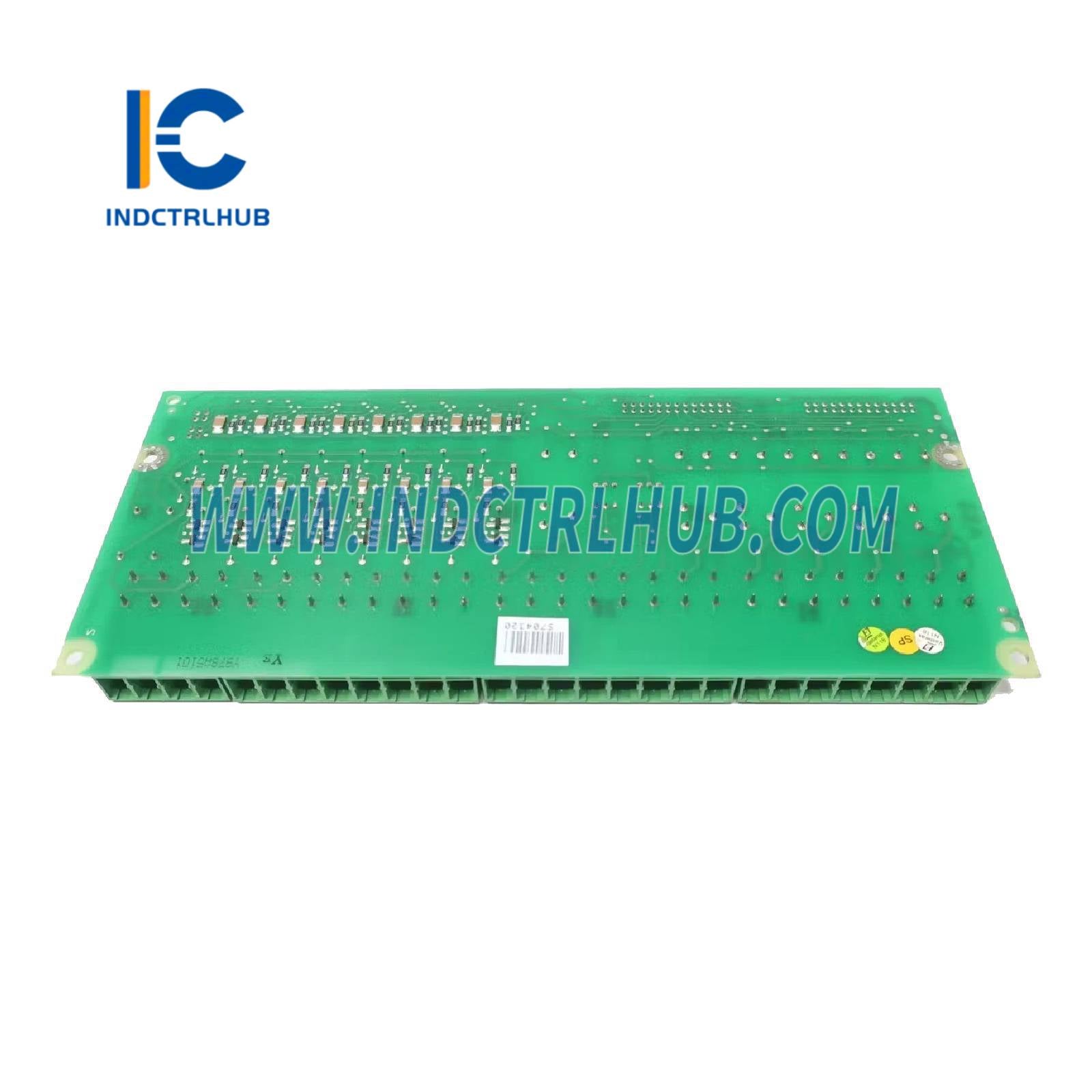

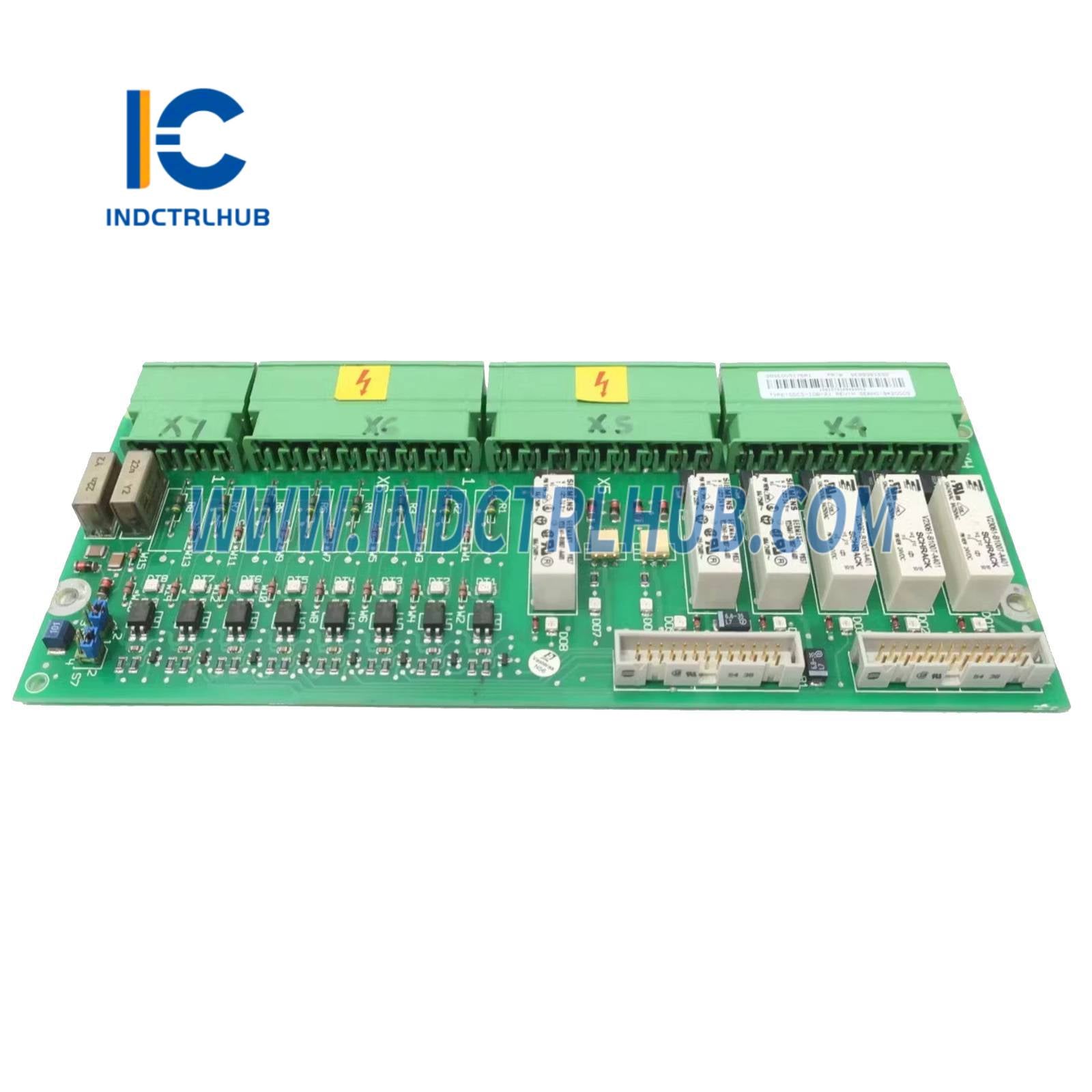

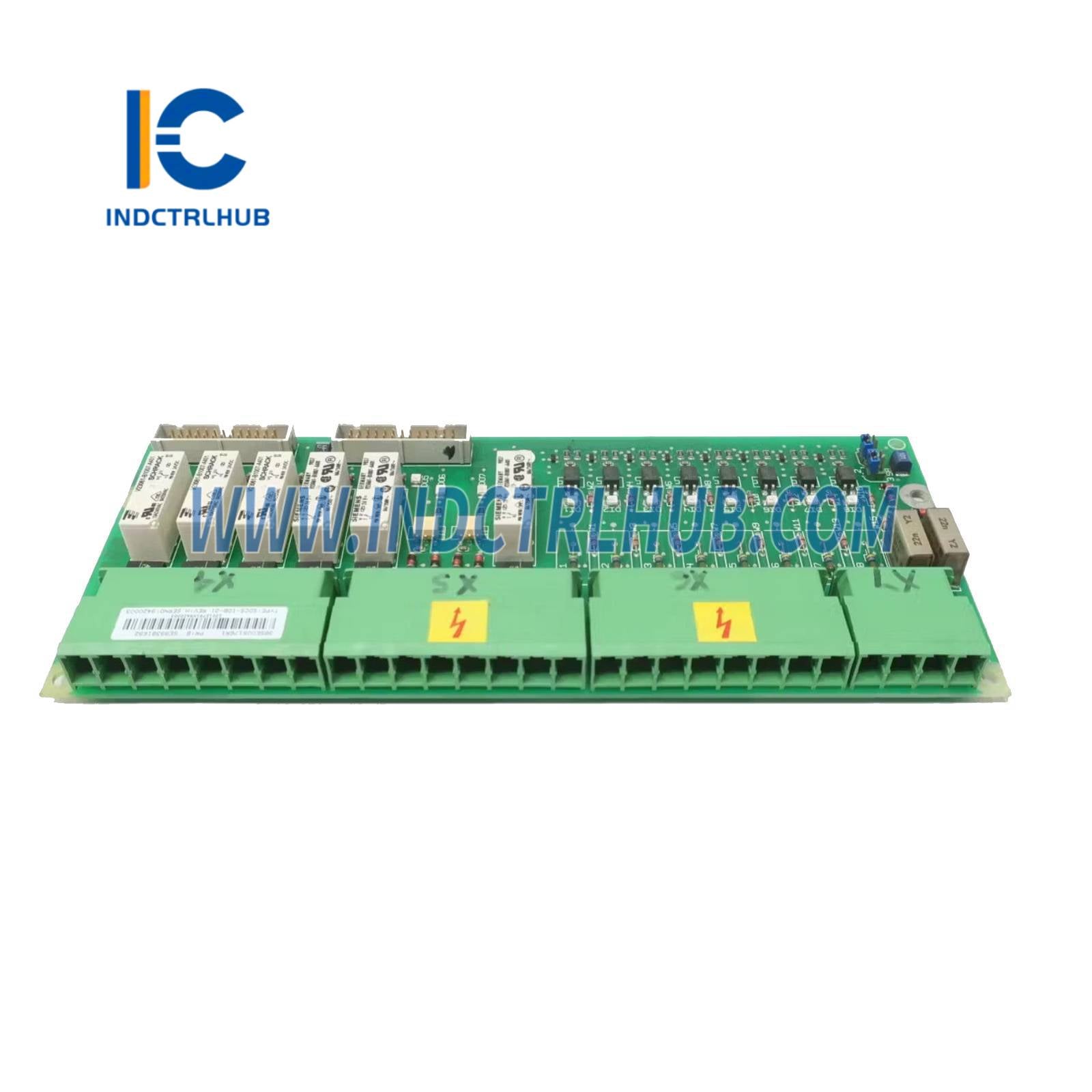

| Terméknév | SDCS-IOB-21 Digitális és analóg I/O csatlakozó panel |
| Alkalmazás | Digitális és analóg I/O csatlakozást biztosít az ABB DCS500 és DCS800 sorozatú egyenáramú hajtások számára ipari automatizálási rendszerekben |
| Kompatibilitás | Kompatibilis az ABB DCS500 és DCS800 hajtásrendszerekkel, SDCS-CON-x vezérlőpanelekhez való csatlakozással |
| Funkció | Lehetővé teszi digitális és analóg bemeneti/kimeneti jelek csatlakoztatását a hajtásvezérléshez, felügyelethez és külső rendszerekkel való integrációhoz |
Funkcionális specifikációk
| Paraméter | Részletek |
|---|---|
| Digitális bemenetek | 8 bemenet, galvanikusan leválasztott, 24 V DC vagy 115/230 V AC |
| Digitális kimenetek | 8 kimenet, galvanikusan leválasztott, relés vagy tranzisztoros kimenetek (24 V DC) |
| Analóg bemenetek | 4 bemenet, ±10 V vagy 4-20 mA, 12 bites felbontás |
| Analóg kimenetek | 2 kimenet, ±10 V vagy 4-20 mA, 12 bites felbontás |
| Feszültségellátás | 24 V DC a hajtásrendszerből |
| Üzemi hőmérséklet | -10°C-tól +55°C-ig |
| Tárolási hőmérséklet | -40°C-tól +70°C-ig |
| Méretek | 16 cm x 16 cm x 12 cm (kb. NYÁK méret) |
| Súly | Kb. 0,3 kg |
| Energiafogyasztás | Alacsony fogyasztás, jellemzően <5 W |
| Csatlakozó portok | Csavaros kapcsok az I/O csatlakozásokhoz; szalagkábel a vezérlőpanelhez |
| Védelem | ESD védelem, túlfeszültség elleni védelem, galvanikus leválasztás |
| Tanúsítványok | CE jelöléssel; RoHS kompatibilis; ipari környezetbe alkalmas |
| Szabványoknak való megfelelés | IEC 61131-2 kompatibilis programozható vezérlők számára; API 670 a kapcsolódó hajtásvédelemhez |
Rendelési információk
| Paraméter | Részletek |
|---|---|
| Alkatrészszám konfiguráció | 3BSE005176R0001 (SDCS-IOB-21 I/O csatlakozó panel DCS500/DCS800 hajtásokhoz) |
| Elérhető opciók | Speciális I/O konfigurációkhoz vagy hajtásmodellekhez készült változatok |
| Testreszabás | Egyedi I/O leképezések vagy jeladaptációk kérésre elérhetők |
