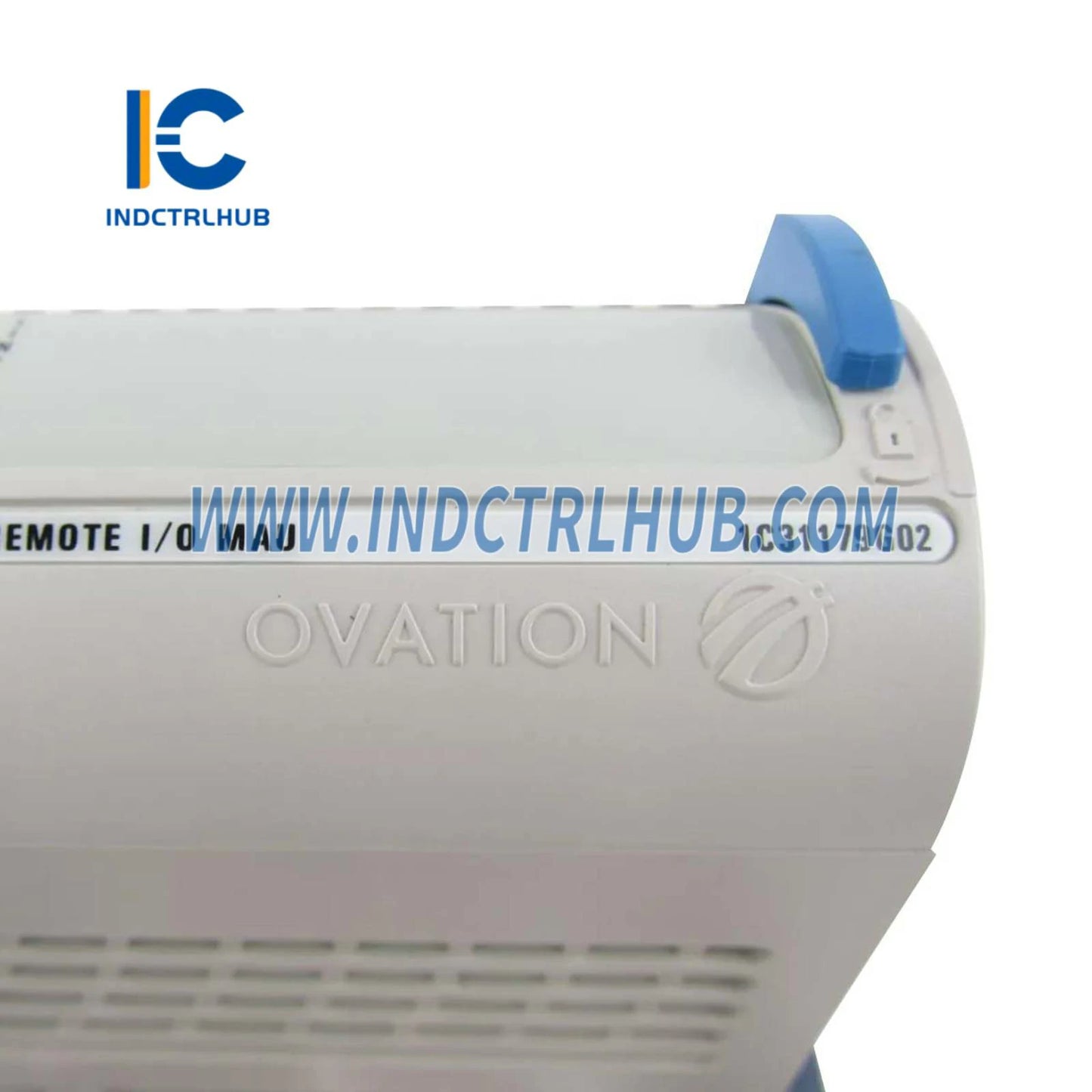

1C31179G02 Emerson Ovation fő csatolóegység elektronikai modul

🔌 Fejlett Kommunikációs Felület az Ovation DCS Architektúrához

A 1C31179G02 Master Attachment Unit (MAU) Elektronikai Modul kulcsfontosságú kommunikációs átjáróként szolgál az Emerson Ovation elosztott vezérlőrendszerekben. Ez a kifinomult interfész modul kezeli a nagysebességű adatcserét az Ovation vezérlők, I/O alrendszerek és kezelői munkaállomások között, biztosítva a determinisztikus valós idejű teljesítményt összetett automatizálási hálózatokban erőművekben, ipari létesítményekben és folyamatműveletekben.

🖥️ Műszaki Architektúra és Műszaki Adatok

• Funkció: Master Attachment Unit (MAU) kommunikációs processzor
• Hálózati Interfész: Kettős redundáns Ethernet portok automatikus átváltással
• Adatátviteli Sebesség: 100 Mbps folyamatos átvitel portonként
• Protokoll Támogatás: Ovation saját determinisztikus protokoll
• I/O Kapacitás: Akár 4 000 I/O pont támogatása MAU-nként
• Beolvasási Ciklus: 10-100 ms konfigurálható frissítési sebesség
• Processzor: Kétmagos architektúra párhuzamos kommunikációs feldolgozáshoz
• Memória: 256 MB RAM akkumulátoros konfiguráció-megőrzéssel
• Redundancia: Hot-standby párosítás zökkenőmentes átváltási képességgel
• Diagnosztikai LED-ek: Tápellátás, kommunikációs állapot, hibajelzés
• Működési Hőmérséklet: 0°C-tól +60°C-ig folyamatos működés
• Tanúsítványok: UL listázott, CE megfelelőség, FM jóváhagyás ipari környezetekhez

⚡ Stratégiai Rendszeralkalmazások

Közüzemi Méretű Villamosenergia-termelés: Koordinálja az elosztott I/O-t a kazán-, turbina- és egyéb rendszerek között szénalapú, kombinált ciklusú és nukleáris létesítményekben. A MAU determinisztikus kommunikációja biztosítja a szinkronizált szabályozási hurkok szoros folyamat-tűréseit, amelyek kritikusak a hatékonyság optimalizálásához és a kibocsátási előírások betartásához.

Kogeneráció és Távhőenergia: Integrálja a hő- és villamosenergia-termelés szabályozását több generációs egység, hővisszanyerő rendszerek és elosztóhálózatok között. A nagysebességű adatcsere lehetővé teszi a valós idejű terheléskiegyenlítést és a keresletoldali válaszadást a deregulált energiapiacokon.

Ipari Folyamatirányítás: Kezeli az összetett automatizálási architektúrákat finomítókban, vegyi üzemekben és gyártó létesítményekben, ahol földrajzilag szétterjedt I/O megbízható, nagy sávszélességű kommunikációs infrastruktúrát igényel, amely fenntartja a vezérlési integritást hálózati zavarok esetén is.

💡 Intelligens Kommunikációs Megoldások

Determinált Teljesítmény: Ellentétben a szabványos Ethernet protokollokkal, amelyek ütközési késésekkel szembesülnek, a MAU időosztásos multiplexelést alkalmaz, amely garantálja az előre meghatározott beolvasási ciklusokon belüli kiszámítható üzenetkézbesítést – elengedhetetlen a zárt hurkú vezérlési alkalmazásoknál, ahol az időzítési jitter instabilitást okoz.

Zökkenőmentes Redundancia: Párba állított MAU-k aktív-tartalék konfigurációban automatikus állapotfigyeléssel és másodperces alatti átváltással. A túlélő egység teljes I/O kommunikációt fenntart a partner cseréje alatt, megszüntetve az ütemezett karbantartási időszakokat és maximalizálva a létesítmény rendelkezésre állását.

Skálázható Architektúra: Több MAU egymásra láncolásával bővíthető az I/O kapacitás a folyamatok növekedésével anélkül, hogy vezérlőt kellene cserélni vagy a rendszert jelentősen átalakítani. A moduláris bővítés védi a tőkebefektetéseket, miközben támogatja a meglévő rendszerek bővítését és kapacitásnövelését.

🔧 Mérnöki és Integrációs Előnyök

A forrócserélhető kialakítás lehetővé teszi a helyszíni cserét működés közben anélkül, hogy megszakítaná a szomszédos modulokat vagy a kommunikációs kapcsolatokat. Az Ovation Developer Studio intuitív grafikus konfigurációt biztosít a hálózati topológia, I/O leképezés és redundancia paraméterek beállításához – 40%-kal csökkentve az üzembe helyezési időt a hagyományos regiszter-alapú programozáshoz képest.

🛡️ Kiberbiztonság és Megfelelőség

Beépített tűzfal funkciók és titkosított kommunikációs csatornák védik a kritikus infrastruktúrát a kibertámadások ellen, miközben megfelelnek a NERC CIP, IEC 62443 és NIST kiberbiztonsági keretrendszereknek. A firmware hitelesítés megakadályozza az illetéktelen kódmódosításokat, amelyek veszélyeztethetik a létesítmény biztonságát vagy megbízhatóságát.

📦 Teljes Modulcsomag

• 1C31179G02 Master Attachment Unit Elektronikai Modul
• Kettős Ethernet kábel (CAT6, árnyékolt, 2 méter)
• Modul rögzítő szerelékek és rögzítő kapcsok
• Konfigurációs útmutató hálózati architektúra példákkal
• Gyári teszt tanúsítvány sorozatszám nyomon követéssel

🌐 Globális Támogatási Infrastruktúra

Az Emerson világszintű szervizhálózatának támogatásával, regionális műszaki központokkal, amelyek 0-24 órás támogatást, tanúsított képzési programokat és átfogó pótalkatrész készletet kínálnak. Kiterjesztett garanciális programok és élettartam-hosszabbító szolgáltatások biztosítják a hosszú távú rendszerüzemeltetést kritikus infrastruktúrák esetén, amelyek évtizedekig megbízható működést igényelnek.
