Product Description
Pregled proizvoda
| Kategorija | Detalji |
|---|---|
| Proizvođač | Woodward |
| Model/Broj dijela | 8237-1600 |

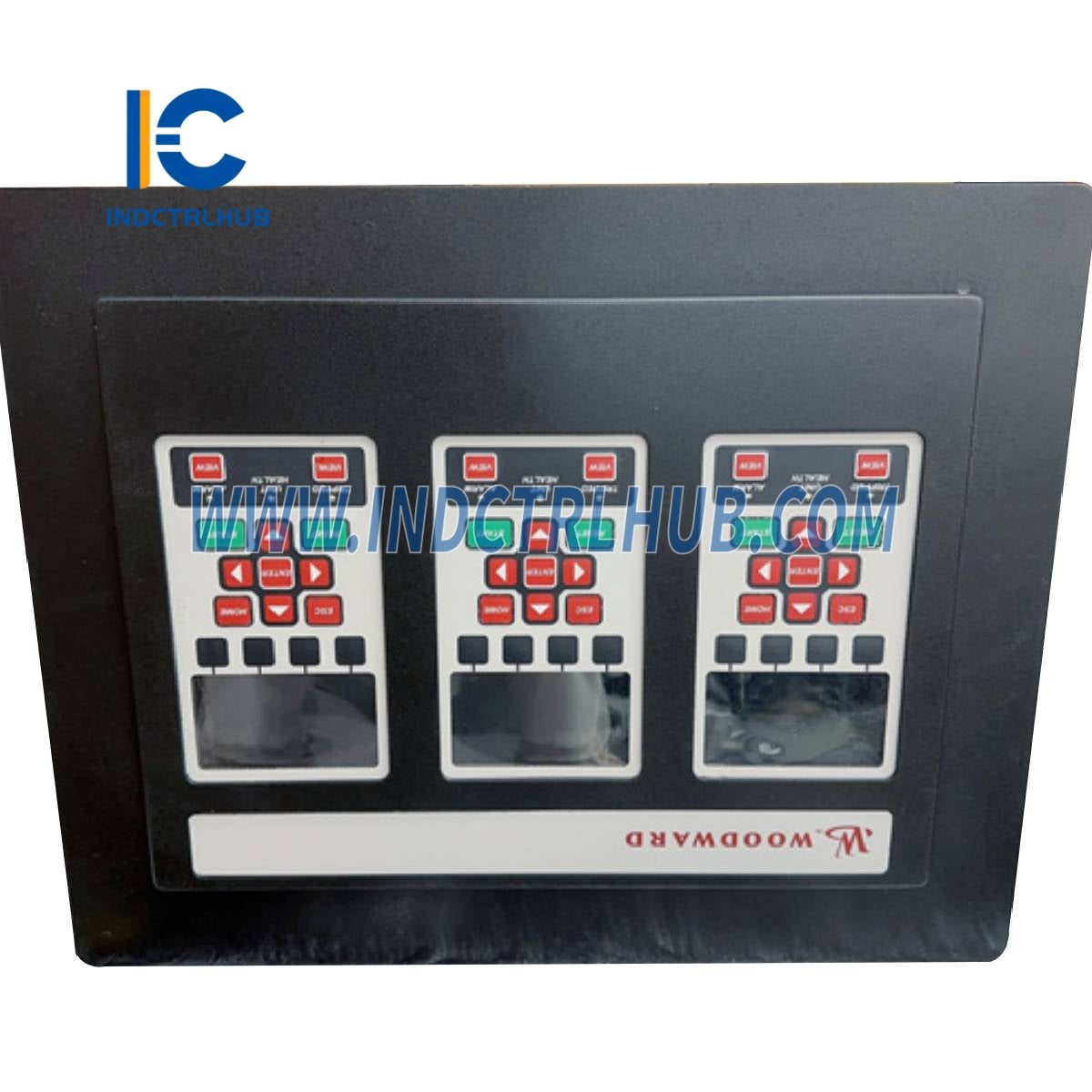

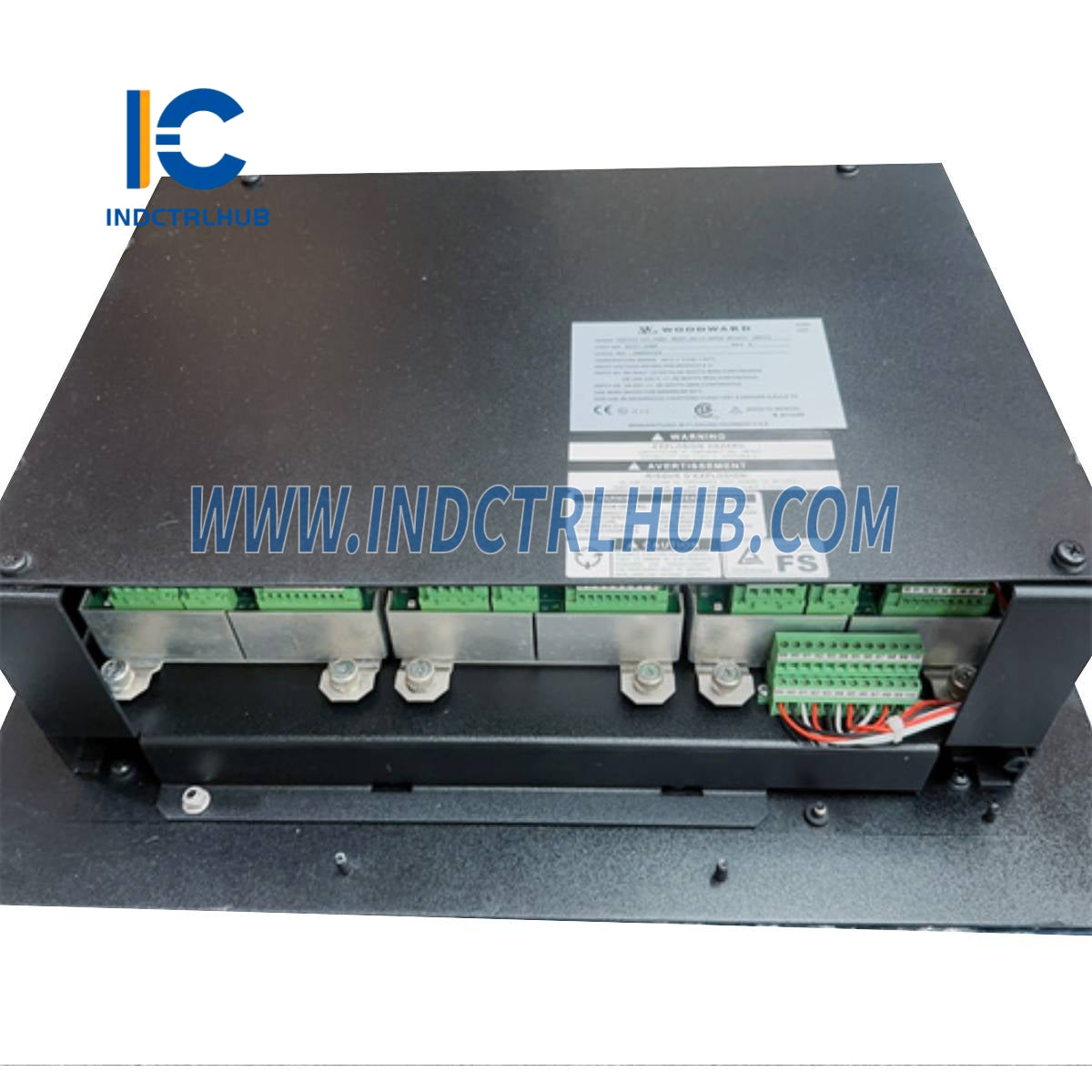

| Opis | ProTech-GII sustav za detekciju prekoračenja brzine dizajniran za sigurno zaustavljanje parnih, plinskih i hidro turbina pri otkrivanju događaja prekoračenja brzine ili prekomjernog ubrzanja |
| Ključne značajke | Trostruki modularni dizajn, SIL-3 certificiran, dvostruko redundantni izlazi releja za isključenje, Modbus komunikacija, konfiguracija za montažu na ploču |
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Model | 8237-1600 |
| Linija proizvoda | ProTech-GII |
| Ulazna snaga | Visoki napon (88-264 VAC) / Niski napon (18-32 VDC) |
| Izlazi releja za isključenje | 2 dvostruko redundantna izlaza (arhitektura 2-od-3 glasovana) |
| Raspon brzine | 0,5 do 32.000 o/min |
| Vrijeme odziva | 12 milisekundi |
| Prikazi brzine | 4-20 mA |
| Komunikacija | Trostruko redundantni serijski Modbus portovi |
| Radna temperatura | -20°C do 60°C (-4°F do 140°F) |
| Težina | Približno 6,5 kg za jedinicu za montažu na ploču |
Opcije vanjskog povezivanja
| Vrsta veze | Detalji |
|---|---|
| Podržane veze | Redundantni žični ulazi/izlazi i trostruko redundantna Modbus komunikacija za integraciju s upravljanjem turbine ili DCS postrojenja |
Funkcionalne značajke
| Značajka | Detalji |
|---|---|
| Zaštita od prekoračenja brzine | Nadzire brzinu i ubrzanje turbine, isključujući sustave tijekom događaja prekoračenja brzine |
| Mogućnosti testiranja | Interni generator frekvencije za simulirane testove prekoračenja brzine, s funkcijom zapisivanja |
| Dijagnostika | Bilježi isključenja, alarme i događaje prekoračenja brzine s vremenskim oznakama |
| Sigurnosna certifikacija | IEC61508 SIL-3 certificiran za kritične sigurnosne primjene |
Model i konfiguracija
| Kategorija | Detalji |
|---|---|
| Osnovni model | 8237-1600 (ProTech-GII sustav za detekciju prekoračenja brzine, montaža na ploču, ulaz visokog/niskog napona, glasovani releji) |
| Konfiguracija | Trostruki modularni dizajn omogućuje online popravke; integrira se sa sigurnosnim sustavima turbine putem Modbus ili žičanih signala |
