Product Description
Pregled

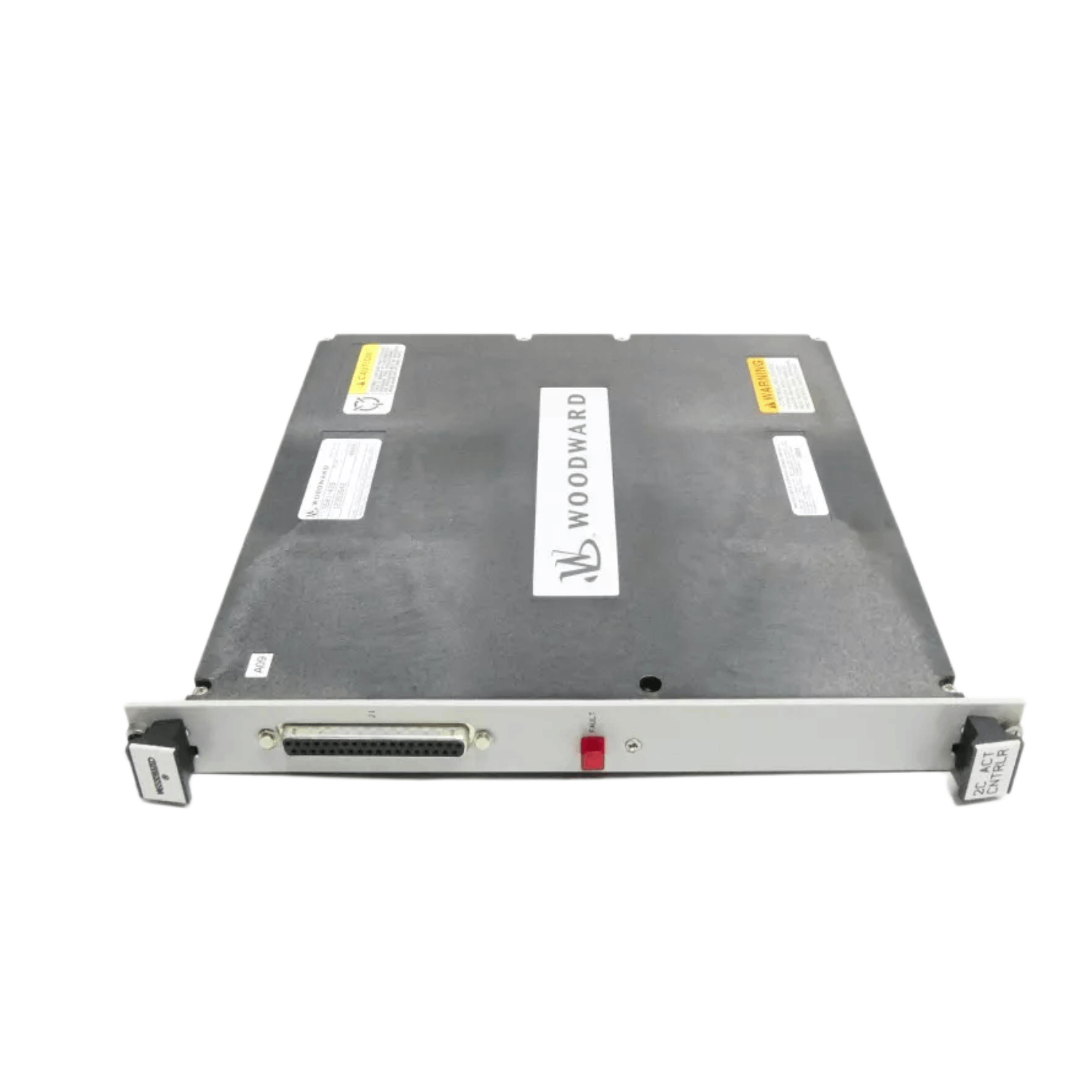

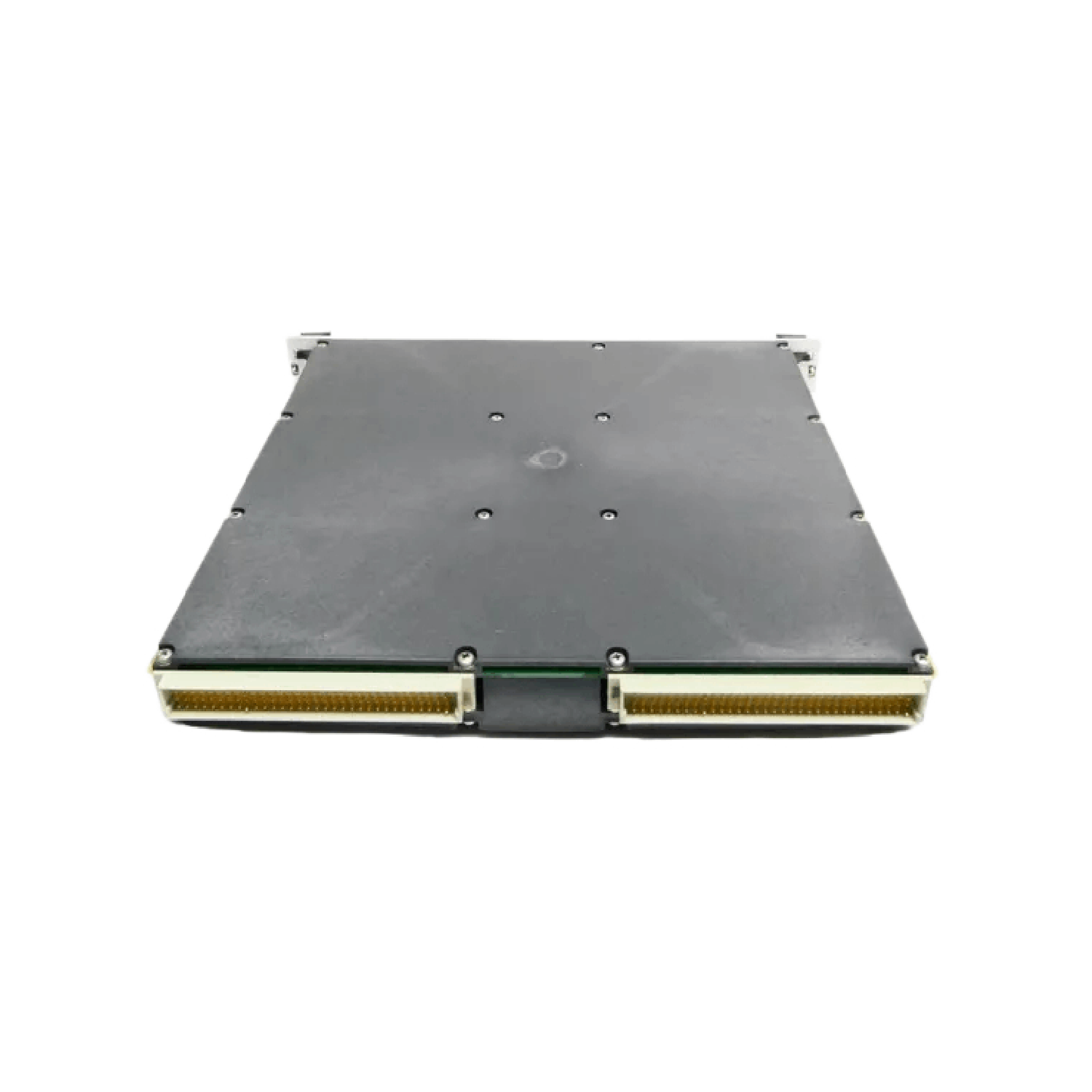

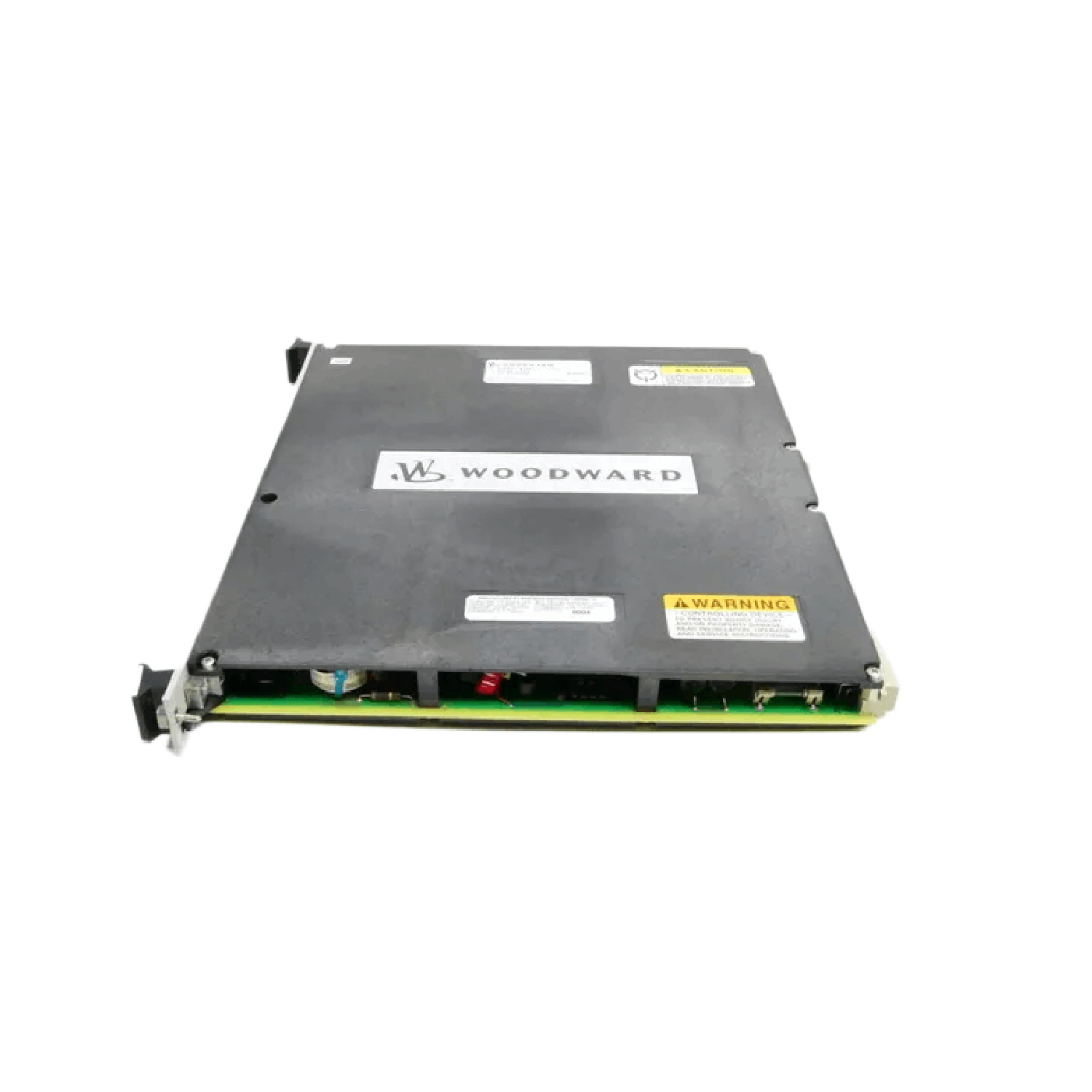

Span> 5501-429 je 2-kanalni modul upravljača aktuatora iz Woodwardove NetCon Controller Series. Dizajniran je za regulaciju pneumatskih ili hidromehaničkih aktuatora, bilo u proporcionalnom ili integrirajućem načinu upravljanja. Ovaj modul je 25mA verzija, s posebnim zahtjevima za napajanje i opterećenje.
Ključne značajke
-
Dvokanalna kontrola: Svaki kanal neovisno upravlja aktuatorom.
-
Kompatibilni uređaji za povratnu informaciju: Podržava LVDT (Linearni varijabilni diferencijalni transformator) i RVDT (Rotacijski varijabilni diferencijalni transformator) za povratnu informaciju o položaju.
-
Otkrivanje kvarova i alarmi: Nadgleda uzbuđenje, povratnu informaciju, upravljače, pogreške položaja, logičku snagu, aktivnost mikrokontrolera i status CPU modula.
-
LED indikator statusa: crvena LED za kvar signalizira operativne probleme—
-
Stalno crvena: Nema komunikacije s CPU modulom.
-
Treptajuće crvena: Interni kvar; modul treba zamijeniti.
-
Jednostavna instalacija i uklanjanje: Dizajniran za uključivanje u matičnu ploču unutar upravljačkog kućišta, s ručkama za sigurno uklanjanje.
-
Zahtijeva MicroNet niskog gustoćnog diskretnog kabela za pravilno funkcioniranje.
Tehničke specifikacije
-
Verzija upravljača: 25mA verzija
-
Zahtjevi za napajanje:
-
+5V @ 0.5A
-
+24V @ 1A
-
Maksimalni otpor opterećenja: 10/30mA max
-
Točnost očitanja struje: ±5% pune skale
-
Dimenzije: 10.25 x 9.75 x 1 in
-
Težina: Manje od 2 lbs
-
Proizvođač: Woodward
