Product Description

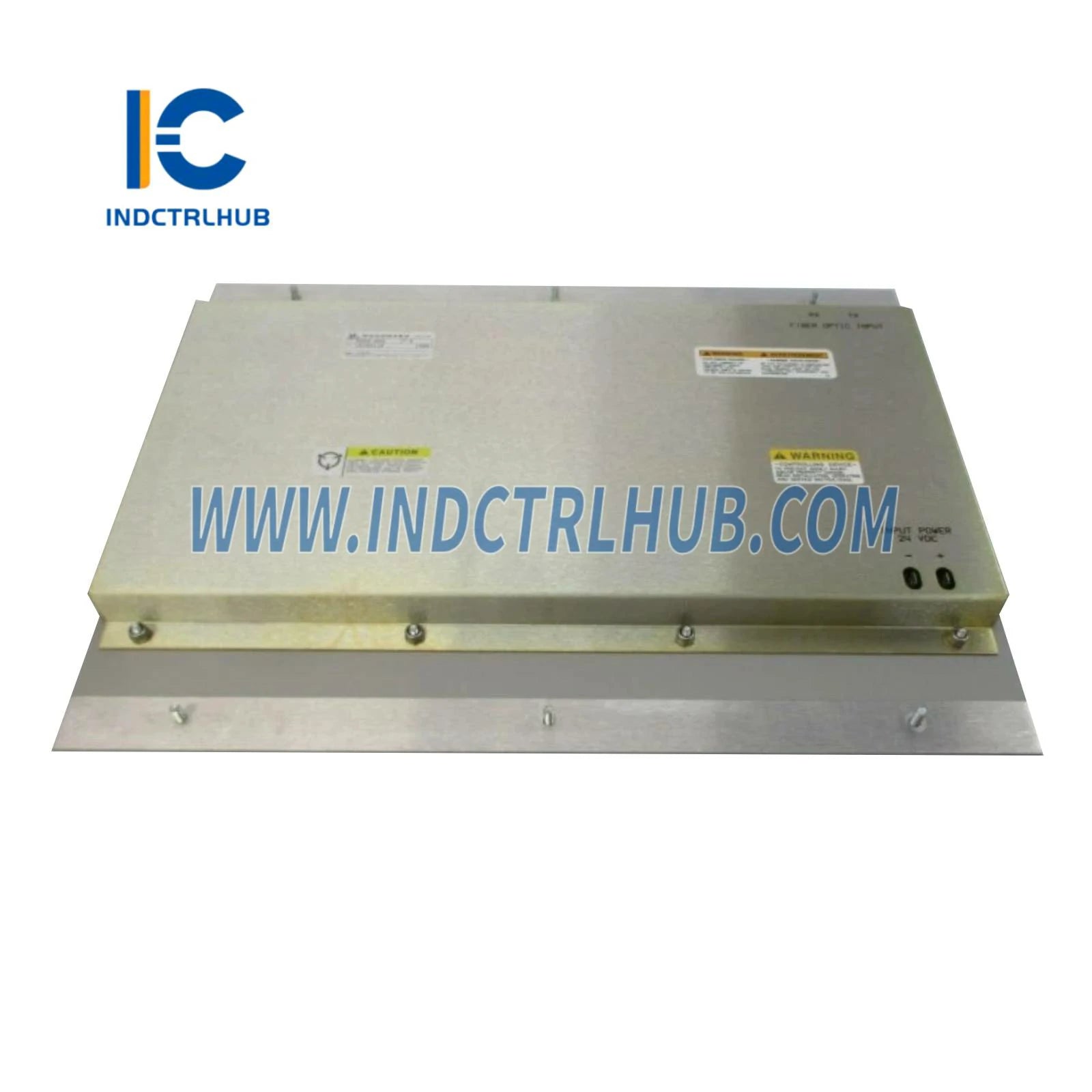

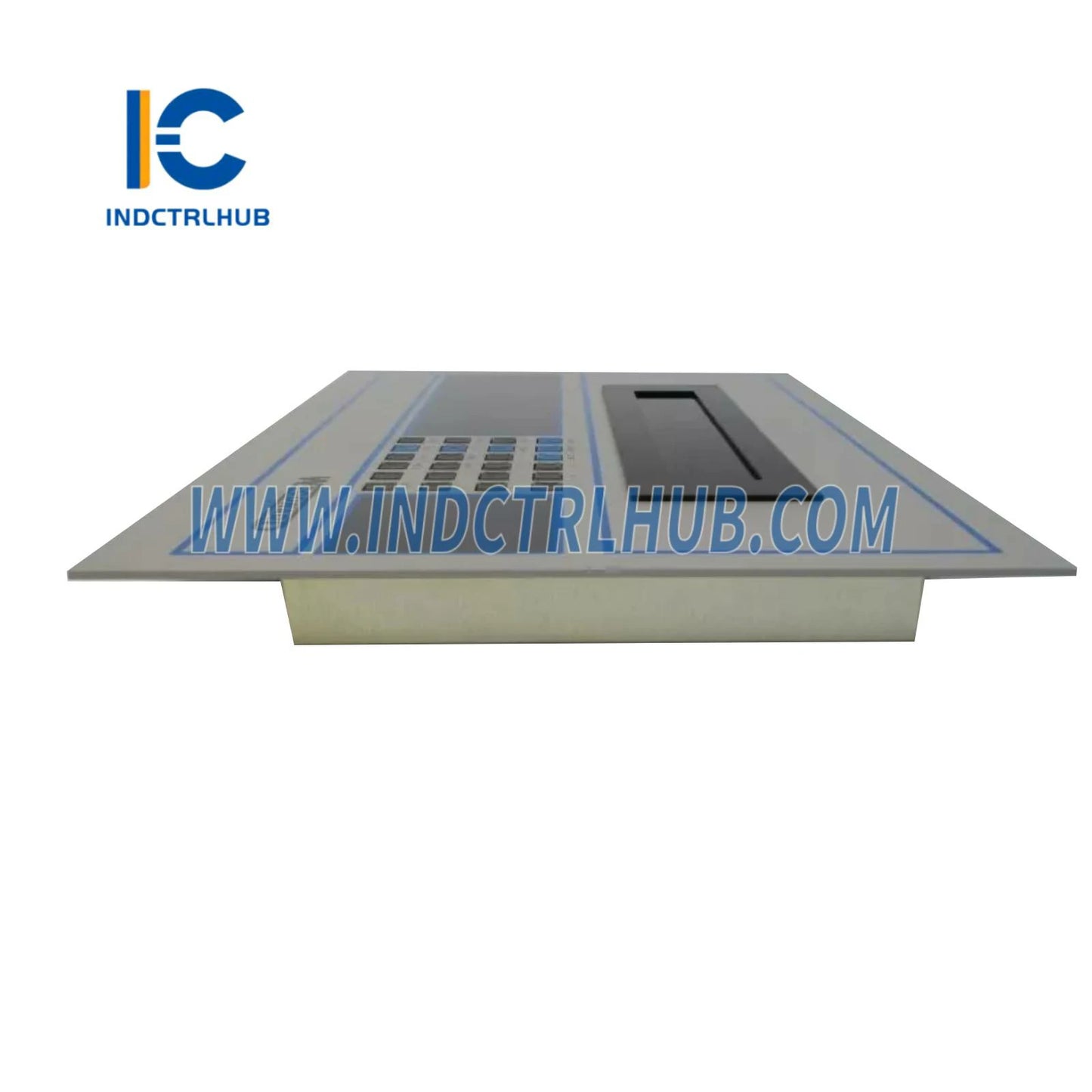

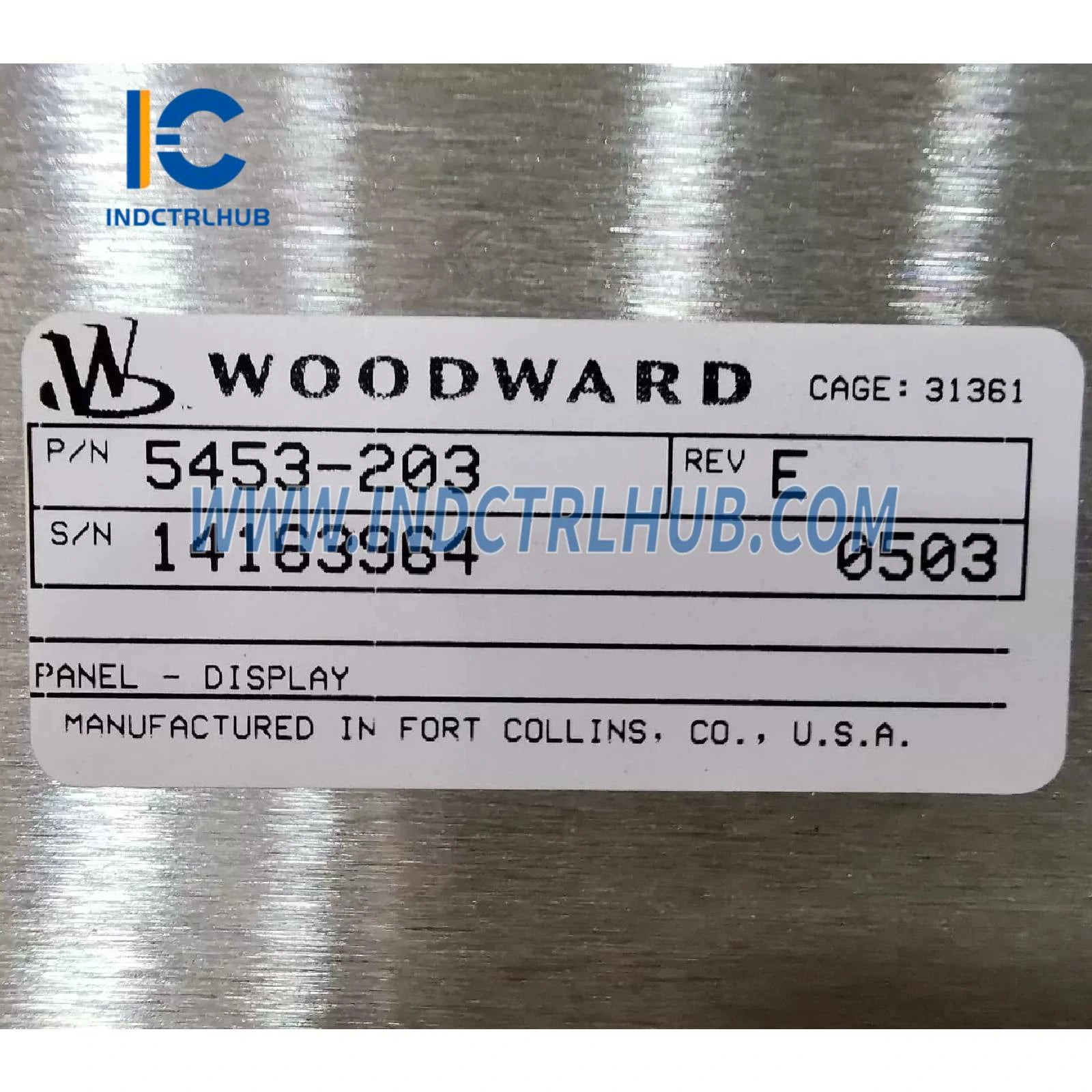

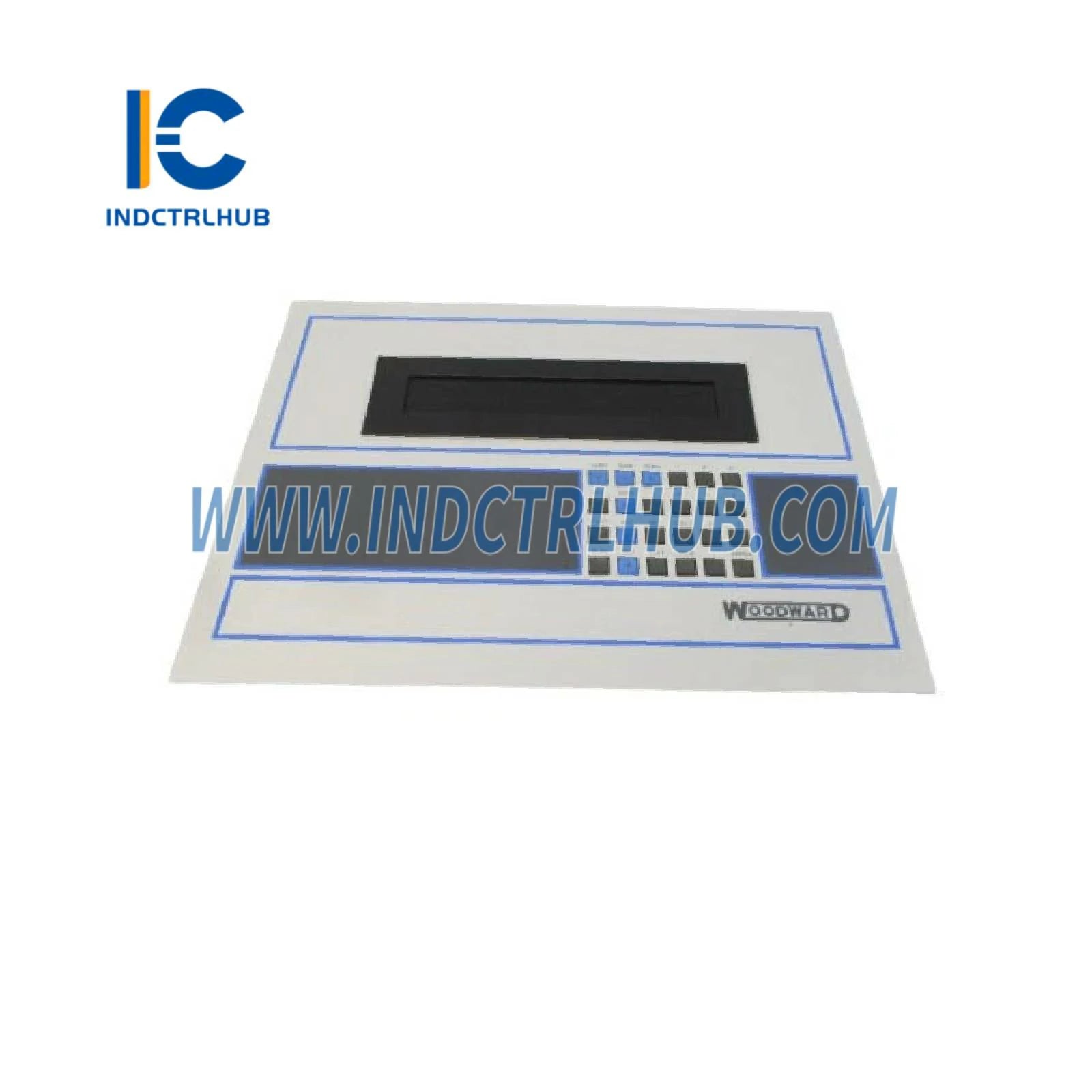

Woodward 5453-203 MicroNet TMR CPU modul
Pregled proizvoda
- Woodward 5453-203 je CPU modul dizajniran za Woodwardove MicroNet Triple Modular Redundant (TMR) kontrolne sustave. Ovaj modul služi kao centralna procesorska jedinica za MicroNet TMR platformu, izvršavajući kontrolne algoritme, upravljajući I/O komunikacijama i osiguravajući rad tolerantan na kvarove za kritične industrijske primjene poput plinskih i parnih turbina, kompresora i sustava za proizvodnju energije. Njegova TMR arhitektura pruža visoku pouzdanost kroz trostruku obradu s 2-od-3 glasovanjem, što ga čini idealnim za sigurnosno kritične okoline. 5453-203 se često koristi u industrijama poput proizvodnje energije, nafte i plina, zrakoplovstva i pomorstva, poznat po svojoj robusnoj izvedbi i integraciji s Woodwardovim kontrolnim ekosustavom.
Tehničke specifikacije
- 5453-203 ima sljedeće specifikacije temeljene na industrijskim izvorima i Woodward dokumentaciji:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dijela | 5453-203 |
| Proizvođač | Woodward |
| Opis | CPU modul za MicroNet TMR kontrolne sustave |
| Serija | MicroNet TMR |
| Funkcija | Izvršava kontrolne algoritme, upravlja I/O i osigurava rad tolerantan na kvarove |
| Procesor | Trostruko redundantni visokoučinkoviti mikroprocesori (npr. bazirani na PowerPC-u) |
| Memorija | Flash: 8–16 MB (za firmware i aplikaciju) RAM: 4–8 MB (za podatke u radu) |
| Komunikacijski sučelja | Ethernet, Modbus TCP/RTU, CANopen, RS-232, RS-485, Woodward vlasnički protokoli |
| Redundancija | Trostruka modularna redundantnost (TMR) s 2-od-3 glasovanjem za toleranciju na kvarove |
| I/O sučelje | Sučeljuje se s MicroNet TMR I/O modulima putem unutarnje visokobrzinske sabirnice |
| Kontrolni softver | Woodward GAP (Graphical Application Programmer), MicroNet Toolkit, Control Assistant |
| Dijagnostika | Praćenje zdravlja procesora, otkrivanje kvarova, otkrivanje neslaganja, zapisivanje događaja (do 1000 događaja), statusne LED diode |
| Kompatibilnost | Woodward MicroNet TMR sustavi, I/O moduli (npr. 5441-695C), aktuatori i uređaji trećih strana putem standardnih protokola |

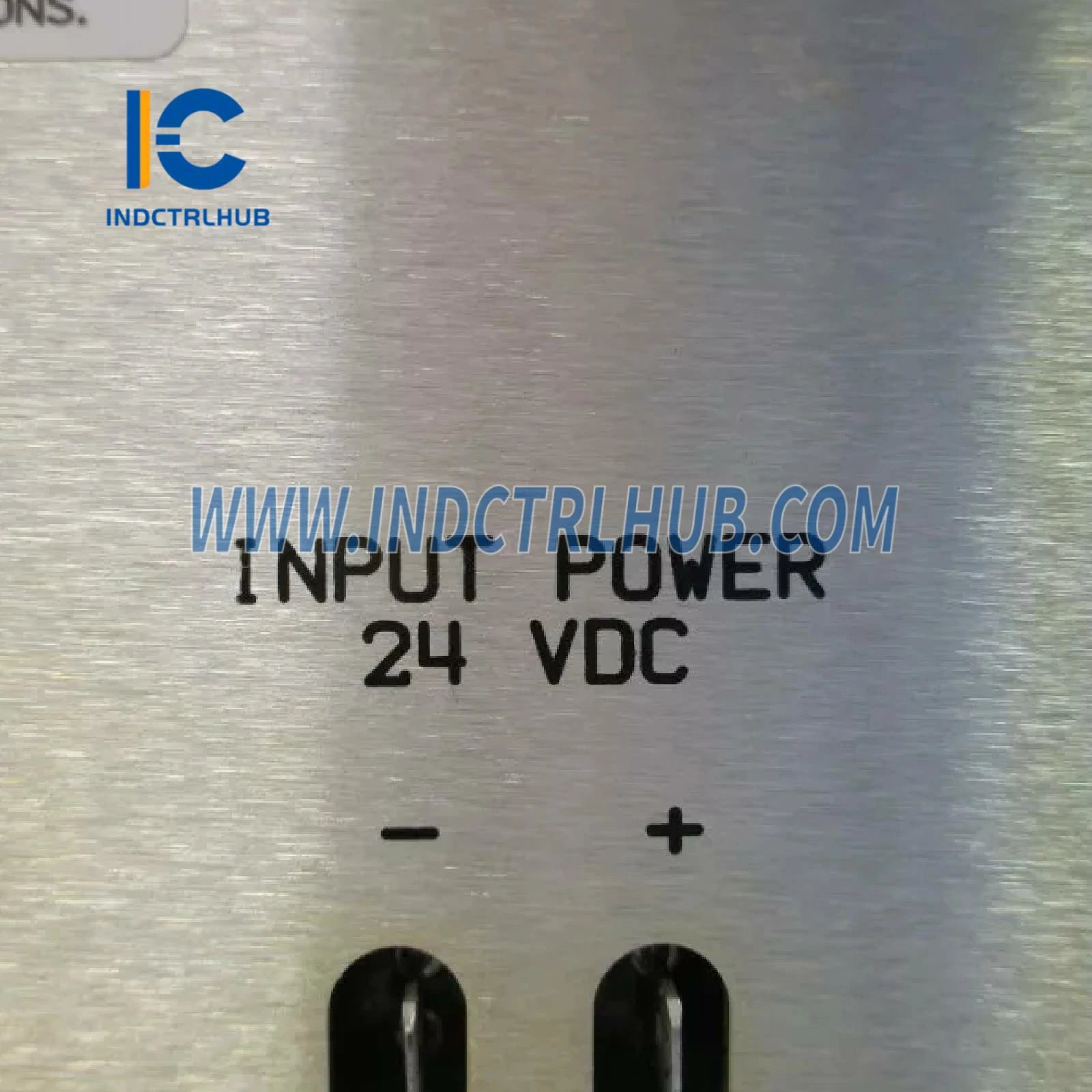

| Napajanje | 18–32 VDC (24 VDC nominalno, preko MicroNet kućišta backplane-a) |
| Potrošnja energije | Približno 20–30 W |
| Specifikacije okoliša | Radna temperatura: -40°C do +70°C (-40°F do +158°F) Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F) Relativna vlažnost: 5% do 95% bez kondenzacije Otpornost na vibracije: u skladu s MIL-STD-810 Otpornost na udarce: u skladu s MIL-STD-810 |
| Kućište | IP20 (ugrađeno u MicroNet kućište, veći IP stupnjevi zaštite s kućištima) |
| Dimenzije | Približno 300 mm (V) x 50 mm (Š) x 150 mm (D) |
| Težina | Približno 0,8–1,2 kg |
| Montaža | Priključuje se na MicroNet TMR kućište |
| Certifikati | CE, UL, CSA, ATEX (za opasna područja, ovisno o konfiguraciji), pomorske certifikacije (npr. DNV, ABS) |
