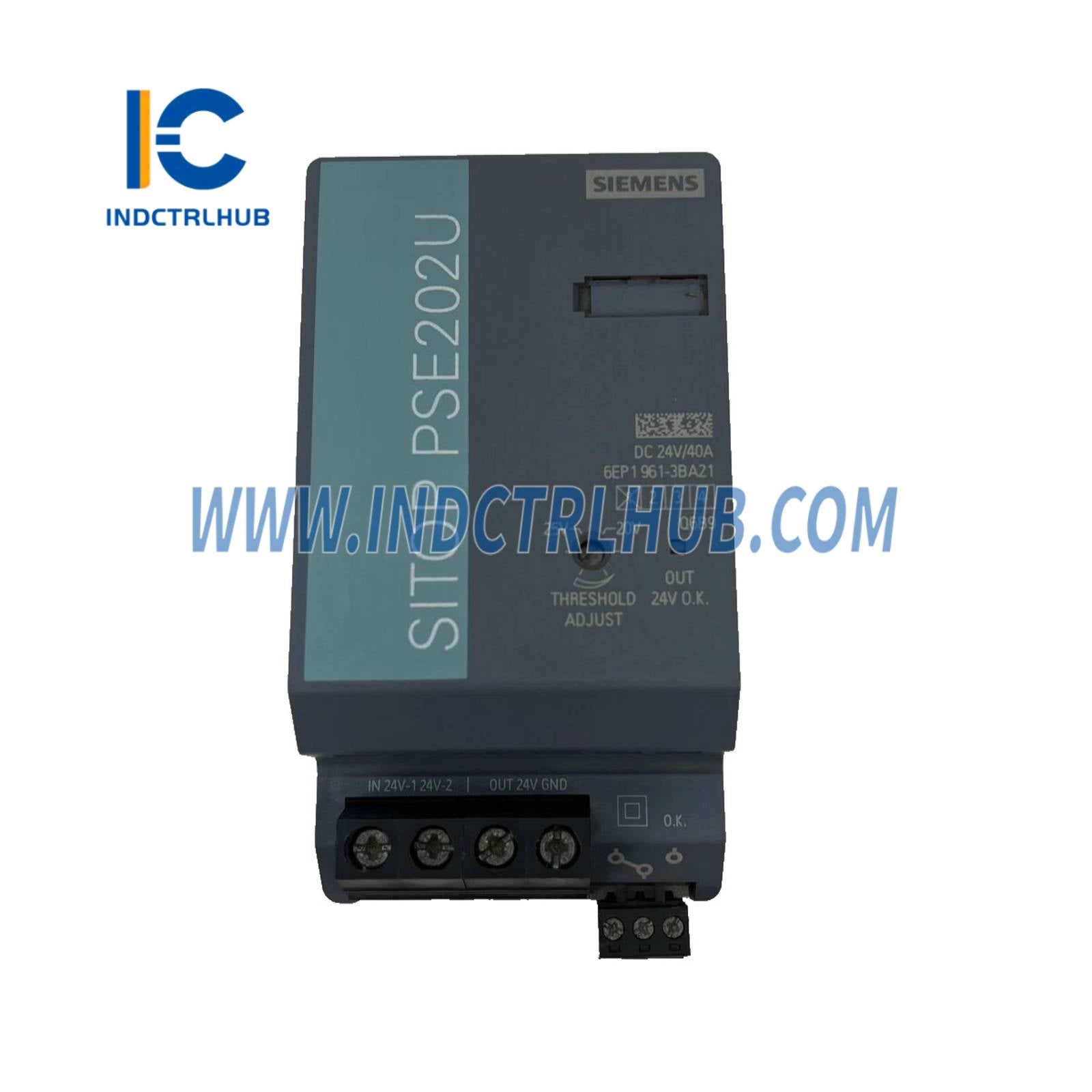

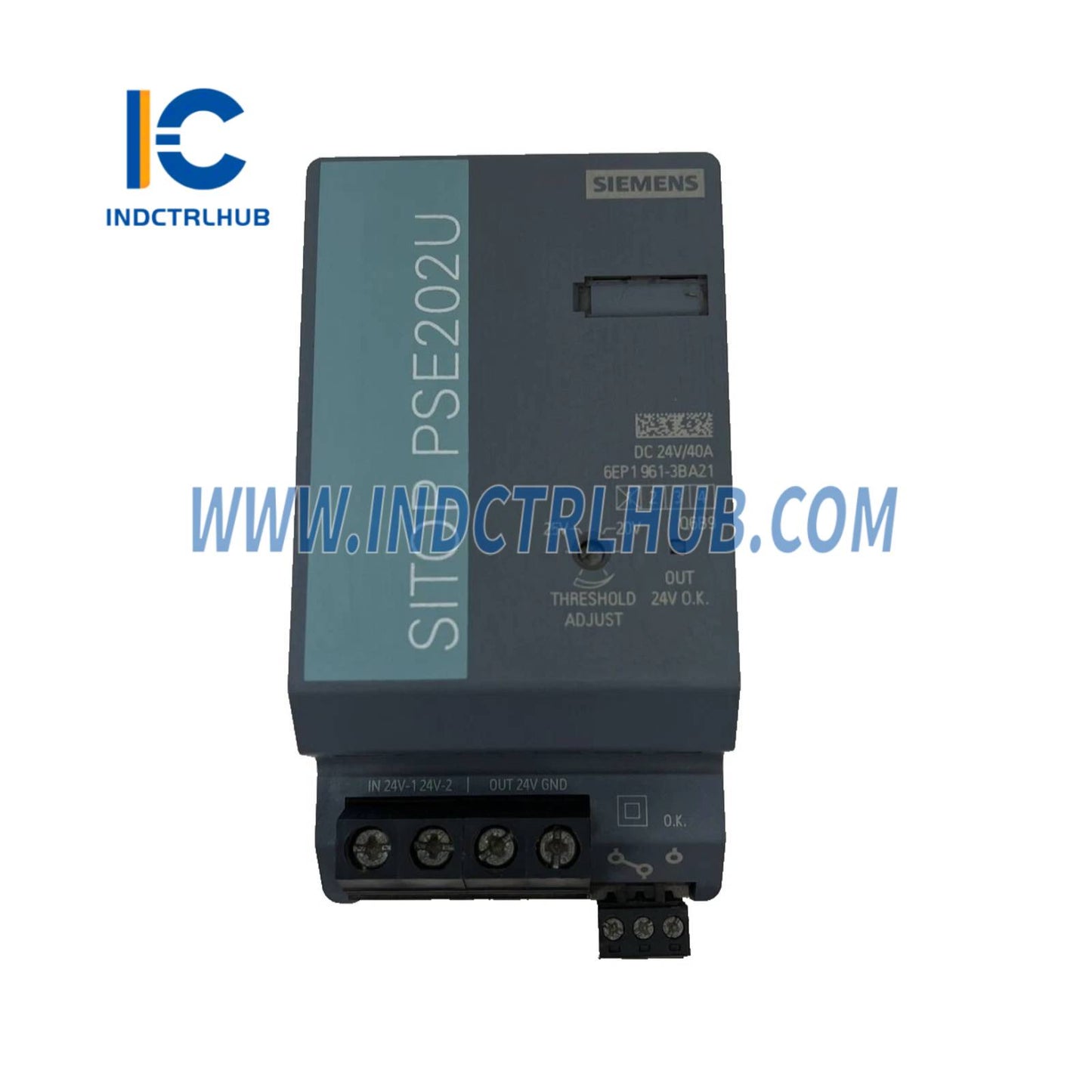

Siemens 6EP1961-3BA20 SITOP modul za redundanciju 24V 40A

Manufacturer: Siemens
Product No.: 6EP1961-3BA20
Condition:Br. dostupnih komada: 1000
Product Type: Modul napajanja
Product Origin: 4019169289917
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

Količina

Podrška 24/7
Povrat u roku od 30 dana
Brza dostava

Siemens 6EP1961-3BA20 SITOP Modular modul redundancije

Siemens 6EP1961-3BA20 je modul redundancije visoke pouzdanosti dizajniran za odvajanje dva SITOP napajanja za neprekidno 24V DC napajanje u kritičnim automatizacijskim sustavima. Ovaj industrijski modul osigurava kontinuirani rad automatskim prebacivanjem između primarnog i rezervnog izvora napajanja, sprječavajući skupe zastoje u proizvodnji, upravljanju procesima i infrastrukturnim aplikacijama.

Ključne značajke

✅ Odvajanje dvostrukog napajanja – Povezuje dva 20A SITOP napajanja za ukupni izlaz od 40A
✅ Automatski preklop – Besprijekoran prijelaz u milisekundama bez pada napona
✅ Diodna-OR tehnologija – Sprječava povratni tok struje između napajanja
✅ Nadzor statusa – LED indikatori pokazuju stanje napajanja i raspodjelu opterećenja
✅ Kompaktan dizajn za DIN šinu – Prostorno učinkovita instalacija u upravljačkim ormarima
✅ Rad bez održavanja – Nema pokretnih dijelova, dug vijek trajanja

Tehničke specifikacije

Broj narudžbe	6EP1961-3BA20
Proizvodna linija	SITOP Modular
Funkcija	Modul redundancije (diodni-OR odvajanje)
Ulazni napon	24V DC (2× ulaza)
Izlazni napon	24V DC (jedan izlaz)
Nazivna struja	40A (2× 20A napajanja)
Pad napona	Tipično 0,5V @ 20A po kanalu
Učinkovitost	>98%
Indikacija statusa	Zelene LED diode (2× status ulaza)
Montaža	35mm DIN vodilica (EN 60715)
Radna temperatura	-25°C do +70°C
Dimenzije (Š×V×D)	70mm × 125mm × 120mm
Težina	Približno 500g
Certifikati	CE, UL, cULus, ATEX

Arhitektura redundantnog sustava napajanja

Kako funkcionira redundancija

6EP1961-3BA20 stvara sustav napajanja otpornog na kvarove povezivanjem dva neovisna SITOP napajanja:

Normalan rad: Oba napajanja dijele opterećenje jednako (po 20A svaki)
Jedan kvar: Ako jedno napajanje zakaže, drugo automatski opskrbljuje punih 40A opterećenja
Način održavanja: Zamijenite neispravno napajanje bez gašenja sustava
Oporavak: Kada se popravljeno napajanje vrati, dijeljenje opterećenja se automatski nastavlja

Kompatibilni SITOP napajanja

6EP1334-3BA10 (SITOP PSU100M, 24V/20A)
6EP1336-3BA10 (SITOP PSU300M, 24V/20A)
6EP3436-8SB00-0AY0 (SITOP PSU8200, 24V/20A)
Ostali 24V/20A SITOP modeli s kompatibilnim izlaznim karakteristikama

Industrijske primjene

Automatizacija proizvodnje
Osigurajte neprekidnu opskrbu PLC-ova, HMI-ja i I/O modula u automobilskim proizvodnim linijama, strojevima za pakiranje i robotskim sustavima. Spriječite gubitke u proizvodnji zbog kvarova napajanja.

Upravljanje procesom
Održavajte neprekidan rad DCS sustava, poljskih instrumenata i sigurnosnih kontrolera u kemijskim postrojenjima, rafinerijama i farmaceutskim objektima. Ispunite SIL zahtjeve za sigurnosno kritične primjene.

Infrastruktura i komunalne usluge
Napajajte SCADA sustave, RTU-ove i komunikacijsku opremu u postrojenjima za pročišćavanje vode, trafostanicama i kontrolnim stanicama cjevovoda. Osigurajte dostupnost 24/7 za kritičnu infrastrukturu.

Automatizacija zgrada
Podržavajte BMS kontrolere, HVAC sustave i kontrolu pristupa u poslovnim zgradama, bolnicama i podatkovnim centrima. Uklonite jedinstvene točke kvara u kritičnim objektima.

Instalacija i ožičenje

Korak-po-korak instalacija

Montiranje na DIN šinu – Zakvačite modul na 35mm DIN šinu u upravljačkom ormaru
Ulazne veze – Spojite pozitivne priključke dva SITOP izvora na IN1 i IN2
Izlazna veza – Spojite OUT priključak na 24V DC distribucijsku sabirnicu
Uzemljenje – Spojite PE terminal na uzemljenje ormara
Verifikacija – Uključite oba izvora, provjerite da se pale zelene LED diode
Testiranje opterećenja – Primijenite opterećenje, provjerite dijeljenje struje između izvora

Najbolje prakse ožičenja

Koristite minimalno 10mm² žicu za 40A izlaz (6 AWG)
Držite duljine žica kratkima kako biste smanjili pad napona
Koristite ferrule na višestrukim žicama za pouzdane veze
Zategnite priključke na moment od 2,5 Nm
Označite ulazne žice (PSU1, PSU2) radi jasnoće pri održavanju

Praćenje statusa i dijagnostika

LED indikatori

LED	Status	Značenje
IN1 (Zeleno)	UKLJUČENO	Napajanje 1 aktivno i ispravno
IN1 (Zeleno)	ISKLJUČENO	Napajanje 1 neispravno ili isključeno
IN2 (Zeleno)	UKLJUČENO	Napajanje 2 aktivno i ispravno
IN2 (Zeleno)	ISKLJUČENO	Napajanje 2 neispravno ili isključeno

Otklanjanje poteškoća

Problem	Uzrok	Rješenje
Obje LED lampice isključene	Nema ulazne snage	Provjerite izlaze napajanja, provjerite ožičenje
Jedna LED lampica isključena	Kvar jednog izvora napajanja	Zamijenite neispravan izvor napajanja (sustav nastavlja raditi)
Nizak izlazni napon	Preveliki pad napona	Provjerite debljinu žice, provjerite priključke na terminalima
Nejednako dijeljenje opterećenja	Neusklađeni izvori napajanja	Koristite identične SITOP modele sa istim izlaznim naponom

Vodič za odabir modula redundancije

Model	Nazivna struja	Najbolje za
6EP1961-3BA20 (Ovaj proizvod)	2× 20A = 40A	Srednji do veliki sustavi
6EP1961-3BA00	2× 10A = 20A	Mali sustavi, kompaktne instalacije
6EP1961-3BA01	2× 5A = 10A	Aplikacije niske snage, distribuirani I/O

Jamstvo autentičnosti

⚠️ Rizici krivotvorenih modula

Moduli redundancije koji nisu originalni mogu uzrokovati:

❌ Nepouzdani failover koji dovodi do gašenja sustava
❌ Preveliki pad napona koji smanjuje performanse sustava
❌ Pregrijavanje i opasnost od požara
❌ Gubitak UL/CE certifikata i prava na osiguranje

✅ Jamstvo Industrial Control Hub-a

🔒 100% originalni Siemens – Tvornicki zapečaćena ambalaža s holografskim naljepnicama
📜 Potpuna sljedivost – Serijski brojevi i certifikati o proizvodnji
🌍 Ovlašteni distributer – Provjerite na Siemens Industry Mall
🛡️ 24-mjesečno jamstvo – Jamstvo proizvođača važi globalno
📦 Zaštitna ambalaža – Antistatička, otpornа na udarce

Sadržaj paketa

1× Siemens 6EP1961-3BA20 modul za redundanciju
Upute za instalaciju i dijagram ožičenja
Klip za montažu na DIN šinu

Nije uključeno: SITOP napajanja (potrebna 2×) moraju se naručiti zasebno.

Povezani proizvodi

SITOP PSU100M 20A: 6EP1334-3BA10 (primarno napajanje)
SITOP PSU300M 20A: 6EP1336-3BA10 (rezervno napajanje)
SITOP Buffer modul: 6EP1961-2BA00 (dodaje baterijsku rezervu)
DIN šina: 35mm × 2m (za ugradnju u ormar)

Tehnička podrška

📧 Pomoć pri dizajnu sustava – pošaljite nam e-mail za izračune energetskog budžeta i planiranje redundancije
📚 Biblioteka dokumentacije – upute za instalaciju, sheme ožičenja, izračuni raspodjele opterećenja
🎓 Resursi za obuku – tutorijali za dizajn i otklanjanje problema SITOP sustava
🔧 Podrška za puštanje u rad – Daljinska pomoć za početno postavljanje i testiranje
🔄 30-dnevni povrat – Nekorišteni moduli u originalnom pakiranju

Često postavljana pitanja

P: Mogu li koristiti dva različita SITOP modela napajanja?
O: Nije preporučeno. Koristite identične modele s istim izlaznim naponom i nazivnom strujom za pravilnu raspodjelu opterećenja.

P: Što se događa ako prekoračim opterećenje od 40A?
O: Napajanja će prijeći u ograničenje struje ili se isključiti. Dimenzionirajte sustav na 80 % nazivne snage (maksimalno 32A kontinuirano).

P: Mogu li zamijeniti neispravno napajanje dok sustav radi (hot-swap)?
O: Da, modul za redundanciju omogućuje zamjenu jednog napajanja dok drugo nastavlja raditi.

P: Trebam li buffer modul uz redundanciju?
A: Redundancija štiti od kvara napajanja. Dodajte buffer modul (6EP1961-2BA00) za zaštitu od prekida napajanja iz mreže.
