Product Description
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | SDCS-PIN-3A |

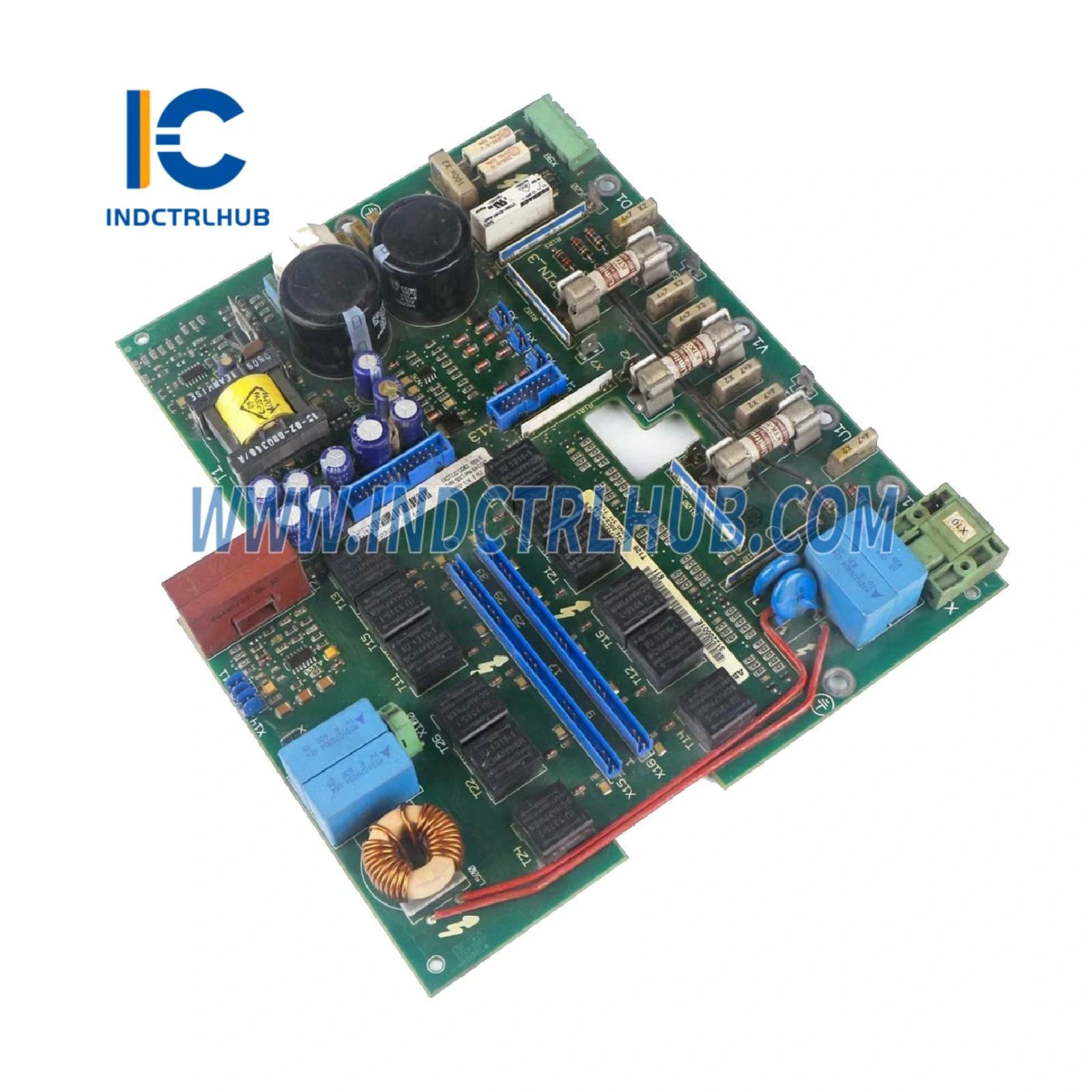

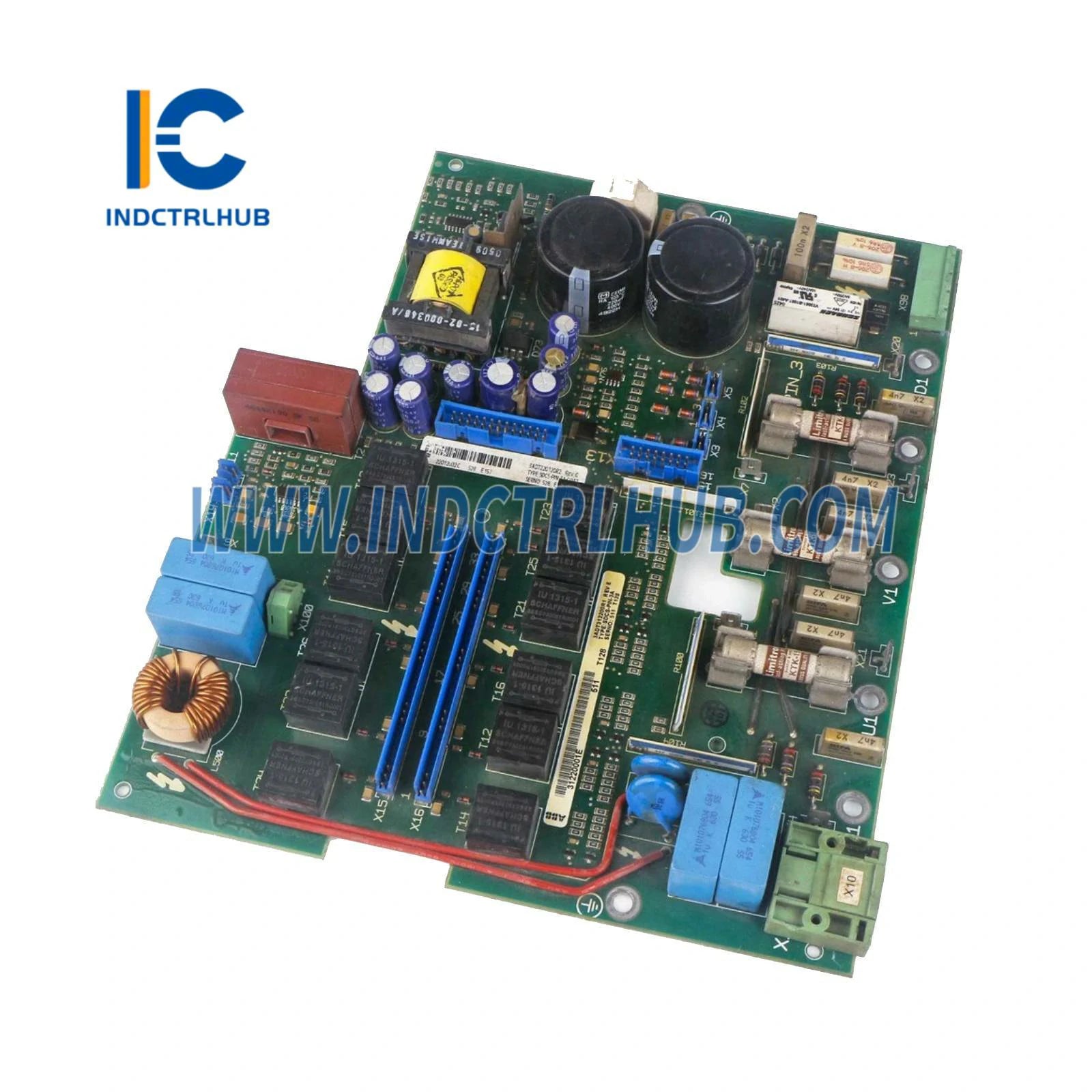

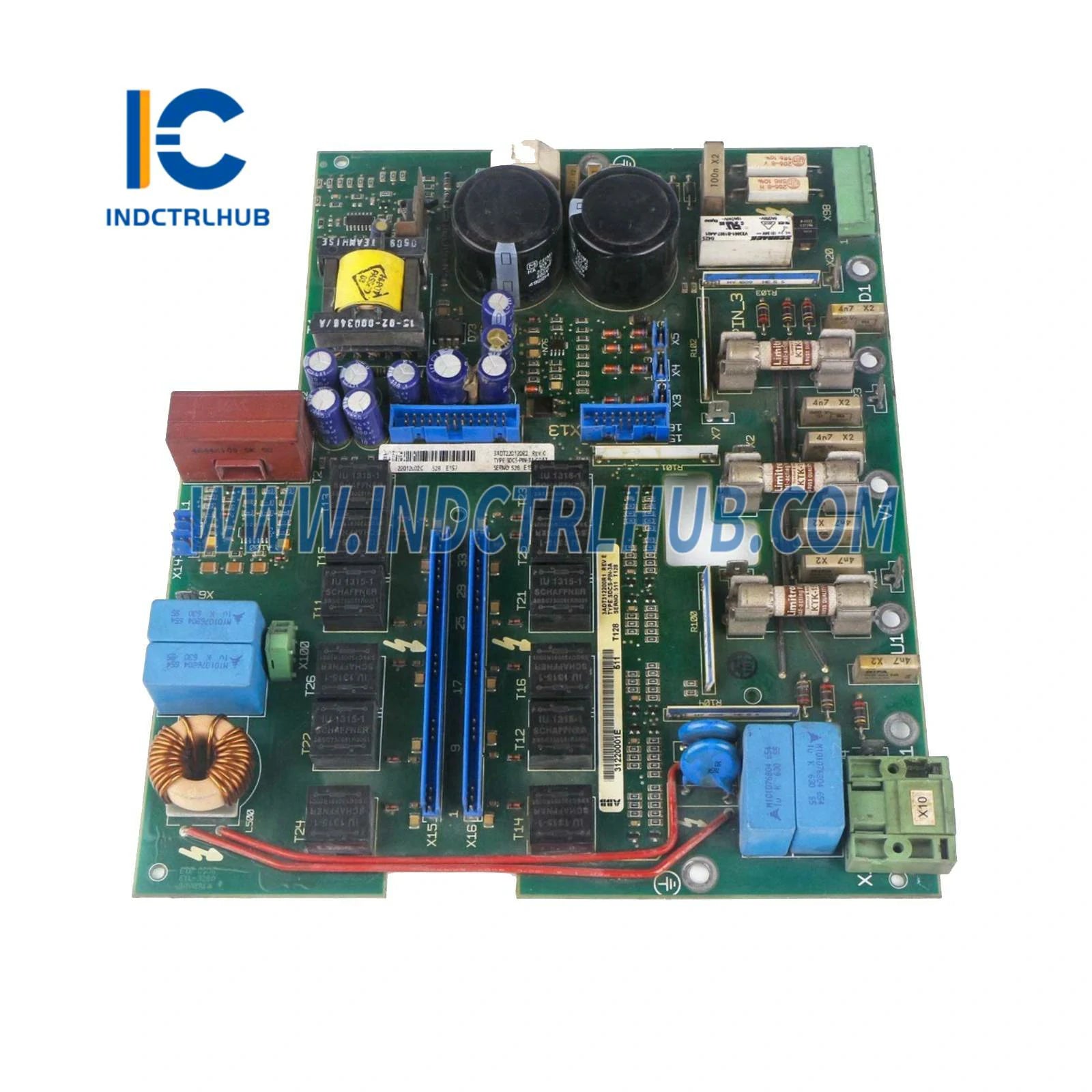

| Naziv proizvoda | SDCS-PIN-3A Ploča za napajanje |
| Primjena | Distribucija snage i sučelje za ABB DCS400 seriju DC pogona u industrijskim automatizacijskim sustavima |
| Kompatibilnost | Kompatibilno s ABB DCS400 sustavima pogona, uključujući upravljačke ploče poput SDCS-CON-3A i napojne module |
| Funkcija | Distribuira energiju komponentama pogona, osiguravajući stabilnu opskrbu i pouzdanost sustava u tiristorskim pretvaračima snage |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Ulazni napon | 230...500 V AC (kontrola tiristora) |
| Izlazni napon | 115 / 230 V AC (konfigurabilno) |
| Nazivna snaga | Podržava do 8 A / 2 A (ovisno o konfiguraciji) |
| Radna temperatura | -10°C do +55°C |
| Temperatura skladištenja | -40°C do +70°C |
| Dimenzije | Standardna veličina PCB-a za ugradnju u ormar (približno: 16 cm x 10 cm x 2 cm) |
| Težina | 0,35 kg |
| Montaža | Ugrađeno u ormar pogona |
| Zaštita | Zaštite od prenapona, prekomjerne struje, kratkog spoja |
| Certifikati | Označeno CE; usklađeno s RoHS; pogodno za industrijska okruženja |
| Usklađenost sa standardima | Usklađeno s IEC 61131-2 za programabilne kontrolere; API 670 za povezanu zaštitu pogona |
Informacije o narudžbi
| Parametar | Detalji |
|---|---|
| Konfiguracija broja dijela | SDCS-PIN-3A (Ploča za napajanje za DCS400 pogone) |
| Dostupne opcije | Premazana verzija za zahtjevna okruženja; varijante za različite konfiguracije napona |
| Prilagodba | Integracija s određenim ABB DCS postavkama dostupna na zahtjev |
