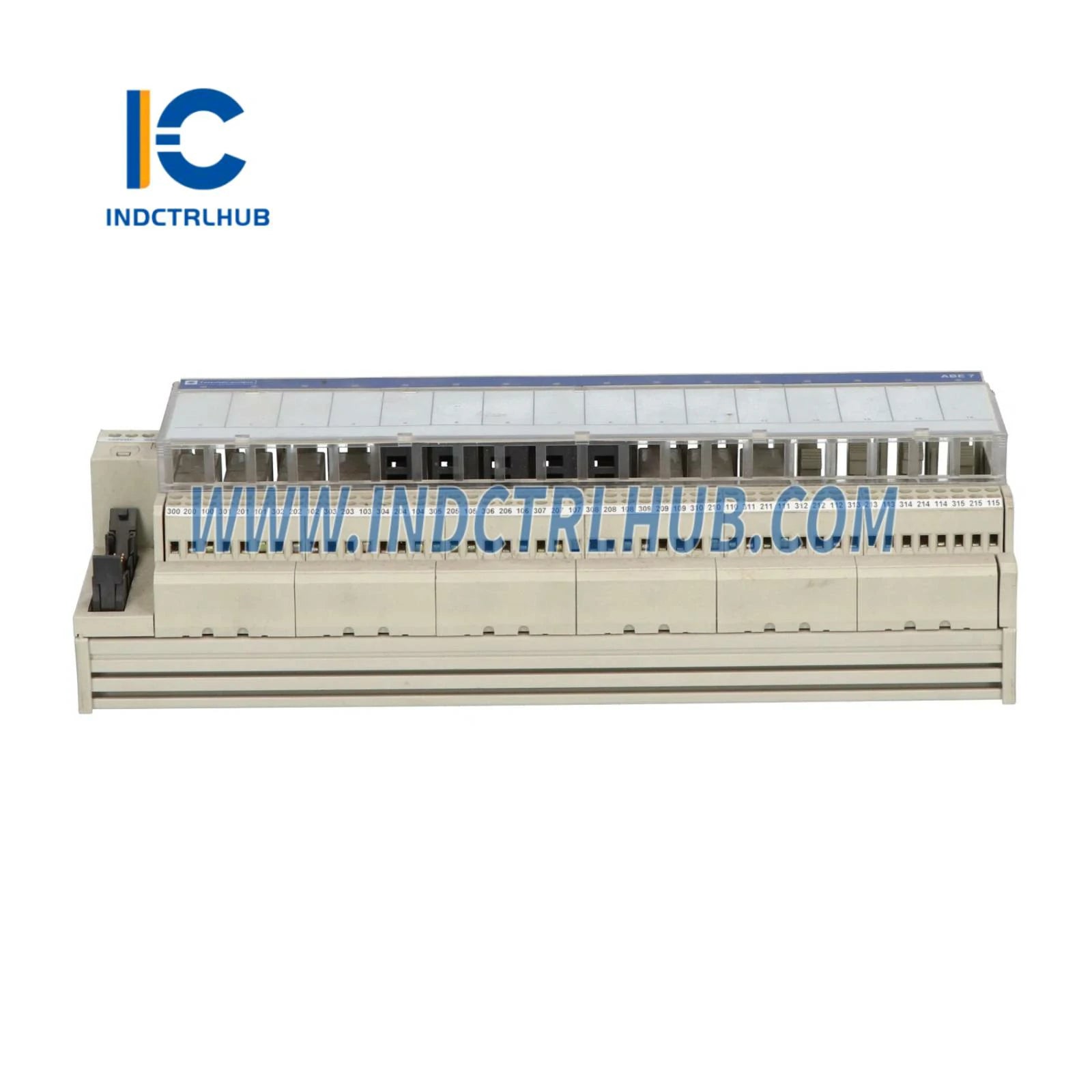

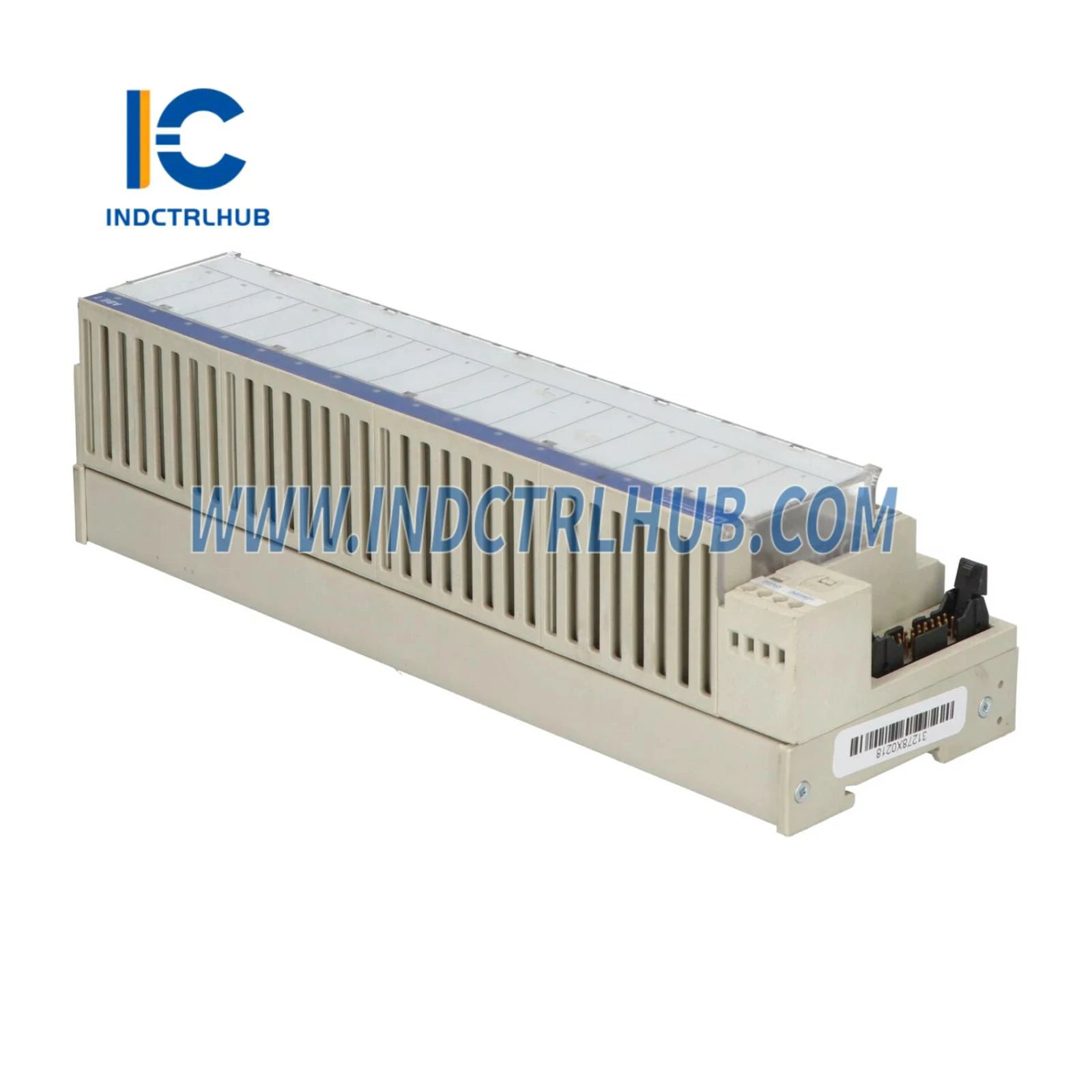

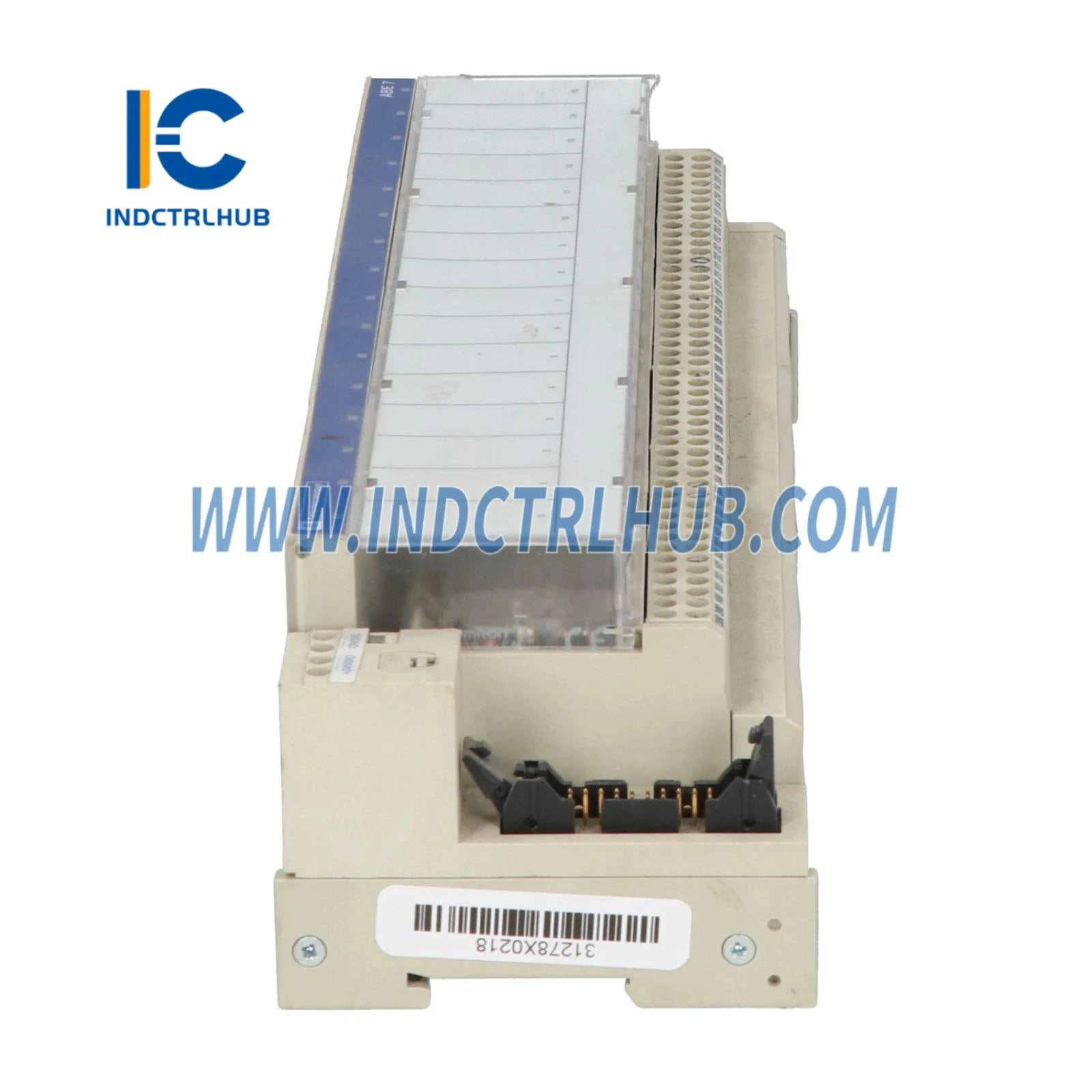

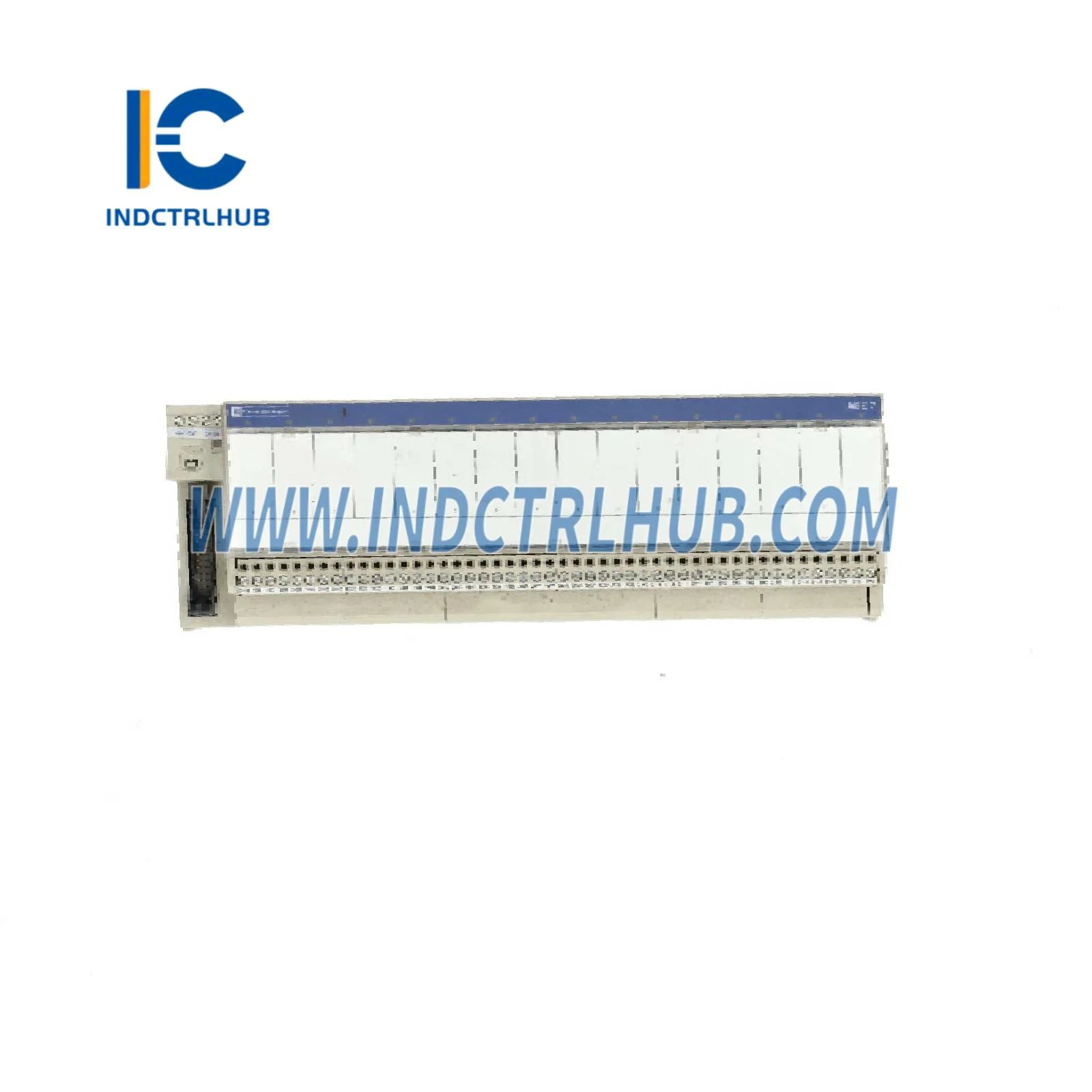

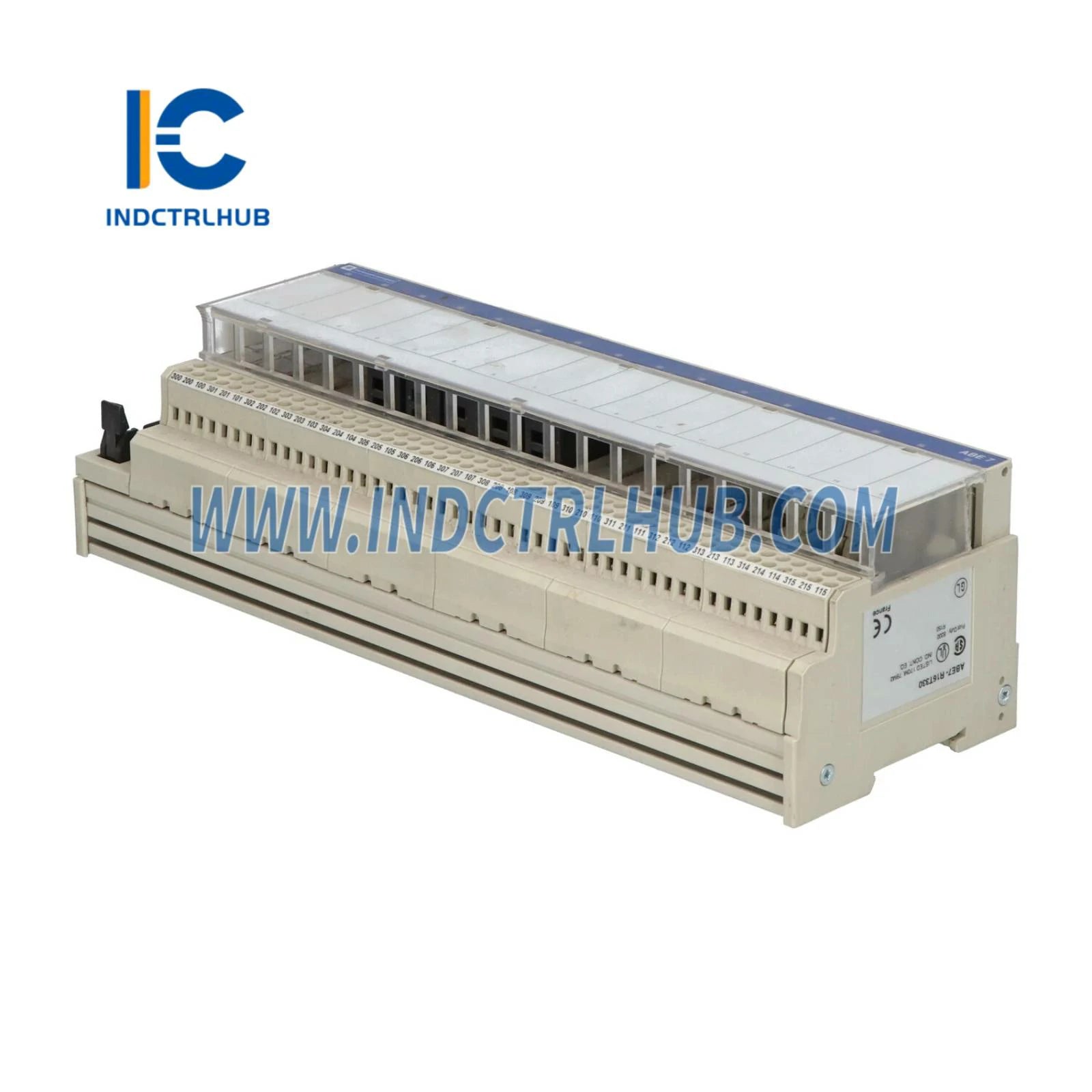

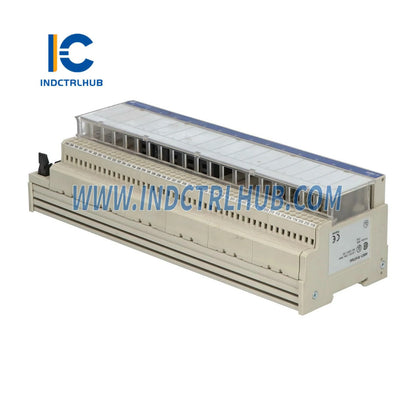

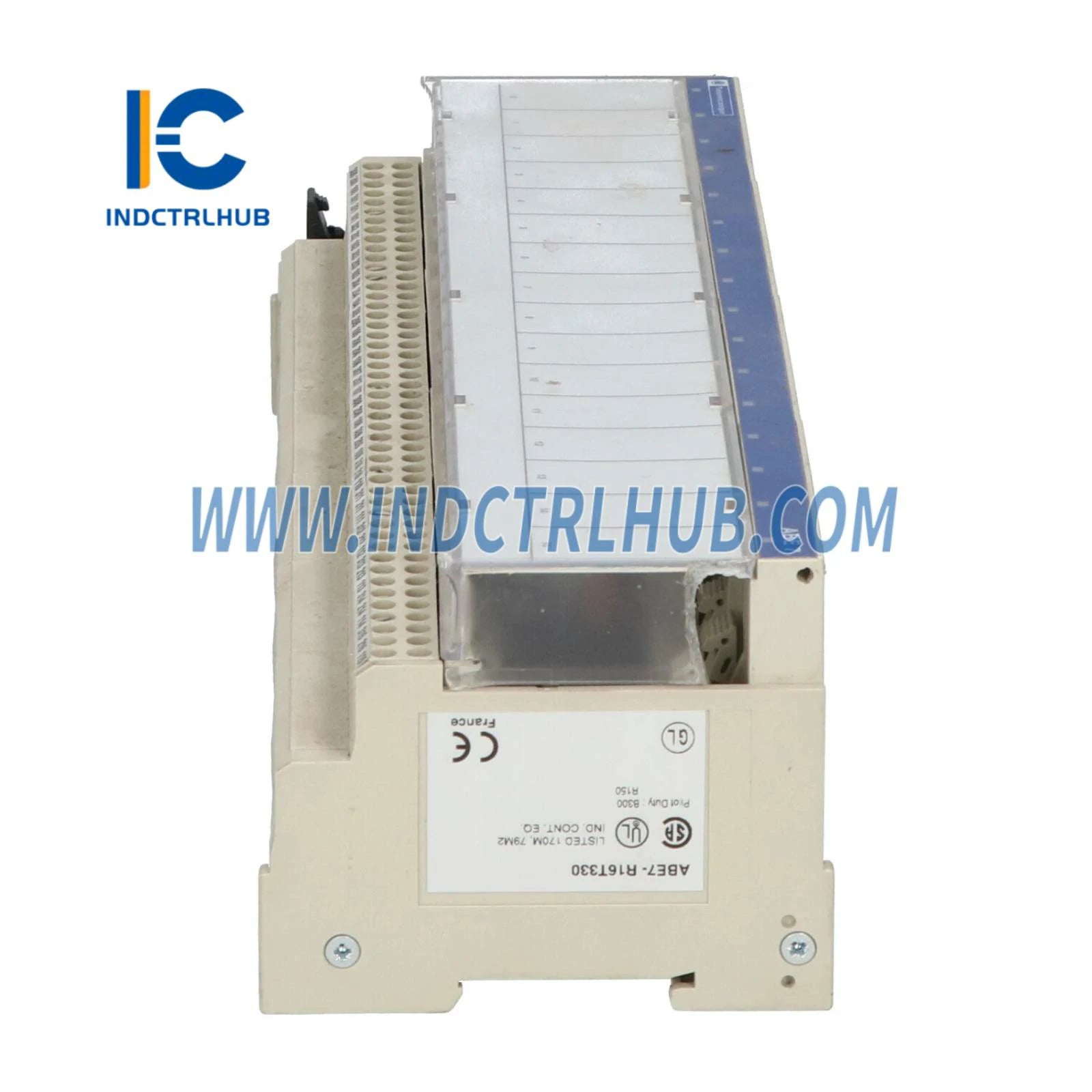

Schneider ABE7R16T330 Podnožje s uklopnim elektromehaničkim relejem
Schneider ABE7R16T330 Podnožje s uklopnim elektromehaničkim relejem
Manufacturer: Schneider
Product No.: ABE7R16T330
Condition:Br. dostupnih komada: 1000
Product Type: Podnožje s uklonjivim elektromehaničkim relejem
Product Origin: USA
Payment: T/T, Western Union
Weight: 7059g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Opće informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dijela |
ABE7R16T330 |
|
Opis |
Podnožje s uklonjivim elektromehaničkim relejem ABE7 - 16 kanala - relej 12,5 mm |
|
Asortiman proizvoda |
Modicon ABE7 |
|
Vrsta proizvoda |
Podnožje s uklonjivim elektromehaničkim relejem |
|
Vrsta podnožja |
Izlazna podnožja |
|
Nazivni napon napajanja |
19_30 V (IEC 61131-2) |
|
Broj kanala |
16 |
|
Vrsta napajanja |
DC |
|
Kompatibilnost |
ABR7S33 |
|
Vrsta i sastav kontakata |
1 C/O (prekidački kontakt) |
|
LED dioda statusa |
1 LED po kanalu (zelena) za status kanala 1 LED (zelena) za uključenje napajanja |
|
Raspodjela polariteta |
Bez napona |
|
Zaštita od kratkog spoja |
1 A unutarnja osigurač (brzi prekid, 5 x 20 mm) PLC kraj |
|
Način pričvršćivanja |
Klipovima (35 mm simetrična DIN šina)__Vijcima (čvrsta ploča s kompletom za pričvršćivanje) |
|
Maksimalna struja napajanja |
1 A |
|
Pad napona na osiguraču |
0.3 V |
|
Nazivni izolacijski napon |
2000 V (priključci/montažne šine)__300 V (strujni krug zavojnice/kontaktni krugovi) IEC 60947-1 |
|
Nazivni impulsni napon izdržljivosti |
2.5 kV |
|
Kategorija instalacije |
II (IEC 60664-1) |
|
Moment zatezanja |
5.3 lbf.in (0.6 N.m) ravno _ 3.5 mm |
|
Neto težina |
1,3 kg (2,9 lb) |
_
_
Okolišne specifikacije
|
Polje |
Detalji |
|---|---|
|

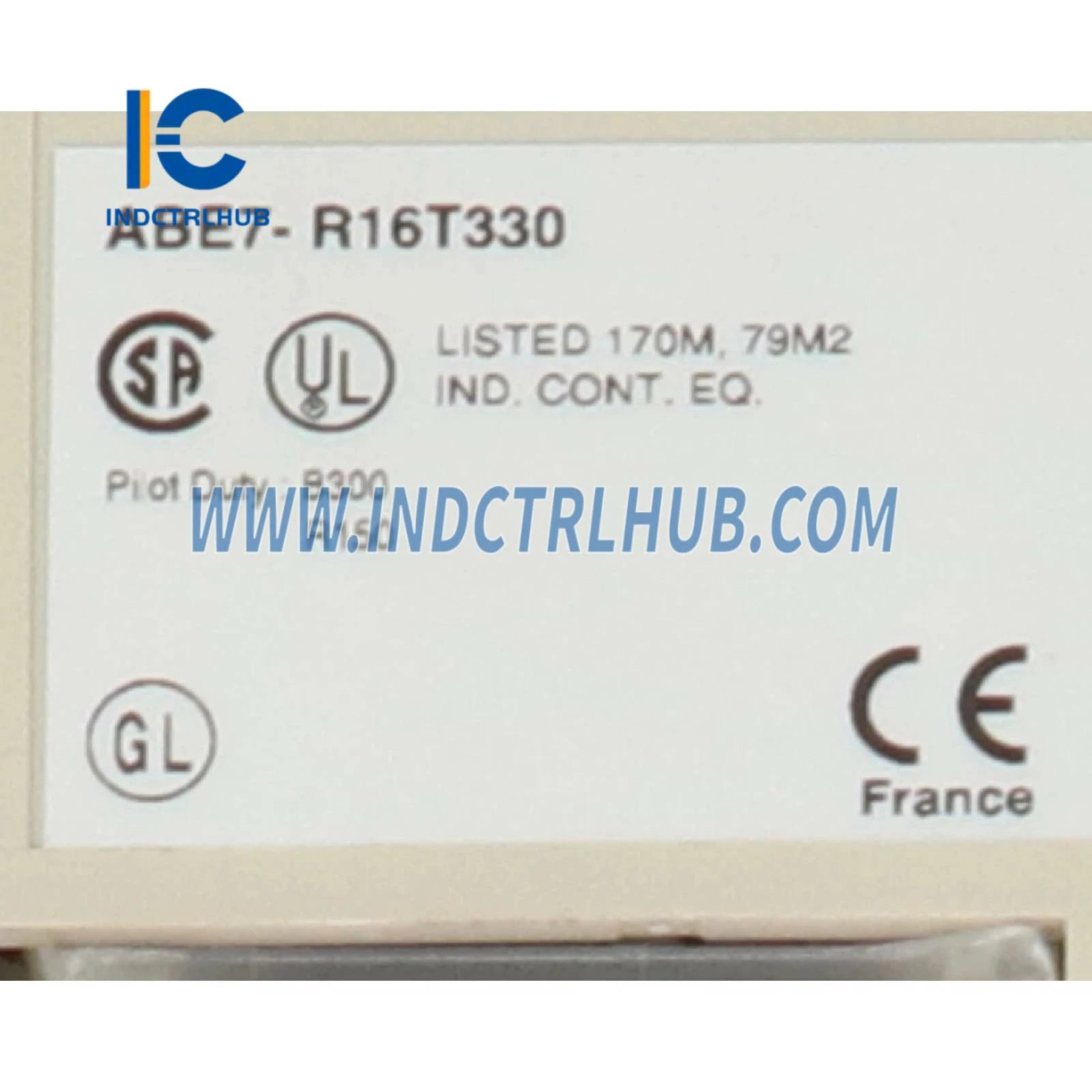

Certifikati proizvoda |
UL, CSA, DNV, GL, EAC |
|
IP stupanj zaštite |
IP2X (IEC 60529) |
|
Otpornost na žarnu žicu |
750 °C (1382 °F) (IEC 60695-2-11) |
|
Otpornost na udarce |
15 gn (11 ms) (IEC 60068-2-27) |
|
Otpornost na vibracije |
2 gn (f= 10_150 Hz) (IEC 60068-2-6) |
|
Otpornost na elektrostatički pražnjenje |
4 kV (kontakt), 8 kV (zrak) (IEC 61000-4-2, razina 3) |
|
Otpornost na zračenja |
9.1 V/m (10 V/m) (26000000_1000000000 Hz) (IEC 61000-4-3, razina 3) |
|
Otpornost na brze prijelaze |
2 kV (razina 3) (IEC 61000-4-4) |
|
Temperatura okoline (rad) |
-5 do 60 °C (23 do 140 °F) (IEC 61131-2) |
|
Temperatura okoline (skladištenje) |
-40 do 80 °C (-40 do 176 °F) (IEC 61131-2) |
|
Stupanj onečišćenja |
2 (IEC 60664-1) |
_
_
Informacije o pakiranju
|
Jedinica |
Tip |
Količina |
Dimenzije (D _ Š _ V) |
Težina |
|---|---|---|---|---|
|
Pakiranje 1 |
PCE |
1 |
11.50 _ 3.94 _ 3.39 in |
1.103 kg (2.432 lb) |
|
Pakiranje 2 (na veliko) |
S03 |
6 |
15.75 _ 11.81 _ 11.81 in |
7.059 kg (15.562 lb) |
_
_
Komercijalne informacije
|
Polje |
Detalji |
|---|---|
|
Kategorija |
US10CP222375 |
|
Raspored popusta |
0CP2 |
|
GTIN |
3389110705096 |
|
Mogućnost povrata |
Ne |
|
Zemlja podrijetla |
Sjedinjene Američke Države (SAD) |
_
