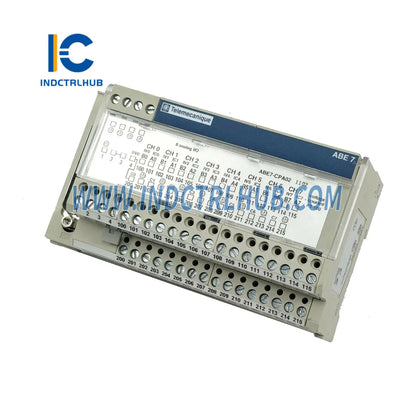

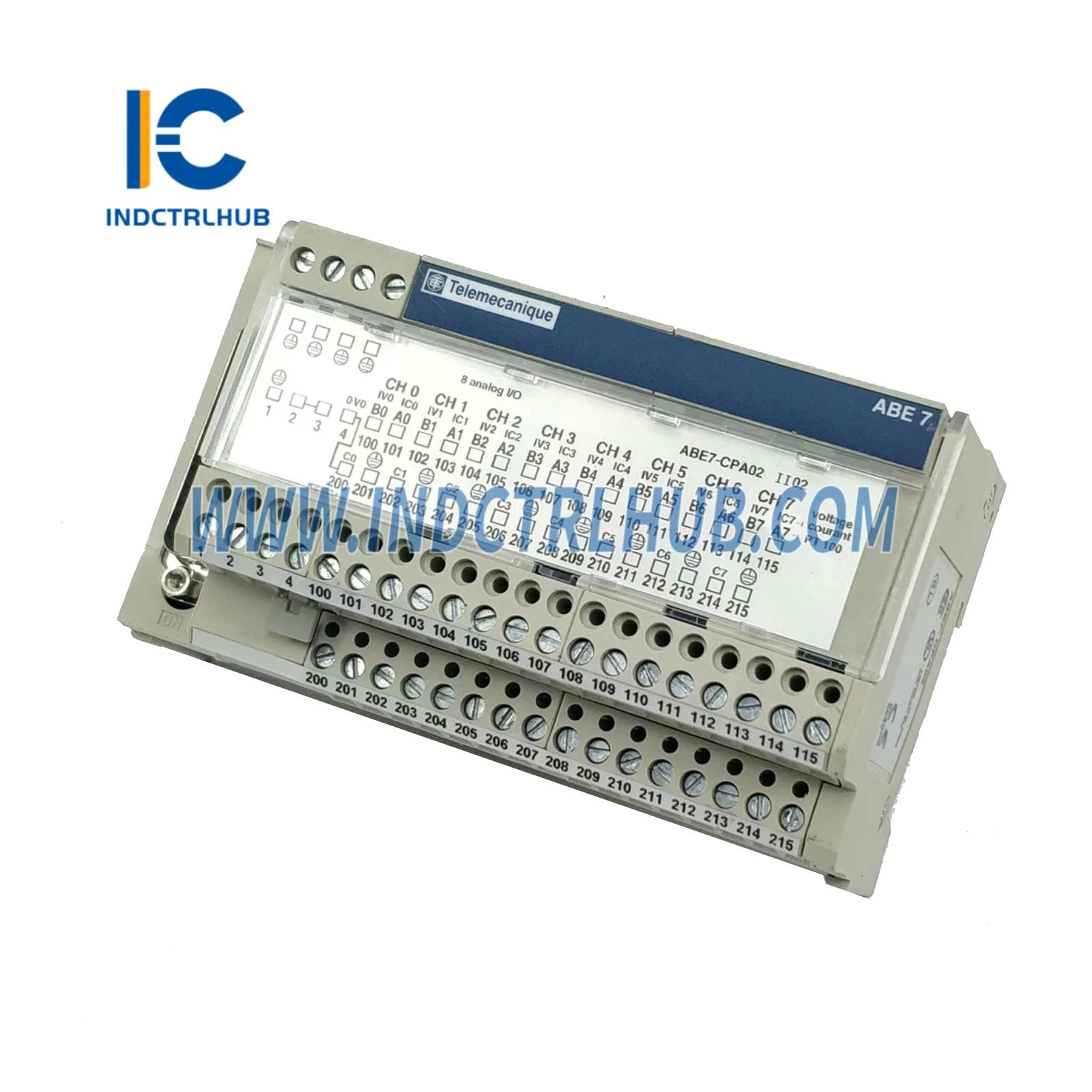

Schneider ABE7CPA02 priključna podnožja
Schneider ABE7CPA02 priključna podnožja
Manufacturer: Schneider
Product No.: ABE7CPA02
Condition:Br. dostupnih komada: 1000
Product Type: Spojna podloga
Product Origin: USA
Payment: T/T, Western Union
Weight: 290g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Opće informacije
|
Polje |
Opis |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dijela |
ABE7CPA02 |
|
Asortiman proizvoda |
Modicon ABE7 |
|
Vrsta proizvoda |
Povezivanje podnožja za brojač i analogne kanale |
|
Opis |
Povezivanje podnožja ABE7 _ za pasivnu distribuciju 8 kanala |
_
_
Specifikacije
_
Glavne specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Broj kanala |
8 |
|
Funkcija modula |
Analogne ulazne struje PremiumAnalogne ulazne napone PremiumPt100 Premium |
|
Povezivanje s PLC-om |

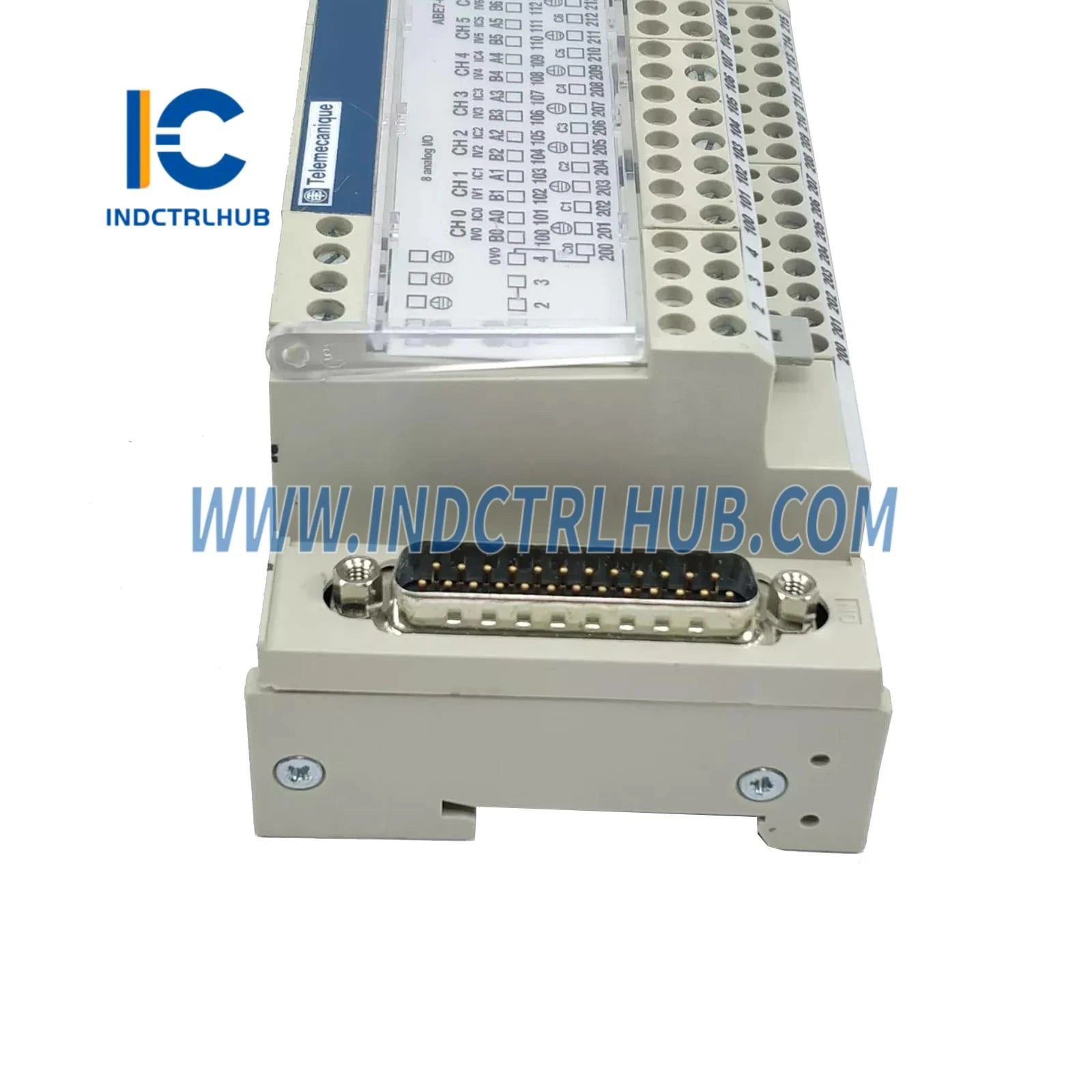

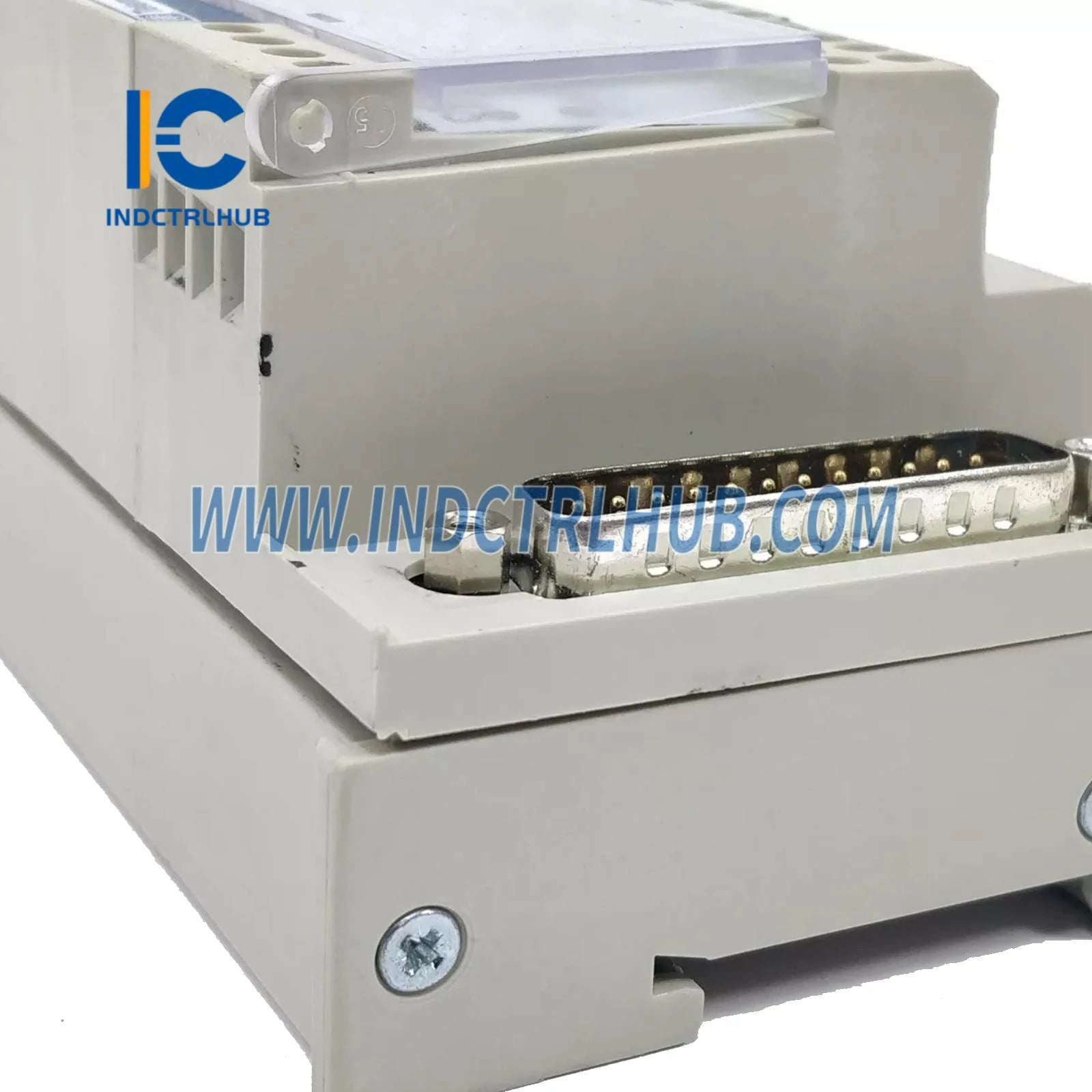

SUB-D 25 |
|
Nazivni izolacijski napon [Ui] |
2000 V (priključci/montažne vodilice) |
|
Kategorija instalacije |
II (IEC 60664-1) |
|
Način pričvršćivanja |
Klipovi (35 mm DIN vodilica) ili vijci (čvrsta ploča s kompletom za pričvršćivanje) |
|
Moment zatezanja |
5,3 lbf.in (0,6 N·m), ravni odvijač 3,5 mm |
_

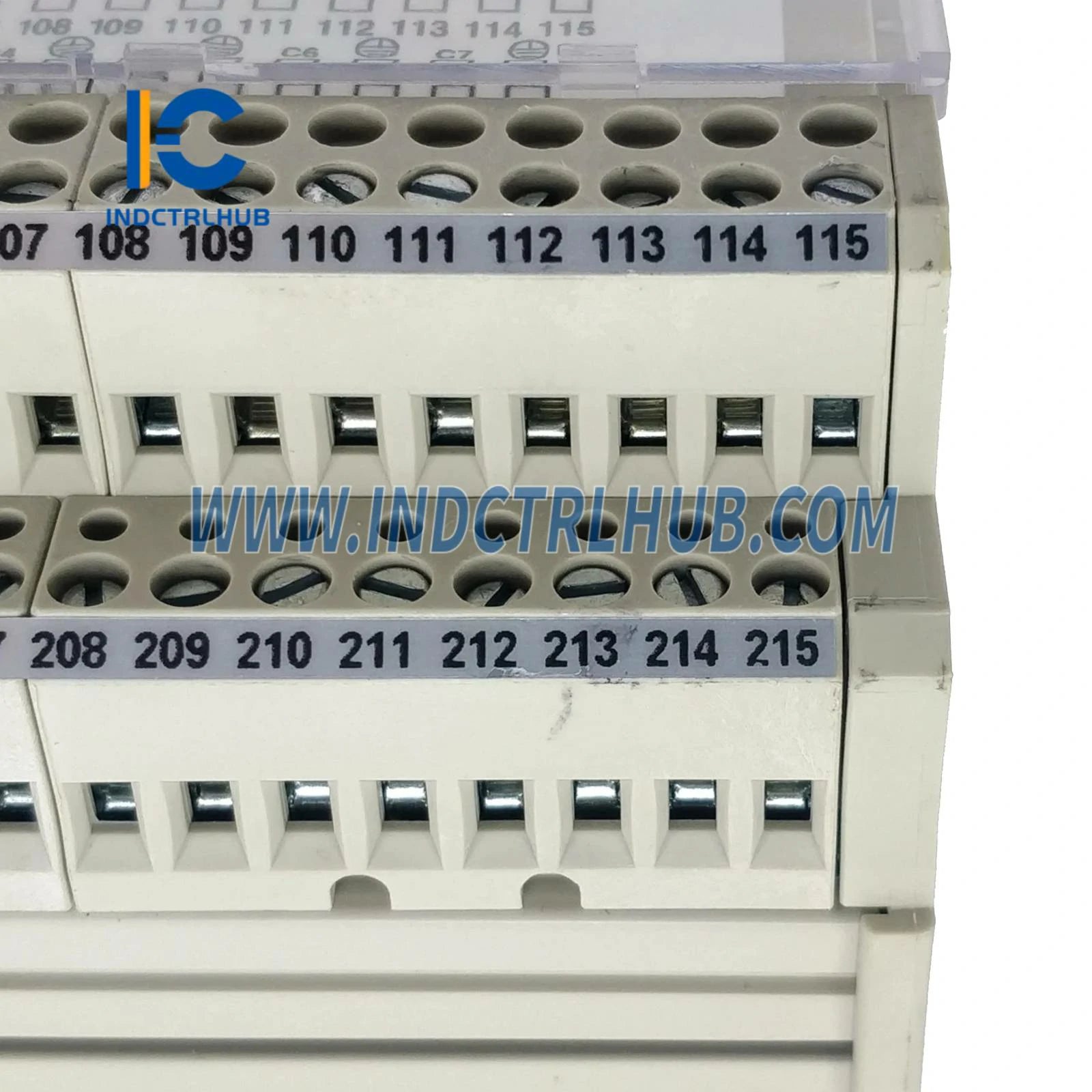

Terminalne veze
|
Tip |
Raspon (metrički) |
Raspon (AWG) |
|---|---|---|
|
Fleksibilno s krajem kabela |
1 x 0.09_1.5 mm² / 2 x 0.09_0.75 mm² |
AWG 28_AWG 16 / AWG 28_AWG 20 |
|
Čvrsto |
1 x 0.14_2.5 mm² / 2 x 0.2_2.5 mm² |
AWG 26_AWG 12 / AWG 24_AWG 14 |
|
Fleksibilno bez kraja kabela |
1 x 0.14_2.5 mm² |
AWG 26_AWG 14 |
_
Fizičke karakteristike
|
Specifikacija |
Vrijednost |
|---|---|
|
Neto težina |
0.64 lb (0.29 kg) |
|
IP stupanj zaštite |
IP20 (IEC 60529) |
_
_
Okolišne specifikacije
|
Parametar |
Vrijednost / Standard |
|---|---|
|
Radna temperatura |
32_140 °F (0_60 °C) IEC 61131-2 |
|
Temperatura skladištenja |
-40_176 °F (-40_80 °C) IEC 61131-2 |
|
Stupanj onečišćenja |
2 (IEC 60664-1) |
|
Zaštitni tretman |
TC |
|
Otpornost na udarce |
15 gn 11 ms (IEC 60068-2-27) |
|
Otpornost na vibracije |
2 gn, 10_150 Hz (IEC 60068-2-6) |
|
Otpornost na žarnu žicu |
1382 °F (750 °C) 30 s (IEC 60695-2-11) |
|
Elektrostatički pražnjenje |
4 kV kontakt / 8 kV zrak (IEC 61000-4-2, Razina 3) |
|
Imunost na zračeća polja |
9.1 V/m (10 V/m), 26_1000 MHz (IEC 61000-4-3, Razina 3) |
|
Otpornost na brze prijelaze |
2 kV (IEC 61000-4-4, razina 3) |
_
_

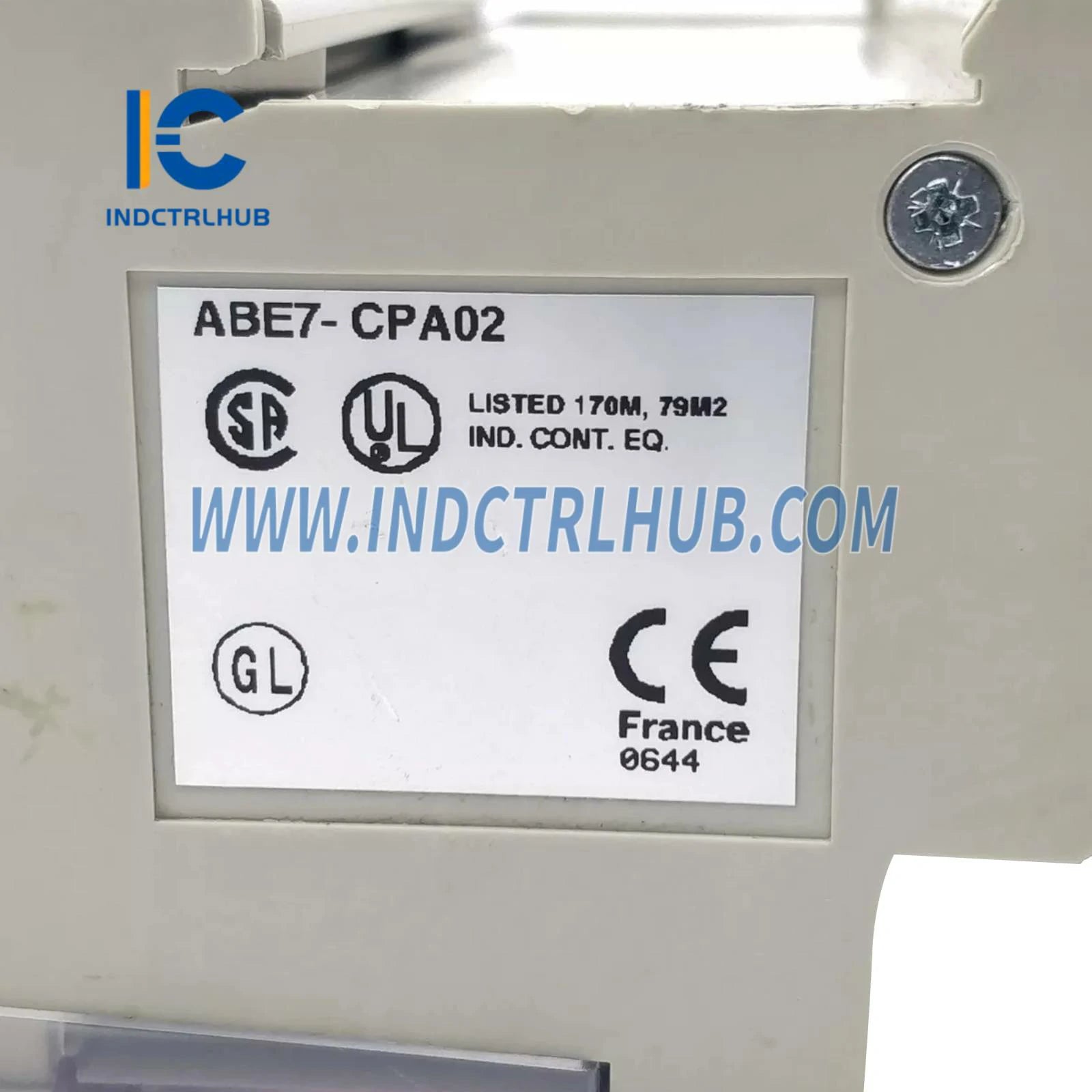

Certifikati i usklađenost
|
Certifikacija / Standard |
|---|
|
GL |
|
DNV |
|
UL |
|
CSA |
|
EAC |
_
_
Informacije o narudžbi
|
Polje |
Vrijednost |
|---|---|
|
GTIN |
3389110644463 |
|
Mogućnost povrata |
Da |
|
Kategorija |
US10CP222375 |
|
Raspored popusta |
0CP2 |
|
Zemlja podrijetla |
LV (Latvija) |
_
