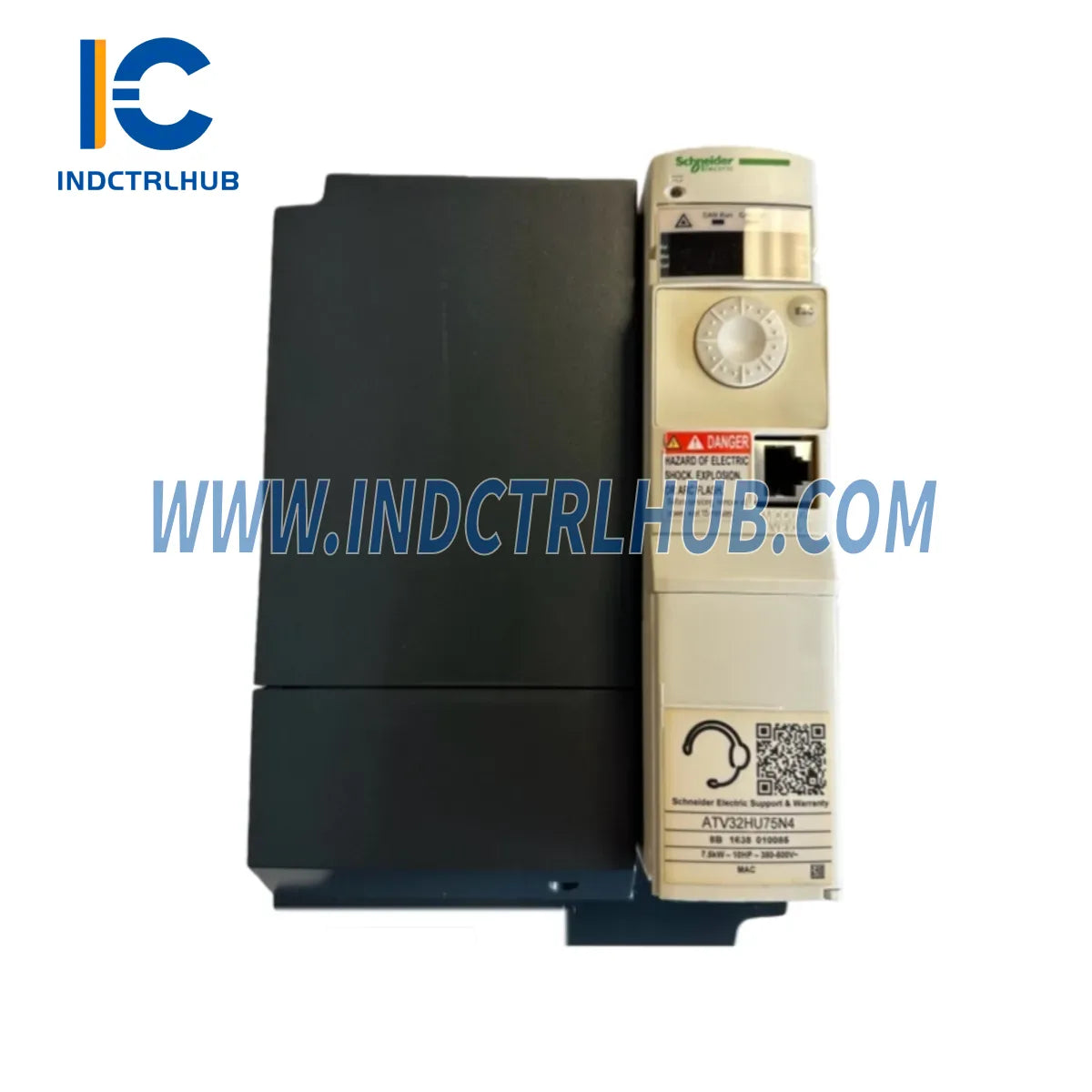

Industrial Control Hub ATV32HU75N4 rješenje za zamjenu/nadogradnju Altivar 32: Vaš glatki prijelaz na modernu tehnologiju pogona

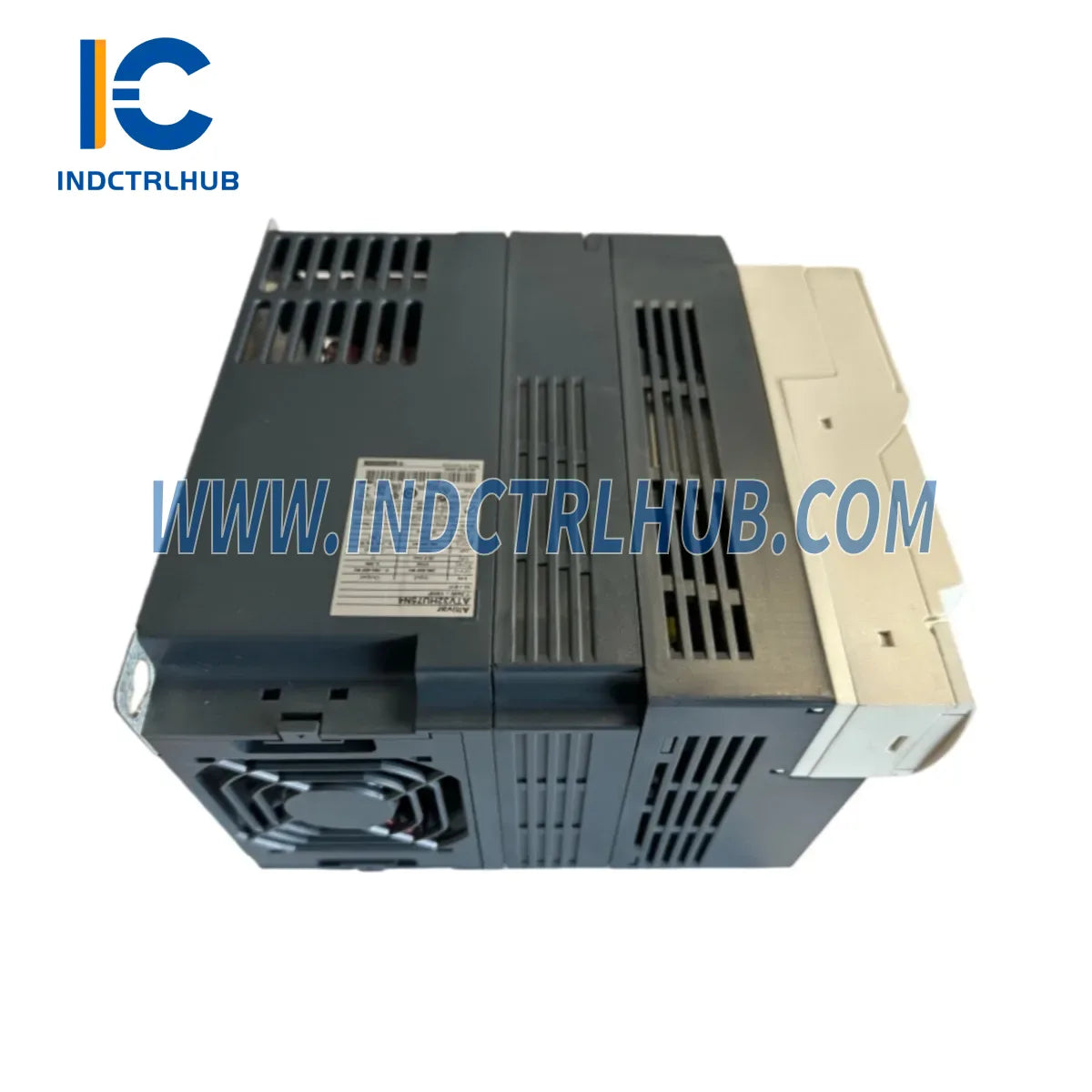

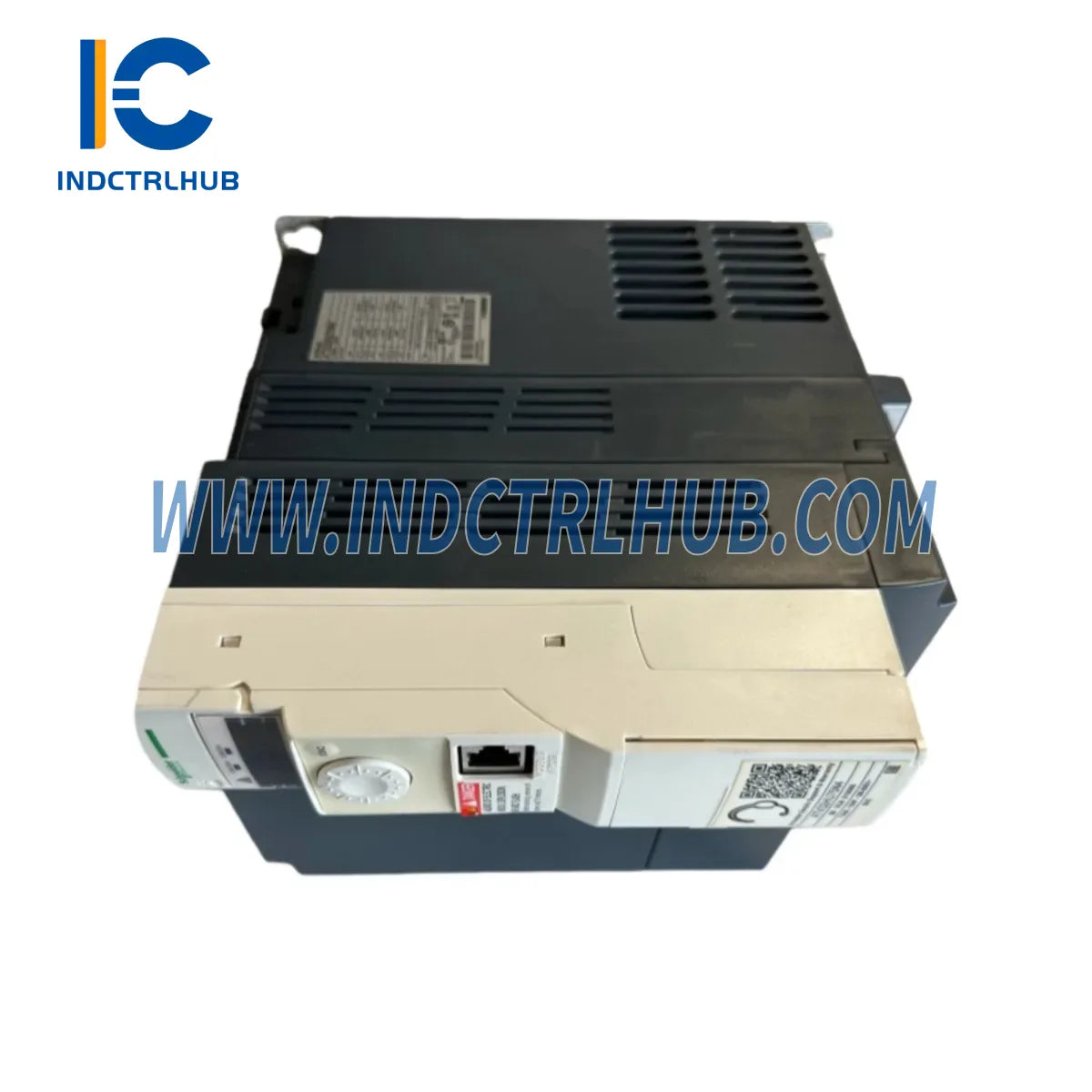

Migracija s zastarjelog pogona s promjenjivom brzinom ne mora značiti zastoje, probleme s ponovnim ožičenjem ili skupu preradu. Schneider Electric ATV32HU75N4 — trofazni 7,5 kW (10 KS) 380–500 V AC Altivar 32 serijski pogon — dizajniran je kao izravna zamjena za ranije Altivar generacije, pružajući poboljšanu preciznost upravljanja motorom, ugrađeni EMC filtar i kompaktan dizajn spreman za montažu na DIN šinu koji se uklapa u postojeće rasporede ploča bez strukturnih izmjena.
Bilo da povlačite iz upotrebe ATV31, ATV312 ili konkurentski naslijeđeni pogon, ATV32HU75N4 čuva vašu postojeću topologiju ožičenja dok otključava moderne značajke: vektorsku kontrolu bez senzora, ugrađeni Modbus RTU i puni paket funkcija zaštite motora. Industrial Control Hub isporučuje ovu jedinicu s 12-mjesečnim jamstvom i potpunom funkcionalnom provjerom prije isporuke.
Tablica usporedbe kompatibilnosti
| Parametar | Naslijeđeni ATV31 / ATV312 | ATV32HU75N4 (ova jedinica) |
|---|---|---|
| Snaga | Do 7,5 kW | 7,5 kW (10 KS) |
| Napon napajanja | 380–500 V AC trofazno | 380–500 V AC trofazno |
| Način upravljanja | Samo V/f (ATV31) | Vektor bez senzora + V/f |
| Komunikacija | Opcionalna CANopen kartica | Ugrađeni Modbus RTU + opcionalne kartice |
| EMC filtar | Vanjski (dodatni trošak) | Ugrađeni razred C2 |
| Montaža | Montaža na ploču | Montaža na DIN šinu ili ploču |
| Razred zaštite kućišta | IP20 | IP20 (dostupan IP31 gornji komplet) |
| Jamstvo (ICH) | Nije primjenjivo (naslijeđeno) | 12 mjeseci |
Rješenja za besprijekornu nadogradnju
Uspješna migracija ATV32HU75N4 rijetko uključuje samo pogon. Prilikom zamjene vaše stare jedinice, sljedeće komponente Schneider Electric — sve dostupne i provjerene u Industrial Control Hubu — trebaju se pregledati i ažurirati paralelno kako bi se osigurala potpuna kompatibilnost sustava:
- Ispravnost napajanja: Prilikom zamjene starog pogona s ATV32HU75N4, osigurajte da je napajanje upravljačke sabirnice pravilno dimenzionirano. Schneider BMXCPS2000 24V DC modul napajanja i Schneider BMXCPS3500 modul napajanja su potvrđeni za Modicon X80 okvire koji često koriste ATV32 mrežne kartice.
- Kompatibilnost PLC kontrolera: Provjerite podržava li firmware nadređenog PLC-a ATV32 Modbus funkcijske kodove. Schneider 110-CPU-311-03 Micro CPU modul je provjereni izbor za manje strojne arhitekture, dok veće instalacije koriste prednosti Schneider 140CPU31110 Modicon Quantum PLC CPU modula.
- Mrežna komunikacija: Ako vaš put migracije uključuje nadogradnju na Ethernet baziranu nadzornu kontrolu, Schneider BMXNOE0110 Ethernet TCP/IP modul omogućuje besprijekornu integraciju Modicon M340 mreže uz opcijsku Ethernet karticu ATV32.
- Proširenje udaljenog I/O: Za distribuirane arhitekture, Schneider 140CRA31200 Quantum RIO Drop E/IP modul omogućuje udaljene I/O točke koje mogu prenositi status pogona i signale grešaka natrag u kontrolnu sobu bez dodatnih kabela.
- Visoke performanse obrade: Instalacije koje zahtijevaju napredno sekvenciranje pokreta uz ATV32HU75N4 trebaju razmotriti Schneider 140CPU43412U Quantum PLC procesor (512 KB RAM, 100 MHz) ili Schneider 140CPU65150 Quantum PLC procesor (166 MHz, 768 KB RAM) za determinističke performanse vremena skeniranja.
- Dodatna snaga: Schneider BMXCPS4002 40W AC/DC napajanje i Schneider TSXPSY5500M 50W modul napajanja pokrivaju zahtjeve za napajanjem Modicon Premium ormara koji često prate nadogradnje panela s više pogona.
Često postavljana pitanja o uputama za retrofit
- Q: Je li ATV32HU75N4 izravna zamjena ožičenja za ATV31HU75N4?
- A: Da, za napojne priključke (L1/L2/L3 ulaz, U/V/W izlaz). Pinout upravljačkih priključaka funkcionalno je ekvivalentan, ali razmak konektora se razlikuje — koristite ATV32 adapter za priključke (VW3A3601) za retrofit bez alata. Nije potrebna izmjena otvora na ploči.
- Q: Hoće li se moja postojeća ATV31 datoteka parametara prenijeti na ATV32HU75N4?
- A: Izravni prijenos datoteka nije podržan. Međutim, Schneiderov SoMove softver (v2.8+) uključuje čarobnjak za migraciju parametara koji preslikava ATV31 parametre na ATV32 ekvivalente. Industrial Control Hub može na zahtjev pružiti unaprijed konfiguriranu predložak parametara.
- P: Stane li ATV32HU75N4 u isti utor DIN šine kao ATV312?
- A: ATV32HU75N4 je nešto dublji (149 mm u odnosu na 130 mm za ATV312HU75N4). Provjerite dubinu panela prije instalacije. Širina i visina su kompatibilni sa standardnim razmakom DIN šine od 45 mm.
- P: Koje su komunikacijske kartice kompatibilne s ATV32HU75N4?
- A: ATV32 prihvaća VW3A3601 (CANopen), VW3A3608 (DeviceNet), VW3A3616 (PROFIBUS DP) i VW3A3627 (EtherNet/IP) opcijske kartice. Modbus RTU je ugrađen i ne zahtijeva dodatnu karticu.
- P: Mogu li koristiti ATV32HU75N4 s naslijeđenim Modicon TSX Premium PLC-om?
- A: Da. Povežite se putem Modbus RTU na RS-485 koristeći ugrađeni RJ45 priključak pogona. Provjerite podržava li komunikacijski modul TSX Premium Modbus master način rada. TSXPSY5500M napajanje je potvrđeni partner za ovu konfiguraciju.
- P: Je li ATV32HU75N4 prikladan za primjenu na pumpama i ventilatorima?
- A: Apsolutno. Pogon uključuje namjenske makro konfiguracije za pumpu/ventilator s PID kontrolom, funkcije spavanja/buđenja i načine punjenja cijevi — sve dostupno bez vanjskih programskih alata putem integriranog zaslona.
Jamstvena garancija
Svaki ATV32HU75N4 uređaj isporučen od strane Industrial Control Hub pokriven je sveobuhvatnim 12-mjesečnim jamstvom od datuma isporuke, uz sljedeće uvjete:
- Pokriće: Proizvodni nedostaci, kvarovi komponenti pri normalnim radnim uvjetima i kvarovi vezani uz firmware potvrđeni od strane našeg tehničkog tima.
- Isključenja: Fizička oštećenja zbog nepravilne instalacije, prenaponski događaji izvan dopuštenog ulaznog napona ili rad izvan specificiranog raspona temperature okoline (−10 °C do +50 °C).
- Postupak reklamacije: Pošaljite zahtjev za jamstvo putem [email protected] s brojem narudžbe i kratkim opisom kvara. Naš inženjerski tim odgovara unutar 1 radnog dana.
- Mogućnosti rješenja: Slanje zamjenskog uređaja (obično 3–7 radnih dana), popravak i povrat, ili kredit za ekvivalentni model — prema diskreciji Industrial Control Hub-a na temelju procjene kvara.
- Produžena podrška: Tehnička podrška nakon isteka jamstva dostupna je. Kontaktirajte nas za cijene godišnjeg ugovora o servisu.
