Product Description
Opće informacije
|
Proizvođač |
Honeywell |
|---|---|
|
Model/Broj dijela |
FC-TSGAS-1624 |
|
Opis |
Modul za poljsko spajanje |
|
Odobrenja |
CE, TUV, UL, CSA, FM |
Tehničke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Opći tipovi brojeva |
FS-TSGAS-1624, FC-TSGAS-1624 |
|
Broj ulaznih kanala |
16 (s zajedničkim 0 V) |
|
Zahtjevi za napajanjem |
24 V DC vanjski, 3 mA (bez tereta na polju) |
|
Ulazna struja |
0-25 mA |
|
Ulazni otpor |
500 Ω (± 5%) |
Izlaz za SAI-1620m modul
|
Parametar |
Specifikacija |
|---|---|
|
Izlazni napon |
0-4 V DC |
|
Točnost |
0.1% |

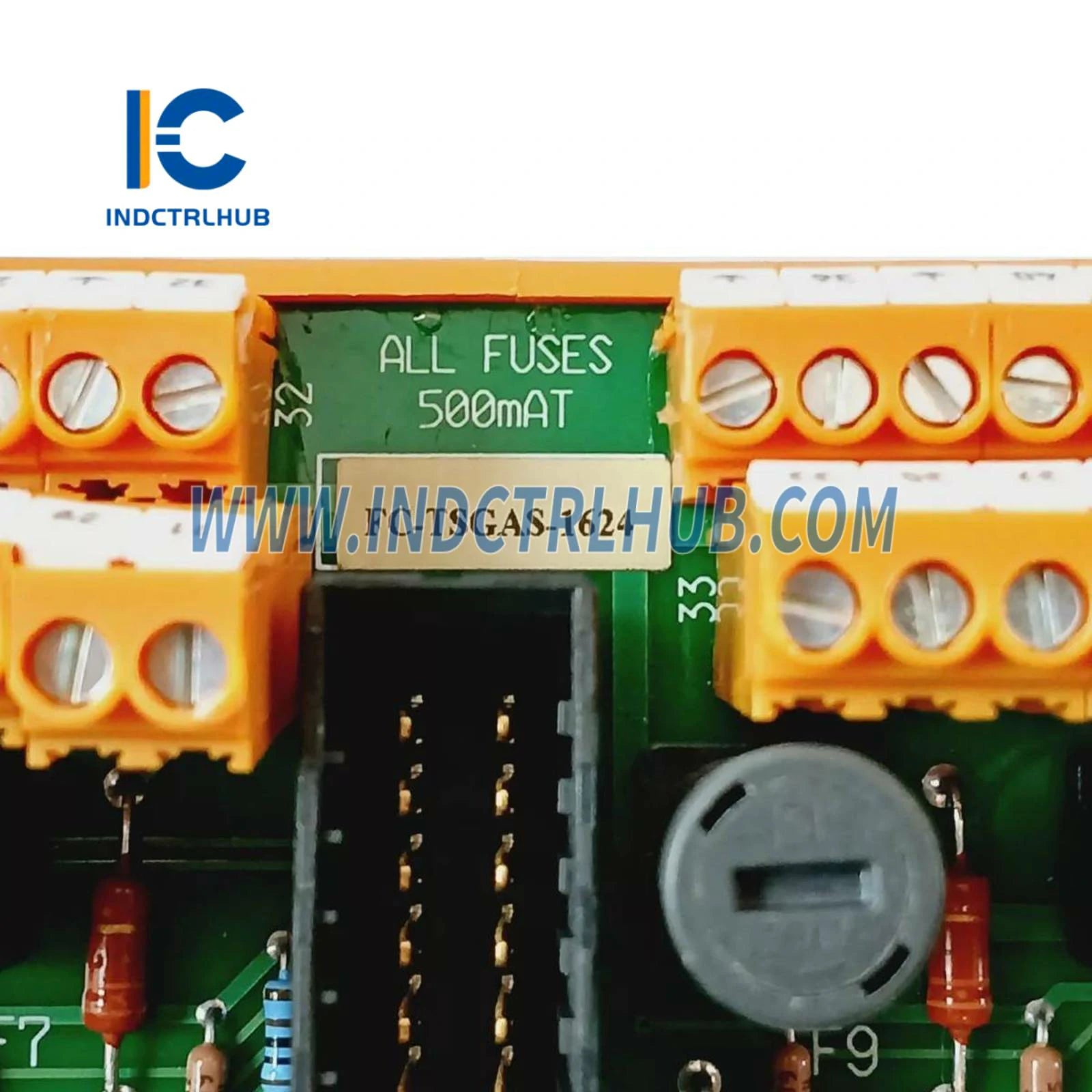

Specifikacije osigurača
|
Parametar |
Specifikacija |
|---|---|
|
Ocjena osigurača |
500 mA |
|
Dimenzije osigurača |
5 × 20 mm |
|
Napon (AC/DC) |
250 V AC / 300 V DC |
|
Proizvođač osigurača |
Schurter |
|
Broj dijela proizvođača |
0001.2501 |
|
Krivulja smanjenja |
Linearno od 0.5 A na 25°C do 0.35 A na 70°C okoliš modula |
Fizičke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Dimenzije modula (D × Š × V) |
225 × 70 × 60 mm (8.86 × 2.76 × 2.36 in) |
|
DIN EN tračnice |
TS32 / TS35 × 7.5 |
|
Korištena duljina tračnice |
226 mm (8.90 in) |
Specifikacije priključaka
|
Parametar |
Specifikacija |
|---|---|
|
Vijčani priključci |
Maks. veličina žice: 2.5 mm² (AWG 14) Duljina skidanja izolacije: 7 mm (0.28 in) Moment zatezanja: 0.5 Nm (0.37 ft-lb) |
|
Power Screw Terminals (A, B) |
Maks. veličina žice: 16 mm² (AWG 8) Duljina skidanja izolacije: 7 mm (0.28 in) Moment zatezanja: 1.2 Nm (0.88 ft-lb) |
