Product Description
Pregled proizvoda
|
Kategorija |
Detalji |
|---|---|
|
Proizvođač |
Honeywell |
|
Model/Broj dijela |

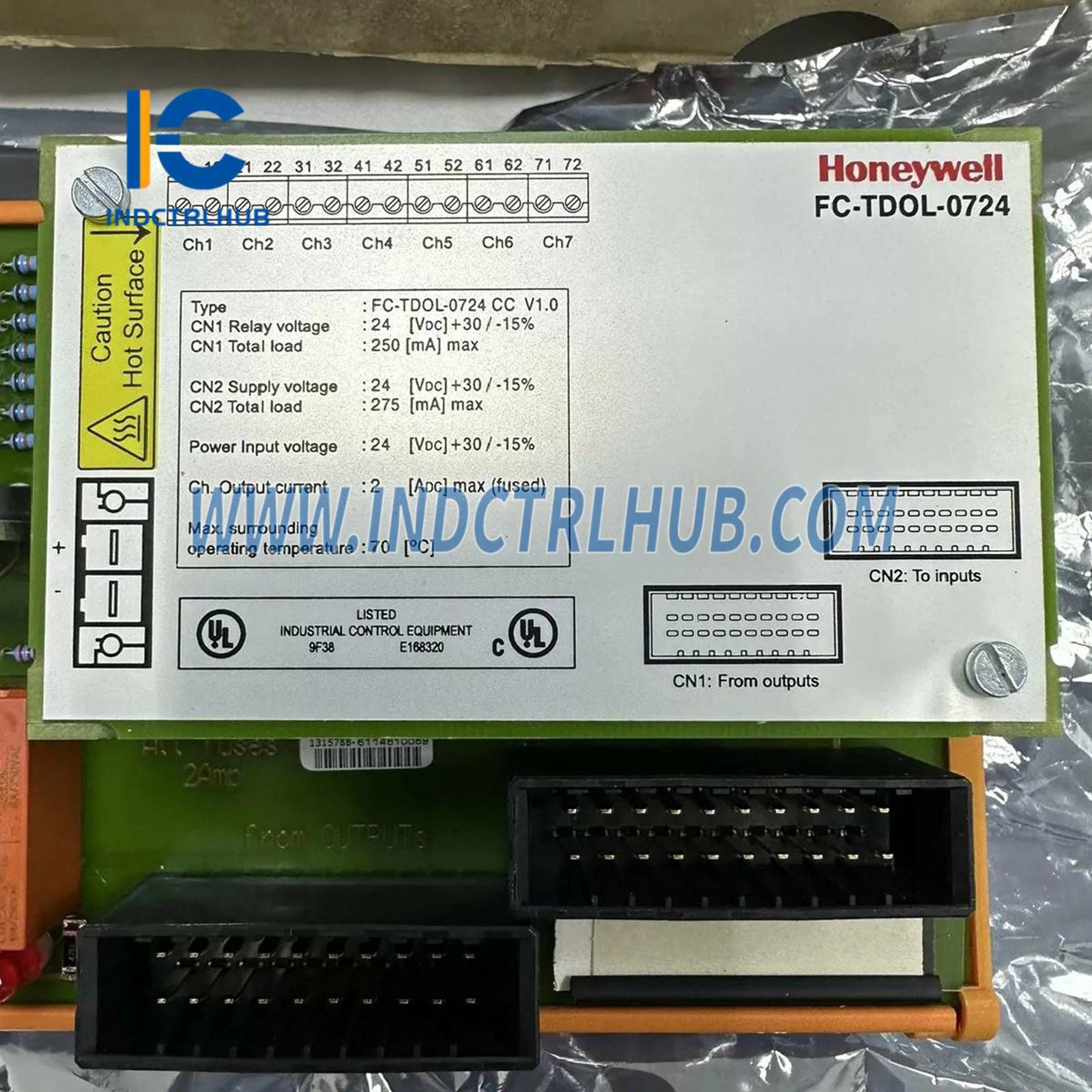

FC-TDOL-0724 |
|
Opis |

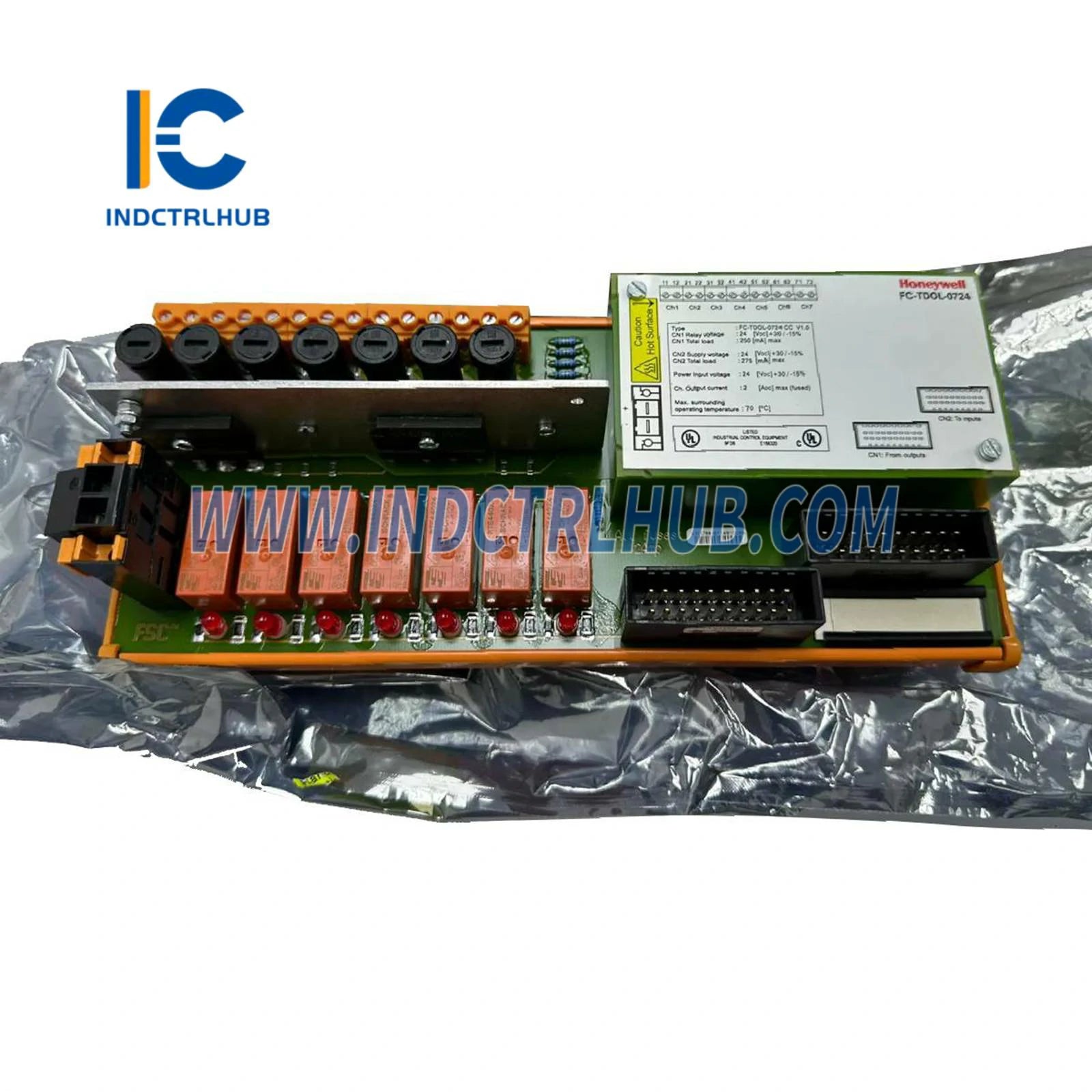

7-kanalni digitalni izlazni modul, 24VDC, s dijagnostikom |
Specifikacije
Općenito
|
Parametar |
Specifikacija |
|---|---|
|
Broj tipa |
FC-TDOL-0724 |
|
Odobrenja |
CE, TUV, UL, CSA (u tijeku) |
Izlazne karakteristike
|
Značajka |
Specifikacija |
|---|---|
|
Broj kanala |
7 |
|
Maksimalna izlazna struja po kanalu |
2 A |
|
Opterećenje izlaza |
24 VDC, otporni ili induktivni s diodom za suzbijanje iskre |
|
Napon napajanja izlaza |
24 VDC ±20% |
|
Maksimalni otpor opterećenja |
2200 Ω |
|
Struja curenja prema opterećenju |
~1,1 mA @ 24 V |
|
Napon izlaza bez opterećenja |
ISKLJUČENO: 90% napona napajanjaUKLJUČENO: 100% napona napajanja |
|
Prag detekcije kratkog spoja |
200 Ω < RTh < 400 Ω |
Informacije o osiguraču
|
Značajka |
Specifikacija |
|---|---|
|
Ocjena osigurača |
2 A |
|
Dimenzije |
5 × 20 mm |
|
Napon (AC) |
250 V |
|
Napon (DC) |
300 V |
|
Proizvođač |
Littelfuse |
|
Broj dijela |
0213002 |
|
Krivulja smanjenja |
Linearno od 2 A @ 25°C do 1,9 A @ 70°C |

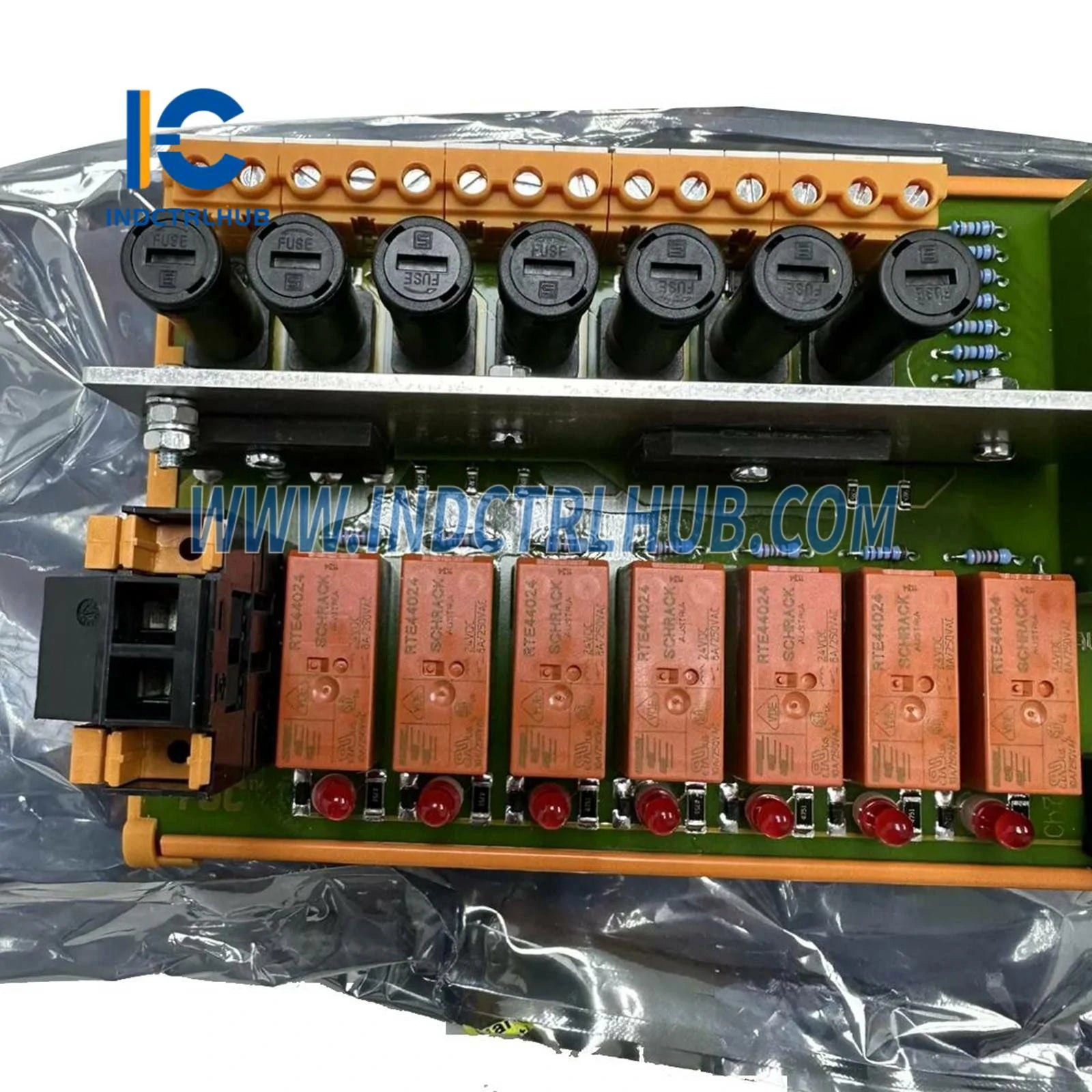

Detalji kontakta releja
|
Značajka |
Specifikacija |
|---|---|
|
Maksimalna prekidna snaga |
150 Wata |
|
Električni vijek trajanja |
100.000 operacija preklapanja |
|
Mehanički vijek trajanja |
30.000.000 prekidačkih operacija |
Potrošnja energije
|
Stanje |
Potrošnja |
|---|---|
|
Napajanje polja (24 VDC) |
< 9 mA (svi kanali ISKLJUČENI) |
|
Releji + kanal 8 (putem TSDO-0824) |
~200 mA (maks. 250 mA pri Vmax) |
|
Povratno očitanje kruga (putem SDI-1624) |
<110 mA (pojedinačno), <210 mA (redundantno), max 275 mA |
Fizičke dimenzije
|
Značajka |
Specifikacija |
|---|---|
|
Veličina modula (D × Š × V) |
240 × 109 × 80 mm (9.45 × 4.29 × 3.15 in) |
|
Tip DIN ležišta |
TS32 / TS35 × 7,5 |
|
Korištena duljina tračnice |
241 mm (9.49 in) |
Završeci i konektori
|
Vrsta priključka |
Specifikacija |
|---|---|
|
Vijčani priključci kanala |
Maksimalni promjer žice: 2.5 mm (AWG 14) |
|
Duljina skidanja izolacije: 7 mm (0.28 in) |
|
|
Moment zatezanja: 0.5 Nm (0.37 ft-lb) |
|
|
Priključak za napajanje |
Dvopolni priključak s ključem |
|
Proizvođač i tip konektora |
Weidmüller: BVZ 7.62HP/02/180F SN |
|
Traka za ključanje |
Weidmüller: BV/SV7.62HP KO, duljina skidanja izolacije: 8 mm |
|
Povezivi vodiči |
0.5–6 mm² (AWG 20–AWG 10) |
