Product Description
Pregled proizvoda

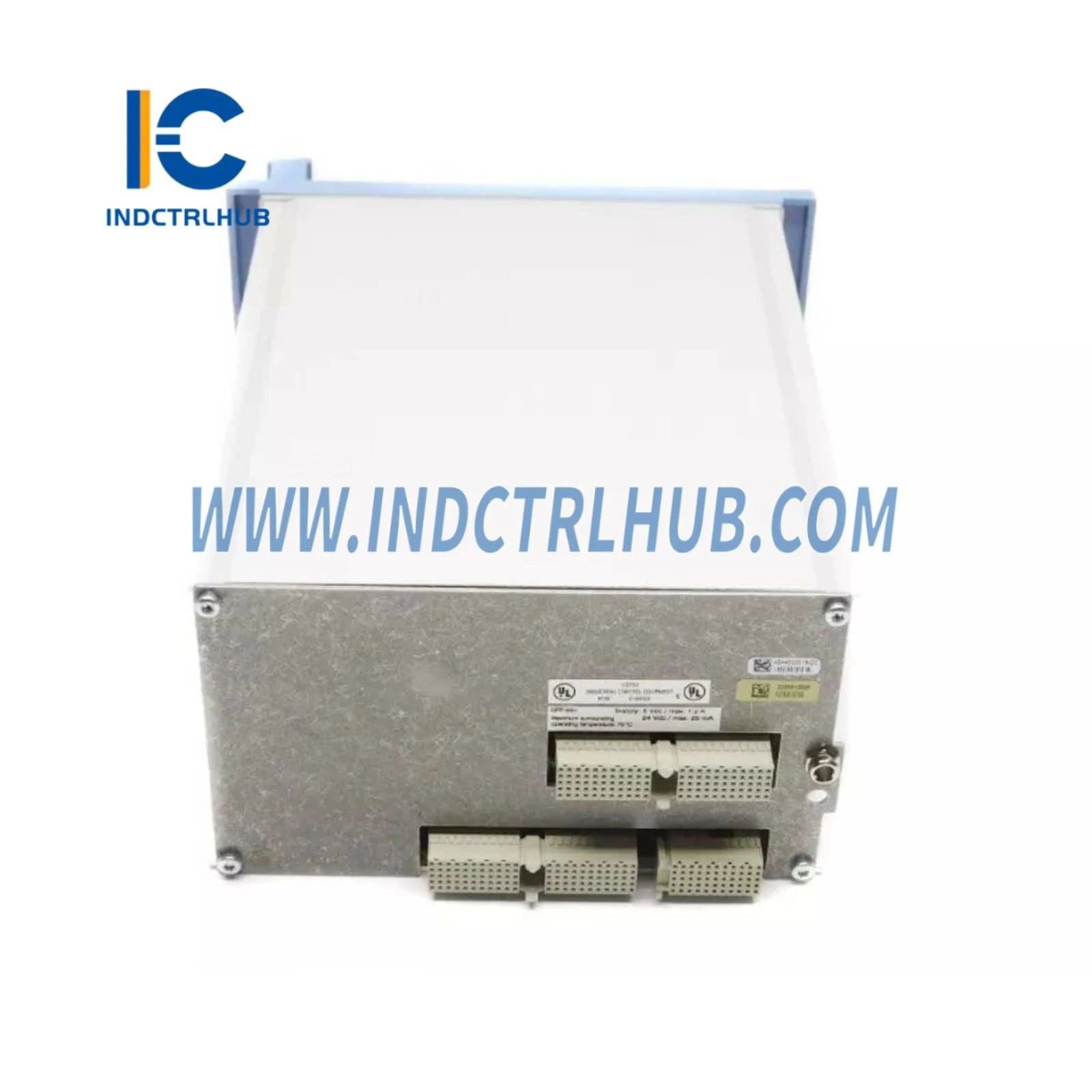

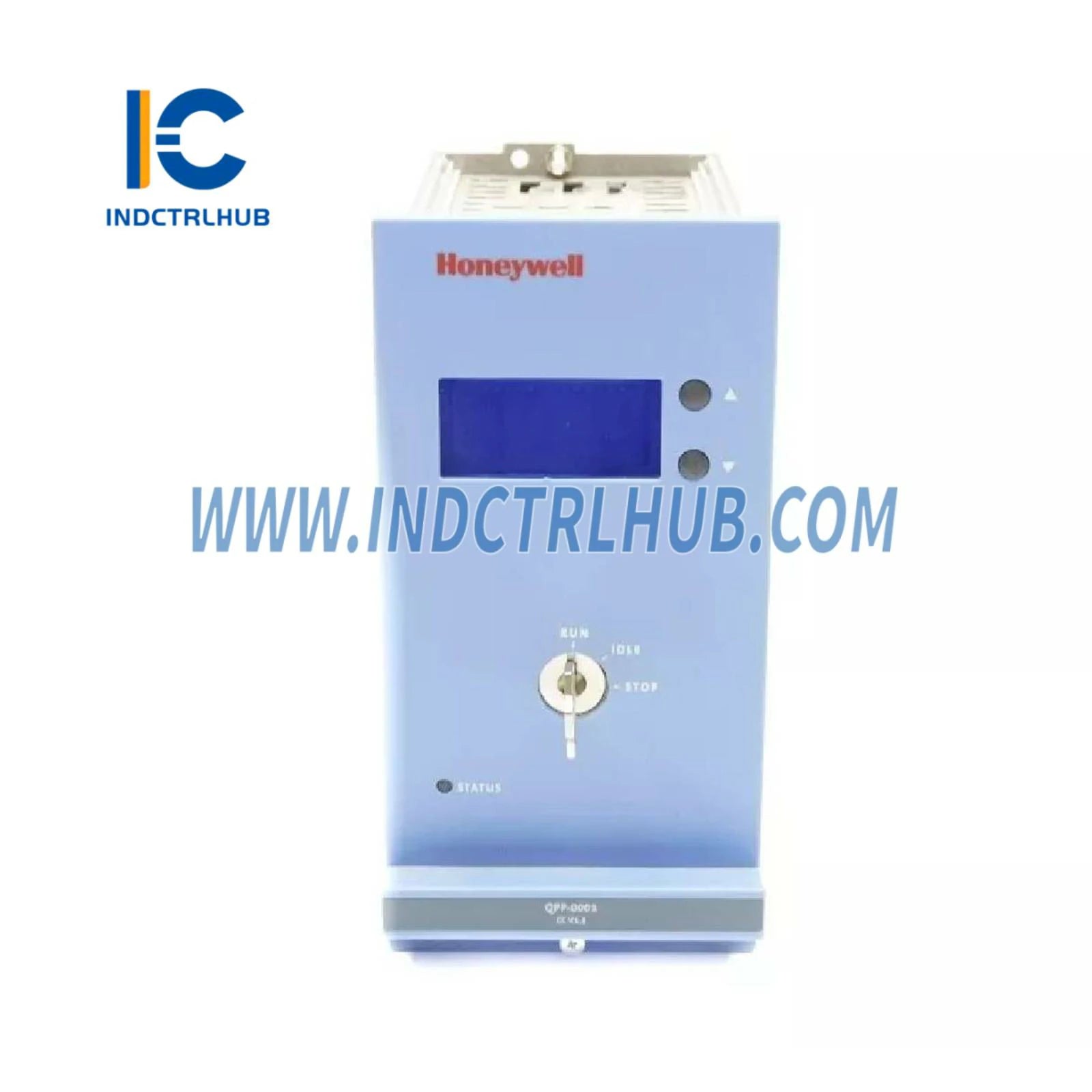

Honeywell FC-QPP-0001 Quad Processor Pack je visokoučinkoviti procesorski modul dizajniran za Honeywellove industrijske kontrolne sustave, poput Safety Manager ili Experion platformi. Ova jedinica s četverostrukim procesorom podržava kritične sigurnosne i kontrolne funkcije, sadrži dvostruke ulaze za napajanje (24 V DC i 5 V DC), robusne okolišne tolerancije i certifikate CE, UL, CSA, TUV i FM. Dostupan je u varijantama s konformalnim premazom (FC-QPP-0001 CCV1.3) i bez konformalnog premaza (FS-QPP-0001 V1.3), pružajući fleksibilnost za različite industrijske primjene, s poboljšanim dizajnom PCB-a u verzijama V1.x i CCV1.x.
Tehničke informacije
| Parametar | Specifikacije |
|---|---|
| Proizvođač | Honeywell |
| Model/Broj dijela | FC-QPP-0001 |
| Opis | Paket s četverostrukim procesorom |
| Opći tipovi brojeva | FS-QPP-0001 V1.3 (bez konformalnog premaza) FC-QPP-0001 CCV1.3 (s konformalnim premazom) |
| Okolišni | |
| Radna temperatura | Izvan modula: -5°C do +70°C (+23°F do +158°F) Unutar modula: -5°C do +70°C (+23°F do +158°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost | 10% do 95% (bez kondenzacije) |

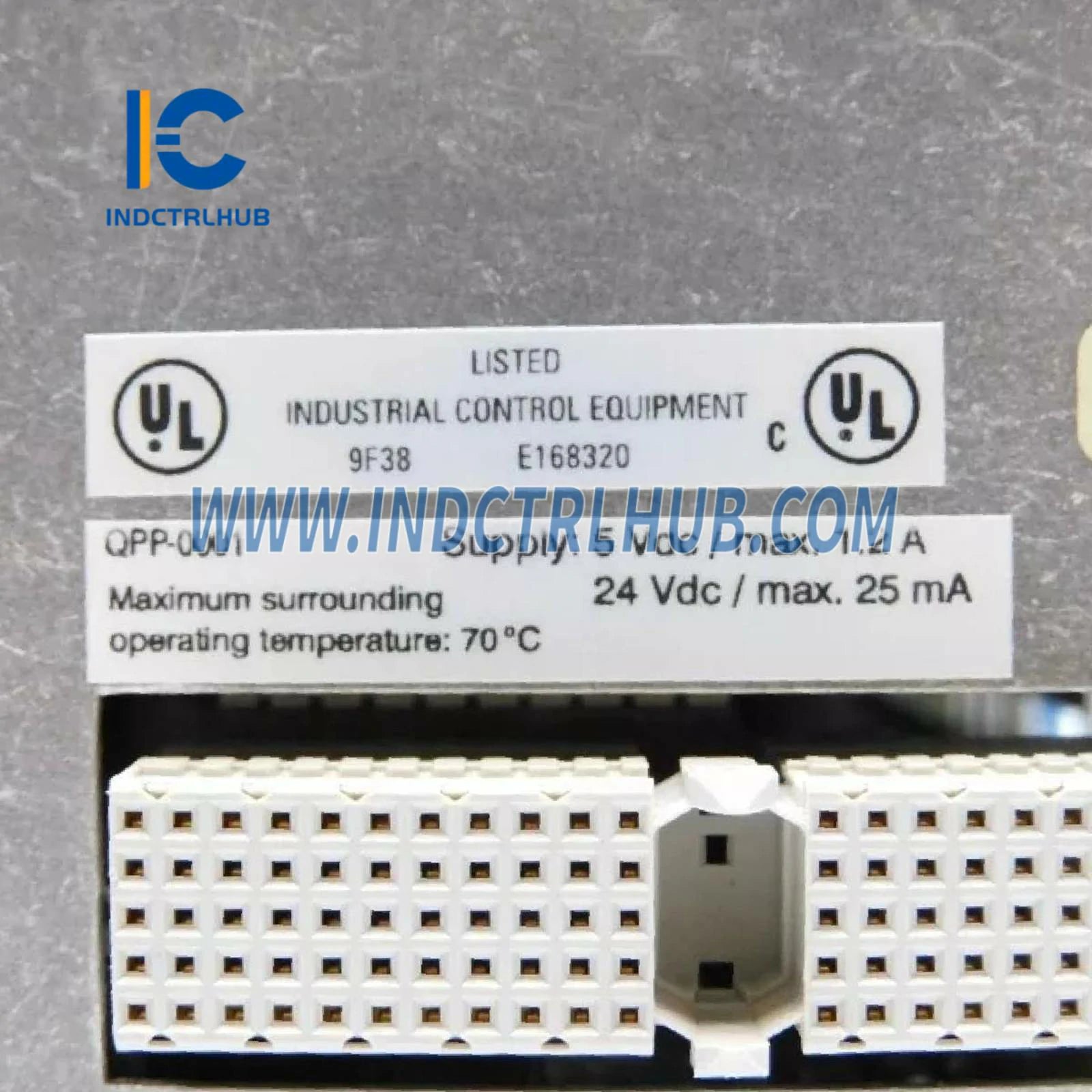

| Odobrenja | CE, UL, CSA, TUV, FM |
| Snaga | |
| Napon napajanja 24 V | 24 V DC (-15% do +30%, 20,4 V do 31,2 V) |
| Struja napajanja 24 V | Max. 25 mA |
| Napajanje 5 V | 5 V DC (± 5%, 4,75 V do 5,25 V) |
| Struja napajanja 5 V | Max. 1,2 A |
| +24 V_sd Izlazni napon napajanja | 15-31 V DC |
| Izlazni otpor | Približno 1,1 kΩ |
| Zaštićeno od kratkog spoja | Kontinuirano |
| SD Ulazni napon (visok) | 15-32 V DC |
| SD Ulazni napon (nizak) | < 4 V (zaštićeno od obrnutog polariteta) |
| Ulazna struja | Približno 8 mA pri 24 V DC |
| WDout Izlazna struja | 750 mA po izlazu |
| Fizički | |
| Dimenzije (VxŠxD) | 176 × 88,5 × 212 mm (6,93 × 3,48 × 8,35 in) |
| Težina | 1,3 kg (2,87 lb) |
Specifična konfiguracija
- Model/Broj dijela: FC-QPP-0001
- Detalji konfiguracije:
- Varijanta s konformnim premazom (FC-QPP-0001 CCV1.3) pretpostavljena na temelju prefiksa "FC-" u upitu, pri čemu V1.3 označava poboljšani dizajn PCB-a prema bilješkama
