Product Description
Pregled proizvoda
| Polje | Detalji |
|---|---|
| Proizvođač | Honeywell |

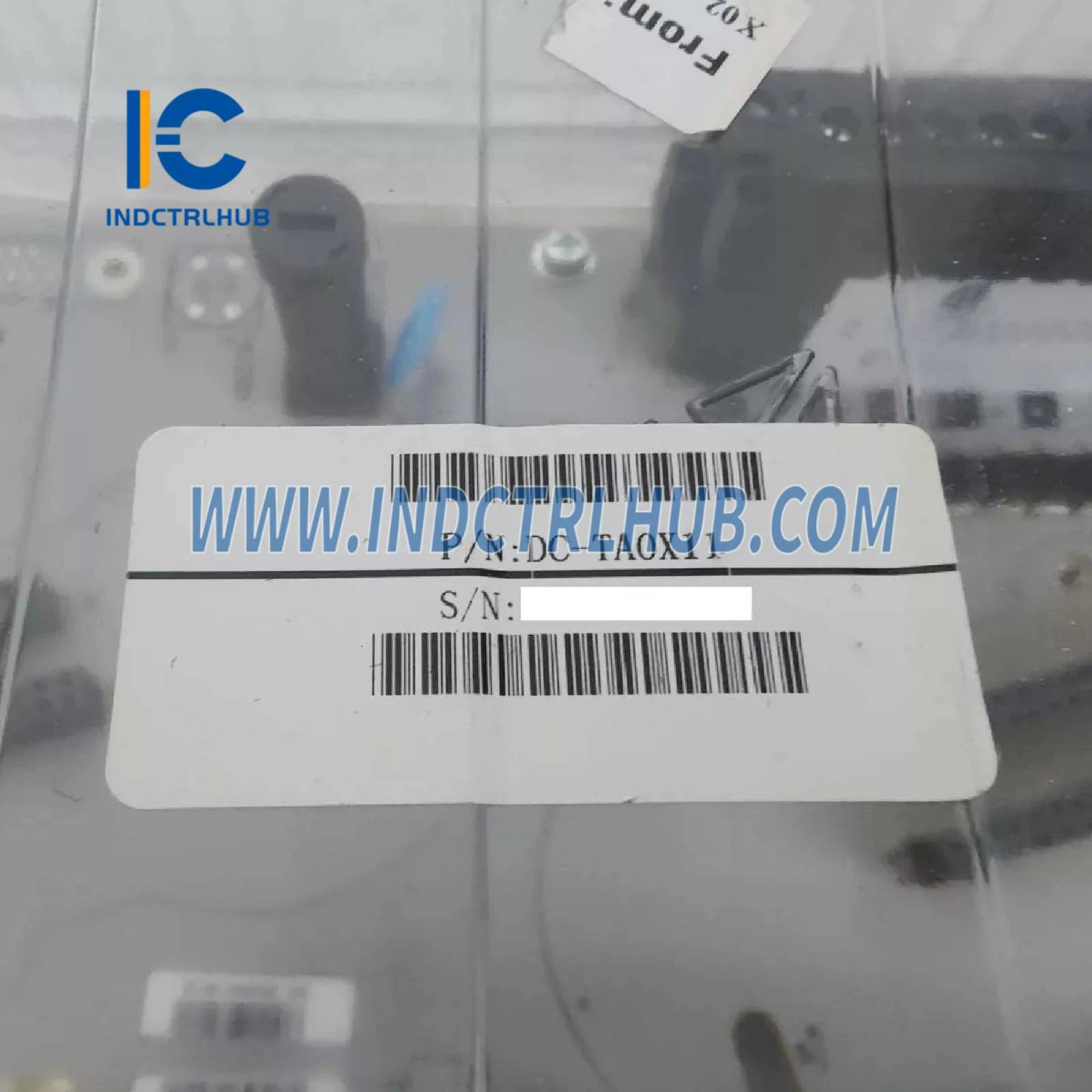

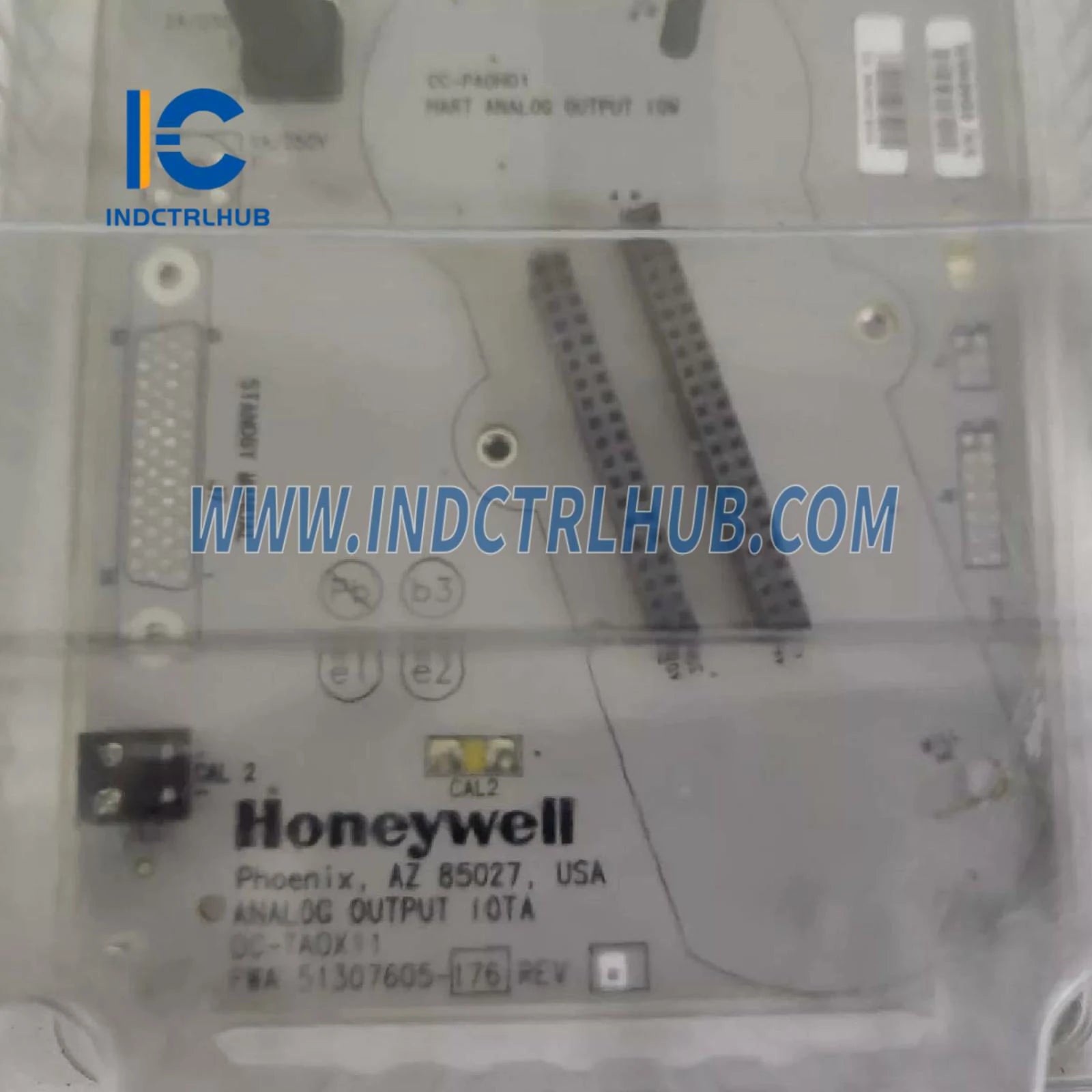

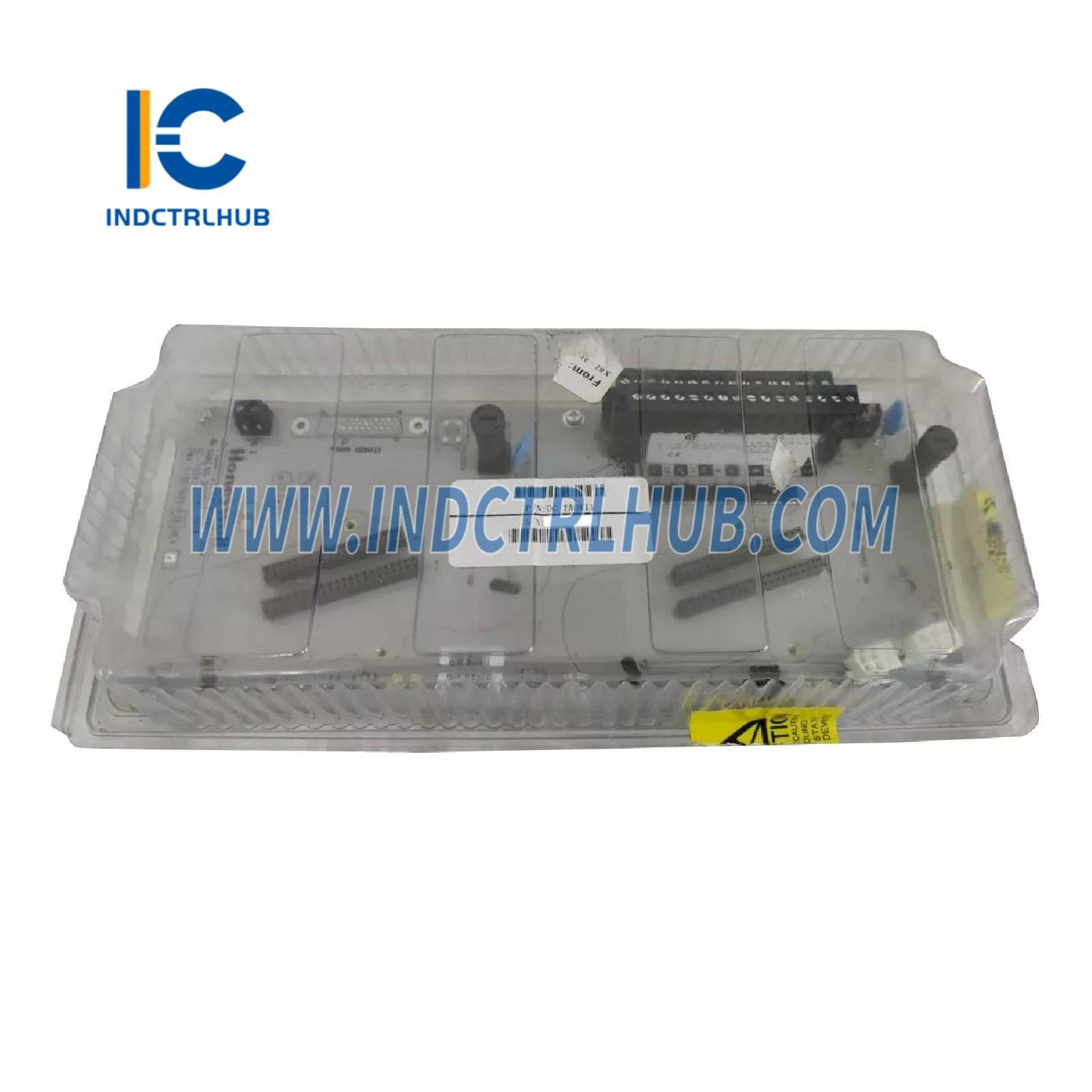

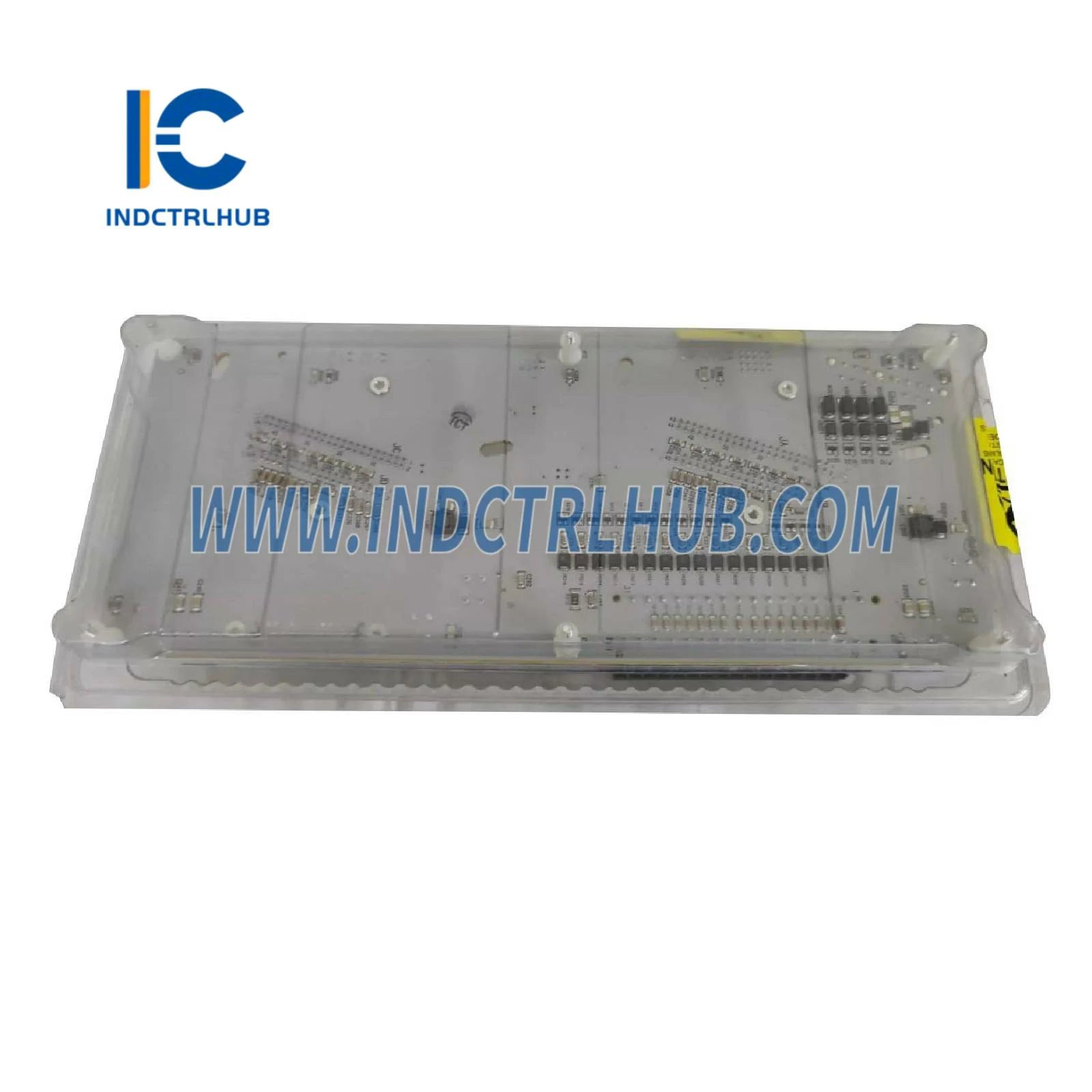

| Broj dijela | DC-TAOX11 (51307605-176 REVA) |
| Vrsta proizvoda | Analogni izlazni IOTA (sklop za ulazno/izlazno završavanje) za Experion Series C |
| Funkcija | Povezuje module za analogni izlaz s uređajima na terenu u redundantnim konfiguracijama |
| Kompatibilnost sustava | Experion Series C, integrira se s C300 kontrolerom putem I/O LINK |
Funkcionalne specifikacije
| Značajka | Specifikacija |
|---|---|
| Podržani moduli | CC-PAOH01, CC-PAOHS1, CC-PAON01 (moduli za analogni izlaz) |
| Vrsta izlaza | 4-20 mA |
| Broj kanala | 16 kanala po IOTA-i |
| Podrška za HART | Kompatibilno s modulima podržanim za HART (CC-PAOH01, CC-PAOHS1) za konfiguraciju i status |
| Redundancija | Redundantna konfiguracija za visoku dostupnost |
| Dijagnostika | Podržava dijagnostiku modula, očitavanje izlaza i detekciju prekida žice |
| Poljska ožičenja | Prihvaća do 13 AWG / 2,5 mm² žice s više žila |
| FAILOPT | Konfigurabilno po kanalu: ZADRŽI ZADNJU VRIJEDNOST ili PREBACI NA SIGURNU VRIJEDNOST (0 mA ako IOM zakaže) |
| Razmak prebacivanja | Maksimalno 10 ms (odnosi se samo na redundanciju) |
Električne specifikacije
| Parametar | Specifikacija |
|---|---|
| Raspon izlazne struje | 0 mA, 2,9 mA do 21,1 mA |
| Maksimalno otporno opterećenje | 800 oma (napajanje 24 V: 22 VDC do 28 VDC) |
| Maksimalni izlazni usklađeni napon | 16 V (napajanje 24 V: 22 VDC do 28 VDC) |
| Maksimalni napon otvorenog kruga | 22 V |
| Linearnost izlazne struje | ±0,05 % nominalne pune skale |
| Rezolucija | ±0,05 % pune skale |
| Kalibrirana točnost | ±0,35 % pune skale (25°C), uključujući linearnost |
| Vrijeme odziva | Stabilizira se unutar 1% konačne vrijednosti unutar 80 ms |
| Neupaljivi izlaz | Podržava neeksplozivno poljsko ožičenje za Zone 2, Division 2 opasna mjesta |
Specifikacije okoliša
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Relativna vlažnost | Radni uvjeti: 10% do 90% bez kondenzacije; Skladištenje: 5% do 95% bez kondenzacije |
Fizičke specifikacije
| Parametar | Specifikacija |
|---|---|
| Veličina | 12 inča (redundantni IOTA) |
| Montaža | Uključuje se u ormar Series C, povezuje se s IOM (ulazno/izlazni modul) |
