Product Description
Pregled proizvoda
Proizvođač: Honeywell

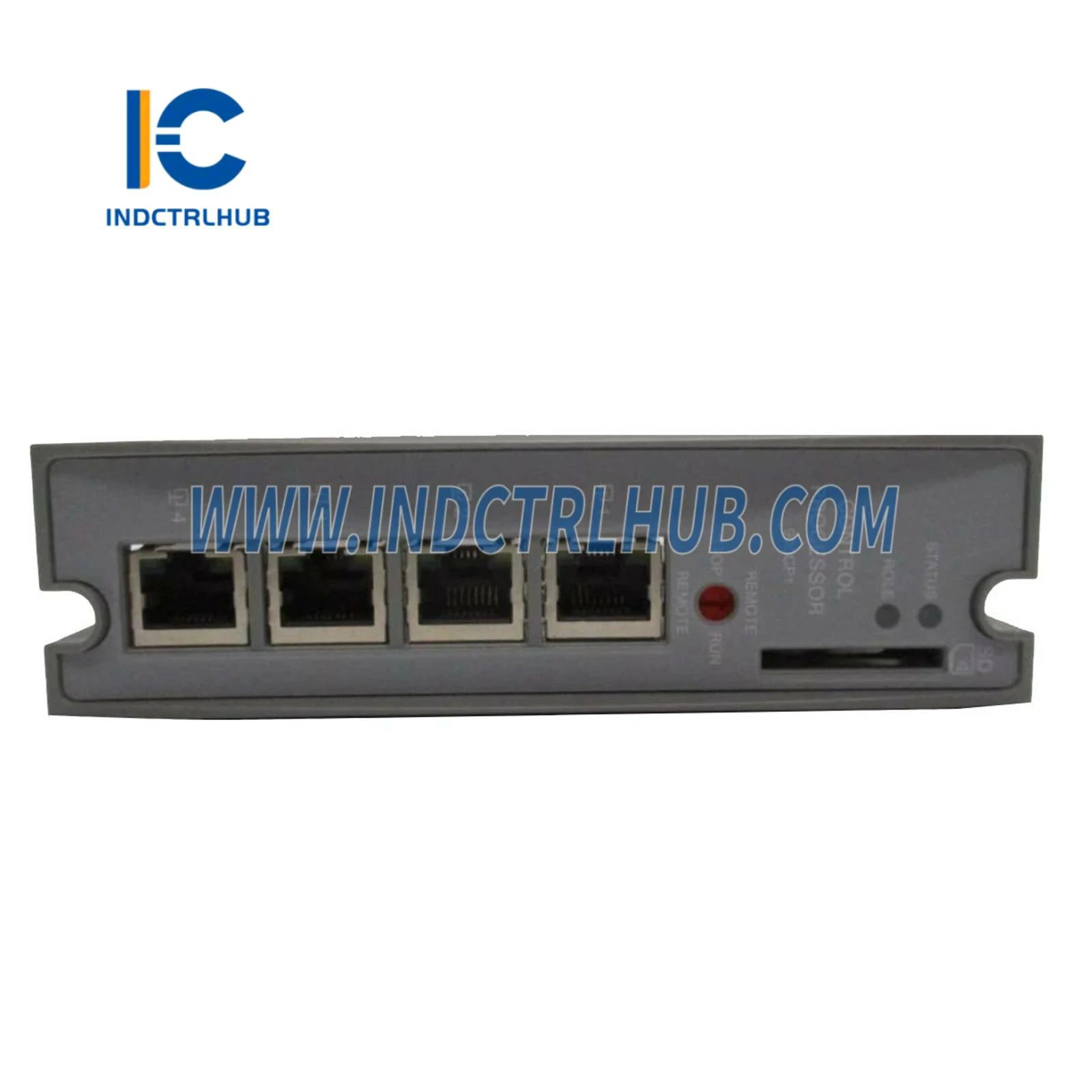

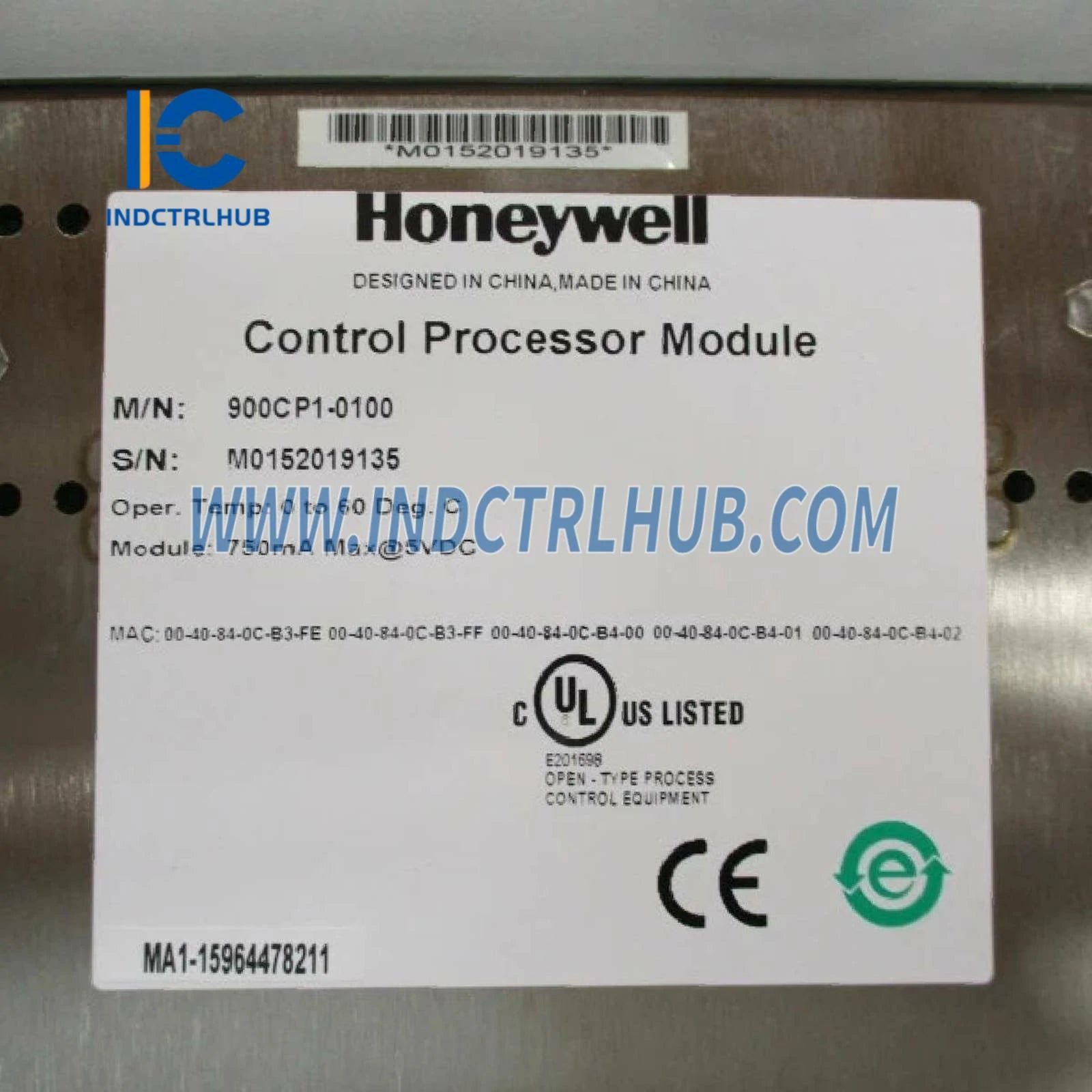

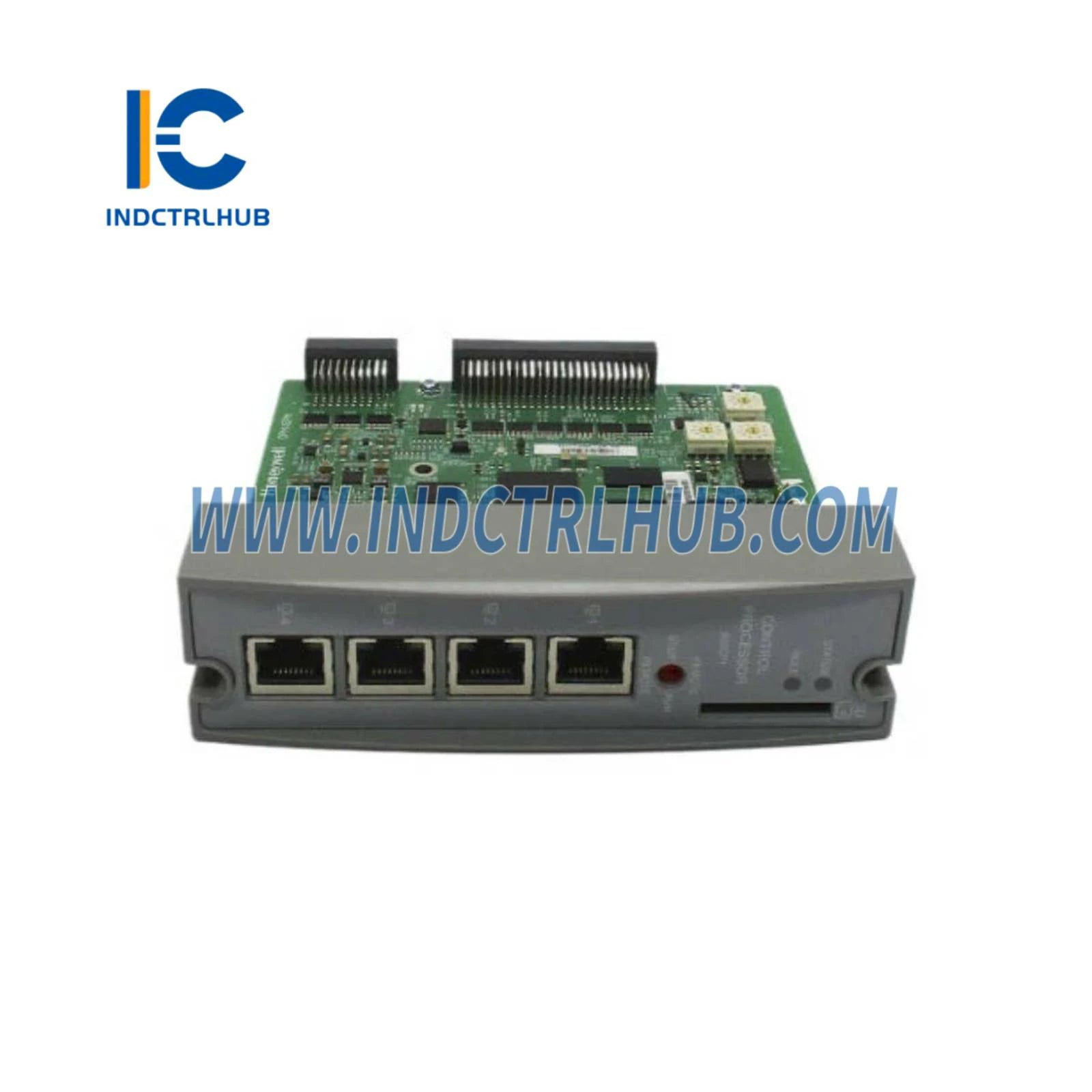

Model/Part Number: 900CP1-0100
Opis: Control Processor Module
Performanse i mogućnosti
| Specifikacija |
Detalji |
| Maks. kombinirani analogni i digitalni kanali |
2304 (softverski konfigurabilni I/O tipovi) |
| Maks. proširenje I/O ormara (neredundantni kontroler) |
11 |
| Maks. proširenje I/O ormara (redundantni kontroler) |
12 |
| Maks. analogni izlaz po CPM-u |
1152 (8 AO kanala po UIO modulu) |
Hardverske specifikacije i značajke
| Specifikacija |
Detalji |
| Procesor |
Dual Core ARM® Cortex™-A9 (32-bitni) 667 MHz |
| Dinamička memorija (RAM) |
4 Gbits (512 Megabajta) |
| Programska memorija (Flash) |
2 Gbits (256 Megabajta) |
| Podrška za SD karticu |
32GB (industrijski standard Klasa 6 / Klasa 10) |
| Redundancija kontrolera |
Podržano |
| Zadržavanje stvarnog vremena sata |
2 tjedna nakon gubitka napajanja |
| CPU Watchdog |
Automatski reset pri otkrivanju pogreške |
| Nepromenjiva memorija |
16 Mbits |
| Trajanje zadržavanja podataka |
Više od 20 godina (nije potrebna baterija) |
| Rezolucija stvarnog vremena sata |
1 ms |
| Vrijeme skeniranja ulaza/izlaza |
Podesivo (10 ms – 3000 ms) |
| Mogućnost prebacivanja |
Interni parametri, varijable i izlazi održavaju se |
Radni načini
- Pokretanje zaključano
- Zaustavljanje zaključano
- Daljinski pokrenuto
- Daljinski zaustavljeno
LED indikatori:
- 2 LED diode (trosmjerne) za prikaz statusa i uloge CPM-a
Komunikacijske mogućnosti
| Specifikacija |
Detalji |
| Ethernet portovi |
4 |
| Mrežna veza |
Zaštićeni RJ45 konektor, automatski crossover |
| Brzina mrežnog priključka |
10/100BaseTx, automatsko prepoznavanje |
| Izolacija |
1500 volti RMS (1 minuta, 60 Hz) |
| Potiskivanje prijelaznog napona |
Sposobnost vršne pulse snage od 600W |
| Dijagnostičke LED diode |
Da (na svakom priključku) |
Podržani protokoli
MODBUS TCP protokol
| Specifikacija |
Detalji |
| Funkcija uređaja |
Master i Slave |
| Podrška za višestruke master uređaje |
Da |
| Podrška za Ethernet |
MODBUS TCP (konfigurabilni TCP broj priključka) |
| Serijska podrška |
Putem poslužitelja uređaja/pretvarača protokola |
| Robne veze po CPM-u |
64 po priključku |
| Glavne veze po CPM-u |
16 po priključku |
| Maks. registara po CPM-u (robni način) |
8000 |
| Ethernet mrežna veza |
10/100 Base-T, RJ-45 |
OPC UA protokol
| Specifikacija |
Detalji |
| Funkcija uređaja |
Poslužitelj i klijent |
| Podržani OPC modeli |
Pristup podacima (DA), PLCOpen V1.0 |
| OPC UA klijentske veze po CPM-u |
10 |
| OPC UA poslužiteljske veze po CPM-u |
10 |
| Maks. bodova po CPM-u (poslužiteljski način) |
2000 |
| Maks. bodova po CPM-u (klijentski način) |
500 |
| Podrška za MDIS poslužitelj |
Da |
