Product Description
🔍
Pregled proizvoda
|
Područje |
Detalji |
|---|---|
|
Proizvođač |
Honeywell |
|
Model/Broj dijela |
10106/2/1 |
|
Opis |

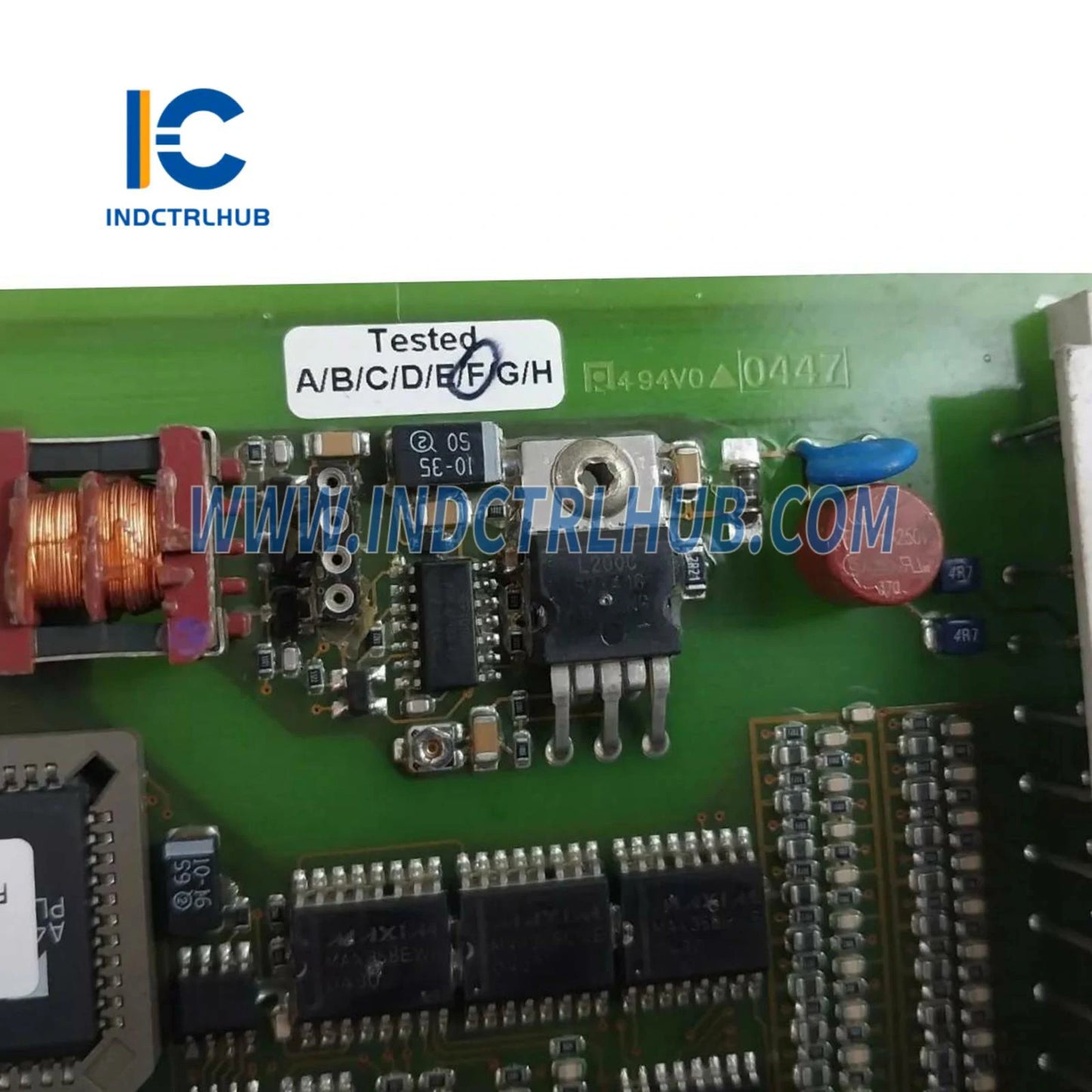

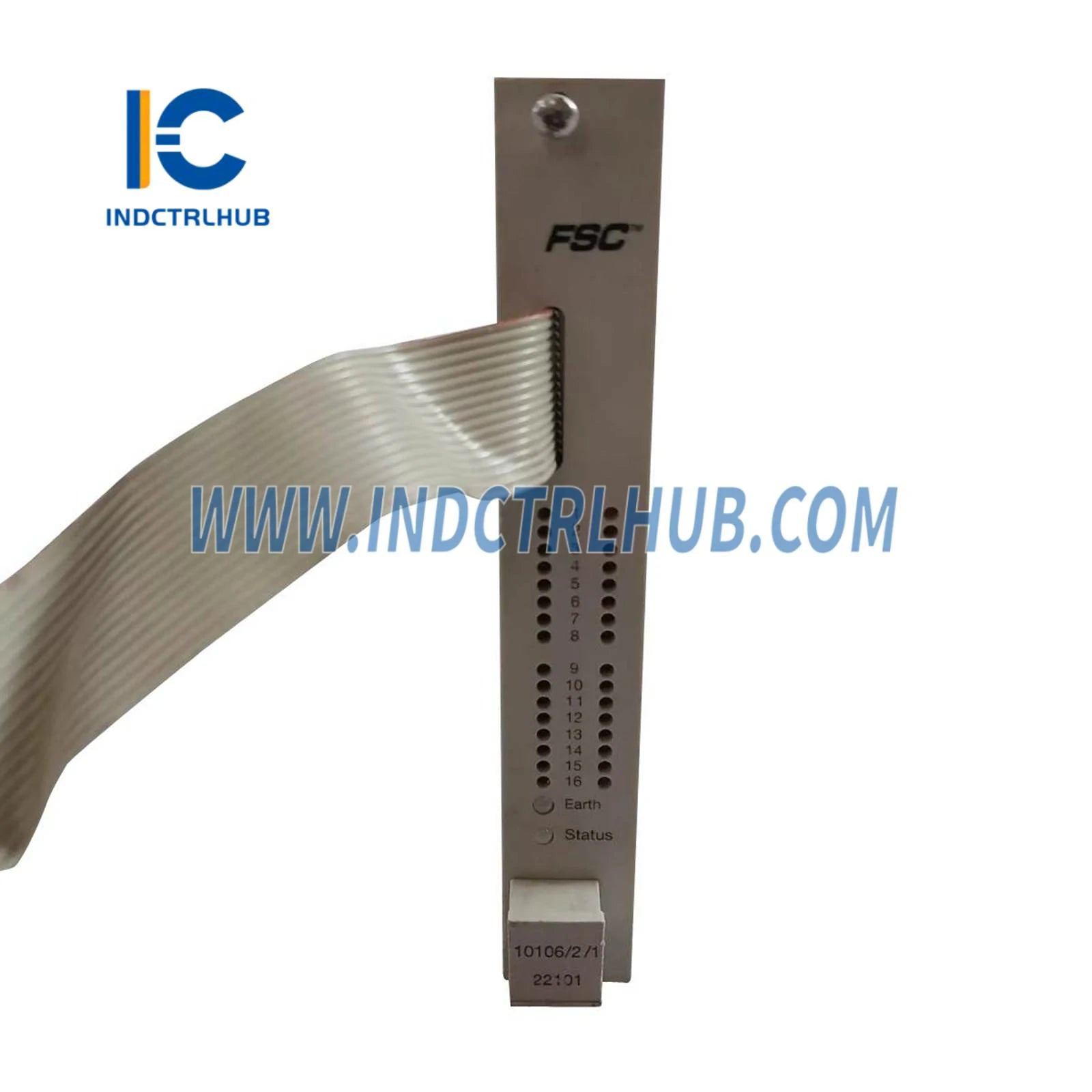

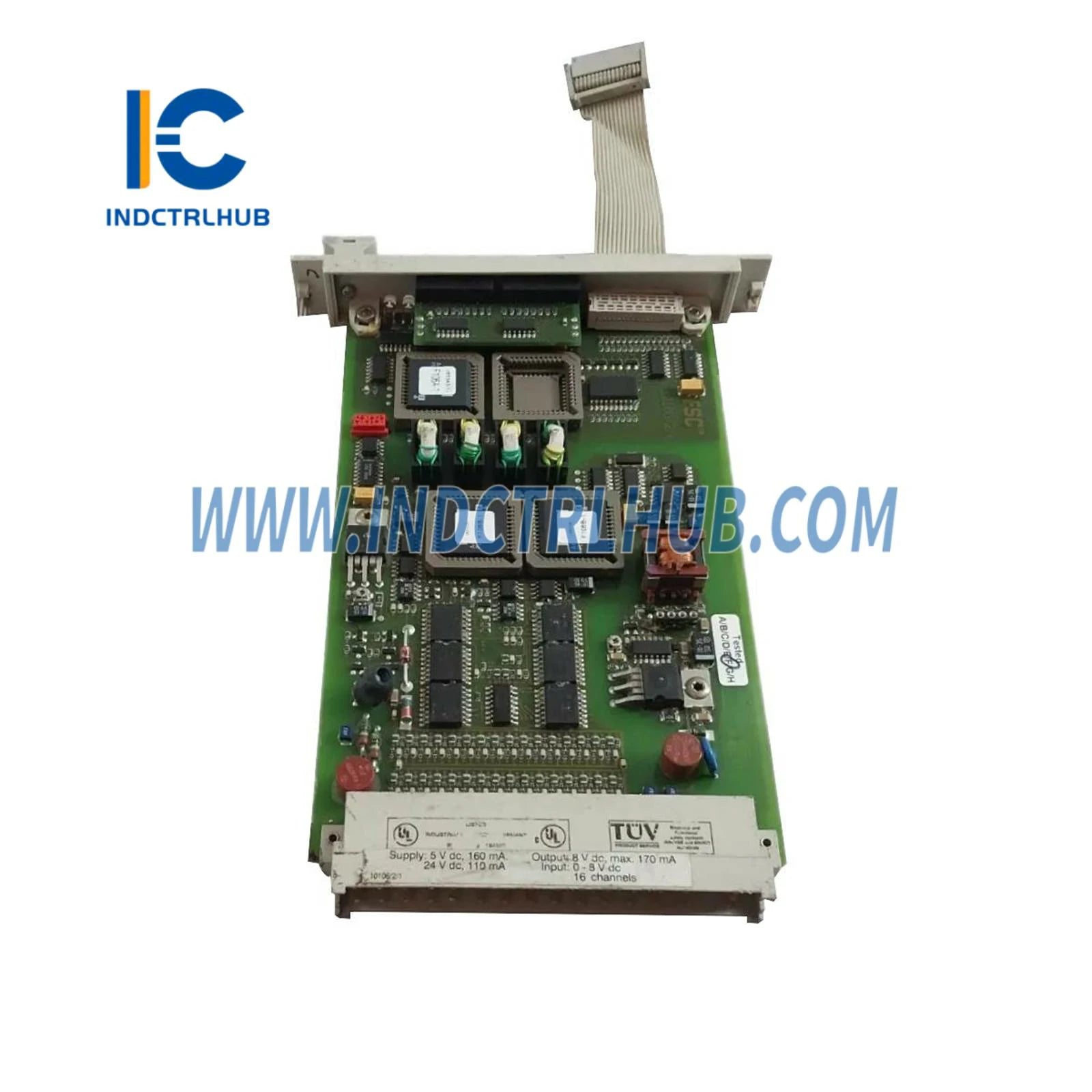

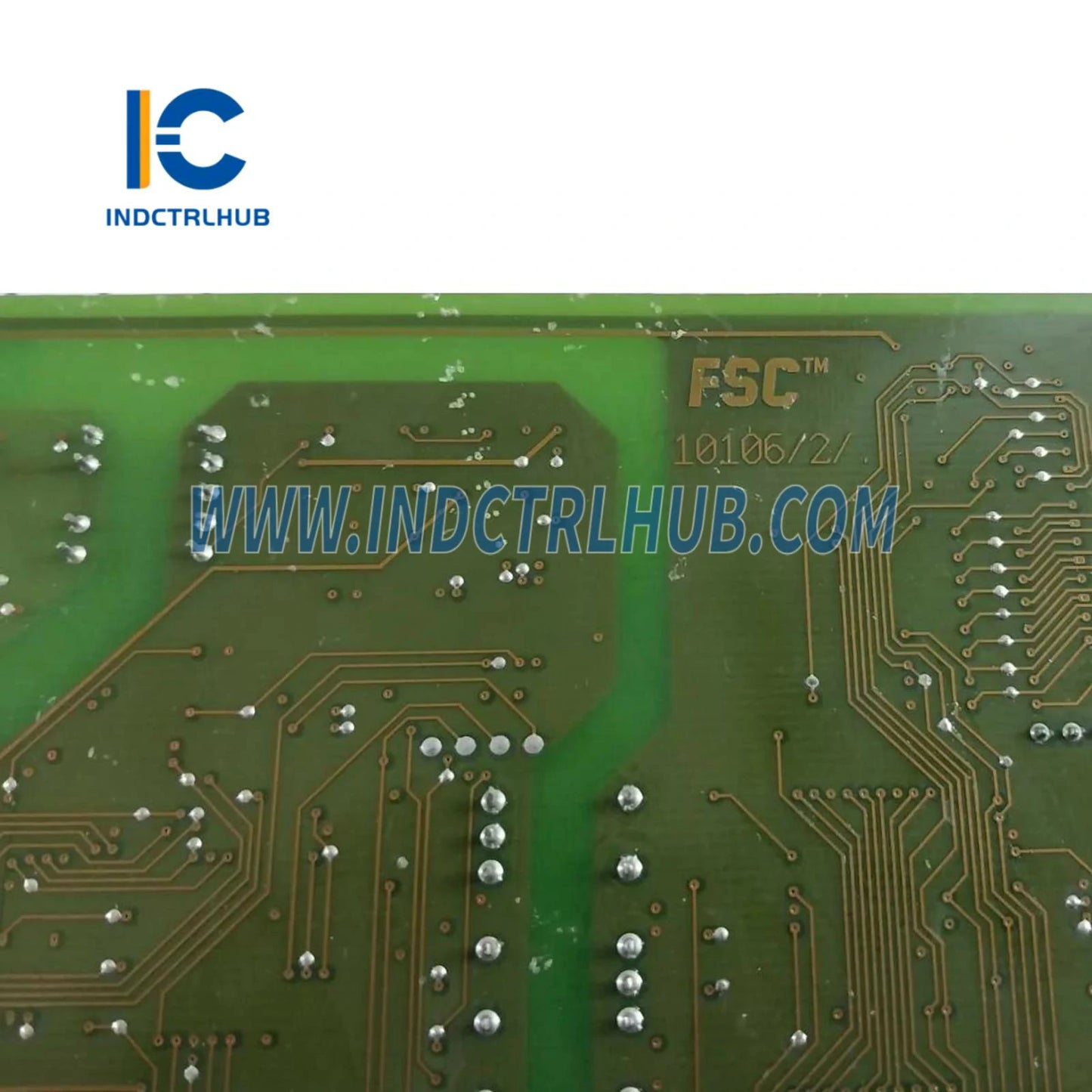

16-kanalni digitalni ulazni modul (NAMUR tip, unutarnje siguran) |
|
Broj tipa |
10106/2/1 22101* |
|
Odobrenja |
CE, UL, TÜV, FM** |
|
Sigurnosna klasa |
AK1-6 |
|
Verzija softvera |
≥ 510 |
|
Zahtjev za prostorom |
4 TE, 3 HE (= 4 HP, 3U) |
⚙️
Tehničke specifikacije
|
Kategorija |
Specifikacija |
|---|---|
|
Zahtjevi za napajanjem |

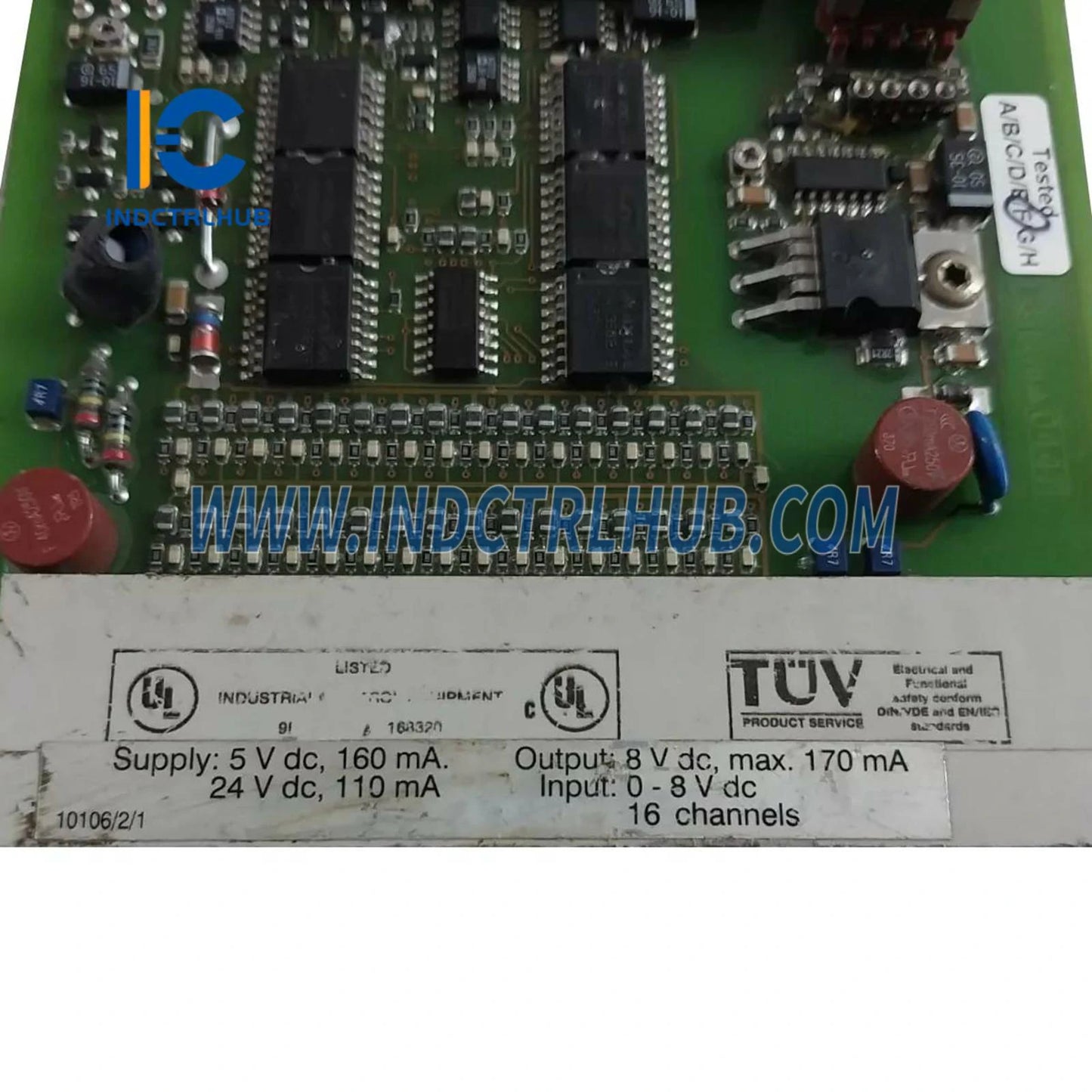

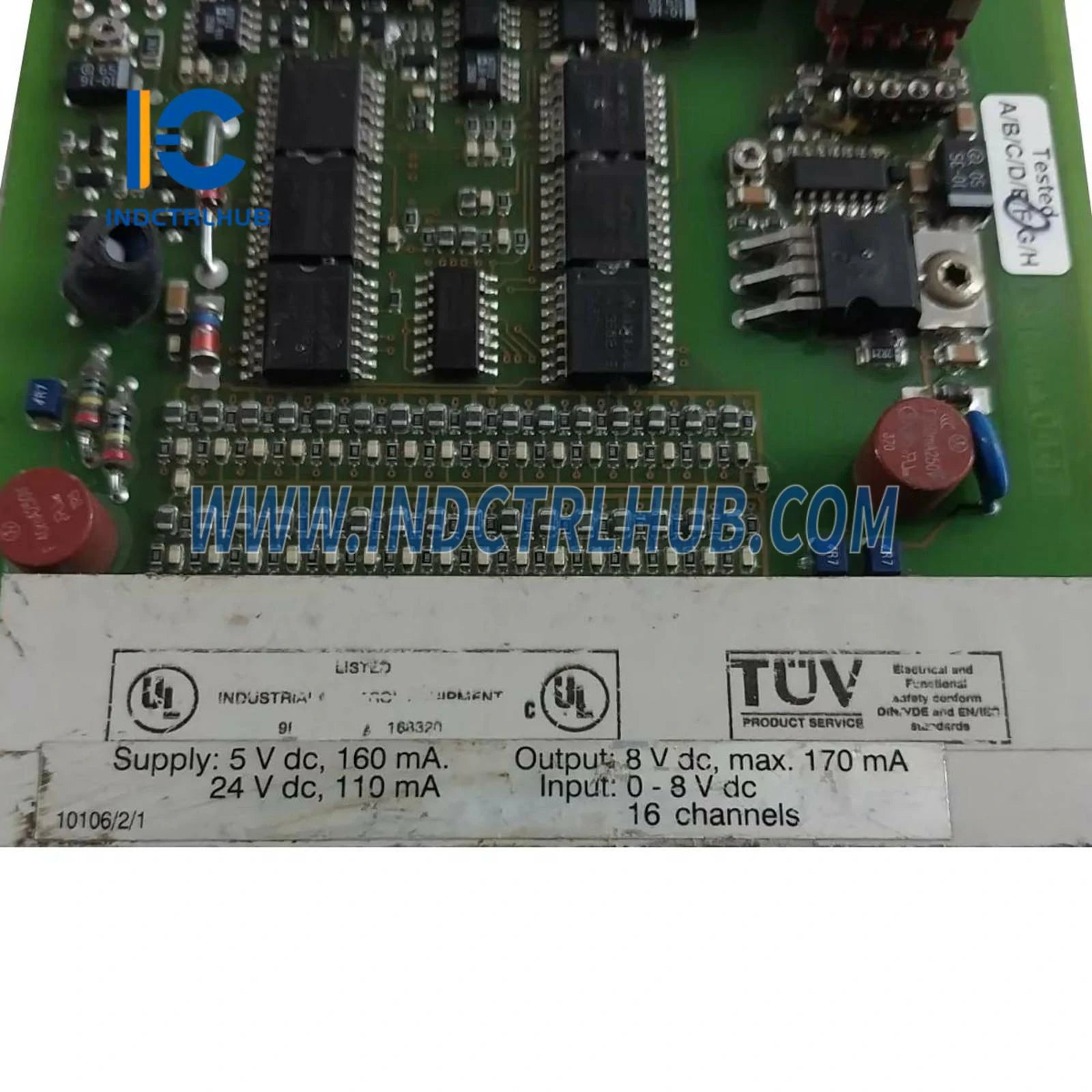

5 VDC @ 160 mA24 VDC @ 110 mA |
|
Broj kanala |
16 |
|
Vrsta Ulaza |
NAMUR (DIN 19234 standard) |
|
Razina prekidača |
1,4 do 1,9 mA |
|
Histereza |
0,2 mA ± 0,05 mA |
|
Otpornost žice polja |
Maks. 50 Ω |
|
Napon napajanja petlje |
7,9 do 8,7 VDC |
|
Struja napajanja petlje |
170 mA (zaštićeno od kratkog spoja) |
|
Monitor uzemljenja |
1 kanal |
|
Ulazna otpornost |
~0,5 MΩ (–40 V < U < 40 V) |
|
Testni strujni tok |
~0,5 mA |
|
Izlazni napon |
~0,5 VDC |
|
Maksimalni napon kvara na polju |
250 VAC |
🔧
Mehanički detalji
|
Parametar |
Specifikacija |
|---|---|
|
Kod konektora modula |
Rupe: A5, C29 |
|
Kod konektora za stalak |
Veliki pinovi: A5, C29 |
