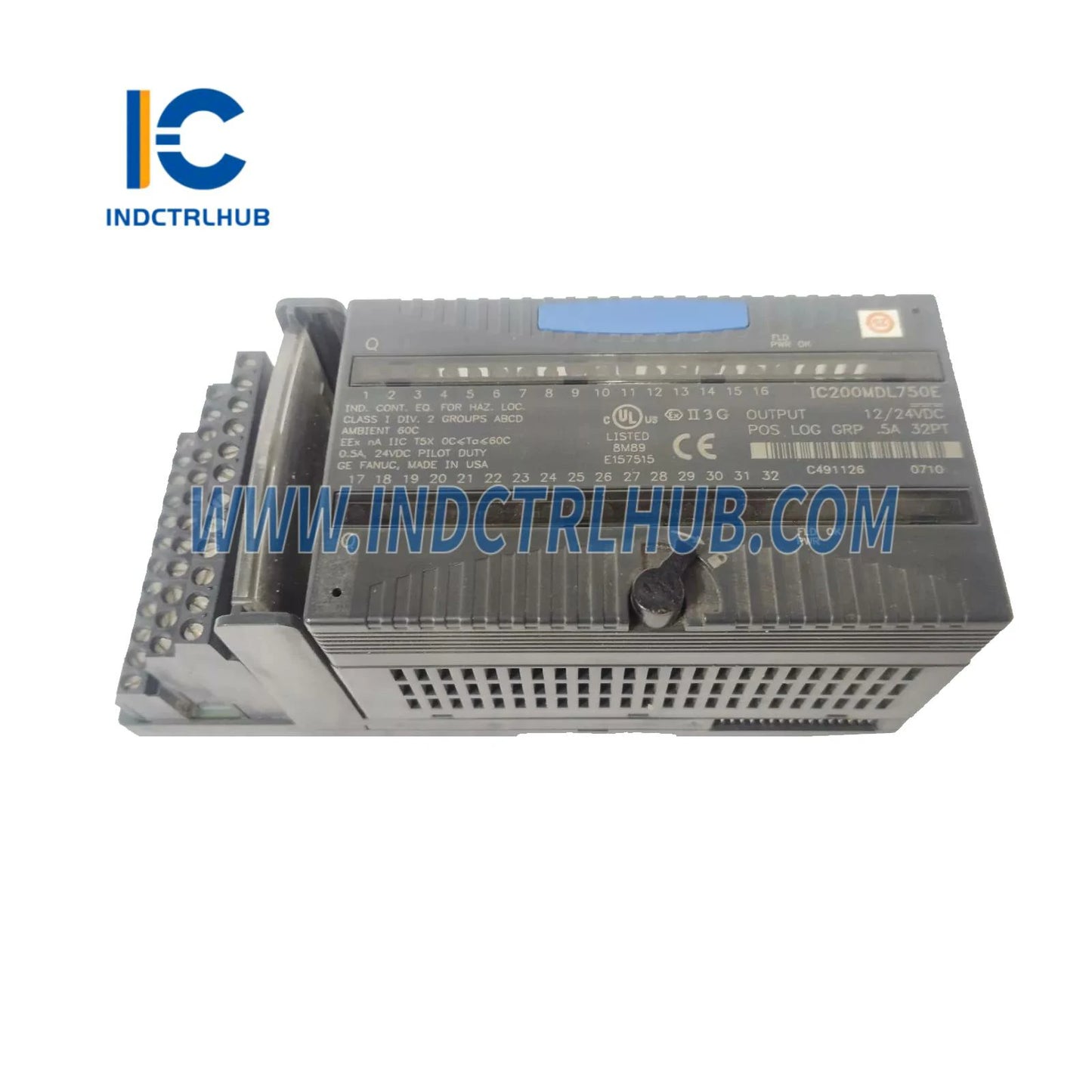

GE IC200MDL750L VersaMax modul za diskretni izlaz

Količina

General Electric IC200MDL750L VersaMax modul diskretnog izlaza

Proizvođač: General Electric (sada pod Emerson Automation)
Serija: VersaMax
Model/Broj dijela: IC200MDL750L
Opis: Modul s 32 diskretna izlaza s pozitivnom logikom od 24 VDC za industrijske automatizacijske sustave

General Electric IC200MDL750L je modul s 32 diskretna izlaza iz VersaMax serije, izvorno proizveden od strane GE Fanuc, a sada pod upravom Emerson Automation. Dizajniran za industrijsku automatizaciju, ima 32 pozitivna logička izlaza na 24 VDC, organizirana u dvije grupe po 16, prikladan za upravljanje uređajima poput releja, solenoida i indikatora u primjenama kao što su proizvodnja, upravljanje procesima i industrijski sustavi. Revizija "-L" označava specifičnu nadogradnju firmvera ili hardvera.

Specifikacija	Detalji
Model	IC200MDL750L
Serija	VersaMax
Tip	Modul diskretnog izlaza
Izlazni kanali	32, organizirano u 2 izolirane grupe po 16
Izlazna logika	Pozitivna logika (izvor)
Izlazni napon	12–24 VDC, nominalno 24 VDC
Izlazna struja	maks. 0,5 A po točki; ukupno 8 A po grupi na 40°C, 4 A na 60°C
Udarni strujni udar	4,2 A za 10 ms
Pad izlaznog napona	maks. 0,3 V
Ispusni strujni izlaz	0.5 mA pri 30 VDC
Vrijeme odziva	0,2 ms UKLJUČENO, 1,0 ms ISKLJUČENO
Potrošnja struje na sabirnici	maks. 90 mA pri 5 VDC
Vanjski izvor napajanja	12–24 VDC, korisnički napajano za izlazna opterećenja
Izolacija	1500 VAC (od polja do leđne ploče, od grupe do grupe), 250 VAC kontinuirano
LED indikatori	Jedna zelena LED po točki za status UKLJUČENO/ISKLJUČENO, OK LED za napajanje leđne ploče
Veličina podataka	32 bita diskretnih izlaznih podataka
Radna temperatura	0°C do +60°C (32°F do +140°F)
Temperatura skladištenja	-40°C do +85°C (-40°F do +185°F)
Relativna vlažnost	5% do 95% (bez kondenzacije)
Težina	0,3 kg (0,66 lbs)
Dimenzije	11 x 5 x 6,6 cm (4,3 x 2 x 2,6 in), bez nosača
Montaža	DIN nosač ili montaža na ploču na VersaMax nosaču (npr. IC200CHS002, IC200CHS022)
Certifikati	CE, UL, Klasa I Div 2
Kompatibilnost	VersaMax PLC-ovi, mrežne sučelne jedinice (NIU)

Proizvođač: General Electric (sada pod Emerson Automation)
Serija: VersaMax
Model/Broj dijela: IC200MDL750L
Opis: Modul s 32 diskretna izlaza s pozitivnom logikom od 24 VDC za industrijske automatizacijske sustave

General Electric IC200MDL750L je modul s 32 diskretna izlaza iz VersaMax serije, izvorno proizveden od strane GE Fanuc, a sada pod upravom Emerson Automation. Dizajniran za industrijsku automatizaciju, ima 32 pozitivna logička izlaza na 24 VDC, organizirana u dvije grupe po 16, prikladan za upravljanje uređajima poput releja, solenoida i indikatora u primjenama kao što su proizvodnja, upravljanje procesima i industrijski sustavi. Revizija "-L" označava specifičnu nadogradnju firmvera ili hardvera.

Specifikacija	Detalji
Model	IC200MDL750L
Serija	VersaMax
Tip	Modul diskretnog izlaza
Izlazni kanali	32, organizirano u 2 izolirane grupe po 16
Izlazna logika	Pozitivna logika (izvor)
Izlazni napon	12–24 VDC, nominalno 24 VDC
Izlazna struja	maks. 0,5 A po točki; ukupno 8 A po grupi na 40°C, 4 A na 60°C
Udarni strujni udar	4,2 A za 10 ms
Pad izlaznog napona	maks. 0,3 V
Ispusni strujni izlaz	0.5 mA pri 30 VDC
Vrijeme odziva	0,2 ms UKLJUČENO, 1,0 ms ISKLJUČENO
Potrošnja struje na sabirnici	maks. 90 mA pri 5 VDC
Vanjski izvor napajanja	12–24 VDC, korisnički napajano za izlazna opterećenja
Izolacija	1500 VAC (od polja do leđne ploče, od grupe do grupe), 250 VAC kontinuirano
LED indikatori	Jedna zelena LED po točki za status UKLJUČENO/ISKLJUČENO, OK LED za napajanje leđne ploče
Veličina podataka	32 bita diskretnih izlaznih podataka
Radna temperatura	0°C do +60°C (32°F do +140°F)
Temperatura skladištenja	-40°C do +85°C (-40°F do +185°F)
Relativna vlažnost	5% do 95% (bez kondenzacije)
Težina	0,3 kg (0,66 lbs)
Dimenzije	11 x 5 x 6,6 cm (4,3 x 2 x 2,6 in), bez nosača
Montaža	DIN nosač ili montaža na ploču na VersaMax nosaču (npr. IC200CHS002, IC200CHS022)
Certifikati	CE, UL, Klasa I Div 2
Kompatibilnost	VersaMax PLC-ovi, mrežne sučelne jedinice (NIU)
