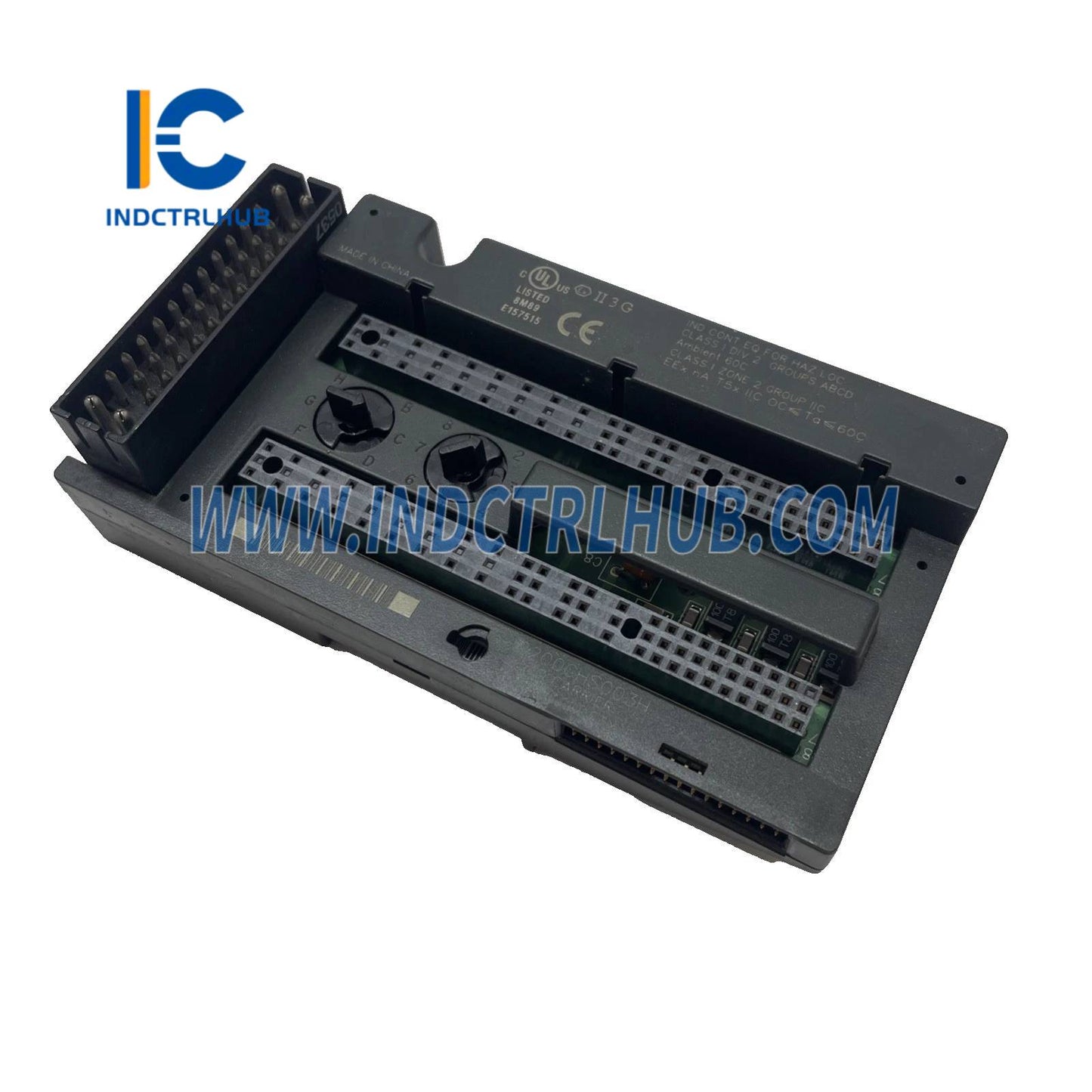

GE IC200CHS003 VersaMax međuprostorna kutija za prijenos I/O signala
GE IC200CHS003 VersaMax međuprostorna kutija za prijenos I/O signala
Manufacturer: General Electric
Product No.: IC200CHS003
Condition:Br. dostupnih komada: 1000
Product Type: VersaMax Interposing Box-Style I/O Carrier
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Detalji proizvoda
| Parametar | Detalji |
|---|---|
| Proizvođač | General Electric |
| Model/Broj dijela | IC200CHS003 |
| Opis | VersaMax posrednički I/O nosač u obliku kutije s 36-točkastim opružnim stezaljkama |
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | IC200CHS003 |
| Naziv proizvoda | IC200CHS003 VersaMax posrednički I/O nosač |
| Primjena | Posrednički relej i izolacija između VersaMax I/O modula i poljskih uređaja; idealno za ožičenje visoke gustoće, upravljanje kabelima i brzo odspajanje u industrijskoj automatizaciji, upravljanju strojevima i procesnim sustavima |
| Kompatibilnost | Svi VersaMax I/O moduli (IC200MDLxxx, IC200ALGxxx, IC200MDDxxx); montira se na DIN šinu; povezuje se putem predožičenog kabela (serija IC200CBL5xx) |
| Funkcija | Pruža 36 polja s opružnim stezaljkama s utikačkim konektorom za I/O modul; podržava hot swap, ožičenje otporno na vibracije i odvajanje kabela od stražnje ploče |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Vrsta montaže | 35 mm DIN šina (EN 50022) |
| Sučelje modula | 50-pinski muški D-sub konektor (stražnji) _ spaja se s I/O modulom preko trakastog kabela |
| Terminalni blokovi | 36 opružnih stezaljki (18 po strani, kutijasti stil) |
| Veličina žice priključka | 14_24 AWG (0.2_2.5 mm²) čvrsti/višežilni |
| Aktivacija priključka | Umetanje s opružnim kavezom; bez alata, otpuštanje ravnim odvijačem |
| Poljsko napajanje | 3 izolirane zajedničke točke: +24 V DC, 0 V, FG (uzemljenje okvira) |
| Mapiranje signala | Izravni 1:1 prolaz s pinova I/O modula na priključke na terenu |
| Povezivanje kabela | Putem IC200CBL5xx (50-pinski trakasti kabel): - IC200CBL500: 0,5 m - IC200CBL501: 1,0 m - IC200CBL502: 2,0 m |
| Ključ modula | Mehanički ključ sprječava pogrešnu ugradnju modula |
| Držač modula | Zajednička vijčana kopča |
| Označavanje | Brojevi priključaka laserski urezani (1_36), boje označene zajedničke veze, QR kod za dijagram ožičenja |
| LED indikatori | Nema |
| Konfiguracija | Plug-and-play; automatski detektira VersaMax CPU/NIU |
| Hot Swap | Da _ podržava odspajanje/ponovno spajanje pod naponom |
Električne specifikacije
| Parametar | Detalji |
|---|---|
| Napajanje stražnje ploče | Nema _ napajanje preko I/O modula |
| Napon napajanja polja | 18_30 V DC (nominalno 24 V) |
| Struja napajanja polja | Do 8 A po nosaču (osigurač izvana) |
| Izolacija | 1500 V RMS od polja do ležišta (putem I/O modula) |
| Uzemljenje | Namjenski FG priključak; povezuje se s DIN šinom |
Mehaničke specifikacije
| Parametar | Detalji |
|---|---|
| Dimenzije (V x Š x D) | 133,4 mm _ 63,5 mm _ 70 mm (5.25" _ 2.5" _ 2.76") |
| Težina | 0,37 lb (0,17 kg) |
| Materijal kućišta | Polikarbonat visokog udarca (UL94-V0) |
| Boja | Svijetlosiva (RAL 7035) |
| Poklopac priključka | Sklopivi, prozirni, s integriranim džepom za naljepnicu |
| Zaključavanje na DIN šinu | Klip s oprugom s polugom za otpuštanje |
Okolišne specifikacije
| Parametar | Detalji |
|---|---|
| Raspon radne temperature | -40°C do +70°C |
| Raspon temperature skladištenja | -40°C do +85°C |
| Vlažnost | 5% do 95% bez kondenzacije |
| Vibracije | IEC 60068-2-6 (10g, 10_500 Hz) |
| Udarna otpornost | IEC 60068-2-27 (50g, 11 ms) |
| Ocjena kućišta | IP20 |
Ključne prednosti
| Značajka | Prednosti |
|---|---|
| Stezaljke s oprugom | Ožičenje bez alata, otporno na vibracije |
| Interpozicijski dizajn | Čista separacija stražnje ploče i poljskog ožičenja |
| Hot Swap kabel | Zamijenite I/O modul bez ponovnog ožičenja |
| Označavanje QR kodom | Trenutni pristup dijagramu ožičenja putem mobitela |
Kompatibilni kabeli
| Broj dijela | Dužina | Opis |
|---|---|---|
| IC200CBL500 | 0,5 m | 50-pinski trakasti kabel |
| IC200CBL501 | 1,0 m | 50-pinski trakasti kabel |
| IC200CBL502 | 2,0 m | 50-pinski trakasti kabel |
Usklađenost sa standardima
| Standardno | Usklađenost |
|---|---|
| IEC 61131-2 | Da |
| CE oznaka | Da |
| UL/cUL | Da |
| CSA | Da |
| Klasa I Podjela 2 | Da |
| ATEX/IECEx Zona 2 | Da |
| RoHS 3 | Da |
