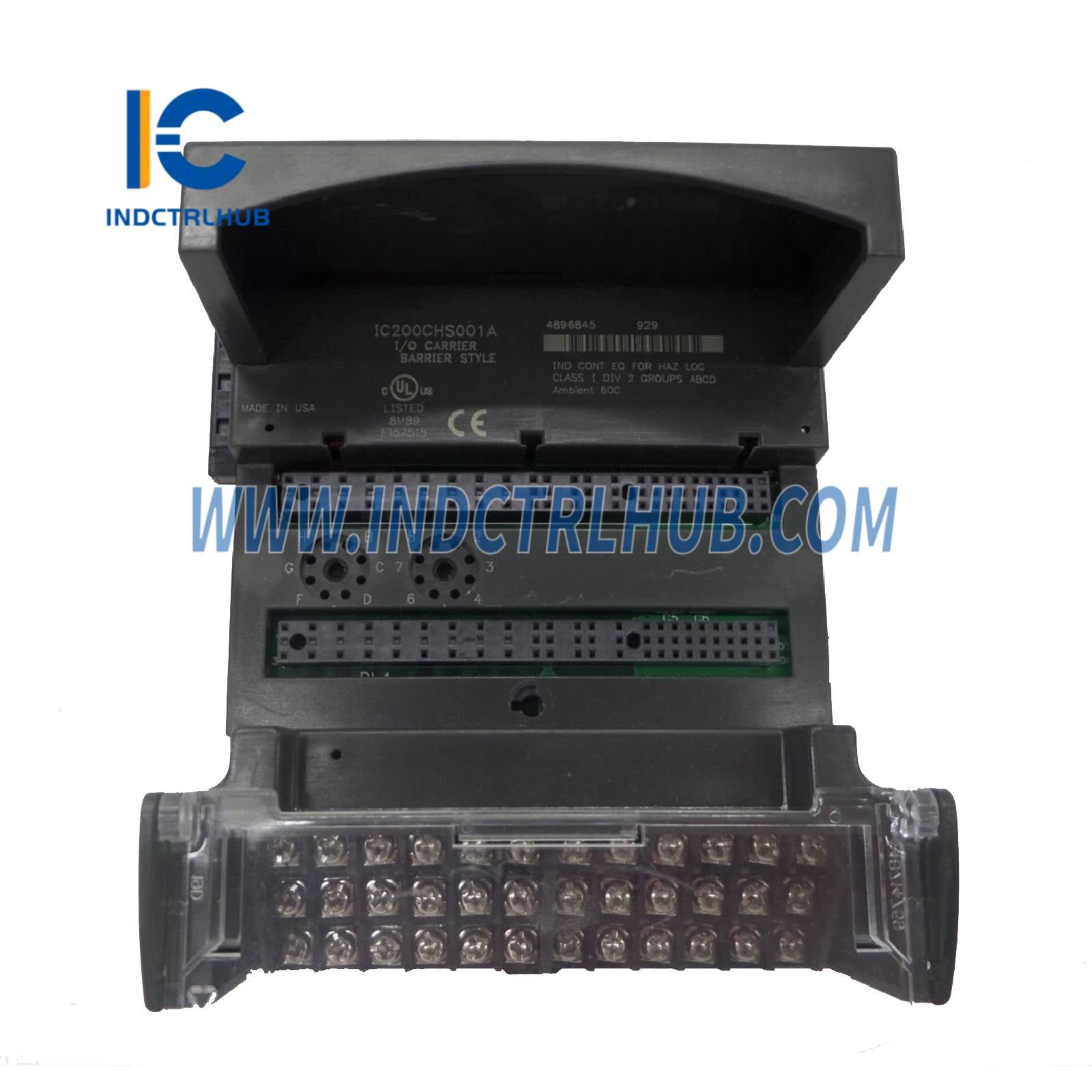

GE IC200CHS001A VersaMax I/O nosač baze
GE IC200CHS001A VersaMax I/O nosač baze
Manufacturer: General Electric
Product No.: IC200CHS001A
Condition:Br. dostupnih komada: 1000
Product Type: VersaMax I/O Carrier Base
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Detalji proizvoda
| Parametar | Detalji |
|---|---|
| Proizvođač | General Electric |
| Model/Broj dijela | IC200CHS001A |
| Opis | VersaMax baza nosača I/O (barijerni tip, Revizija A) |
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | IC200CHS001A |
| Naziv proizvoda | IC200CHS001 VersaMax nosač I/O barijernog tipa |
| Primjena | Montira VersaMax I/O module (diskretne, analogne, specijalne) u DIN-šinu ili na ploču PLC nosača; pruža barijerne priključne blokove za ožičenje na terenu |
| Kompatibilnost | Svi VersaMax I/O moduli (IC200MDLxxx, IC200ALGxxx, IC200MDDxxx); podržava CPU, NIU i proširenja |
| Funkcija | Opskrbljuje napajanje stražnje ploče, distribuciju napajanja na terenu, ključanje modula i priključke za ožičenje; Revizija A uključuje poboljšane specifikacije momenta vijaka i označavanje priključaka |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Vrsta montaže | 35 mm DIN šina (EN 50022) ili montaža na ploču (sa vijcima) |
| Utor za modul | 1 utor (jedan I/O modul) |
| Terminalni blokovi | Barijerni tip, uklonjiv, 36 vijčanih priključaka (18 po strani) |
| Veličina žice priključka | 12_22 AWG (0.34_3.3 mm²) čvrsti/žični |
| Moment zatezanja priključka | 0.5_0.6 Nm (4.4_5.3 in-lb) _ poboljšano u Rev A |
| Poljsko napajanje | 3 izolirane zajedničke točke: +24 V DC, 0 V, FG (uzemljenje okvira) |
| Napajanje stražnje ploče | +5 V DC i +3.3 V DC preneseni s susjednog nosača ili izvora napajanja |
| Raspodjela napajanja | Serijsko povezivanje preko bočnih konektora (lijevo/desno) |
| Ključ modula | Mehanički ključ sprječava pogrešnu ugradnju modula |
| Držač modula | Zajednička vijčana kopča |
| Označavanje | Očistite oznake priključaka (1_36), boje označene zajedničke veze, područje oznake tipa modula |
| LED indikatori | Nema (status putem I/O modula) |
| Konfiguracija | Plug-and-play; automatski detektira VersaMax CPU/NIU |
| Hot Swap | Podržano (s kompatibilnim I/O modulima i CPU firmwareom) |
Električne specifikacije
| Parametar | Detalji |
|---|---|
| Napon ležišta | +5 V DC ±5%, +3.3 V DC ±5% |
| Struja ležišta | Do 3 A ukupno (ograničeno napajanjem) |
| Napon napajanja polja | 18_30 V DC (nominalno 24 V) |
| Struja napajanja polja | Do 8 A po nosaču (osigurač izvana) |
| Izolacija | 1500 V RMS od polja do ležišta (putem I/O modula) |
| Uzemljenje | Namjenski FG priključak; povezuje se s DIN šinom |
Mehaničke specifikacije
| Parametar | Detalji |
|---|---|
| Dimenzije (V x Š x D) | 133,4 mm _ 63,5 mm _ 70 mm (5.25" _ 2.5" _ 2.76") |
| Težina | 0,35 lb (0,16 kg) |
| Materijal kućišta | Polikarbonat visokog udarca (UL94-V0) |
| Boja | Svijetlosiva (RAL 7035) |
| Poklopac priključka | Sklopivi, prozirni, s džepom za naljepnicu |
| Zaključavanje na DIN šinu | Klip s oprugom |
Okolišne specifikacije
| Parametar | Detalji |
|---|---|
| Raspon radne temperature | -40°C do +70°C (prošireno) |
| Raspon temperature skladištenja | -40°C do +85°C |
| Vlažnost | 5% do 95% bez kondenzacije |
| Vibracije | IEC 60068-2-6 (5g, 10_150 Hz) |
| Udarna otpornost | IEC 60068-2-27 (30g, 11 ms) |
| Ocjena kućišta | IP20 |
Poboljšanja revizije A
| Poboljšanje | Detalji |
|---|---|
| Moment zatezanja priključka | Povećano na 0,6 Nm za bolje držanje žice |
| Označavanje | Poboljšana jasnoća i trajnost sitotiska |
| Materijal | Poboljšana plastika otporna na UV zračenje |
| Uzemljenje | Ojačana FG veza za DIN šinu |
Usklađenost sa standardima
| Standardno | Usklađenost |
|---|---|
| IEC 61131-2 | Da |
| CE oznaka | Da |
| UL/cUL | Da (Datoteka E201567) |
| CSA | Da |
| Klasa I Podjela 2 | Da (Grupe A, B, C, D) |
| ATEX Zona 2 | Da |
| RoHS 2 | Da |
