Product Description

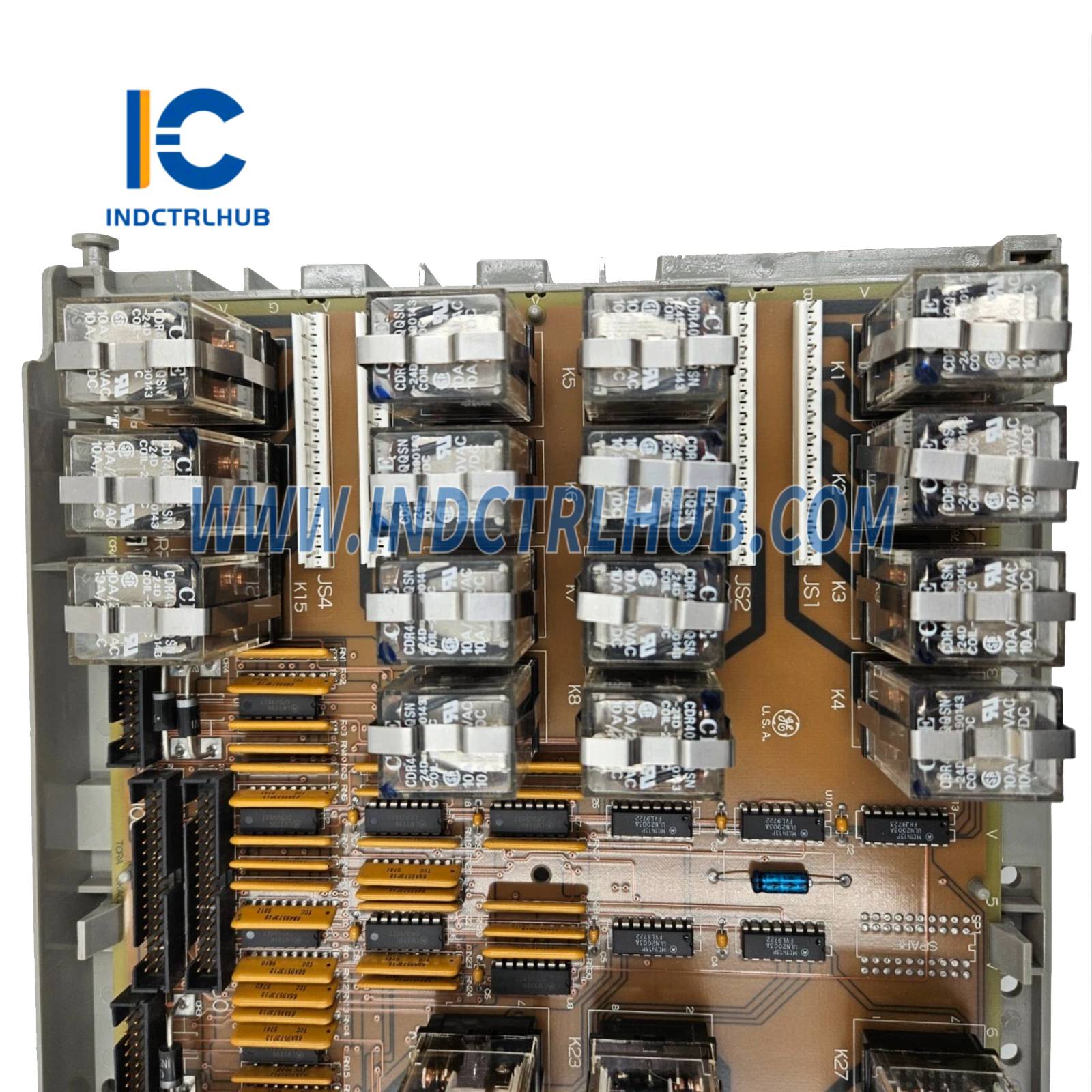

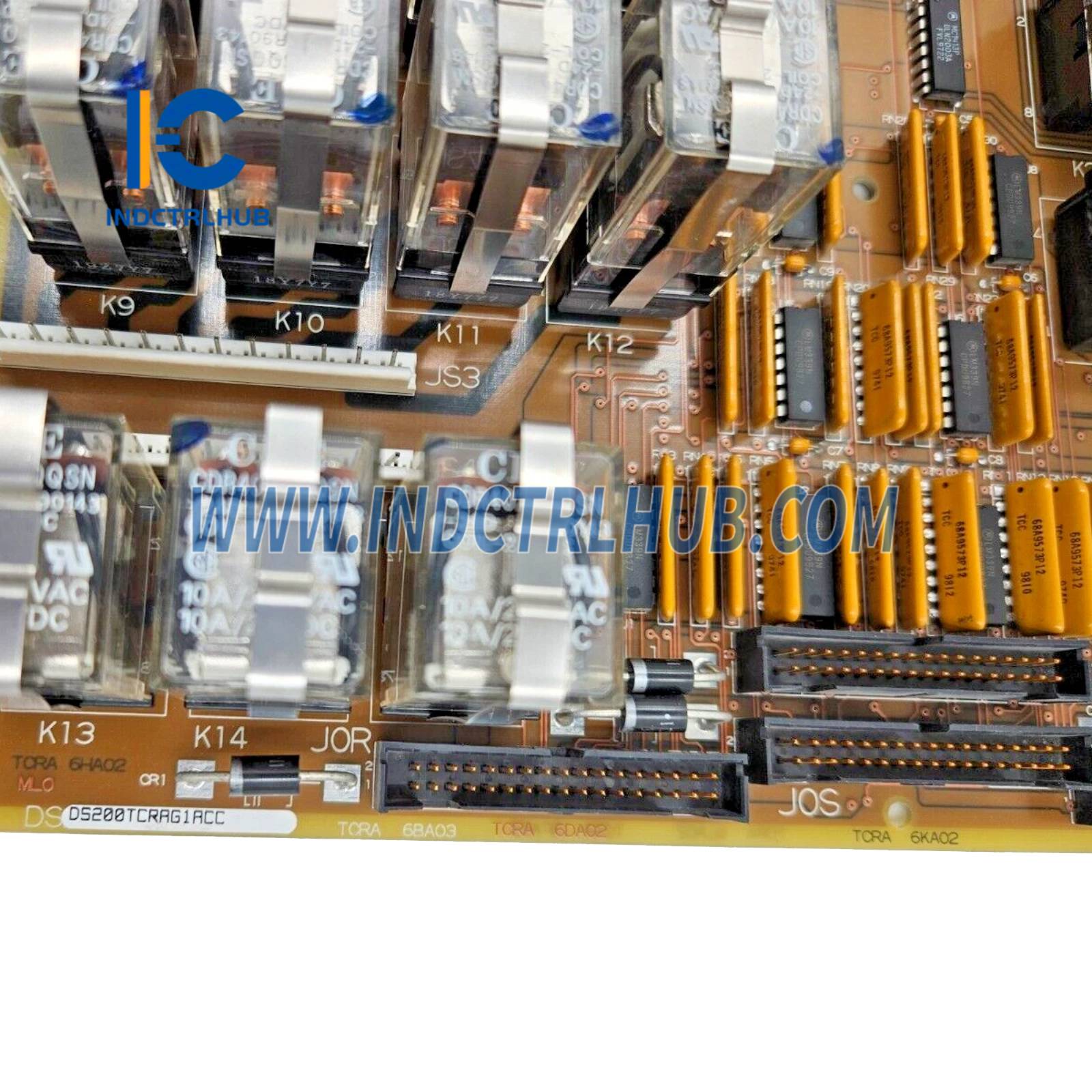

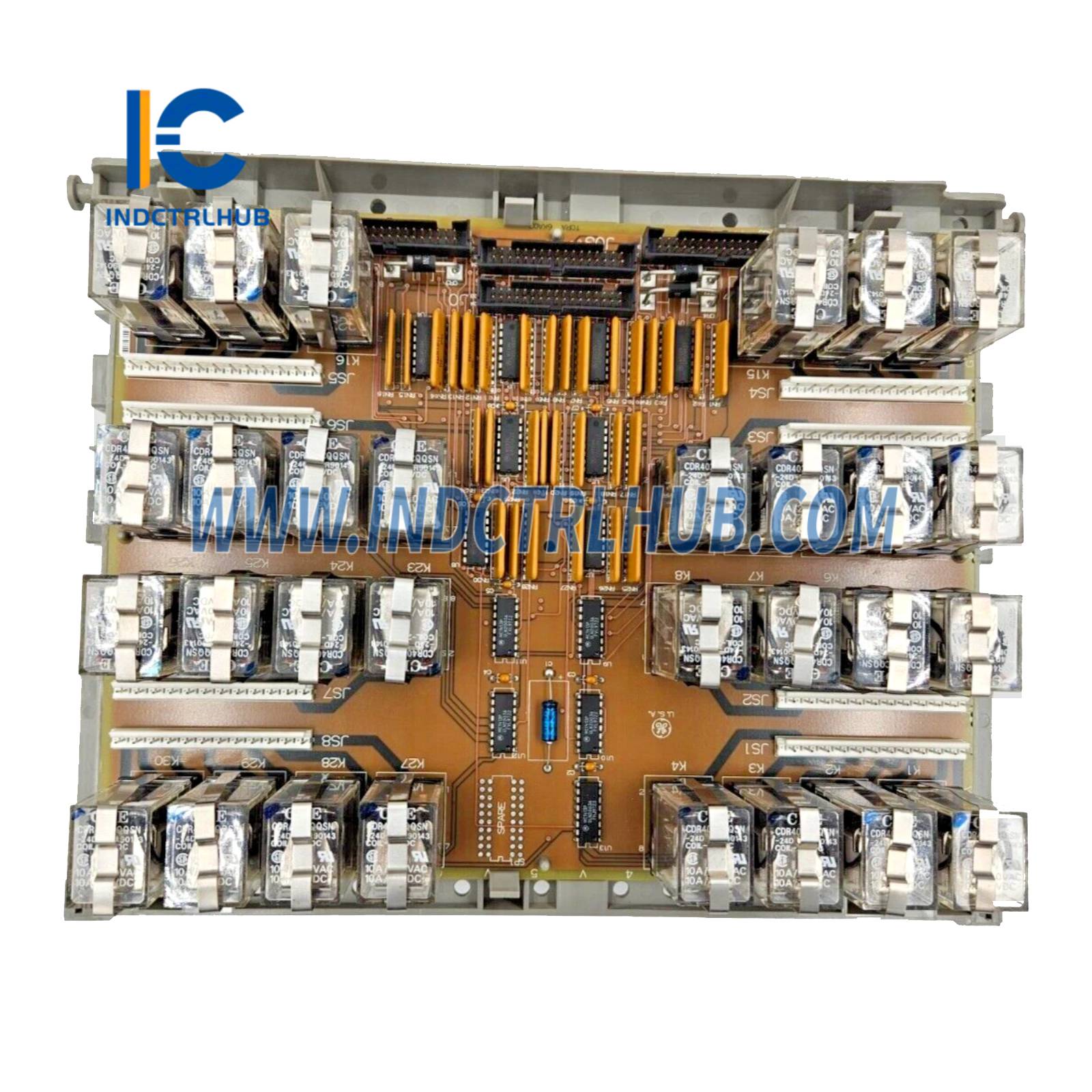

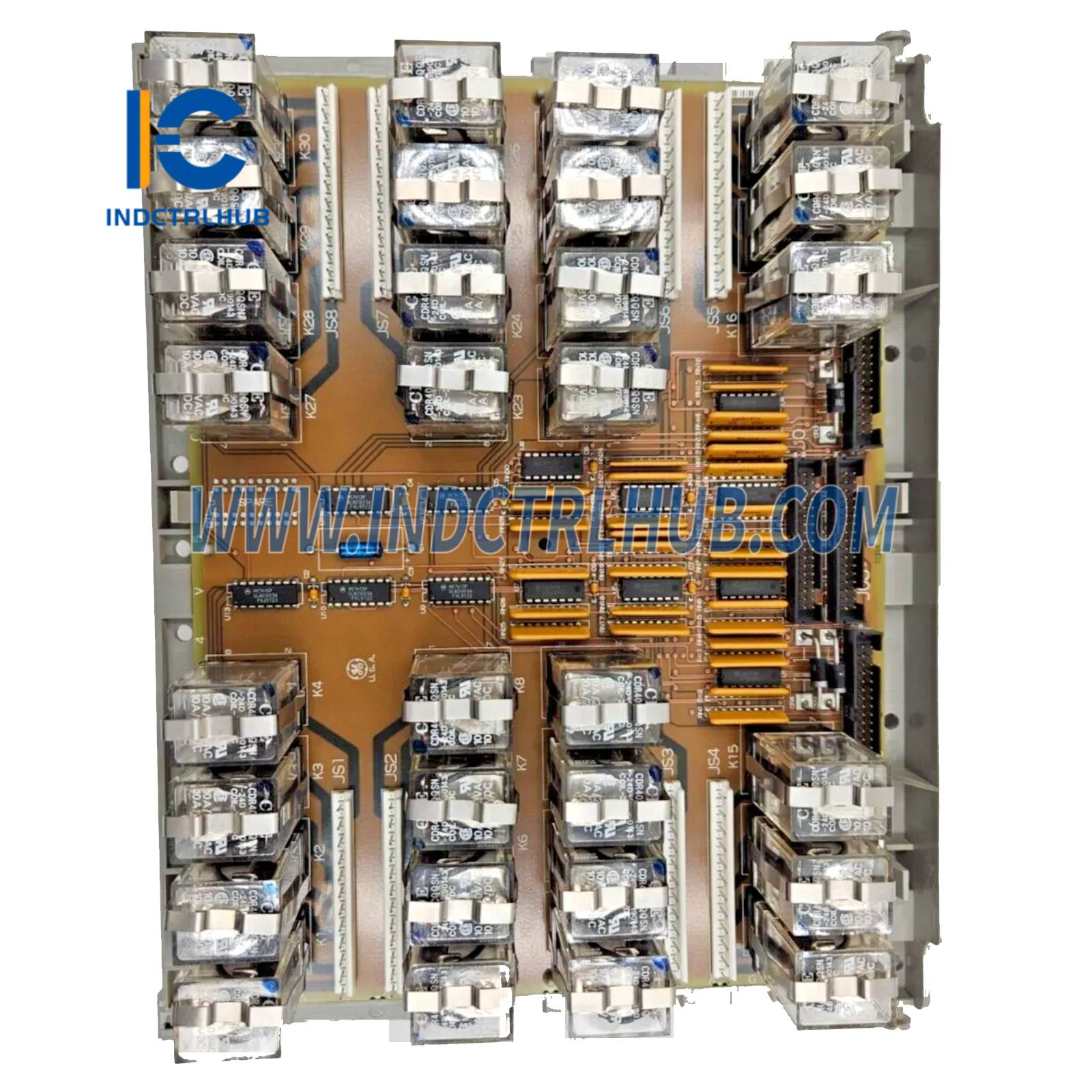

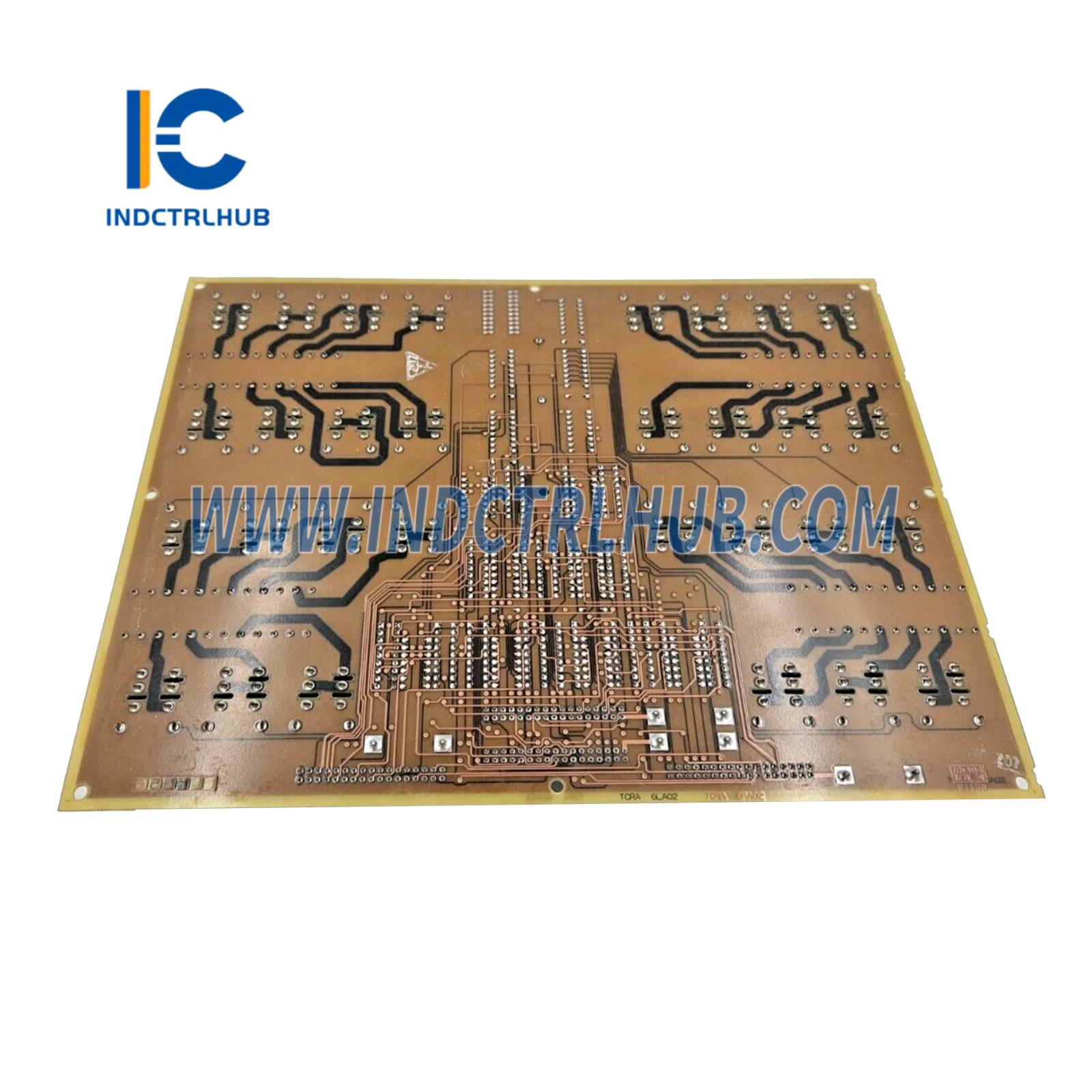

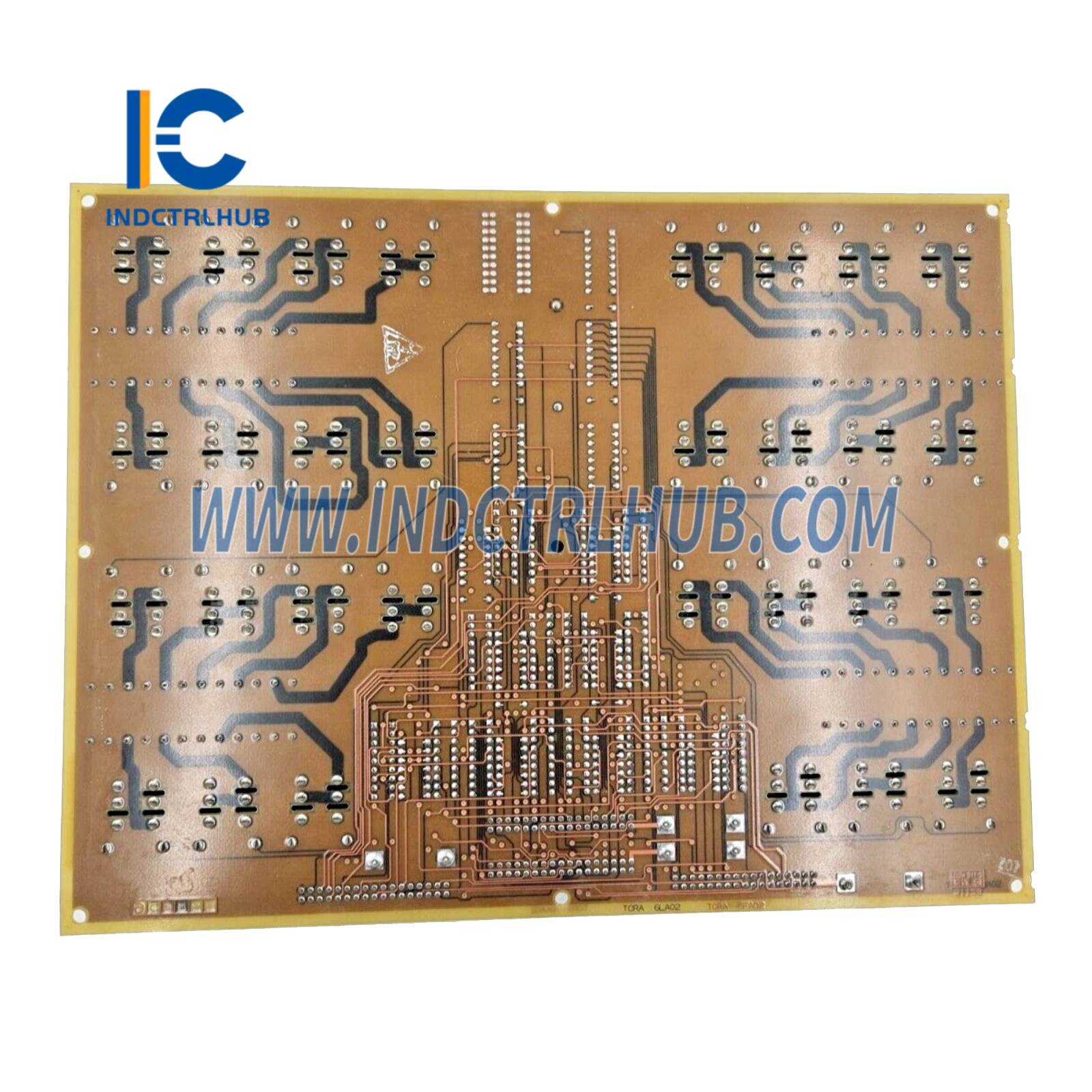

General Electric DS200TCRAG1ACC ploča izlaza releja
- Proizvođač: General Electric
- Serija: Mark V Speedtronic
- Model/Broj dijela: DS200TCRAG1ACC
- Opis: Ploča izlaza releja za upravljanje izlazima releja u sustavima upravljanja turbinama
Pregled
- General Electric DS200TCRAG1ACC je mikroračunalna ploča izlaza releja iz serije Mark V Speedtronic, dizajnirana za upravljanje izlazima releja u sustavima upravljanja plinskim i parnim turbinama. Smještena je u digitalnim I/O jezgrama (Q11, Q21 ili Q51) i sučeljuje se s terminalnim pločama DTBC i DTBD za kontrolu rada releja, prvenstveno se koristi u proizvodnji električne energije, naftnoj i plinskoj industriji te industrijskoj automatizaciji.
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Model | DS200TCRAG1ACC |
| Serija | Mark V Speedtronic |
| Tip | Ploča izlaza releja (tiskana pločica) |
| Funkcionalna kratica | TCRA (Adapter releja za upravljanje turbinom) |
| Releji | 30 plug-in releja |
| Konektori | 4 konektora s 34 pina (JOR, JOS, JOT, JO), 4 konektora s 12 pina (JS3, JS4, JS5, JS6) |
| Vrste signala | Izlazi releja kontrolirani CSP signalima |
| Komunikacija | IONET (serijska komunikacija s DTBC i DTBD pločama) |
| Premaz PCB-a | Normalni premaz |
| Radna temperatura | 0°C do +60°C (32°F do +140°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Težina | 0,9 kg (2 lbs) |
| Dimenzije | 28 x 13 x 3 cm (11 x 5.1 x 1.2 in) |
| Montaža | Ugradnja na ploču unutar upravljačkog ormarića, digitalna I/O jezgra |
| Certifikati | CE, UL |
