Product Description
Parametri DS200RTBAG2AHC
Detalji proizvoda
| Parametar | Detalji |
|---|---|
| Proizvođač | General Electric |
| Broj modela/dijela | DS200RTBAG2AHC |
| Opis | Relé terminalna ploča |
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | DS200RTBAG2AHC |

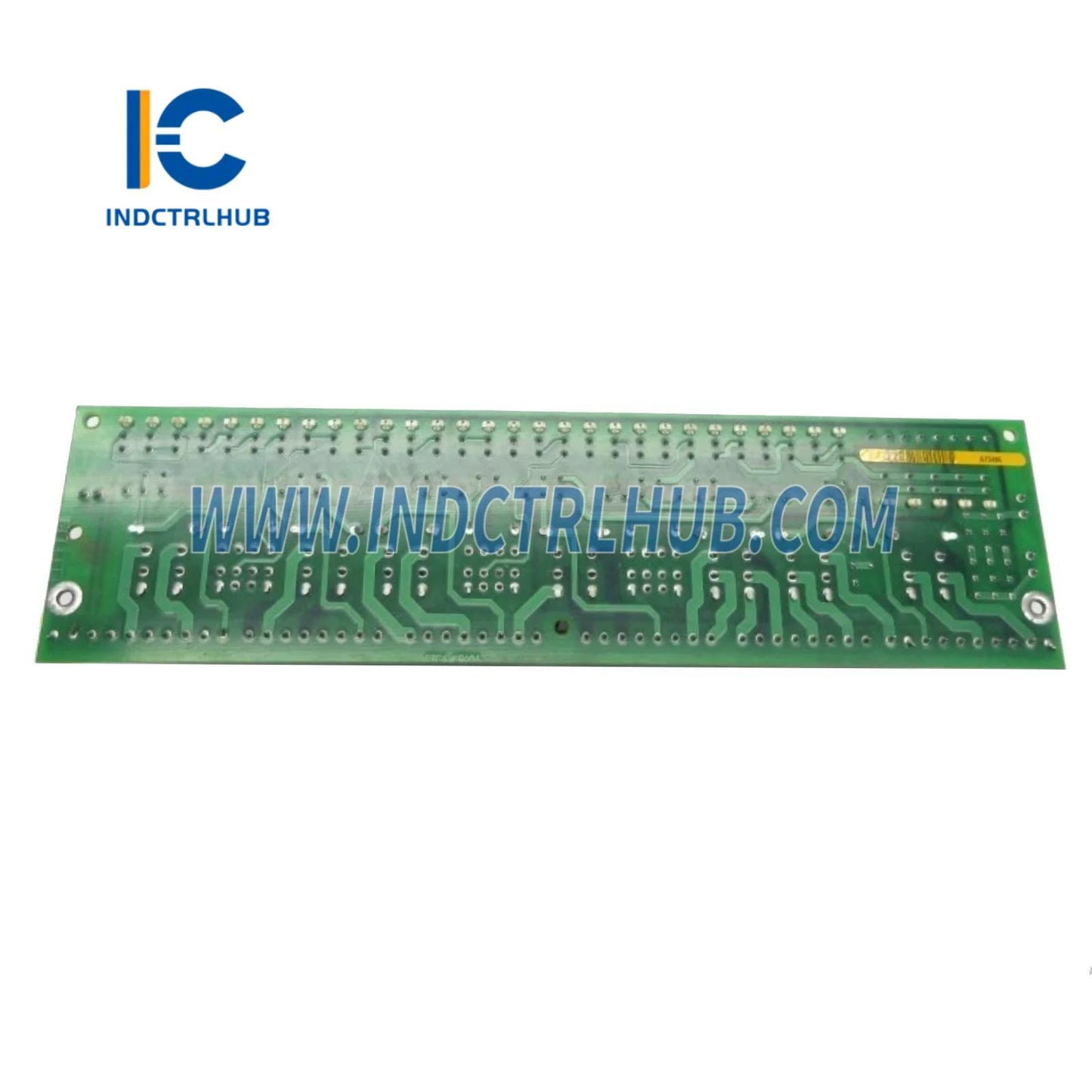

| Naziv proizvoda | DS200RTBAG2AHC relejna terminalna ploča |
| Primjena | Završetak i upravljanje relejnim izlazima u sustavima upravljanja turbinama za proizvodnju električne energije |
| Kompatibilnost | Dizajnirano za GE Speedtronic Mark V sustave upravljanja turbinama; sučeljava se s I/O paketima i poljskim relejima |
| Funkcija | Omogućuje visoku gustoću priključaka za relejne izlaze, podržava napajanje zavojnice, nadzor kontakata i dijagnostiku |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Tip | Terminalna ploča sa vijčanim priključcima za relejne veze |
| Izlazni kanali | 12 relejnih izlaza (kontakti tipa C) |
| Ocjena kontakta | 5 A pri 250 V AC ili 30 V DC po kontaktu |
| Napon zavojnice | 24 V DC nazivno (vanjski izvor) |
| Izolacija | 1500 V izolacija između polja i sustava |
| Nadzor | Povratna informacija kontakta i nadzor struje zavojnice |
| Napajanje | 24 V DC nazivno (iz sustavnog backplanea ili izvana) |
| Radni temperaturni raspon | -30°C do +70°C |
| Montaža | Ugradnja na ploču u upravljačkom ormaru |
| Dimenzije | 10,5" x 8,5" x 1,5" (približno 267 mm x 216 mm x 38 mm) |
| Težina | 2,5 lb (1,13 kg) |
| Značajke zaštite | Zaštita od prenapona, EMI zaštita, zaštita osiguračem |
| Usklađenost sa standardima | IEC 61131-2, CE, UL, CSA |
