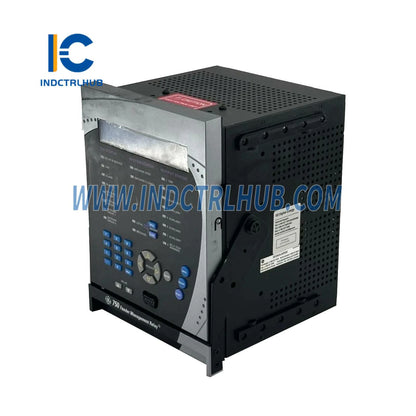

GE 750-P1-G1-S1-HI-A20-R-E relej za upravljanje hranilicom

GE 750-P1-G1-S1-HI-A20-R-E relej za upravljanje hranilicom

  • Manufacturer: General Electric

  • Product No.: 750-P1-G1-S1-HI-A20-R-E

  • Condition:Br. dostupnih komada: 1000

  • Product Type: Upravljački relej za hranilice

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Podrška 24/7
  • Povrat u roku od 30 dana
  • Brza dostava

Pregled proizvoda



Parametar Detalji
Broj dijela 750-P1-G1-S1-HI-A20-R-E
Naziv proizvoda 750/760 serija releja za upravljanje vodovima
Primjena Zaštita i upravljanje distribucijskim vodovima, rezervna zaštita za transformatore, dalekovode i sabirnice u industrijskim i komunalnim sustavima
Kompatibilnost Integrira se s GE Multilin 750/760 serijom releja, EnerVista 750 softverom i 19-inčnim panelima za stalak
Funkcija Pruža zaštitu od preopterećenja strujom, mjerenje i snimanje događaja za upravljanje hranilicom

Funkcionalne specifikacije



Parametar Detalji
Ulazi fazne struje 5 A (4 fazna CT ulaza, 1 osjetljivi zemljani CT ulaz)
Struja nulte sekvence 1 A ili 5 A (konfigurabilno)
Napajanje upravljačke snage 88-300 V DC ili 70-265 V AC (48-62 Hz)
Ethernet sučelje 10Base-T s RJ45 priključkom
Komunikacijski portovi RS232 na prednjoj ploči za EnerVista softver; stražnji RS485 za Modbus
Izlazni releji 8 elektromehaničkih (5 za opću namjenu, 3 form-C kontakta za isključenje)
Logički ulazi 20 suhih kontakata za vanjsko isključivanje i upravljanje
Mogućnosti mjerenja Napon, frekvencija, snaga, energija, potražnja, postotak opterećenja do isključenja
Značajke zaštite Preopterećenje strujom, pre/ispod frekvencije, kvar prekidača, toplinsko preopterećenje
Snimanje događaja Do 100.000 događaja u EEPROM-u (s upozorenjem za visoku upotrebu)
Radna temperatura -40°C do +55°C (standardno); konformni premaz za teška okruženja (HI opcija)
Dimenzije 18 cm Š x 16,5 cm D x 21,5 cm V (kućište za montažu u 19-inčni stalak)
Težina Približno 5 kg
Certifikati Označeno CE; pogodno za industrijske/komunalne primjene
Usklađenost sa standardima Usklađeno s ANSI/IEEE C37.90, IEC 60255 za zaštitne releje

Informacije o narudžbi



Parametar Detalji
Razrada broja dijela 750 (serija), P1 (procesor: osnovni), G1 (upravljačka snaga: široki raspon), S1 (I/O: standardno), HI (premaz za teška okruženja), A20 (analogni izlazi: 2), R (crvena LED za zatvoreni prekidač), E (poboljšani zaslon/softver)
Dostupne opcije Varijante za različite CT ocjene (1A/5A), rasponi upravljačke snage, I/O konfiguracije i boje LED dioda (G za zelenu)
Prilagodba Konfigurabilno putem EnerVista 750 softvera; ažuriranja firmvera za specifične zaštitne sheme
