Product Description
Opće informacije
|
Proizvođač |
Foxboro |
|---|---|
|
Broj modela |
FBM242 P0916NG |
|
Opis |
FBM242, vanjski izvor, modul diskretnog izlaza |
Specifikacije okoliša
|
Uvjet |
Specifikacija |
|---|---|
|
Radna temperatura |
-20 do +70°C (-4 do +158°F) |
|
Temperatura skladištenja |
-40 do +70°C (-40 do +158°F) |
|
Relativna vlažnost |
5% do 95% (bez kondenzacije) |
|
Radna visina |
-300 do +3000 m (-1000 do +10.000 ft) |
|
Visina skladištenja |
-300 do +12.000 m (-1000 do +40.000 ft) |
|
Zagađenje |
Klasa G3 (teška) prema ISA S71.04; EIA 364-65 Klasa III |
|
Vibracije |
7.5 m/s² (5 do 500 Hz) |
Fizičke specifikacije
|
Komponenta |
Specifikacija |
|---|---|
|
Montaža modula |
Modularna baza; DIN šina ili 19-inčni stalak putem montažnog kompleta |
|
Montaža TA |
DIN šina (podržava stilove 32 mm i 35 mm) |
|
Težina modula |
284 g (10 oz), približno |
|
TA težina - kompresija |
127 mm – 272 g, 148 mm – 285 g, 216 mm – 320 g |
|
Dimenzije modula |
Visina: 102 mm (114 mm s ušicama), Širina: 45 mm, Dubina: 104 mm |
Specifikacije završetka i kabela
|
Kablovi za završetak |
Specifikacija |
|---|---|
|
Dužina |
Do 30 m (98 ft) |
|
Materijal |
Poliuretan ili LSZH |
|
Tip |
Tip 4 ili Tip 4H |
|
Konektor |
37-pinski muški D-subminiature |
|
Materijal (TA) |
Poliamid (PA), kompresija |
|
Terminalne blokove |

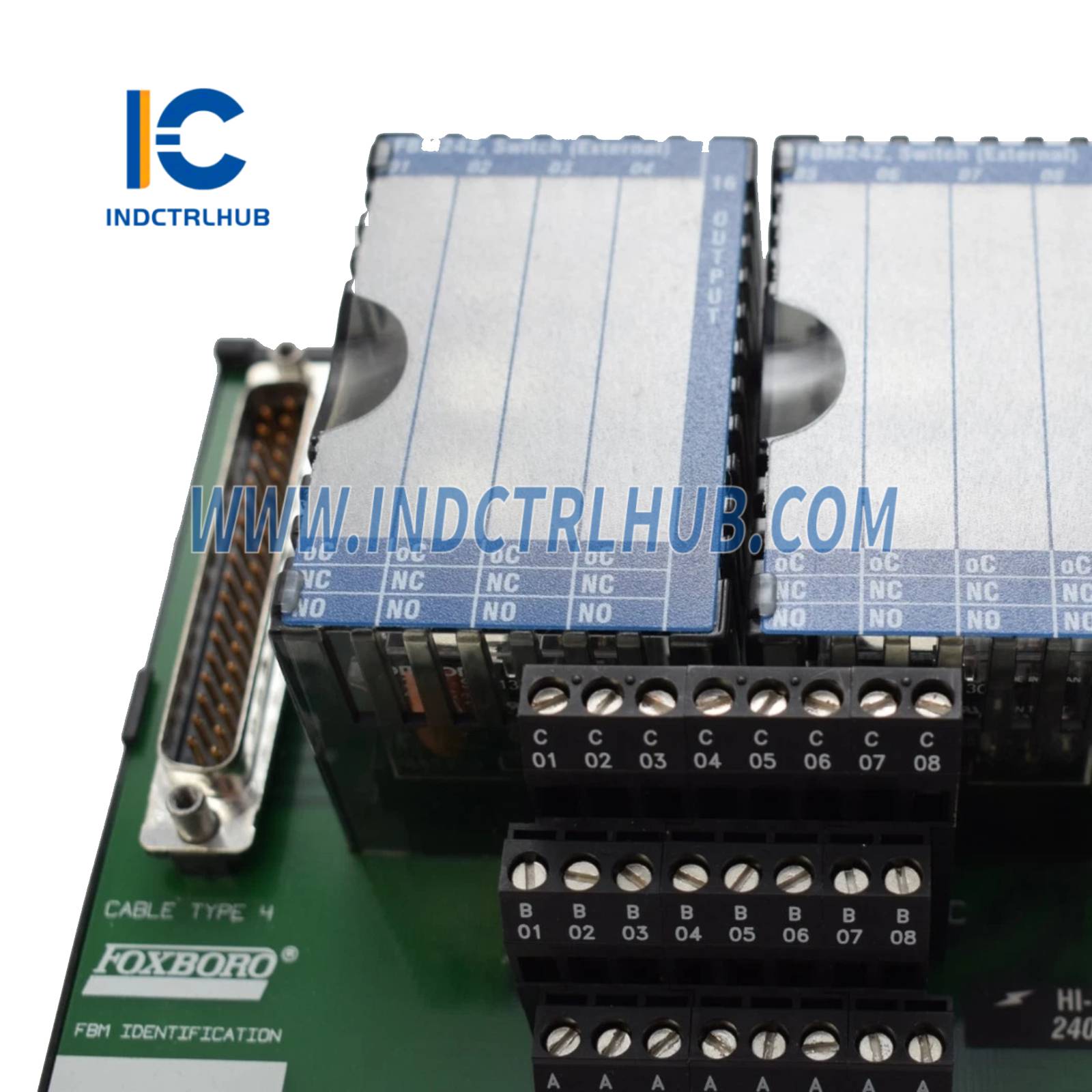

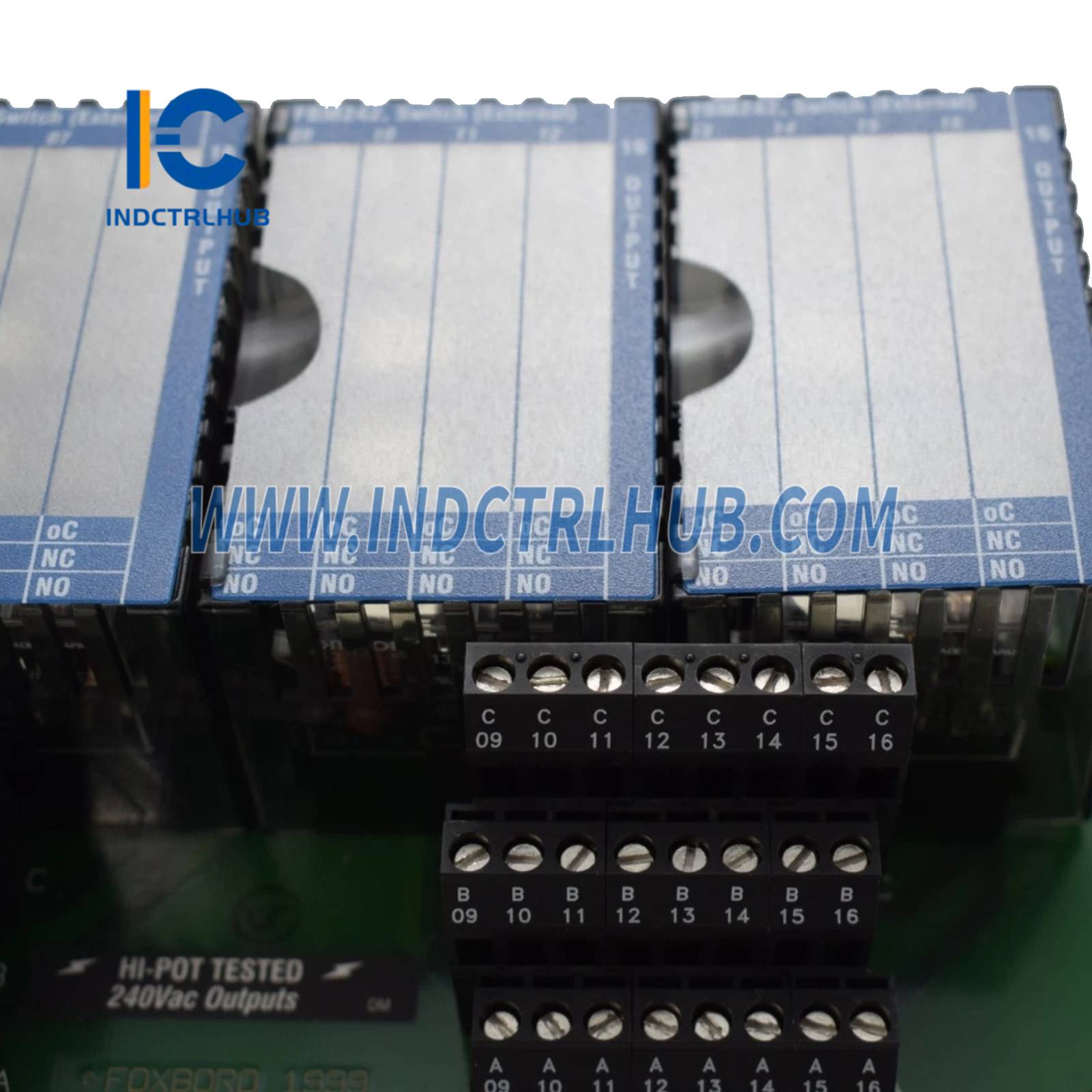

Izlazi: 2 razine (prekidač/čvrsto stanje), 3 razine (relej), 16 položaja |
|
Distribucija snage: 2 razine, 4 položaja |
Spojevi za polje završetka
|
Tip |
Veličina ožičenja |
|---|---|
|
Komprimiranje |
0,2 do 4 mm² čvrsti, 0,2 do 2,5 mm² višestruko žičani (24 do 12 AWG) |
|
0,2 do 2,5 mm² višestruko žičani s ferrulama (s plastičnim ovratnikom ili bez njega) |
Relejni sklopovi za završetak
|
Parametar |
Specifikacija |
|---|---|
|
Vrsta releja |
SPDT_NO (jednopolni, dvostruki prekidač, NO) |
|
Prekidačka struja |
5 A pri do 120 V AC |
|
Električni vijek trajanja |
100.000 operacija pri naznačenom opterećenju, 5M bez opterećenja |
