Product Description
Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |

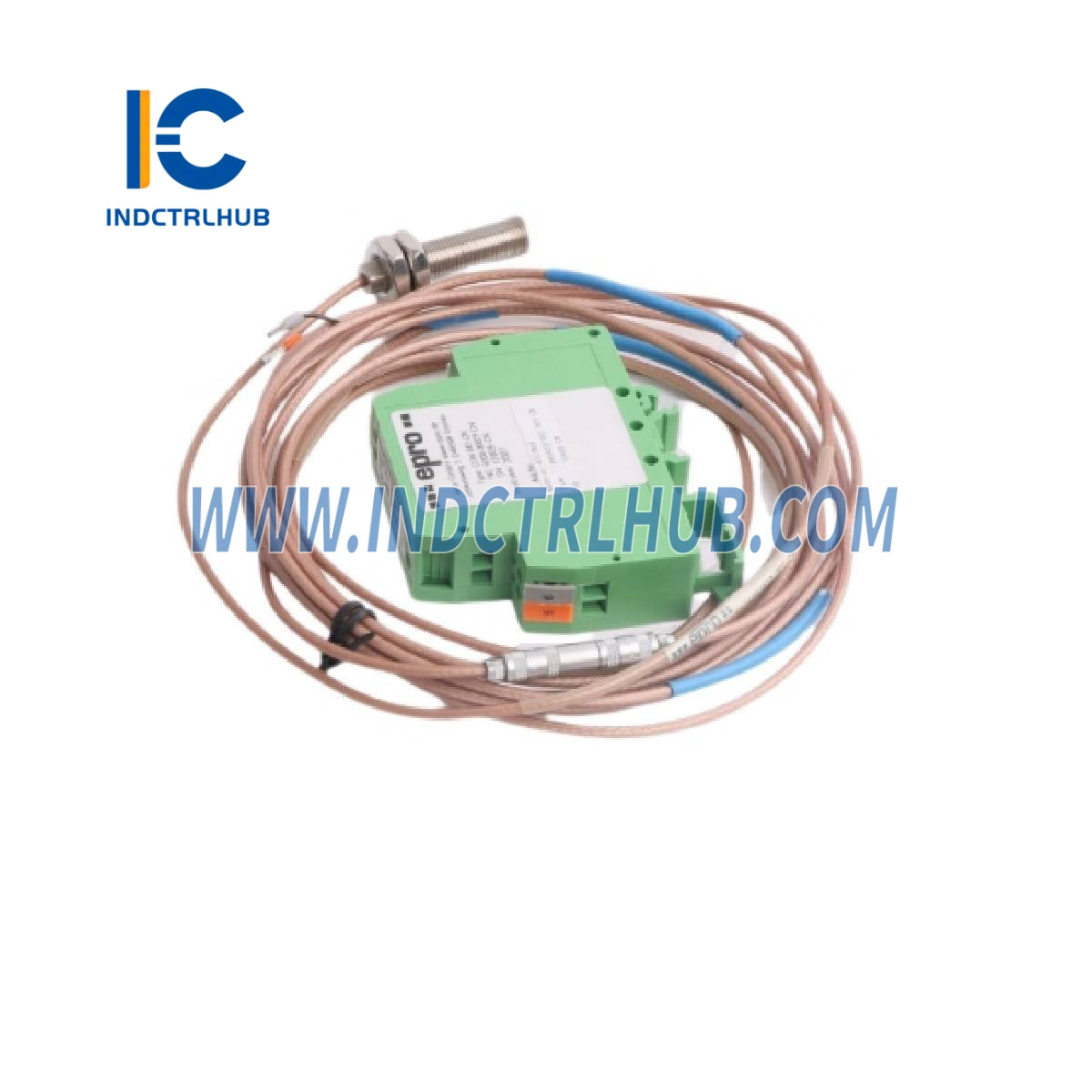

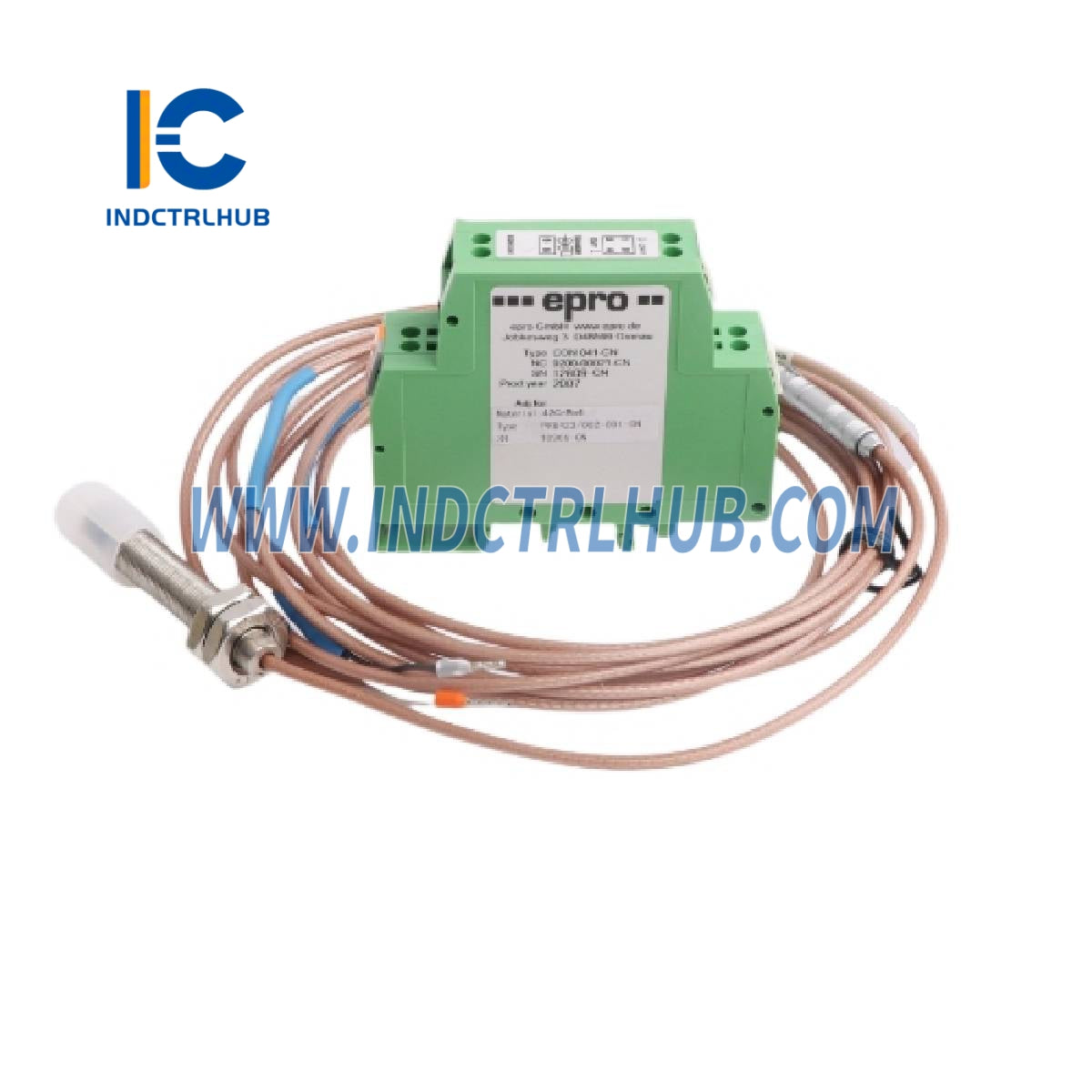

CON041+PR6424/006-131 |
|
Opis |
Pretvarač signala vrtložne struje sa senzorom |
CON041 Pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20.000 Hz |
|
Vrijeme porasta |
<15µs |
|
Podržani modeli senzora |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
Modeli proširenog raspona |
CON041/91x-xxx (PR6425 zahtijeva pretvarač proširenog raspona) |
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (Izlazni raspon -4V do -20V) |
|
-21V do -32V (Izlazni raspon -2V do -18V) |
Fizičke karakteristike
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
PA 6.6 |
|
Težina |
~60 grama (2.12 oz) |
|
Montaža |
DIN letva |
|
Priključci |
Vijčani priključak (maks. 1,5mm², završeci žica) |
PR6424 Eddy Current senzor (16mm)
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Osjetljivost/linearitet |
4 V/mm (101,6 mV/mil) ≤ ±1,5% |
|
Zračni razmak (središte) |
Približno 2,7 mm (0,11”) nominalno |
|
Dugoročni drift |
<0.3% |
|
Statički raspon |
±2,0 mm (0,079”) |
|
Dinamički raspon |
0 do 1.000μm (0 do 0,039”) |
Ciljne specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Materijal cilja |
Feromagnetski čelik (42CrMo4 Standard) |
|
Maksimalna brzina površine |
2.500 m/s (98,425 ips) |
|
Minimalni promjer vratila |
≥80mm |
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-35 do 150°C (-31 do 302°F) |
|
Pogreška temperature |
<4%/100°K (u skladu s API 670) |
|
Otpornost na tlak (glava senzora) |
10.000 hPa (145 psi) |
|
Udari i vibracije |
5g @ 60Hz @ 25°C (77°F) |
Fizičke karakteristike
|
Parametar |
Vrijednost |
|---|---|
|
Materijal navlake |
Nehrđajući čelik |
|
Materijal kabela |
PTFE |
|
Težina (senzor i 1m kabel, bez oklopa) |
~200 grama (7,05 oz) |
Informacije o narudžbi
CON041 Pretvarač signala
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON041 |
PR6422, PR6423, PR6424, PR6426 |
1.0mm - 8.0mm (Standardni raspon) |
≤1.0% - ≤1.5% |
|
CON041/914-060 |
PR6424 |
6,0 mm (Prošireni raspon) |
≤1.0% |
|
CON041/914-080 |
PR6424 |
8.0mm (Prošireni raspon) |
≤1.5% |
|
CON041/914-100 |
PR6424 |
10.0mm (Prošireni raspon) |
≤2.0% |
PR6424 Matrica narudžbe senzora
|
Parametar |
Opcije |
|---|---|
|
Navoj rukava |
M18x1.5 (0), 3/4”-16 UNF (1) |
|
Oklopljeni kabel |
S (1), Bez (0) |
|
Ukupna duljina senzora |
40mm (0), 50mm (1), 60mm (2), 70mm (3), 80mm (4), 90mm (5), 100mm (6), 150mm (B), 200mm (G), 250mm (M), 290mm (R) |
|
Adapter utikač |
S (0), Bez (1) |
|
Ukupna duljina kabela |
4m (0), 5m (1), 8m (3), 10m (4) |
|
Kraj kabela |
LEMO (0), Otvoreno (1) |
