Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |
CON041+PR6423/00R-111 |
|
Opis |

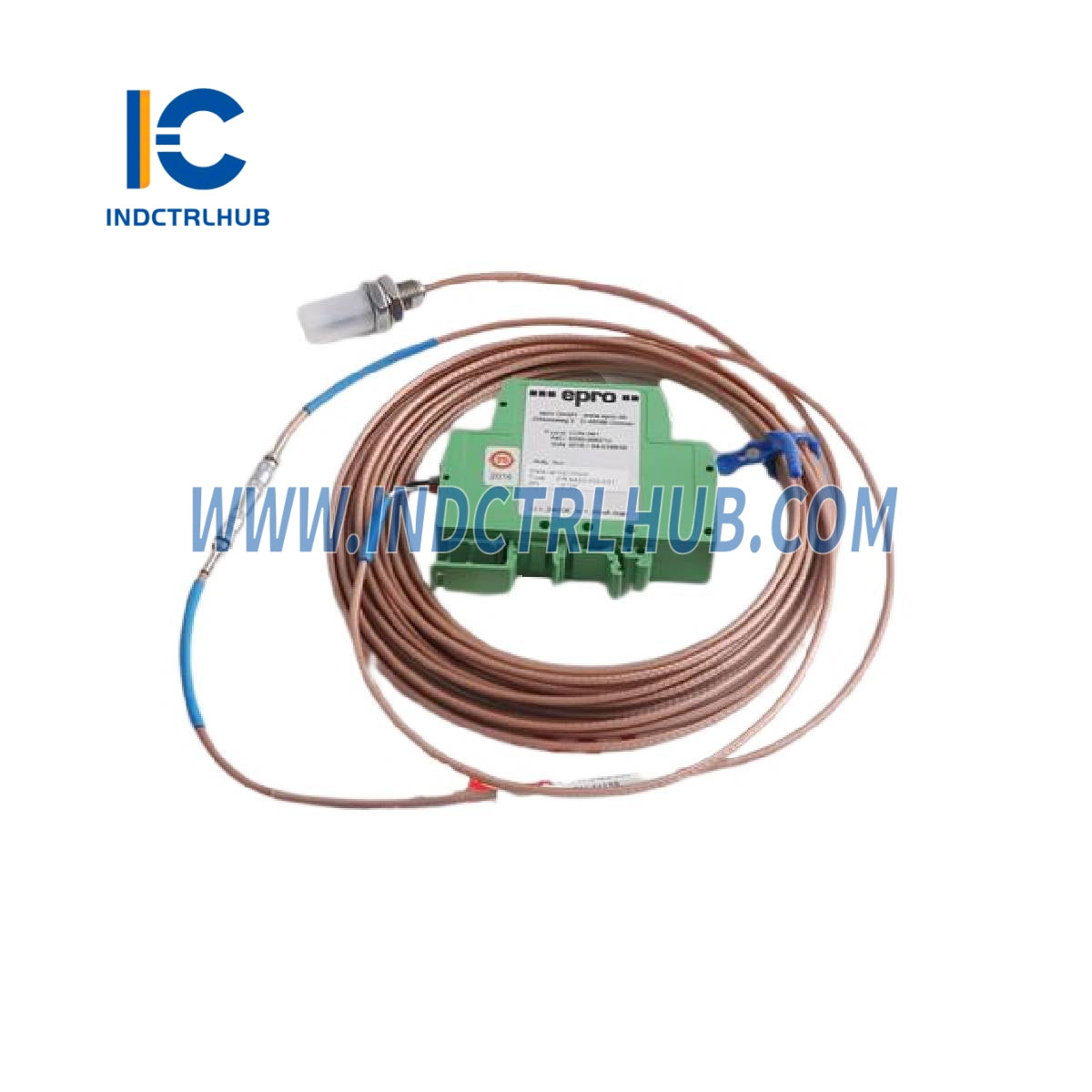

Pretvarač signala vrtložne struje sa senzorom |
CON041 Pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20.000 Hz |
|
Vrijeme porasta |
<15µs |
|
Kompatibilni senzori |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
Upotreba proširenog raspona |
CON041/91x-xxx (PR6425 zahtijeva pretvarač proširenog raspona) |
Okolišni
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (raspon izlaza: -4V do -20V) |
|
Alternativni raspon napajanja |
-21V do -32V (raspon izlaza: -2V do -18V) |
Fizički
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta / Težina |
PA 6.6 / ~60 grama (2,12 oz) |
|
Montaža |
DIN letva |
|
Priključci |
Vijčani priključak (maks. 1,5mm², završeci žica) |
Informacije o narudžbi za CON041
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON041 |
PR6422, PR6423, PR6424, PR6426 |
1,0 mm do 8,0 mm (Standardni raspon) |
≤ 1,5% |
|
CON041/913-030 |
PR6423 |
3,0 mm (Prošireni raspon) |
≤ 1,5% |
|
CON041/913-040 |
PR6423 |
4,0 mm (Prošireni raspon) |
≤ 2,0% |
PR6423 8mm senzor vrtložne struje
Performanse
|
Parametar |
Vrijednost |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203,2 mV/mil) ± 5% @ 0 do 45°C |
|
Odstupanje od najbolje prilagođene prave linije (DSL) |
± 0,025 mm (± 1 mil) @ 0 do 45°C |
Mjerni cilj
|
Parametar |
Vrijednost |
|---|---|
|
Minimalni promjer vratila |
25 mm (0,79") |
|
Materijal cilja |
42CrMo4 (AISI/SAE 4140) standard (ostalo na upit) |
Okoliš, Općenito
|
Parametar |
Vrijednost |
|---|---|
|
Razred zaštite |
IP66, IEC 60529 |
|
Radna temperatura (senzor uključujući 1m kabela) |
-35 do +180°C (-31 do 356°F) |
|
Radna temperatura (kabel i konektor) |
-35 do +150°C (-31 do 302°F) |
Materijal
|
Komponenta |
Materijal |
|---|---|
|
Vrh senzora |
PEEK (polieter eter-keton) |
|
Kućište |
Nehrđajući čelik |
|
Kabel |
PTFE (politetrafluoroetilen) |
|
Konektor |
Mesing, niklom presvučen |
Fizički
|
Parametar |
Vrijednost |
|---|---|
|
Težina (senzor s kabelom od 1m) |
Približno 100 grama (3,53 oz) |
Informacije o narudžbi za PR6423
|
Promjer vrha |
Navoji kućišta |
Oklopljeni kabel |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01 |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11 |
Dodatne opcije:
• Opcija obrnutog montaže: Dostupno
• Dužine kabela: 4,0m, 5,0m, 8,0m, 9,0m, 10,0m
• Vrste krajeva kabela: Lemo konektor, otvoreni kraj
