Product Description
Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |
CON041+PR6423/004-030 |
|
Opis |

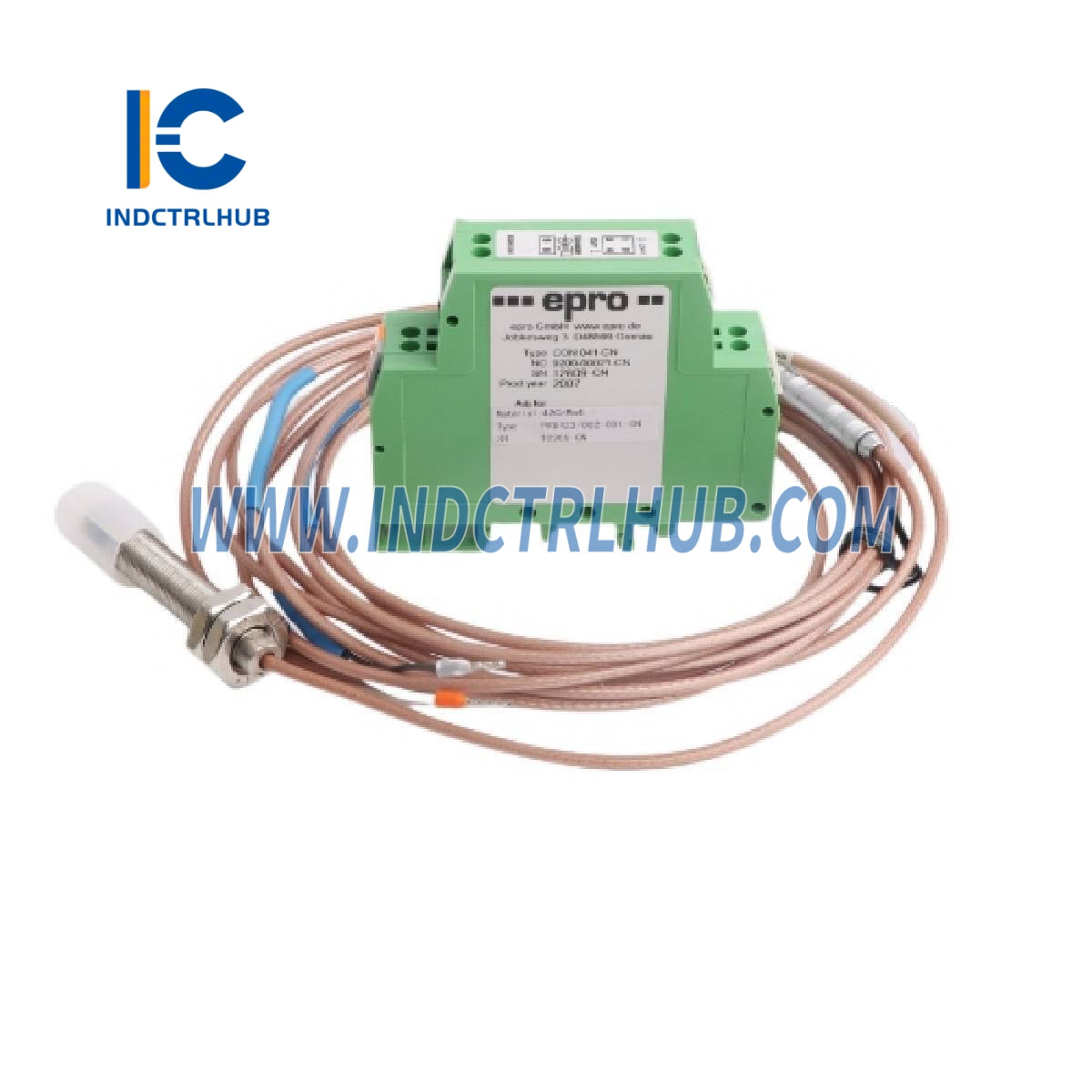

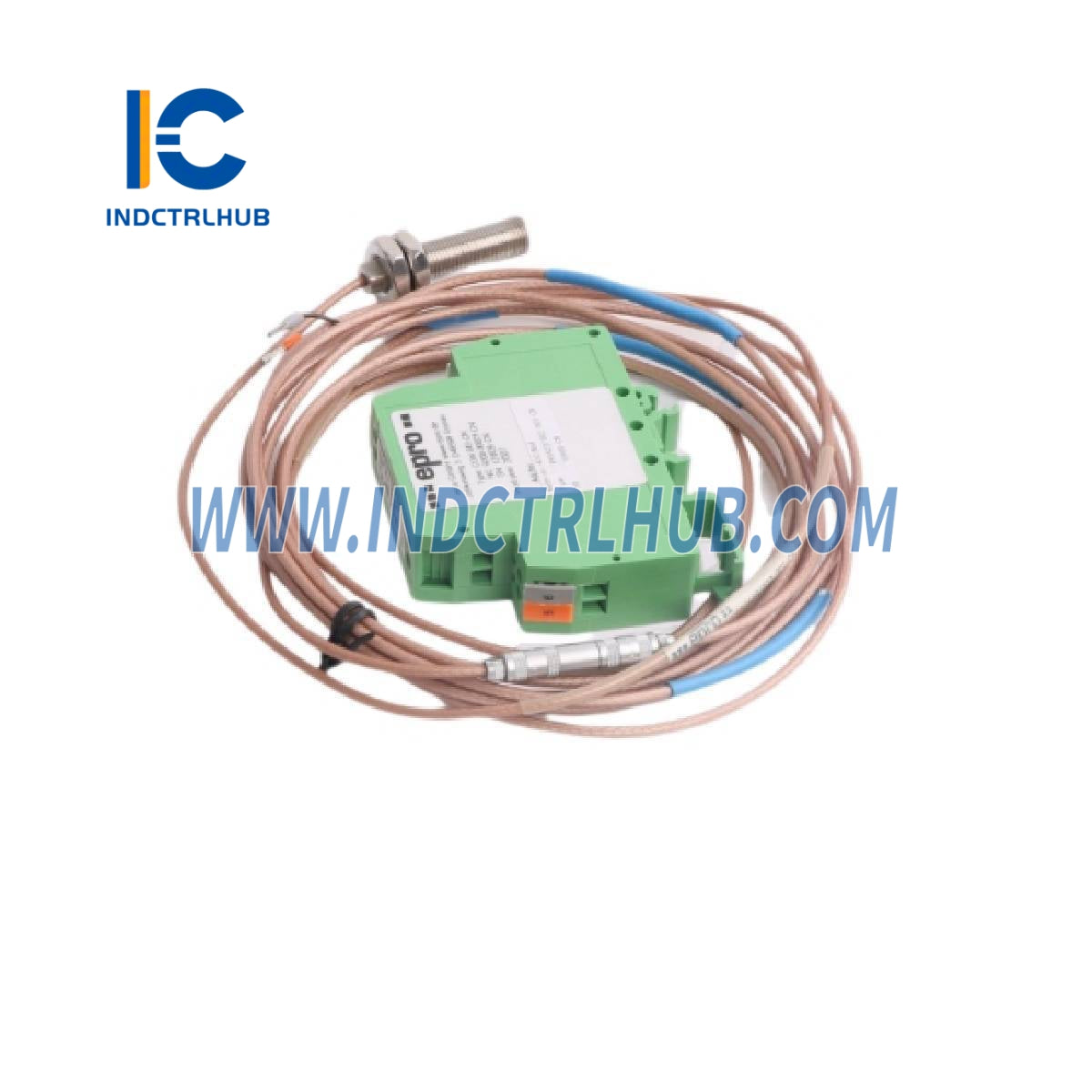

Pretvarač signala vrtložne struje sa senzorom |
CON041 Pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20.000 Hz |
|
Vrijeme porasta |
<15µs |
|
Kompatibilni senzori |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
Upotreba proširenog raspona |
CON041/91x-xxx |
|
Zahtjev PR6425 |
Zahtijeva pretvarač proširenog raspona |
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (raspon izlaza: -4V do -20V) -21V do -32V (raspon izlaza: -2V do -18V) |
Fizičke karakteristike
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
PA 6.6 |
|
Težina |
~60 grama (2,12 oz) |
|
Montaža |
DIN letva |
|
Priključci |
Vijčani priključak (maks. 1,5mm², završeci žica) |
Informacije o narudžbi za CON041
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON041 |
PR6422, PR6423, PR6424, PR6426 |
1.0mm - 8.0mm (Standardni raspon) |
≤ 1,0% - 1,5% |
|
CON041/913-030 |
PR6423 |
3,0 mm (Prošireni raspon) |
≤ 1,5% |
|
CON041/913-040 |
PR6423 |
4,0 mm (Prošireni raspon) |
≤ 2,0% |
PR6423 - 8mm senzor vrtložne struje
Performanse
|
Parametar |
Vrijednost |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Osjetljivost/ISF |
8 V/mm (203,2 mV/mil) ± 5% |
|
Odstupanje od najbolje prilagođene prave linije (DSL) |
± 0,025 mm (± 1 mil) |
Mjerni cilj
|
Parametar |
Vrijednost |
|---|---|
|
Minimalni promjer vratila |
25 mm (0,79") |
|
Materijal cilja |
Feromagnetski čelik (42CrMo4 / AISI/SAE 4140) |
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Razred zaštite |
IP66 (IEC 60529) |
|
Radna temperatura - senzor i 1m kabel |
-35 do 180°C (-31 do 356°F) |
|
Radna temperatura - kabel i konektor |
-35 do 150°C (-31 do 302°F) |
Fizičke karakteristike
|
Parametar |
Vrijednost |
|---|---|
|
Materijal |
Vrh senzora - PEEK (polieter eter keton) Kućište - Nehrđajući čelik Kabel - PTFE (politetrafluoroetilen) Konektor - Mesing (nikliran) |
|
Težina (senzor s kabelom od 1m) |
~100 grama (3.53 oz) |
Informacije o narudžbi za PR6423
|
Promjer vrha |
Navoji kućišta |
Oklopljeni kabel |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01, PR6423/03* |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11, PR6423/13* |
*Opcija oklopljenog kabela za Reverse Mount, ako je odabran Adapter Plug.
Dodatne opcije prilagodbe
|
Broj modela |
Navoj kućišta |
Adapter utikač |
Duljina kabela |
Kraj kabela |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
Razni (25mm - 195mm) |
S / Bez |
4m - 10m |
LEMO / Otvoreno |
