Product Description
Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |
CON041+PR6423/000-031 |
|
Opis |
Pretvarač signala vrtložne struje sa senzorom |

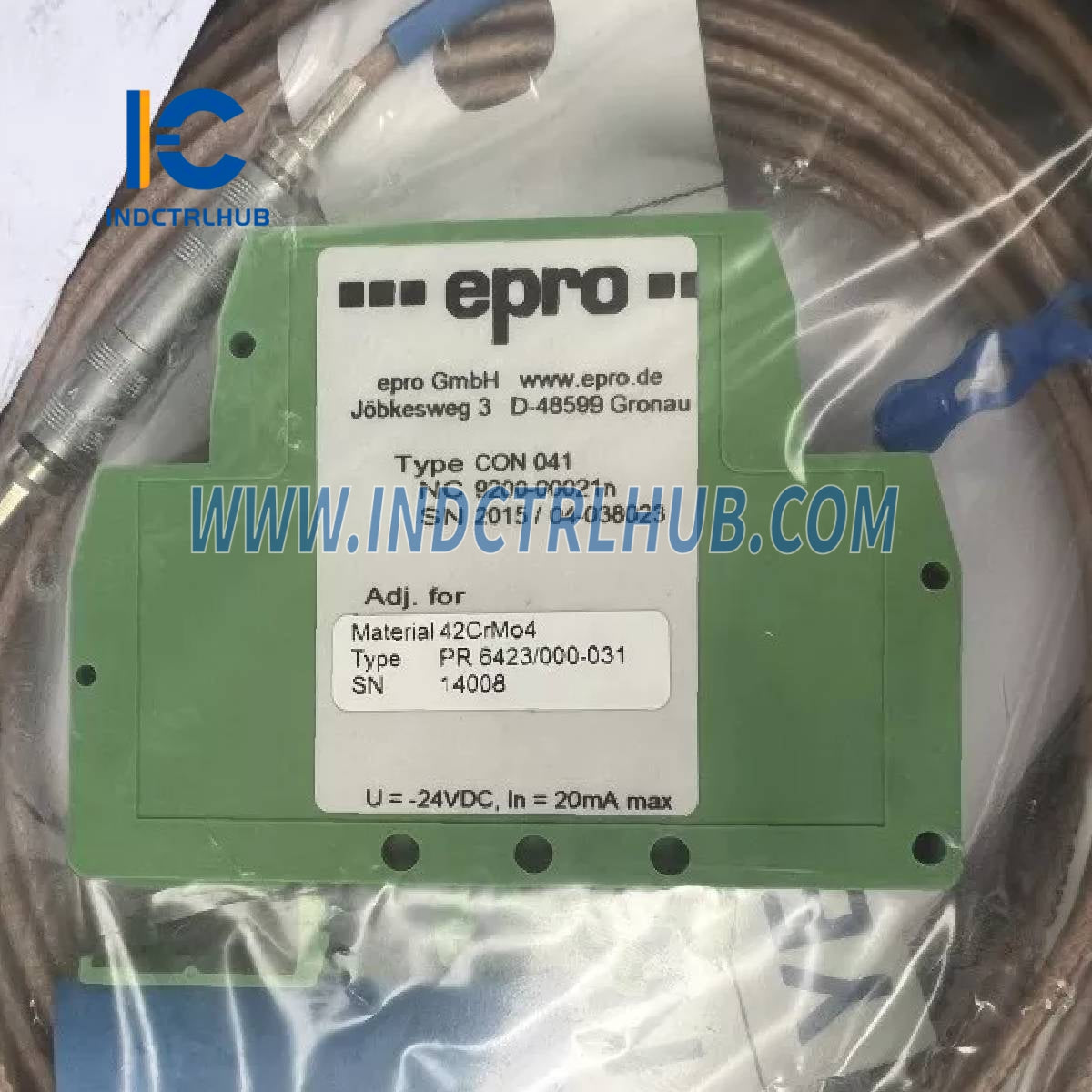

CON041 Pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Specifikacija |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20.000 Hz |
|
Vrijeme porasta |
<15µs |
|
Dizajnirano za senzore |
PR6422, PR6423, PR6424, PR6425, PR6426 |
|
Upotreba proširenog raspona |
CON041/91x-xxx |
|
Kompatibilnost PR6425 |
Zahtijeva pretvarač proširenog raspona |
Okolišni
|
Parametar |
Specifikacija |
|---|---|
|
Radna temperatura |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Specifikacija |
|---|---|
|
Napon napajanja |
-23V do -32V (Izlazni raspon -4V do -20V) |
|
Alternativni napon napajanja |
-21V do -32V (Izlazni raspon -2V do -18V) |
Fizički
|
Parametar |
Specifikacija |
|---|---|
|
Materijal kućišta |
PA 6.6 |
|
Težina |
~60 grama (2,12 oz) |
|
Montaža |
DIN letva |
|
Priključci |
Vijčani priključak (maks. 1,5mm², završeci žica) |
Informacije o narudžbi
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON041 |
PR6422, PR6423, PR6424, PR6426 |
1,0 mm do 8,0 mm (Standardni raspon) |
≤ 1,5% |
|
CON041/912-015 |
PR6422 |
1,5 mm (Prošireni raspon) |
≤ 2,0% |
|
CON041/913-030 |
PR6423 |
3,0 mm (Prošireni raspon) |
≤ 1,5% |
|
CON041/913-040 |
PR6423 |
4,0 mm (Prošireni raspon) |
≤ 2,0% |
|
CON041/914-060 |
PR6424 |
6,0 mm (Prošireni raspon) |
≤ 1,0% |
|
CON041/914-080 |
PR6424 |
8.0mm (Prošireni raspon) |
≤ 1,5% |
|
CON041/914-100 |
PR6424 |
10.0mm (Prošireni raspon) |
≤ 2,0% |
|
CON041/915-040 |
PR6425 |
4,0 mm (Standardni raspon) |
≤ 1,5% |
|
CON041/915-060 |
PR6425 |
6,0 mm (Prošireni raspon) |
≤ 2,0% |
|
CON041/915-080 |
PR6425 |
8.0mm (Prošireni raspon) |
≤ 3.0% |
|
CON041/915-100 |
PR6425 |
10.0mm (Prošireni raspon) |
≤ 4.0% |
|
CON041/916-120 |
PR6426 |
12.0mm (Prošireni raspon) |
≤ 1,5% |
|
CON041/916-160 |
PR6426 |
16.0mm (Prošireni raspon) |
≤ 2,0% |
|
CON041/916-200 |
PR6426 |
20.0mm (Prošireni raspon) |
≤ 2,5% |
|
CON041/916-240 |
PR6426 |
24.0mm (Prošireni raspon) |
≤ 3.5% |
PR6423 senzor vrtložnih struja
|
Parametar |
Specifikacija |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203.2 mV/mil) ± 5% @ 0 do 45°C (32 do 113°F) |
|
Odstupanje od najbolje prilagođene prave linije (DSL) |
± 0.025 mm (± 1 mil) @ 0 do 45°C (32 do 113°F) |
Mjerni cilj
|
Parametar |
Specifikacija |
|---|---|
|
Minimalni promjer vratila |
25 mm (0,79") |
|
Materijal cilja |
Feromagnetski čelik (42CrMo4 / AISI 4140) |
Okoliš i općenito
|
Parametar |
Specifikacija |
|---|---|
|
Razred zaštite |
IP66 (IEC 60529) |
|
Radna temperatura (senzor + 1m kabel) |
-35 do +180°C (-31 do 356°F) |
|
Radna temperatura (kabel i konektor) |
-35 do +150°C (-31 do 302°F) |
|
Materijal vrha senzora |
PEEK (polieter eter-keton) |
|
Materijal kućišta |
Nehrđajući čelik |
|
Materijal kabela |
PTFE (politetrafluoroetilen) |
|
Materijal konektora |
Mesing (nikliran) |
|
Težina (senzor + 1m kabel) |
~100 grama (3.53 oz) |
Informacije o narudžbi
|
Promjer vrha |
Navoji kućišta |
Oklopljeni kabel |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01 |
|
8mm |
M10x1 |
Da (Reverse Mount) |
PR6423/03* |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11 |
|
8mm |
3/8”-24 UNF |
Da (Reverse Mount) |
PR6423/13* |
*Opcija oklopljenog kabela za Reverse Mount ako je odabran Adapter Plug.
Opcije prilagodbe
|
Broj modela |
Navoj kućišta |
Adapter utikač |
Duljina kabela |
Kraj kabela |
|---|---|---|---|---|
|
PR6423/00, PR6423/01, PR6423/10, PR6423/11 |
25mm, 35mm, 45mm, 55mm, 65mm, 75mm, 85mm, 95mm, 105mm, 115mm, 155mm, 195mm, Obrnuti nosač |
S / Bez |
4.0m, 5.0m, 8.0m, 9.0m, 10.0m |
Lemo / Otvoreno |
